Каток Shantui SR18M: технические характеристики и опыт эксплуатации

Shantui SR18M - что это за каток и для кого он

Виброкаток Шантуй 18 тонн - не просто очередная машина из Китая с непонятной родословной. Shantui Construction Machinery Co. производит дорожную технику с 1980-х, и SR18M - одна из рабочих лошадок их линейки одновальцовых катков. Каток shantui sr18m рассчитан на уплотнение грунта, щебёночных оснований и нижних слоёв асфальтового покрытия. Рабочая масса 18 000 кг и вибрационный барабан шириной 2140 мм делают его инструментом для серьёзных объёмов, а не для дворовых благоустроительных работ.

Позиционирование в линейке Shantui такое: SR18M стоит между SR16 (16 тонн, легче и манёвреннее) и SR22 (22 тонны, для тяжёлого грунтового уплотнения). SR18M - середина, универсальный вариант. Его берут туда, где нужно одновременно справляться с грунтом, щебнем и началом асфальтоукладочных работ, не гоняя разную технику. Технические характеристики shantui sr18m позволяют работать как на дороге, так и на земляном полотне.

Отличия SR18M от базовой SR18 - не косметические. Главное: улучшенная система виброизоляции кабины, обновлённая гидравлическая система управления и модернизированный узел подвески барабана. Кабина SR18M стала тише - по документации Shantui, уровень вибрации на сиденье оператора снижен примерно на 15% относительно предшественника. Для оператора, который проводит в машине 8-10 часов подряд, это не мелочь. В SR18M применяется электронный блок управления вибрацией с выбором двух амплитудных режимов - 1,8 мм и 0,95 мм - тогда как на базовой SR18 переключение было механическим и менее точным.

Кому подходит этот каток? Прежде всего дорожно-строительным компаниям, работающим на региональных и федеральных объектах. Крупные подрядчики берут SR18M в парк как основной 18-тонник - машина перекрывает большинство задач по уплотнению без замены. Компании, занимающиеся арендой техники, тоже активно включают SR18M в инвентарь: спрос на 18-тонные катки устойчивый, а запчасти для Cummins доступны по всей стране. Из практики: за время работы инженером-механиком я видел несколько SR18 в эксплуатации у подрядчиков в Сибири - машины набегали по 8000-10 000 моточасов без капитального ремонта двигателя, и это не исключение.

SR18M - не премиум и не бюджет. Это рабочий инструмент с прагматичной конструкцией: ничего лишнего, всё что нужно для уплотнения грунта и щебня в российских условиях. Его покупают не за бренд, а за соотношение цены, ресурса и доступности обслуживания.

Технические характеристики Shantui SR18M - полная таблица

Шантуй ср18м технические характеристики - первое, что смотрит любой механик или снабженец перед покупкой или арендой. Ниже - сводная таблица параметров с комментариями по ключевым позициям. Данные взяты из официальной документации Shantui; в разных партиях поставки возможны незначительные отклонения, это нормально для китайского производителя.

Параметр	Значение
Рабочая масса	18 000 кг
Длина машины	5950 мм
Ширина машины	2425 мм
Высота машины	3116 мм
Рабочая ширина барабана	2140 мм
Диаметр барабана	1550 мм
Мощность двигателя	132 кВт (180 л.с.)
Частота вибрации (высокая / низкая)	33 Гц / 29 Гц
Амплитуда вибрации (высокая / низкая)	1,8 мм / 0,95 мм
Максимальная скорость (IV передача)	13,5 км/ч
Угол поворота шарнирно-сочленённой рамы	±36 градусов
Угол качания задней рамы	±12 градусов
Минимальный радиус поворота	5800 мм
Глубина уплотнения	до 30 см
Производительность	5800 кв.м/ч
Давление на грунт	9000 кПа
Преодолеваемый подъём	45%
Трансмиссия	гидростатическая, привод на валец и задние колёса

Несколько цифр стоит разобрать. Частота вибрации переключается между двумя режимами: 29 Гц - для высокой амплитуды 1,8 мм при уплотнении рыхлого или связного грунта, 33 Гц - для низкой амплитуды 0,95 мм при работе на финальных проходах и уплотнении щебёночных оснований. Это стандартная схема для машин такого класса, и она правильная: высокоамплитудный режим даёт большую глубину уплотнения (до 30 см), низкоамплитудный - точную доработку поверхности без разрушения уже уплотнённых слоёв.

Шарнирно-сочленённая рама с углом поворота ±36 градусов и качанием задней секции ±12 градусов - хорошее значение для 18-тонника. Минимальный радиус поворота 5800 мм позволяет работать на стандартных разворотных площадках без манёвров в несколько приёмов. Производительность 5800 кв.м/ч - расчётная цифра при оптимальных условиях; в реальности с учётом перекрытий проходов и разворотов считайте 60-70% от паспортного значения.

Трансмиссия катка - гидростатическая с приводом на передний валец и задние колёса. Это принципиально важно: полный гидростатический привод даёт плавное бесступенчатое регулирование скорости и отсутствие рывков при реверсировании - а реверсов за смену у оператора сотни. На SR18M с механической трансмиссией операторы жаловались на ударные нагрузки в редукторе при частом переключении. Гидростатика этот момент убирает.

Shantui sr18m - это 18 000 кг рабочей массы при длине всего 5950 мм и ширине 2425 мм. Машина компактнее, чем кажется по весу, и это плюс при работе в стеснённых условиях или транспортировке на объект.

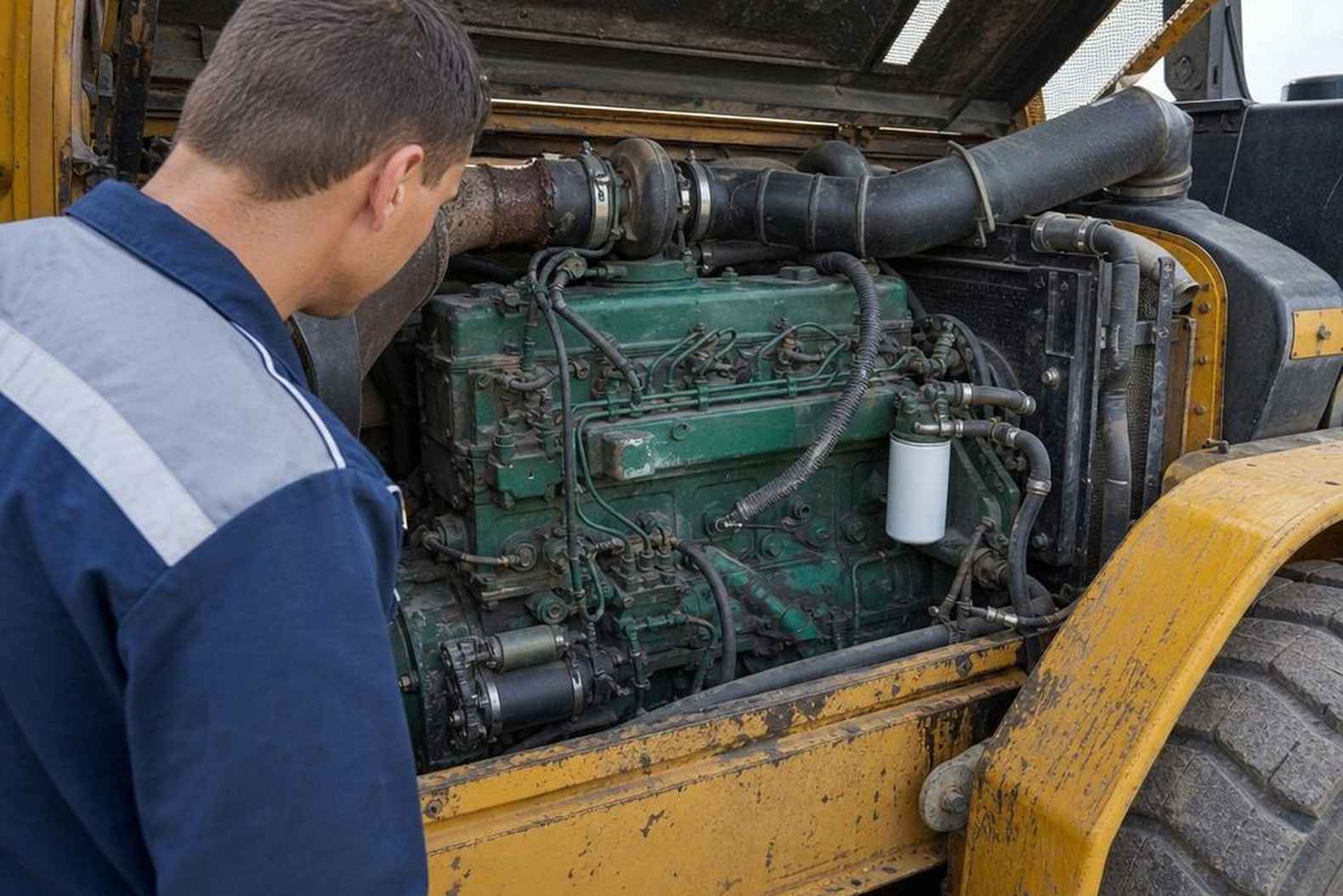

Двигатель Cummins 6BTA5.9 - надёжность и ресурс

Shantui SR18M оснащён двигателем Cummins 6BTA5.9-C180 - рядная шестёрка с турбонаддувом и промежуточным охлаждением воздуха. Мощность двигателя - 132 кВт (180 л.с.) при 2100 об/мин. Этот мотор Cummins выпускает с 1980-х, и за десятилетия серийного производства конструкция успела устояться до состояния, когда крупные сюрпризы в обслуживании маловероятны. Каток shantui с этим двигателем - предсказуемая машина в эксплуатации.

Почему именно Cummins 6BTA5.9? Ответ простой - запчасти. В России официальные и параллельные каналы поставки деталей для 6BTA работают без перебоев. Фильтры, прокладки, форсунки, турбокомпрессоры - всё это есть у дистрибьюторов в Москве, Екатеринбурге, Новосибирске, Краснодаре. Средний срок поставки некритичных деталей - 3-5 дней, критичных (например, ТНВД) - до двух недель. Для сравнения: на катки с китайскими двигателями Weichai или Yuchai запчасти могут идти 4-6 недель, и это реальная проблема, если машина стоит на объекте. Я разговаривал с механиками нескольких дорожных компаний в Западной Сибири - большинство называют доступность запчастей главным аргументом в пользу Cummins при выборе техники.

Ресурс 6BTA5.9 до капитального ремонта по данным производителя - 10 000-12 000 моточасов. При нормальном обслуживании (замена масла каждые 250-500 моточасов в зависимости от условий, своевременная замена воздушного фильтра на пыльных объектах) моторы ходят и больше. Слабое место серии - уплотнения турбокомпрессора при работе в условиях высокой запылённости. Если объект - карьер или грунтовая насыпь без полива, за воздушным фильтром нужно следить внимательно, менять по состоянию, не по регламенту.

В модификации SR18M-2 стоит другой вариант: Cummins 6BTA5.9-C155 мощностью 144 кВт (195 л.с.). Нумерация сбивает с толку - C155 мощнее C180, потому что индекс у Cummins обозначает не мощность в лошадиных силах, а внутренний производственный код. Разница в 12 кВт ощутима при работе на подъёмах и при максимальных нагрузках на барабан - SR18M-2 тянет чуть увереннее в тяжёлых грунтовых условиях. Но для большинства дорожных объектов базовых 132 кВт SR18M хватает.

Cummins 6BTA5.9 - не самый современный двигатель на рынке, но один из самых обслуживаемых в российских реалиях. Это важнее, чем цифры стендовых испытаний. Машина, которую можно починить в регионе за неделю, лучше машины с передовым мотором, запчасти к которому ждут из Китая два месяца.

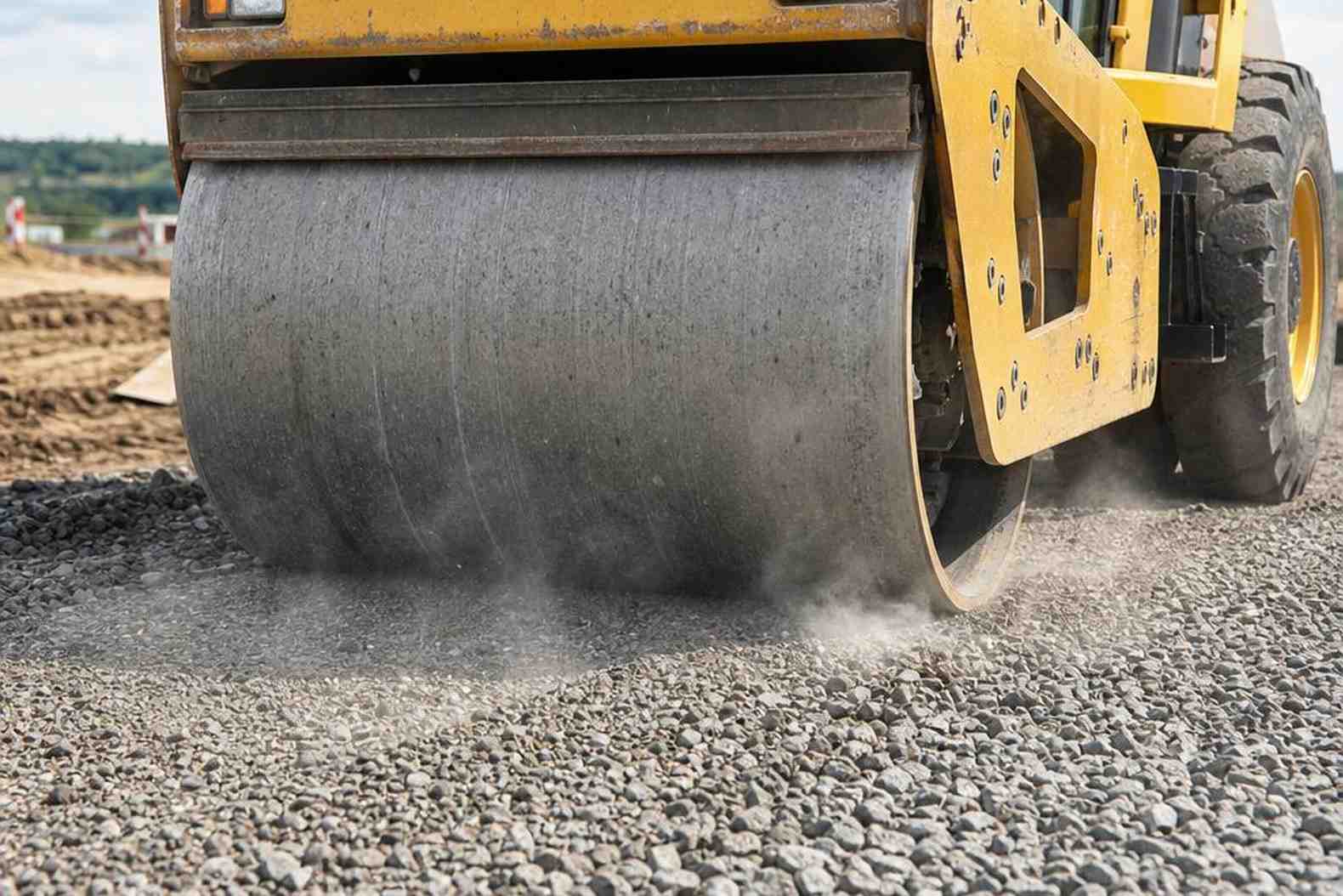

Барабан и вибросистема: как SR18M уплотняет грунт на практике

Барабан SR18M: 1550 мм в диаметре и 2140 мм рабочей ширины. Для 18-тонного класса это стандарт, но дьявол в деталях: именно сочетание диаметра и массы определяет, как машина ведёт себя на неровном основании. Большой диаметр - меньше вероятность «закопаться» на мягком грунте, плавнее вход в уплотняемый слой.

Вибросистема SR18M работает в двух режимах частоты: 29 Гц и 33 Гц. Плюс два режима амплитуды: 1,8 мм (высокая) и 0,95 мм (низкая). Это четыре рабочих комбинации под разные задачи. Высокая амплитуда с низкой частотой - глубокое уплотнение связных грунтов, глина, суглинок. Высокая частота с низкой амплитудой - финишные проходы, поверхностное уплотнение, работа на тонких слоях щебня или асфальтобетона. Переключение между режимами - с места оператора, без остановки машины. На объекте с переменным составом грунта каждая лишняя остановка - это время и деньги.

Глубина уплотнения по паспорту достигает 30 см. На практике зависит от типа грунта, влажности, толщины отсыпаемого слоя. Песчаные грунты при оптимальной влажности дают результат ближе к паспортному. Суглинки и глины - с оговорками. Давление на грунт - 9000 кПа. Это высокий показатель для класса, позволяет работать с плотными основаниями без лишних проходов.

Производительность по паспорту - 5800 кв.м/ч - считается при скорости движения около 6 км/ч и минимальном перекрытии полос. В реальных условиях стройплощадки с разворотами, остановками, подравниваниями рассчитывайте на 60-70% от паспортного значения. То есть примерно 3500-4000 кв.м/ч - и это нормально, не обман. Просто так устроено нормирование в отрасли.

Режим статического катания - без включения вибрации - нужен для работы вблизи фундаментов, подземных коммуникаций, свежеуложенного асфальта на финишном проходе. Здесь важно, что SR18M позволяет использовать всю массу машины - 18 тонн - без динамической нагрузки. Это отдельный инструмент в арсенале оператора, а не просто режим транспортировки. Частота вибрации виброкатка 18 тонн такого класса в статическом режиме не используется, но собственный вес барабана уже создаёт достаточное линейное давление для работы с верхними слоями основания.

Характеристики барабана шантуй ср18 в модификации SR18M отличаются от базового SR18 прежде всего системой управления вибрацией - у SR18M она двухступенчатая по обоим параметрам. На практике это означает большую гибкость при разнородных условиях на одном объекте: утром уплотняете щебёночное основание на высокой амплитуде, после обеда переходите на финишный слой с асфальтом - меняете режим за несколько секунд. Рабочая ширина 2140 мм перекрывает стандартную полосу движения за 1-2 прохода в зависимости от ширины дороги.

Маневренность и управляемость: шарнир, гидростатика и реальный радиус

Шарнирно-сочленённая рама с углом поворота ±36 градусов - стандартная схема для дорожных катков такого класса, но угол в 36 градусов на каждую сторону - хороший показатель. Многие конкуренты в этом сегменте дают ±35 градусов, разница небольшая, но она есть. Угол поворота катка шантуй в реальной работе ощущается на узких полосах: чем больше угол артикуляции, тем меньше пространства нужно для разворота без выезда на необработанный участок.

Минимальный радиус поворота - 5800 мм. Длина машины при этом - 5950 мм. Соотношение показывает, что SR18M разворачивается практически «вокруг себя» - небольшой запас относительно собственной длины. На практике это означает работу в стеснённых условиях без дополнительных манёвров: заправить, развернуть, снова в проход. Для уплотнения примыканий и съездов это критично.

Угол качания задней рамы ±12 градусов держит постоянный контакт всех колёс с основанием на неровном рельефе. Грунтовый каток с задним приводом 18 тонн - это именно схема SR18M: гидростатическая трансмиссия с приводом на передний валец и задние колёса одновременно. Это важное уточнение: не просто передний привод барабана, а полный привод, что существенно повышает тяговые возможности на подъёмах и при работе на переувлажнённых грунтах. Ведущие оси в этой схеме дают тягу при любом уклоне.

Преодолеваемый подъём достигает 45% - это примерно 24 градуса крутизны. На строительстве дорог такой уклон встречается редко, но при работе на насыпях, дамбах, террасированных площадках этот запас реально используется. Для сравнения: большинство городских пандусов имеют уклон 10-15%, максимально допустимый для автостоянок - около 20%. SR18M проходит вдвое круче.

Гидростатическая трансмиссия даёт бесступенчатое регулирование скорости в четырёх диапазонах - максимально до 13,5 км/ч. Первый диапазон - рабочий, с вибрацией, скорость 3-6 км/ч в зависимости от задачи. Второй и третий - перегон между участками. Четвёртый используется редко, в основном при транспортировке своим ходом на короткие расстояния. Технические характеристики SR18M по трансмиссии не выделяются на фоне конкурентов - Dynapac и Hamm используют аналогичные гидростатические схемы - но и не уступают.

Длина машины 5950 мм при рабочей ширине 2140 мм формирует компактный для своей массы габарит. Транспортировка на трале не требует специального разрешения по габаритам, что упрощает логистику на объектах с частыми перебросками техники. Угол поворота рамы и радиус разворота вписывают каток в стандартные строительные площадки без дополнительных ограничений по организации движения.

SR18M в классе 18-тонных катков: сравнительная таблица

Класс 18-тонных дорожных катков - небольшой, но конкурентный сегмент. Shantui SR18M работает в одном ряду с Dynapac CA302D, Hamm H18i и XCMG XS182J. У каждого своя история на российском рынке.

Параметр	Shantui SR18M	Dynapac CA302D	Hamm H18i	XCMG XS182J
Рабочая масса, кг	18 000	17 900	18 200	18 000
Мощность двигателя, кВт	132	130	140	129
Ширина барабана, мм	2140	2130	2150	2130
Частота вибрации, Гц	29 / 33	28 / 33	28 / 35	29 / 33
Амплитуда вибрации, мм	1,8 / 0,95	1,9 / 0,9	1,8 / 0,9	1,8 / 0,9
Угол артикуляции, °	±36	±34	±35	±35
Радиус поворота, мм	5800	6100	5900	6000
Двигатель	Cummins 6BTA5.9	Volvo D5	Deutz TCD	Cummins B4.5

Что читается из таблицы. По массе и ширине барабана все четыре машины практически идентичны - разброс в пределах погрешности измерений. По мощности SR18M слегка уступает Hamm H18i (132 против 140 кВт), но опережает XCMG. На практике разница в 8 кВт ощущается только на предельных режимах - тяжёлые грунты, подъём, высокая температура воздуха. В стандартных условиях разницы нет.

Главный аргумент за SR18M на российском рынке сейчас - не технические характеристики, а логистика запчастей. Cummins 6BTA5.9 присутствует в России в огромном количестве единиц техники. Dynapac с двигателем Volvo и Hamm с Deutz - машины хорошие, но с запчастями сложнее. Это не проблема при новой технике, но становится критичной на 3-5-й год эксплуатации. XCMG с Cummins B4.5 в этом смысле близок к SR18M, но B4.5 - более лёгкий двигатель, заточенный под меньшие нагрузки.

По маневренности SR18M выигрывает заметно: угол артикуляции ±36 градусов и радиус поворота 5800 мм - лучшие показатели в этом сравнении. Dynapac с радиусом 6100 мм проигрывает в стеснённых условиях почти на 300 мм. Для работы на городских объектах и при уплотнении примыканий это реальное преимущество катка shantui в этом классе.

Где SR18M объективно уступает. Hamm H18i - машина с более высокой частотой вибрации на верхнем диапазоне (35 Гц против 33 Гц) и лучшей системой контроля уплотнения в опциональной комплектации. Немецкие катки традиционно сильны в электронике и системах мониторинга. Если объект предполагает строгий контроль степени уплотнения с документированием по каждому проходу - Hamm с опцией HCQ Navigator даст больше инструментов. SR18M такой системы не предлагает даже опционально.

Shantui SR18M или XCMG XS182J - сравнение двух китайских машин схожей концепции с Cummins под капотом. Технические характеристики shantui sr18m и XS182J практически идентичны. Разница - в дилерской сети и наличии техподдержки в конкретном регионе. Shantui в России представлен шире, но локально картина может быть обратной. Это нужно проверять под конкретный регион присутствия.

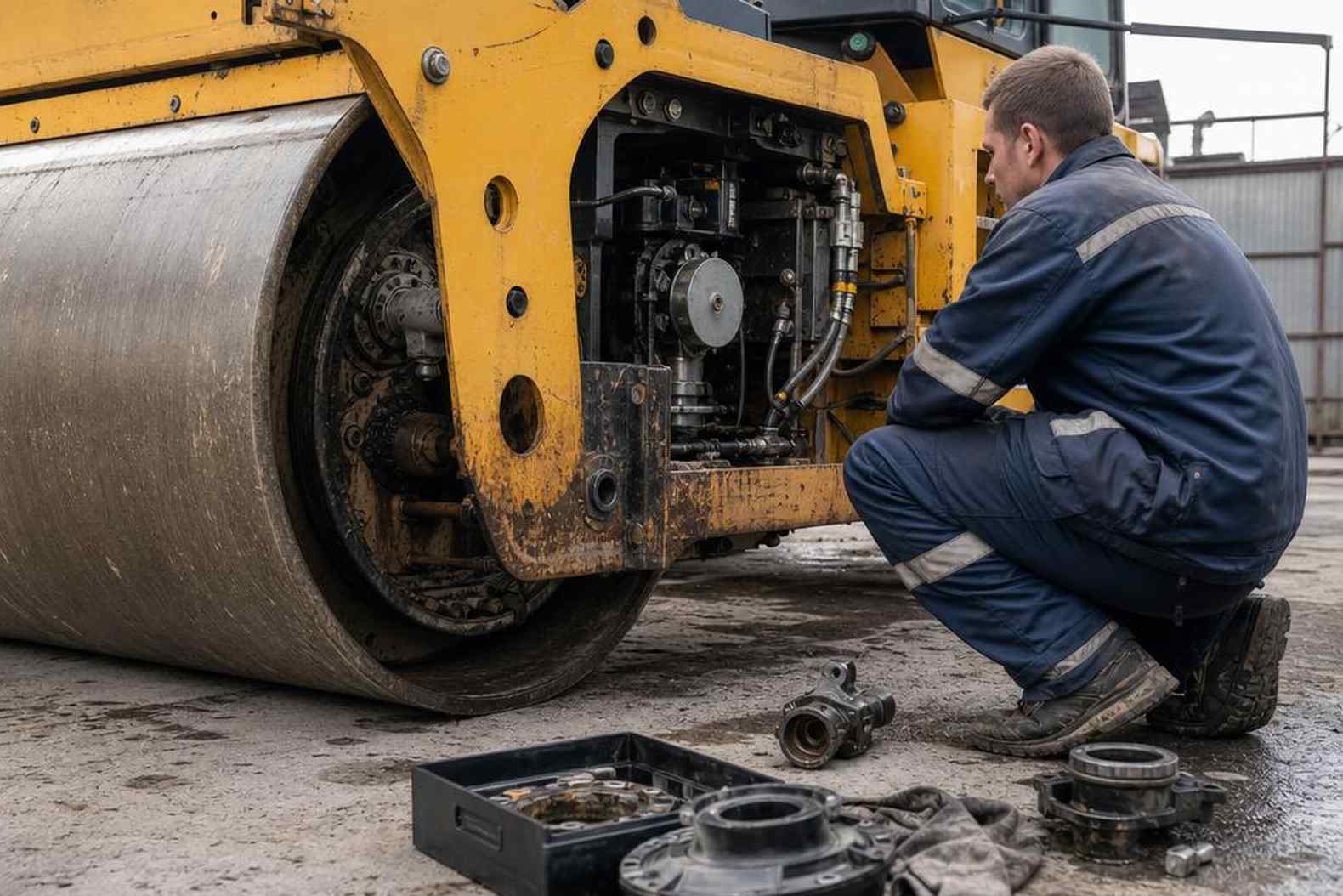

Запчасти и обслуживание SR18M: что нужно знать до покупки

Регламент ТО на каток shantui sr18m стандартный для техники этого класса, но есть нюансы, которые влияют на стоимость владения. Моторное масло меняют каждые 250 моточасов - Cummins 6BTA5.9 в этом не капризен, работает на 15W-40 по API CH-4 и выше. Масляный фильтр двигателя - при каждой замене масла. Топливные фильтры (грубой и тонкой очистки) - каждые 500 моточасов, воздушный - по состоянию, но не реже чем раз в 500 часов при работе в пыльных условиях. На дорожно-строительной площадке с грунтом это нередко каждые 200-250 часов по факту.

Гидравлическое масло в системе привода вальца и управления меняют раз в 2000 моточасов, фильтр гидравлики - раз в 1000. Масло в трансмиссии (гидростатический привод) - раз в 2000 часов. При интенсивной эксплуатации (по 10-12 часов в сутки, летом, в жару) рекомендую сократить интервал гидравлики до 1500 часов и брать пробы масла на анализ - металлическая стружка в пробе даст сигнал раньше, чем появится посторонний звук. Вибросистему осматривают каждые 500 часов: состояние подшипников эксцентрикового вала, уплотнений барабана, натяжение ремней привода вибратора.

С запчастями Cummins ситуация понятная. Фильтры, прокладки, ремни, форсунки - всё это есть в России через официальных дистрибьюторов и параллельный импорт. Проблем с поиском нет, сроки поставки - от нескольких дней до 2-3 недель в зависимости от позиции. Цены после 2022 года выросли, но не критично: комплект фильтров на ТО двигателя обходится в 8000-15 000 рублей в зависимости от поставщика.

Специфика дорожного катка шантуй - в деталях вибросистемы. Эксцентриковые валы, подшипники барабана, уплотнения - это уже не Cummins, это собственные компоненты Shantui. Здесь картина сложнее: официальные каналы работают с переменным успехом, параллельный импорт через Китай - основной путь. Срок поставки вибровала или комплекта уплотнений барабана может составить 4-8 недель.

Типичные проблемы, которые встречаются у владельцев SR18M после 3000-5000 часов: износ уплотнений барабана с появлением течи масла из вибросистемы, усталость подшипников эксцентрика при работе преимущественно на высокой амплитуде (1,8 мм). Превентивная мера простая - чередовать режимы вибрации, не гнать машину только на максимальной амплитуде. Для асфальта высокая частота 33 Гц с низкой амплитудой 0,95 мм - и для покрытия лучше, и для ресурса вибросистемы. Ещё одна точка внимания - шарнир рамы. При активной работе на косогорах шарнирное сочленение нагружается серьёзно, смазка каждые 100-150 часов обязательна, иначе износ идёт быстро.

Что касается расхода топлива - Cummins 6BTA5.9 при работе в типичном цикле укатки потребляет 12-16 литров дизтоплива в час. При интенсивных режимах с постоянной вибрацией - ближе к 16-18. Для планирования эксплуатационных расходов закладывайте 14-15 л/ч как среднее при нормальной нагрузке. Примерно уровень японских и европейских аналогов того же класса - двигатель Cummins в этом плане не экономичнее и не прожорливее среднего по рынку.

Вывод по обслуживанию: SR18M не требует экзотического сервиса на узлах двигателя и базовой гидравлики, но наличие запасных частей на вибросистему надо проверять заранее - до покупки машины свяжитесь с поставщиком и уточните, что есть на складе и каков реальный срок поставки вибровала. Это не повод отказываться от техники, но риск, который нужно оценить под конкретный проект с жёсткими сроками.

Итоговый вывод: кому подходит Shantui SR18M

Shantui SR18M - рабочая машина с понятной механикой и доступным двигателем, которая закрывает задачи среднего и тяжёлого уплотнения там, где европейская техника либо недоступна по цене, либо недоступна вообще. Но у неё есть чёткий профиль применения, и выход за его рамки даёт неоптимальный результат.

Каток shantui sr18m оправдывает себя в нескольких сценариях. Первый - дорожное строительство на основании и нижних слоях асфальтобетонного покрытия: масса 18 000 кг и вибрация с амплитудой 1,8 мм дают глубину уплотнения до 30 см, производительность 5800 кв.м/ч позволяет держать темп на объектах с хорошим потоком материала. Второй - работа на сложном рельефе: шарнирная рама с углом артикуляции ±36° и подъём до 45% делают SR18M рабочим инструментом там, где жёсткорамные машины с работой не справятся физически. Третий сценарий - региональные подрядчики с ограниченным бюджетом на технику: новый SR18M стоит от 8 до 12 млн рублей в зависимости от комплектации и поставщика, подержанные машины с пробегом 3000-6000 часов можно найти в диапазоне 3-5 млн. Для сравнения - европейский аналог класса 18-19 тонн в сопоставимом состоянии обойдётся дороже в полтора-два раза.

Технические характеристики shantui sr18m не уступают конкурентам по ключевым рабочим параметрам - вибрация, масса, производительность. Разница - в качестве отделки кабины, в эргономике, в доступности специфических запасных частей. Это честный компромисс, а не скрытый дефект.

Когда стоит смотреть в сторону конкурентов. Если проект - финишное уплотнение верхних слоёв асфальта на городских магистралях с требованиями к ровности покрытия: здесь Hamm или Dynapac с системой электронного управления амплитудой и частотой дадут более предсказуемый результат и меньше зависимость от квалификации машиниста. SR18M управляется вручную, и качество укатки финишного слоя сильно зависит от опыта оператора. Если сервисная инфраструктура в регионе слабая и критична скорость поставки любых запчастей - риск простоя при выходе из строя деталей вибросистемы выше, чем у техники с развитой дилерской сетью. Если в парке уже стоят машины одного европейского или японского производителя и налажен сервис - добавлять Shantui ради одной единицы экономически не всегда разумно: выгода в цене покупки может съедаться логистикой запчастей.

Отдельно про аренду: shantui sr18m активно присутствует в арендном парке региональных компаний именно из-за соотношения цены владения и рабочих характеристик. Если задача разовая или сезонная - аренда SR18M по рынку обходится дешевле, чем аналогичные европейские машины, при сопоставимой производительности на основных работах.

Итого: SR18M - не универсальная машина на все случаи, но честный выбор для дорожного строительства среднего и тяжёлого класса при ограниченном бюджете и готовности выстроить логистику запчастей через китайские каналы. Двигатель Cummins снимает риски по силовой части, гидростатическая трансмиссия даёт управляемость. Слабые места известны и предсказуемы - это не сюрприз, а параметр, который можно учесть в эксплуатации.

Список литературы

1. Shantui Construction Machinery Co., Ltd. - Официальный каталог продукции: дорожные катки серии SR // shantui.com, 2024.
2. Cummins Inc. - Technical Specifications: 6BTA5.9 Industrial Engine // Cummins.com, 2023.
3. Министерство транспорта РФ - ГОСТ Р 56557-2015. Машины дорожные. Катки вибрационные. Технические требования и методы испытаний // Росстандарт, 2015.
4. Ассоциация европейского бизнеса (АЕБ) - Рынок строительной и дорожной техники в России: итоги и прогнозы // АЕБ Комитет по строительной технике, 2024.
