Запчасти XCMG для дорожных катков: оригинал и расходники

Линейка дорожных катков XCMG: какие модели работают на российских стройках

XCMG выпускает более 75 моделей дорожных катков - 17 двухвальцовых тандемных, 25 одновальцовых гидравлических, 7 одновальцовых механических, 16 мини и 10 пневмоколесных. Для человека, который заказывает запчасти, это означает одно: перед звонком в поставщика нужно точно знать серию и модель, иначе получишь не то, что нужно. Я видел такие ситуации в цехе - привозят фильтр, а посадочное место не совпадает на пару миллиметров, и каток стоит ещё неделю.

Серия XD - тандемные виброкатки для асфальтирования. Самый лёгкий в линейке - XD30 со снаряженной массой 2500 кг и двигателем 27 л.с. Вибрационный барабан у него диаметром 650 мм, ширина барабана - 1100 мм, объём топливного бака - 80 л, водяного бака для орошения - 170 л, минимальный радиус поворота - 4000 мм, допустимый уклон - 30 градусов. Это малая механизация для тротуаров и придомовых территорий. На другом конце линейки - XD142 массой 14000 кг с двигателем 133 л.с. и XD111 массой 11230 кг с мощностью 126,4 л.с. Это уже серьёзные машины для уплотнения дорожных покрытий.

Серия XS - одновальцовые гидравлические виброкатки для грунтовых работ. Флагман - XS202E массой 20000 кг и мощностью 190 л.с. Такие машины работают на крупных объектах - насыпи, основания дорог, промышленные площадки. Серия XP - пневмоколесный каток, самая тяжёлая позиция в линейке - XP263S весом 26300 кг с двигателем 160 л.с., применяется там, где нужно финишное уплотнение асфальтобетона без вибрации. Серия XMR - мини-катки для работы в стеснённых условиях: тротуары, парковки, ремонт дворовых проездов.

Зачем знать серию при заказе запчастей? Потому что гидравлический насос от XD111 и от XS202E - разные агрегаты, хотя визуально могут быть похожи. Артикул определяется моделью, а модель - серией. Без этой цепочки поставщик вам ничего не подберёт корректно.

Из чего состоит каток XCMG: узлы и системы, требующие замены запчастей

Каток - не самая сложная машина в парке спецтехники, но у него есть специфика: работа в режиме непрерывной вибрации разрушает соединения быстрее, чем на любом другом виде техники. За 5 лет в цехе я видел, как у катков изнашиваются детали, которые на экскаваторе служат вдвое дольше. Поэтому при эксплуатации XCMG важно понимать структуру машины по системам, а не по принципу «сломалось - смотрим».

Двигатель и система охлаждения - первый уровень расходников. Здесь регулярно меняют масляные, топливные и воздушные фильтры, ремни привода, патрубки системы охлаждения, термостаты. На XD30 с двигателем 27 л.с. это компактный агрегат, на XS202E с 190 л.с. - уже серьёзный дизель с полноценной системой охлаждения, где радиатор и вентилятор требуют внимания при интенсивной работе в жаркий сезон. Гидравлическая система - второй уровень и, пожалуй, самый затратный по запчастям. Барабан катка приводится именно гидравликой - насосы, гидромоторы, распределители, гидроцилиндры рулевого управления, шланги высокого давления. Вибровозбудитель, который создаёт вибрацию барабана, тоже работает через гидравлику и изнашивает уплотнения быстрее остальных узлов.

Передняя рама и задняя рама соединяются через шарнир сочленения - это конструктивный узел поворота. Пальцы, втулки и подшипники этого шарнира при вибрационной нагрузке разбиваются за один-два сезона интенсивной работы. Правый и левый корпуса подшипников - отдельные запасные части, которые стоит держать в запасе. Система орошения - проще по конструкции, но критична для качества уплотнения: насос, форсунки, трубки подачи воды от бака к барабану. На XD30 бак вмещает 170 л - этого хватает примерно на смену работы. Электрика катка включает датчики, жгуты проводки и реле - при вибрации контакты разбалтываются, что даёт ложные ошибки и отказы. При замене разъёмов и жгутов нужны запасные части в сборе, иначе проводка сгниёт быстрее из-за вибрации.

По моему опыту, на тандемных катках XCMG серии XD чаще всего меняют три позиции: уплотнения гидромотора барабана, пальцы шарнира сочленения рам и форсунки системы орошения. Это не заводской брак - это нормальный износ при работе 8-10 часов в сутки. Просто нужно держать эти позиции в запасе.

Оригинальные запчасти XCMG против аналогов: как не ошибиться с выбором

Рынок запчастей для китайской спецтехники сейчас напоминает минное поле. Когда XCMG начал активно заходить в Россию, следом пришли десятки поставщиков с «аналогами» - деталями, которые внешне выглядят похоже, но не имеют отношения к заводским стандартам. Разница между оригиналом и копией - не только в цене. Это вопрос ресурса узла и гарантийных обязательств.

Оригинальные запасные части XCMG маркируются артикулом, который привязан к конкретной модели и узлу. Запчасти с артикулом из официального каталога проходят заводской контроль качества - допуски по геометрии, твёрдости, составу металла. Подобрать нужную позицию можно по VIN-номеру машины через официальный каталог XCMG или через дилера с доступом к базе. Схема простая: серия - модель - узел - артикул. Если поставщик не может назвать артикул по вашей модели - это сигнал.

Где оригинальные сертифицированные запчасти критичны, а где можно рассмотреть аналог? На гидравлике - только оригинал или продукция известных мировых производителей гидравлики (Bosch Rexroth, Parker, Sauer-Danfoss). Уплотнения гидронасоса или гидромотора из неизвестного источника дадут течь за 200-300 моточасов, а ремонт гидравлического агрегата обойдётся в несколько раз дороже экономии на запчасти. На двигателе - фильтры можно брать аналоги известных марок (Mann, Mahle, Fleetguard), но только если на упаковке есть перекрёстный артикул под вашу модель XCMG. На расходниках второго уровня - форсунки орошения, патрубки, ремни - аналоги вполне работают при условии соответствия геометрии.

Как отличить оригинал визуально: на упаковке оригинальной детали XCMG всегда есть артикул на китайском и в латинской транслитерации, QR-код для проверки на сайте производителя и голографическая наклейка. Если пакет без маркировки или артикул написан от руки - перед вами не то, за что просят деньги.

Ещё один практический момент: при заказе запчастей по артикулу обязательно уточняйте год выпуска машины. XCMG регулярно обновляет конструкцию - например, гидромотор вибровозбудителя у XD111 2019 года выпуска и 2022 года может иметь разные артикулы при внешнем сходстве. Дилер с нормальной базой это знает и уточнит сам. Поставщик без базы - нет.

Расходники катка XCMG: масла, фильтры, уплотнители

Техническое обслуживание катка - не та статья расходов, на которой стоит экономить. За пять лет в цехе я видел машины, которые угробили из-за того, что растянули интервал замены масла или поставили «похожий» фильтр-элемент масляный от другого производителя. Регламент XCMG для катков серий XS и XD расписан в сервисных мануалах, и он жёсткий: первое ТО - через 250 моточасов, плановое - каждые 500 ч.

Масло гидравлическое - главная позиция в бюджете расходных материалов. XCMG рекомендует гидравлику класса HV (вязкость ISO 46 для умеренного климата, ISO 32 для работы при минус 20 и ниже). На практике многие сервисы работают с PRISTA MHV-32: литр обходится в 505 руб., расход на один каток серии XD40 - около 120 л в системе. Замена каждые 1 000 моточасов или раз в два сезона - что наступит раньше. Масло трансмиссионное EP80W90 GL-4 меняют реже - раз в 2 000 ч, но объём системы у XD-серии приличный: двадцатилитровая канистра стоит 9 120 руб., и её может не хватить на полную заправку с промывкой.

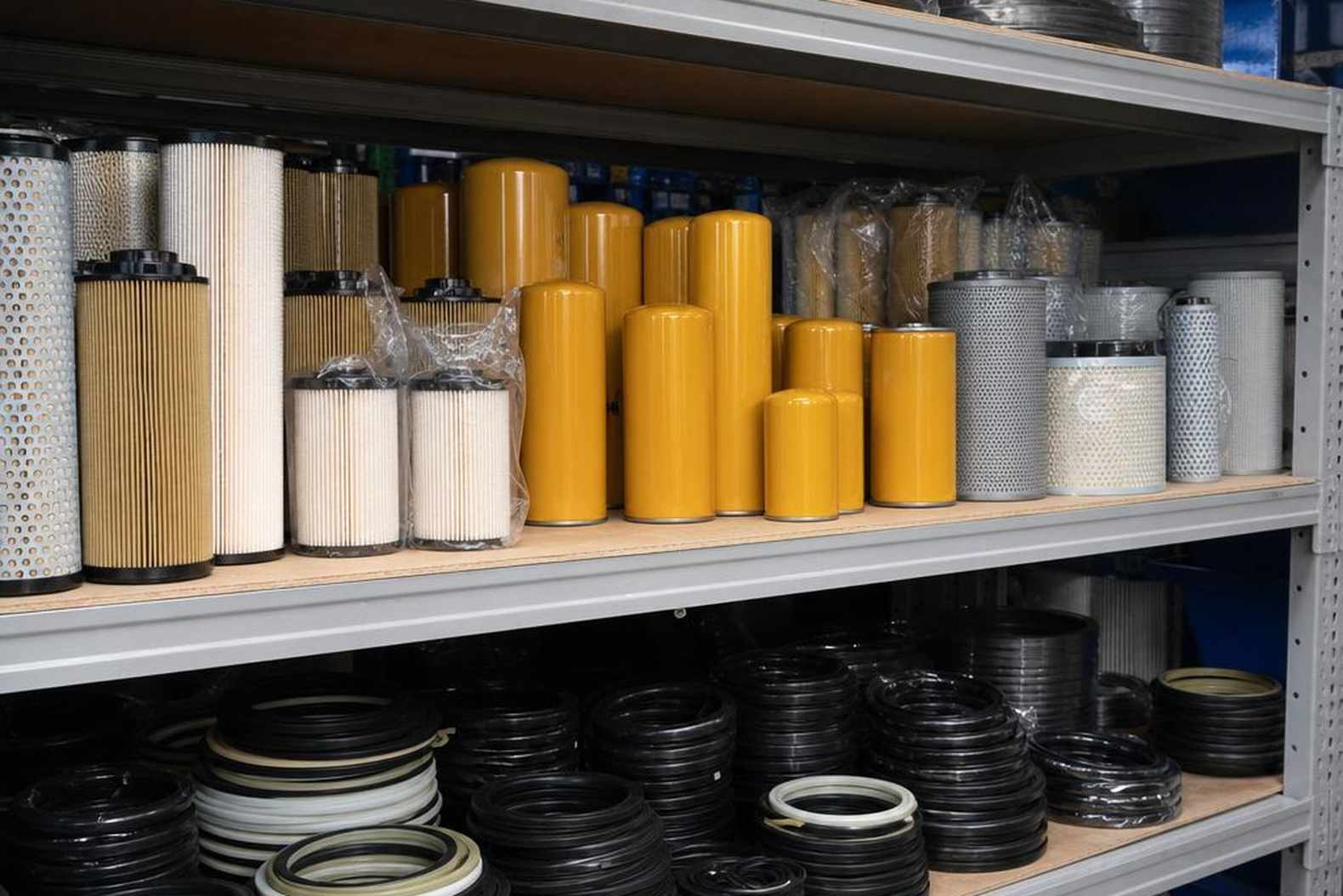

Фильтры - расходные материалы для катка XCMG, которые меняют строго по регламенту, без поблажек. Фильтр-элемент масляный WU-160X80-J (артикул для большинства XS/XD-моделей) стоит 1 487 руб. и меняется каждые 500 моточасов - вместе с маслом. Воздушный фильтр двигателя - каждые 250 ч в пыльных условиях (стройплощадка, грунтовая дорога), каждые 500 ч при нормальной запылённости. Уплотнители штоков гидроцилиндров рулевого управления проверяют при каждом ТО: набухание или микротрещины - повод менять сразу, не ждать течи.

Один каток серии XD40 при нормальной нагрузке потребляет примерно 120 л гидравлического масла за два сезона. Канистра 20 л стоит около 10 000 руб. Гидронасос, который задерут из-за перегретого масла, - от 440 000 руб. Математика простая.

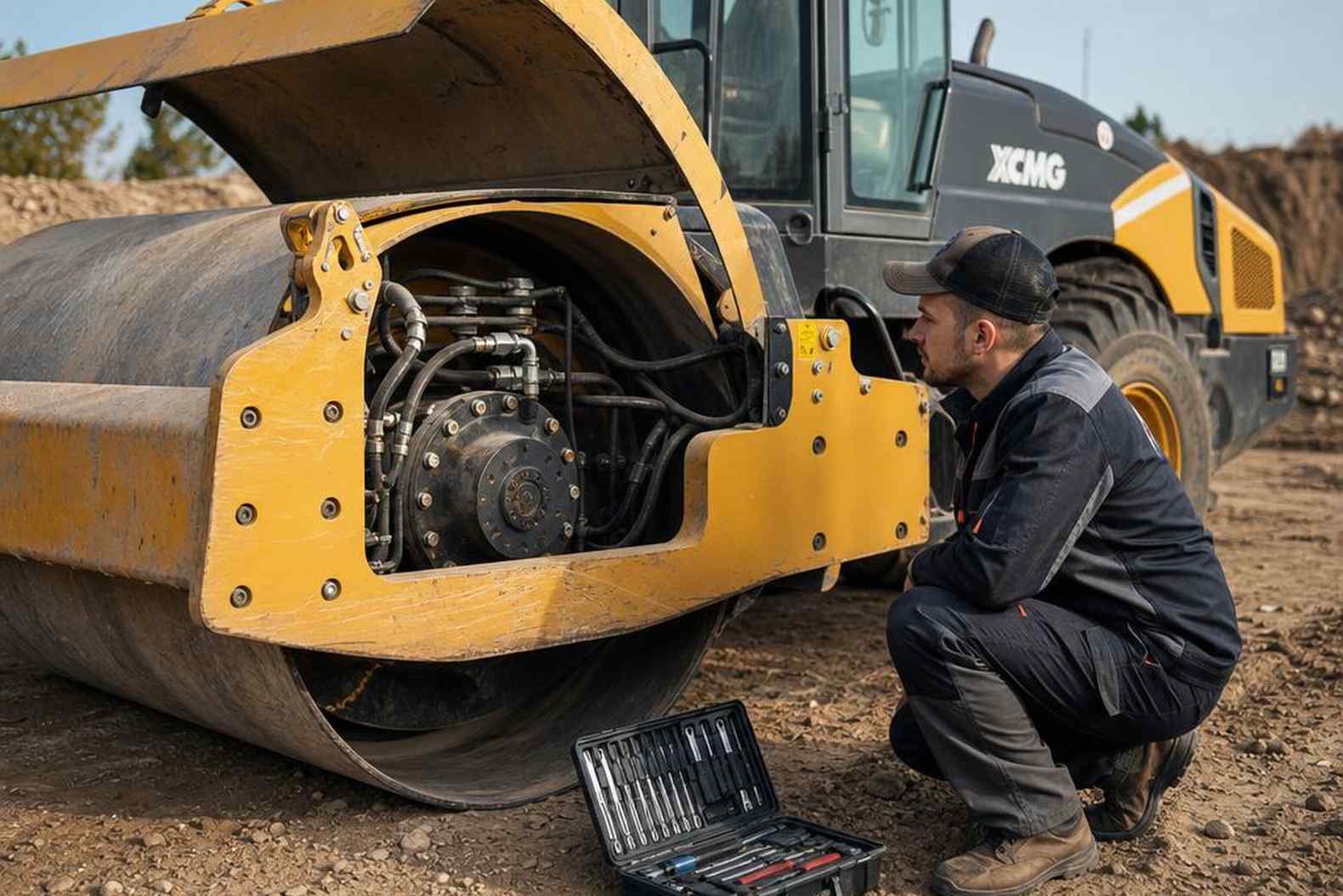

Уплотнения вибровала - отдельная история. На барабане каток работает с постоянной вибрацией, и сальники здесь живут не дольше 2 000 - 3 000 моточасов при интенсивной эксплуатации. Признак износа - масляные потёки на барабане снаружи. Игнорировать нельзя: когда смазка уходит из подшипникового узла вибровала, следующий этап - замена подшипников, а это уже серьёзный ремонт с разборкой барабана.

Дорогие запчасти катка XCMG: гидронасосы, гидромоторы, ТНВД

Есть позиции в каталоге запчастей, при виде цены на которые у механика перехватывает дыхание. Гидромотор и гидронасос - именно такие позиции. Гидромотор XCMG для серий XS263 и XS203 (артикул 803078293) стоит 499 900 руб. Насос для XS123 и XS265 (артикул 803074926) - 441 008 руб. Для XS163 с насосом Danfoss (артикул 804003276) цена немного ниже - 427 990 руб. Это не опечатки. Это реальные прайсы на оригинальные агрегаты, которые вы увидите у официального дилера XCMG.

Гидромотор XCMG - это и привод хода, и вибросистема барабана, в зависимости от компоновки модели. Выходит из строя по нескольким причинам: загрязнённое масло (вода, абразив), кавитация при работе с недостаточным давлением на всасе, износ распределительного диска. Блок цилиндров при этом изнашивается равномерно - и именно поэтому агрегатный ремонт гидромотора в специализированном сервисе может быть экономически обоснован. Восстановление обходится в 30-50% от стоимости нового агрегата, но только если вы успели остановить машину до того, как металлическая стружка пошла по всей гидросхеме.

На мой взгляд, главное правило при поломке гидросистемы - немедленно брать пробу масла. Если на магните при сливе металл - агрегатный ремонт под вопросом. Если масло чистое и насос «схватило» из-за загрязнения фильтра - шансы восстановить агрегат хорошие.

Топливный насос высокого давления - критический узел двигателя Cummins или Weichai, которым комплектуют катки XCMG. ТНВД не входит в плановый регламент замены, но деградирует постепенно: падает давление впрыска, растёт расход топлива, двигатель теряет тягу на подъёмах. Диагностика стендом покажет реальный ресурс до отказа. Замена ТНВД оригинальным агрегатом - от 80 000 до 160 000 руб. в зависимости от мощности двигателя. Здесь, в отличие от ходовой резины или фильтров, аналог лучше не ставить: ТНВД работает с давлением до 1 600 бар, и некачественная деталь выходит из строя непредсказуемо.

Насос Danfoss на XS163 - отдельная тема. Danfoss - это датский производитель, запчасти к этим насосам поставляются как через каналы XCMG, так и напрямую через дистрибьюторов Danfoss в России. Иногда дешевле искать ремонтный комплект для Danfoss отдельно - плунжерная пара, уплотнения, подшипники - и восстанавливать агрегат у специалиста по гидравлике. При стоимости нового насоса в 427 990 руб. такой подход полностью оправдан, если насос не имеет критического износа корпуса.

Где купить оригинальные запчасти XCMG для катка в России

Рынок поставок запчастей XCMG в России сейчас устроен по трём каналам, и у каждого своя логика. Официальный дилер - самый предсказуемый путь. Вы получаете гарантию на деталь, корректный артикул из базы XCMG, сертификат происхождения. Недостаток - сроки. Детали под заказ от официального дилера идут 45-90 дней: Китай - портовый склад - Россия - региональный склад. Для расходников это терпимо, если вы планируете ТО заранее. Для аварийного ремонта - катастрофа.

Специализированные дистрибьюторы закрывают тот самый разрыв между плановым ТО и аварийной остановкой. Крупные игроки в этом сегменте работают с 2009-2010 годов и к сегодняшнему дню создали сети из 20-25 региональных складов. Доставка в любую точку России транспортными компаниями - 3-7 дней для позиций со склада. Фильтры, расходники, уплотнения, а нередко и гидроагрегаты на популярные серии XS/XD держат в наличии. Цены выше, чем при прямой поставке из Китая, но ниже, чем у официального дилера - и без ожидания в два-три месяца.

За 5 лет в цехе я понял: для техники, которая стоит деньги простоем, важна не цена детали, а срок её появления на объекте. Дистрибьютор с региональным складом часто выгоднее, чем дешёвый заказ, который идёт два месяца.

Прямые поставки из Китая - канал для тех, у кого есть время, опыт работы с китайскими поставщиками и понимание таможенного оформления. Экономия при таком подходе составляет 15-30% на дорогостоящих агрегатах - гидронасосах, гидромоторах, ТНВД. Срок - от 30 до 60 дней с учётом производственного цикла и логистики. Риски - ошибка в артикуле (за которую платите вы, а не поставщик), сложности с гарантией при отказе детали, таможенные задержки. Этот канал работает для опытных закупщиков с чёткими спецификациями, не для первой покупки незнакомой позиции.

Что касается региональной сети - ситуация сейчас неоднородная. В Москве, Санкт-Петербурге, Екатеринбурге, Новосибирске и Краснодаре склады с запчастями XCMG есть у нескольких игроков. В регионах Сибири и Дальнего Востока выбор уже. Если техника работает на удалённом объекте - стратегия одна: держать на складе объекта весь плановый ресурс расходников на один межсервисный интервал плюс один комплект аварийных уплотнений для гидроцилиндров. Это не паранойя - это элементарная логистика для серьёзной машины.

Запчасти XCMG для экскаваторов, погрузчиков, автогрейдеров и кранов

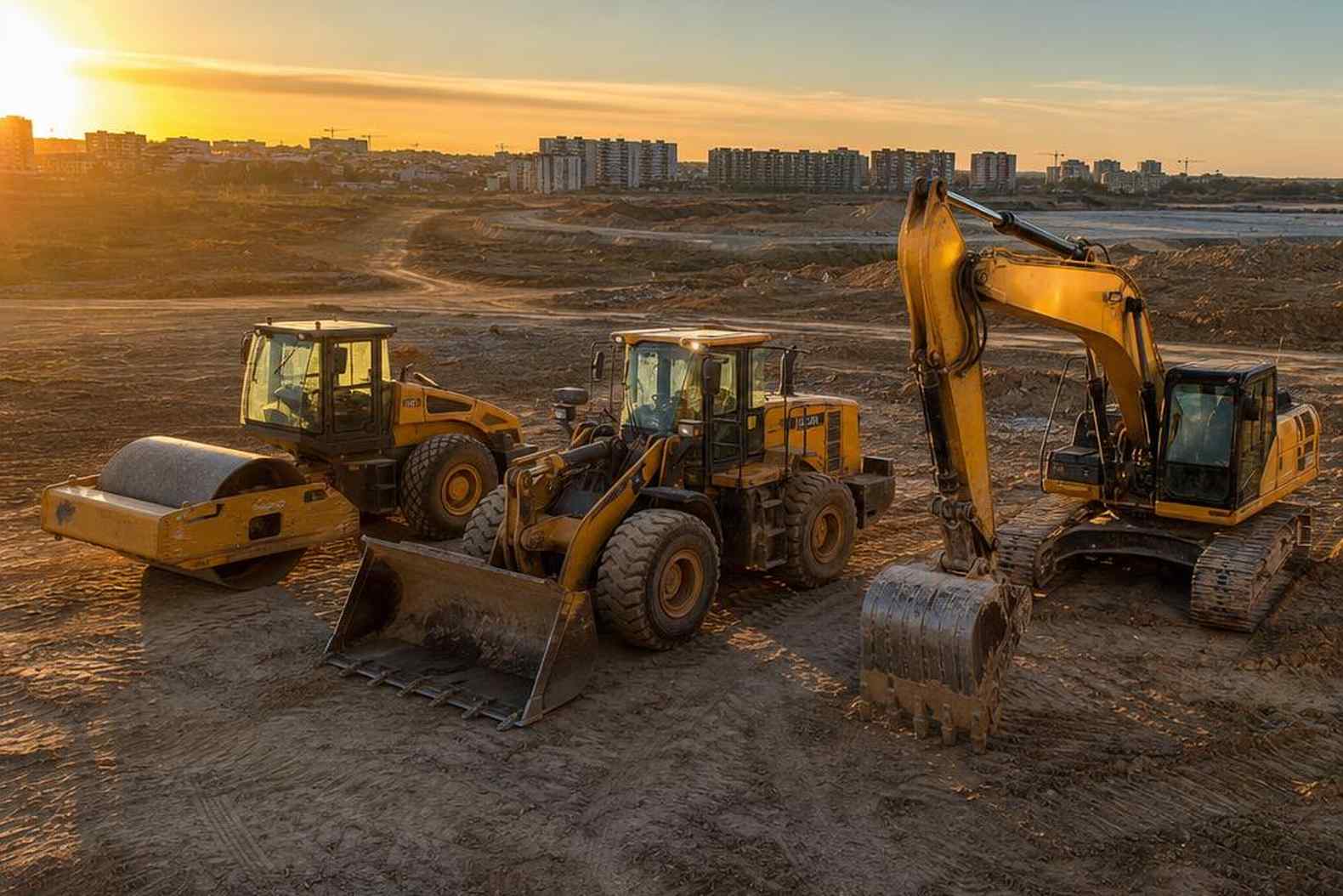

Катки - не единственная техника XCMG на российских объектах. Рядом с ними работают экскаваторы серии XE, фронтальные погрузчики LW, автогрейдеры GR, автокраны XCT и бульдозеры TY. Для владельцев смешанного парка здесь есть одно практическое преимущество: значительная часть компонентов унифицирована между машинами. Двигатели Cummins серий B и C стоят и на катках XS, и на автогрейдерах GR215, и на экскаваторах XE270. Это означает, что фильтры, ремни и расходники по двигателю можно заказывать одной позицией на весь парк.

Гидравлические компоненты - насосы Kawasaki и Linde, гидрораспределители Parker - также встречаются в разных машинах XCMG. Технику разных типов нередко поставляет один и тот же дистрибьютор, что ускоряет логистику: один запрос, одна отгрузка, один комплект документов. Для строительной компании, которая держит в парке 10-15 единиц техники разных типов, это сокращает число поставщиков с пяти до одного-двух. По моей практике, именно это часто и определяет выбор в пользу монобрендового парка, а не цена машины.

Отдельная ниша - буровые установки XCMG серии XR. Их в России значительно меньше, чем катков или погрузчиков, но запчасти на них сложнее по номенклатуре: буровой инструмент, редукторы вращателя, гидроцилиндры мачты. Для XR360 и XR280 каталожная база у российских дистрибьюторов закрывает не более 60-70% позиций - остальное идёт под заказ из Китая со сроком 45-90 дней. Это нужно учитывать при планировании простоев. По самосвалам XCMG NXG и телескопическим погрузчикам ситуация лучше: кабины, мосты и КПП ZF на этих машинах обслуживаются через сервисную сеть самого ZF, независимо от марки техники.

Дорожно-строительная техника XCMG объединена общей платформой по двигателям и гидравлике. Если в парке уже есть каток XS - запасные части для спецтехники других серий XCMG заказывать у того же поставщика логичнее, чем искать нового.

Фронтальный погрузчик LW500 - один из самых массовых в линейке, и по нему сложилась плотная конкурентная среда среди поставщиков запчастей: ковши, зубья, полукольца, шаровые опоры, крестовины карданов - всё это есть на складах в Москве, Екатеринбурге и Новосибирске с наличием от 2 до 7 дней. Для катков аналогичная ситуация характерна только для расходников. По автокранам XCT25 и XCT50 специфические детали - особенно секции стрелы и гидроцилиндры выносных опор - в России в наличии редко, и сроки поставки из Китая составляют 60-120 дней.

Как заказать запчасти XCMG для катка: алгоритм без ошибок

Главная ошибка при заказе - называть поставщику только модель машины. «Мне нужна крыльчатка помпы на XS235» - этого недостаточно. У одной модели за годы выпуска могут быть три-четыре ревизии комплектации, и крыльчатка под двигатель Cummins QSB6.7 не подойдёт на ранний XS235 с двигателем WP6. Правильный старт - серийный номер машины. Он выбит на металлической табличке в кабине оператора (стойка двери или панель приборов) и дублируется на раме в передней части.

По серийному номеру открывается PDF-каталог нужной модели. XCMG ведёт открытую базу документации на сайте xcmg.com в разделе Parts & Service - там доступны каталоги запасных частей для XS218, YZ16, XD302 и других серийных моделей в формате интерактивного PDF с позиционными номерами. Алгоритм работы с каталогом стандартный: находишь узел на взрывной схеме, считываешь позицию, в таблице рядом смотришь артикул. Для XS218 каталог охватывает около 2400 позиций, для YZ16 - порядка 1800. Серийный номер при этом позволяет уточнить год выпуска и ревизию, что критично для гидравлических компонентов - там артикулы менялись дважды за историю серии.

Запрос поставщику должен содержать три вещи: точный артикул из каталога, серийный номер машины и фото детали (если она уже снята). Фото - страховка от пересортицы: поставщик видит реальную деталь и может сравнить с тем, что лежит на складе. После подтверждения наличия уточните партию - первый завоз после 2022 года мог содержать детали с изменёнными артикулами без смены номенклатурного кода. Отдел сервиса и запасных частей у авторизованных дилеров обычно это проверяет, у неспециализированных посредников - нет.

Каталог запасных частей XCMG в PDF-формате - не просто справочник артикулов. Это единственный способ убедиться, что деталь с нужным номером подходит именно к вашей ревизии машины, а не к соседней серии с похожим индексом.

Частые ошибки при заказе: путают серию XS (грунтовые катки) и XD (тандемные для асфальта), заказывают по фото без артикула (форм-фактор совпадает, посадочные размеры нет), игнорируют год выпуска при заказе уплотнений гидроцилиндров (материал менялся с нитрила на полиуретан). Отдельная ловушка - артикулы в китайских прайсах часто указаны в формате внутренней кодировки завода, которая не совпадает с каталожным номером из официального PDF. Прежде чем платить - сверь оба номера через поставщика или через официальный запрос в XCMG Russia. Проверить подлинность запчасти XCMG по артикулу можно через авторизованного дилера: они имеют доступ к базе подлинных серийных номеров и могут сверить маркировку на корпусе детали с реестром завода. Для критических компонентов - насосов, ТНВД, блоков управления - это занимает 1-2 дня и стоит того, чтобы не ставить контрафакт на машину ценой в 8-12 млн рублей.

Скачать PDF-каталог запчастей XCMG для катков можно на xcmg.com (раздел Downloads - Parts Catalog) или запросить напрямую у официального дистрибьютора - они обязаны предоставить его бесплатно при покупке техники. Для моделей старше 10 лет каталоги иногда есть только в бумажном виде у дилера - в этом случае запросите сканы конкретных разделов, указав узел.
