XCMG XD123 - технические данные и характеристики дорожного катка

XCMG XD123 - что это за каток и для чего он нужен

На российском рынке дорожной техники китайские производители давно перестали быть экзотикой. XCMG - один из немногих, кто действительно заслуживает внимания: компания занимает 5-е место среди мировых производителей строительной техники, и это не маркетинговое заявление, а позиция в отраслевых рейтингах. XD123 - тандемный двухвальцовый виброкаток массой 12,3 тонны из средней весовой категории линейки, который производитель позиционирует для уплотнения асфальтобетонных покрытий высокой плотности.

Линейка катков XCMG выстроена последовательно: XD103 (10,3 т), XD123 (12,3 т), XD143 (14,3 т). XD123 занимает середину - достаточно тяжёлый для работы на ответственных объектах, но не настолько громоздкий, чтобы создавать логистические проблемы при перемещении между объектами. Статическая линейная нагрузка 283 Н/см - уровень, который строительные нормы предъявляют к уплотнению верхних слоёв асфальтобетона на дорогах первой и второй категорий.

Основная область применения - дорожно-строительная техника для асфальтирования: строительство и реконструкция автомобильных дорог, устройство аэродромных покрытий, парковочных территорий, промышленных площадок. Двухвальцовый гидравлический виброкаток такого класса работает на финишных проходах по асфальту - там, где нужно получить плотный, ровный слой с требуемым коэффициентом уплотнения. Уплотнение асфальтобетонных покрытий высокой плотности - буквально то, для чего машина проектировалась.

За годы работы с катками разных классов вынес простой принцип: для рядового городского ремонта достаточно 8-10-тонника, но как только речь заходит о федеральных трассах или аэродромах - нужна машина с линейной нагрузкой от 250 Н/см. XD123 с его 283 Н/см попадает именно в этот диапазон.

XD123 не рассчитан на любые задачи. Для грунта и щебёночных оснований существуют вибрационные катки с кулачковыми вальцами или комбинированные машины. XD123 работает по асфальту: два стальных вальца, вибрация, точная регулировка давления. Если нужно уплотнять основание под дорогу - это другая машина из другой категории.

Технические характеристики XCMG XD123 - полная таблица

Технологи при выборе катка для конкретного объекта смотрят прежде всего на режимы вибрации. У XD123 их два, и они принципиально различаются по назначению. Режим I: частота 45 Гц, амплитуда 0,75 мм, центробежная сила 140 кН, скорость до 6 км/ч. Это рабочий режим для первых проходов по свежему асфальту - высокая амплитуда обеспечивает глубокое проникновение вибрации в слой, но машина движется медленно, и оператор контролирует каждый сантиметр. Режим II: частота 55 Гц, амплитуда 0,30 мм, центробежная сила 85 кН, скорость до 12 км/ч. Это финишный режим - мелкая частая вибрация «закрывает» поверхность и убирает остаточные микронеровности.

Статическая линейная нагрузка 283 Н/см не зависит от режима вибрации. Она определяется массой вальца, делённой на ширину контакта. Для XD123 передний валец весит 6150 кг при ширине 2130 мм - отсюда и получаем этот показатель. У более лёгкого XD103 этот параметр ниже, и на ответственных объектах разница ощутима при контроле плотности.

Два режима вибрации - рабочий инструмент, а не опция из каталога. На практике это означает, что одна машина закрывает весь цикл уплотнения асфальтового слоя: первые проходы в режиме I с высокой амплитудой, финишные - в режиме II. Без переключения с машины на машину.

На что ещё обратить внимание в таблице: бак для воды - 1000 литров. Это существенный объём, который позволяет работать без подъезда водовозки несколько часов. Система орошения вальцов нужна для предотвращения налипания асфальта - и чем больше бак, тем реже вынужденные остановки. Топливный бак 240 литров перекрывает смену без дозаправки при стандартном расходе. Дорожный просвет 310 мм - нормальный показатель для асфальтоукладочной техники, не претендующей на бездорожье.

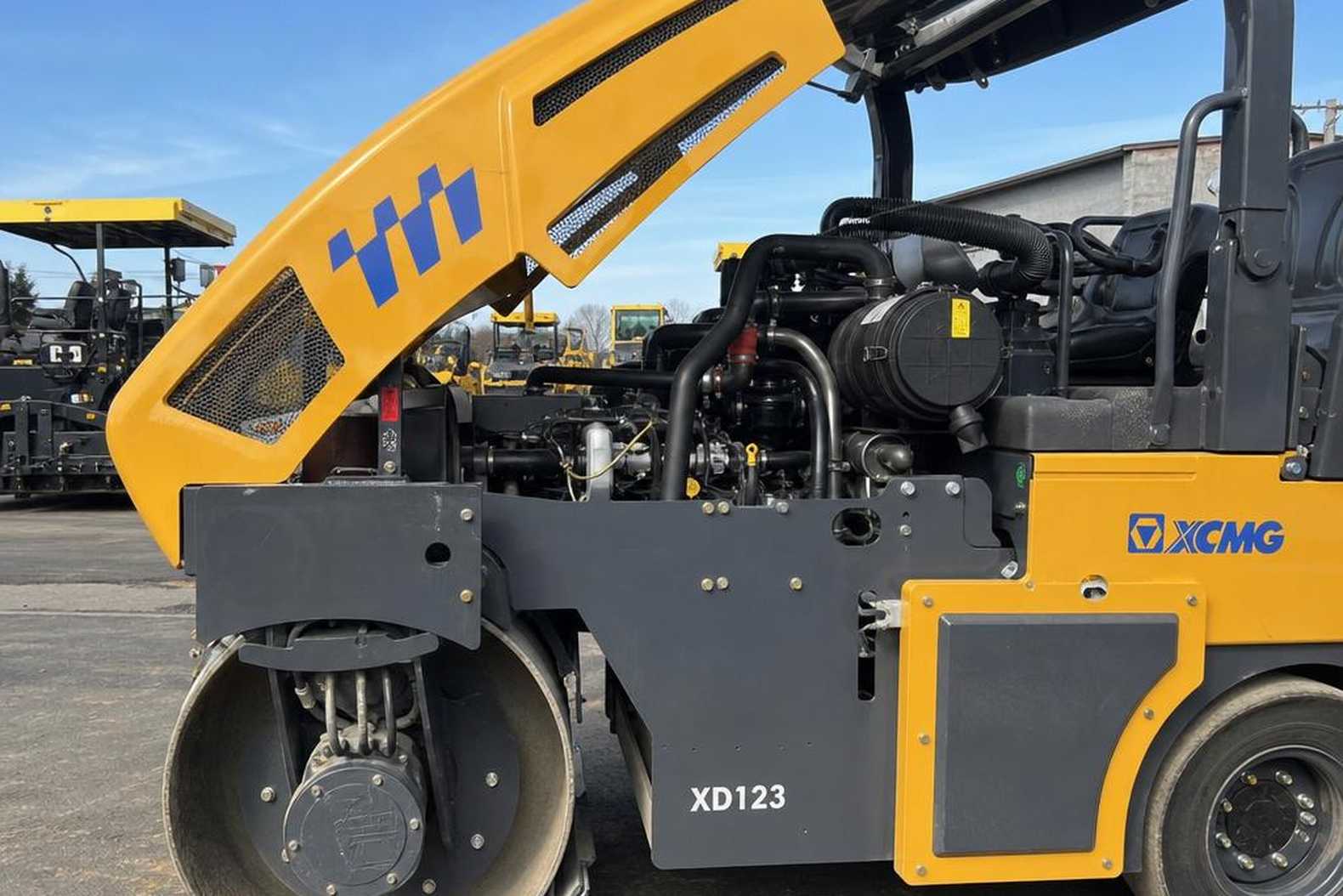

Двигатель и трансмиссия - что стоит под капотом

С двигателем у XD123 ситуация неоднозначная, и это стоит знать до покупки. Существуют две комплектации с разными силовыми агрегатами. Базовая - Cummins QSB4.5-C160-30: рядная четвёрка объёмом 4,5 литра, 119 кВт (162 л.с.) при 2200 об/мин, экологический класс Евро-3 (по европейской классификации - Stage IIIA). Альтернативная комплектация - Deutz BF4M2012C-13T3R, 133 л.с., тот же экологический класс. Какой двигатель придёт с конкретной машиной - зависит от дилера и партии поставки.

Оба варианта - проверенные моторы с хорошей сервисной базой в России. Cummins традиционно лучше обеспечен запчастями: дилерская сеть плотная, детали есть на складах. Deutz - немецкий производитель с давним присутствием на рынке СНГ, но глубина складских запасов у региональных дилеров заметно меньше. Если работаете в регионе с небольшим выбором сервисов - уточняйте у продавца, какой мотор в конкретной машине, и проверяйте доступность сервиса.

Трансмиссия - гидравлический полный привод на оба вальца. Оба вальца ведущие, без механического отбора мощности через КПП в привычном смысле. Гидромоторы на каждом вальце дают плавное регулирование скорости и тяги без ступенчатых переключений. Это стандарт для современных тандемных катков такого класса - но надёжность гидравлики критична: любая утечка или загрязнение рабочей жидкости выводит машину из строя.

Гидравлика на катках - и главный рабочий инструмент, и самое уязвимое место. Три уровня фильтрации в XD123 - разумная страховка для техники, которая работает в облаке асфальтной пыли и битумных паров. На практике: меняй фильтры строго по регламенту и не жди, пока масло потемнеет.

Гидросистема XD123 оснащена трёхуровневой фильтрацией с двумя насосами - один обслуживает привод вальцов, второй - вибрационную систему и рулевое управление. Три ступени очистки: фильтр всасывания, фильтр высокого давления и сливной фильтр. Это поддерживает чистоту рабочей жидкости даже в тяжёлых условиях эксплуатации и продлевает ресурс гидрокомпонентов. Топливный бак XD123 вмещает 240 литров - с учётом расхода Cummins QSB4.5 порядка 10-14 л/ч на рабочих режимах это 16-24 часа автономной работы, то есть полные две смены без дозаправки.

Экологический класс Евро-3 нужно учитывать при планировании работ. В ряде городов и при участии в тендерах на объекты с экологическими ограничениями может потребоваться техника с Евро-4 или выше. Для большинства российских дорожных объектов за пределами крупных городских агломераций это не проблема, но проверьте требования конкретного заказчика заранее.

Конструкция вальцов и вибрационная система

Главное отличие XD123 от большинства катков среднего класса - четырёхэксцентриковая система вибрации вальца. В классической двухэксцентриковой схеме амплитуда фиксирована конструктивно: переключаешь между двумя режимами и получаешь либо 0,8 мм, либо 1,7 мм. В четырёхэксцентриковой системе XCMG эксцентрики попарно расположены симметрично, и, изменяя фазовый сдвиг между парами, контроллер плавно меняет результирующую амплитуду. На объектах с разными слоями это удобно: щебёночное основание требует одного усилия, верхний слой асфальта - другого, и делать это без переключения режимов вручную практичнее.

Независимая вибрация переднего и заднего вальцов - конкретная возможность: при необходимости задний валец можно остановить и работать только передним. Это пригодится, когда уплотняешь покрытие вблизи мягкого основания или у свежеуложенного бордюрного камня. Шарнирно-сочленённая рама с углом ±10° даёт минимальный радиус поворота - 6930 мм по внешнему вальцу. Для машины шириной 2,5 метра и массой 12,3 тонны этого достаточно для разворота на стандартных городских объектах без сдвижки ограждений.

Крабовый ход со смещением ±160 мм решает одну конкретную проблему: работу у бордюра или края проезжей части, где левый борт не выходит за разметку, а правый валец должен перекрыть шов от предыдущего прохода. Без бокового смещения оператор либо делает лишний заход, либо оставляет непрокатанную полосу у кромки. С крабовым ходом - перекрытие полосы без смены траектории движения. Полиуретановые скребки на каждом вальце защищают от налипания горячей асфальтовой смеси: полиуретан не прилипает к битуму при температурах до 180°C и не оставляет задиров на поверхности вальца, в отличие от стальных скребков советской конструкции.

За пять лет в цехе я видел катки, у которых скребки были приварены намертво и никогда не менялись. На XD123 скребки съёмные, крепятся болтами - замена занимает минут двадцать. Мелочь, но когда бригада уходит в ночную смену, такие мелочи имеют значение.

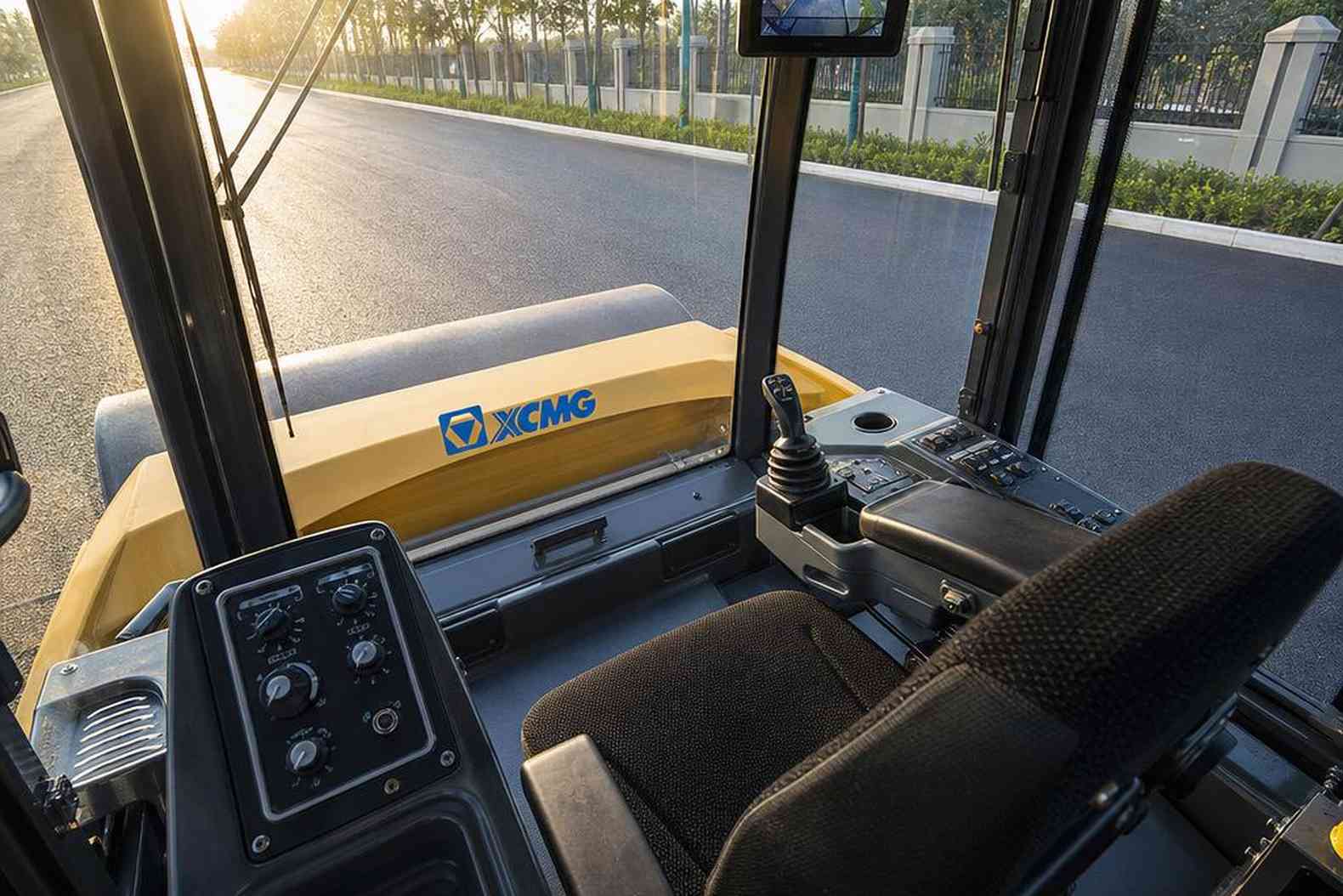

Кабина, система орошения и управление

Кабина XD123 - закрытая, с принудительной вентиляцией. Кондиционер и отопитель идут в стандартной комплектации, без доплаты - это важно, потому что на некоторых катках конкурентов кондиционер числится опцией и приходится доплачивать от 80 до 120 тысяч рублей. Обзор у бордюра обеспечивает поворотная консоль оператора: она разворачивается на 35 градусов вправо, и оператор смещается к правому стеклу, не поворачиваясь всем корпусом. Регулируемое рулевое колесо подстраивается по вылету и наклону - стандарт для техники этого класса, но встречается не везде. Уровень шума в кабине производитель указывает 75 дБА, что укладывается в норму для длительной работы без СИЗ.

Интервальная система орошения вальцов работает по таймеру: оператор задаёт интервал и длительность подачи воды, система сама открывает форсунки. Водяной бак XD123 вмещает 1000 литров - при интервальном режиме этого хватает примерно на 4-5 часов работы в жаркую погоду. У катков с баком 600-700 л заправка водой в середине смены на городском объекте с плотным движением превращается в логистическую задачу. Форсунки расположены по всей ширине вальца, распыление равномерное - налипание смеси исключено даже при работе с асфальтом температурой выше 160°C.

Интеллектуальная система управления вибрацией отслеживает скорость движения катка и автоматически корректирует частоту ударов. Смысл простой: при скорости 5 км/ч и частоте 28 Гц расстояние между ударами вальца по поверхности составляет около 50 мм. При разгоне до 8 км/ч без корректировки интервал вырастает до 79 мм - покрытие уплотняется неравномерно. Система удерживает расстояние между ударами в заданном диапазоне, корректируя частоту до 33 Гц при разгоне. Угол поворота рамы составляет ±35°, джойстик управления рулением расположен на подлокотнике - полноценного руля нет, управление одной рукой.

1000 литров воды - это около тонны к снаряжённой массе при полном баке. Учитывайте при выборе грузоподъёмности прицепа для транспортировки.

XCMG XD123 в линейке серии XD и альтернативы

Серия XD дорожных катков XCMG включает четыре модели с шагом в 2 тонны. XD123 занимает третью позицию снизу - между XD103 и XD143. Ниже - таблица ключевых параметров линейки.

XD123 против XD103: ширина вальца 2130 мм против 1950 мм - производительность за смену выше примерно на 9% при той же скорости. Масса больше на 2 тонны, что даёт большее линейное давление на валец и лучше справляется с жёсткими смесями с высоким содержанием щебня. Мощность выросла с ~130 до 162 л.с. - важно при работе на длинных подъёмах или при температуре ниже +10°C, когда асфальт остывает быстрее. XD123 против XD143: по ширине вальца они идентичны (2130 мм), разница только в массе и мощности. XD143 берут, когда нужна максимальная нагрузка на поверхность или работа с особо прочными смесями - разница в цене обычно 10-15%, так что для стандартных объектов XD123 экономичнее.

Из конкурентов в классе 12-13 тонн стоит упомянуть Dynapac CA3500D (12 т, 136 л.с. Volvo), Hamm HD+ 120 (11,7 т) и Bomag BW 213 DH-5 (13 т). Все три - европейские бренды с развитой сервисной сетью в России до 2022 года. Сейчас ситуация другая: официальные дилеры работают в режиме параллельного импорта, запчасти идут через третьи страны с наценкой 40-80% и сроком ожидания 4-12 недель. У XCMG прямые поставки, сервис развивается. XCMG занимает 5-е место среди мировых производителей строительной техники, поставки в Россию не прерывались. Если нужна смежная техника XCMG для комплектации объекта - в линейке есть автокраны XCT, колёсные погрузчики LW, гусеничные экскаваторы XE. Покупать всё у одного дилера проще логистически.

Dynapac и Hamm - хорошие машины. Я работал на Dynapac CA25 в 2016 году и претензий не было. Но сегодня, когда дилер не может назвать срок поставки фильтра, это влияет на выбор. Рынок изменился.

Область применения XCMG XD123: где каток работает в полную силу

Двенадцатитонный класс - рабочая лошадь дорожного строительства в России. Не самый маленький, чтобы работать в стеснённых условиях, и не тяжёлый монстр, которому нужны усиленные основания. XD123 закрывает большинство задач, с которыми сталкивается дорожная организация средней руки: городские улицы, региональные трассы, подъезды к промышленным объектам.

Дорожное строительство - главная ниша XD123. Каток укладывается в типичную схему: вначале проходит тяжёлый пневмоколёсный каток или второй тандем для первичного уплотнения горячего слоя, затем XD123 в режиме I (45 Гц, 140 кН) добивает смесь до проектной плотности, финишный проход - в режиме II (55 Гц) для выравнивания поверхности. Ширина вальцов 2130 мм с перекрытием позволяет обрабатывать полосу 4-4,5 метра за два прохода - стандартная городская полоса укладывается без лишних перестроений. Толщина уплотняемого асфальтобетонного слоя - до 300 мм, это перекрывает 90% ситуаций при текущем ремонте и новом строительстве.

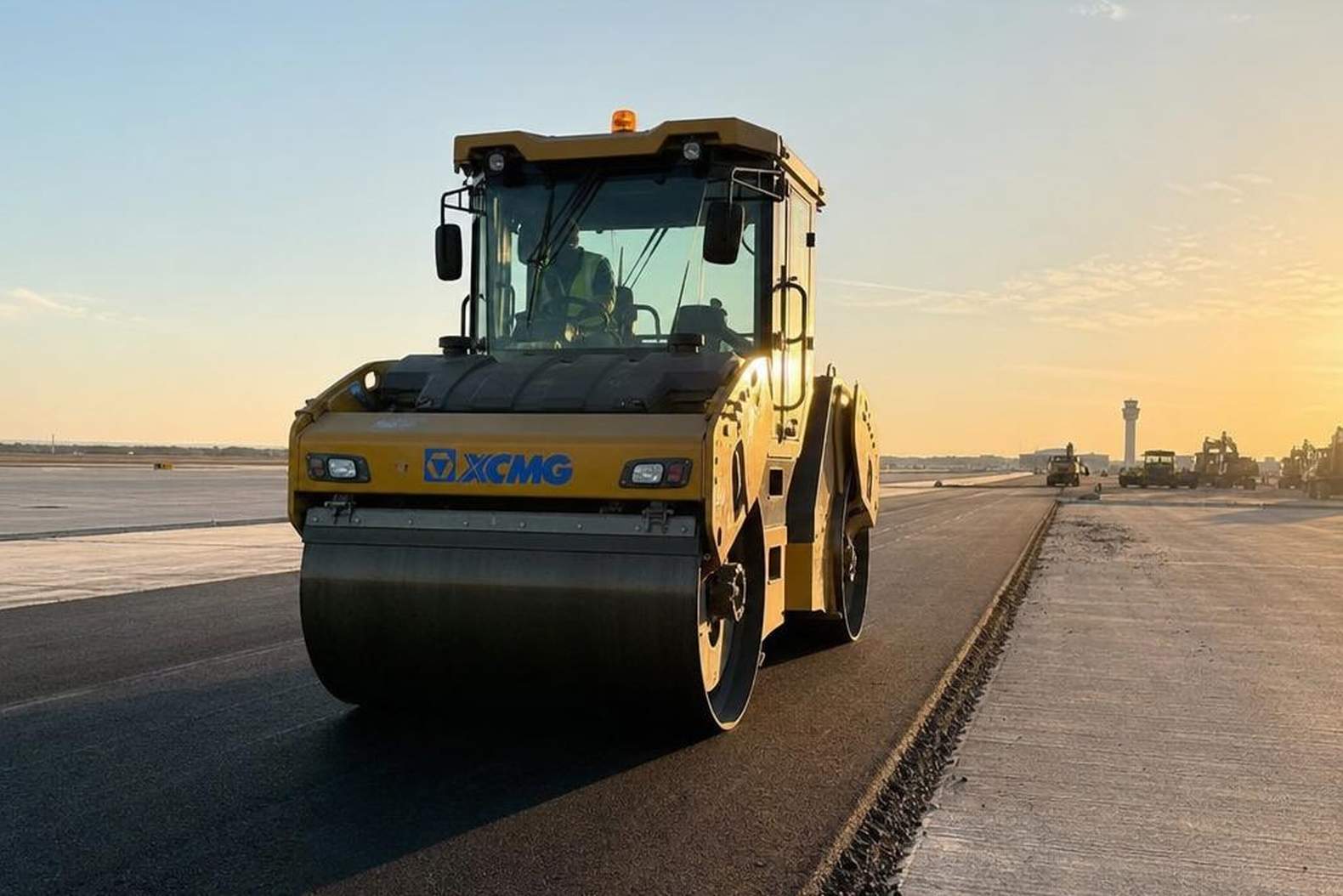

Аэродромное строительство предъявляет жёсткие требования к равномерности уплотнения - ГОСТ и нормативы гражданской авиации задают допуск по плотности ±2% от проектного значения. Здесь крабовый ход XD123 даёт ощутимое преимущество: смещение заднего вальца на 160 мм в сторону перекрывает полосы без образования уплотнённых гребней на стыке. При строительстве взлётно-посадочных полос это критично - неравномерно уплотнённое покрытие при нагрузке от воздушного судна расслаивается быстрее. Строительство дорог и аэродромов входит в официальный перечень применений машины, и здесь XD123 конкурентоспособен по соотношению цена-результат.

За 5 лет в цехе я видел, как дорожники пытались использовать лёгкие 8-тонные катки на портовых площадках. Покрытие держалось до первой зимы, потом шло трещинами под нагрузкой от погрузчиков. Двенадцать тонн статического веса - это минимум для промышленной площадки с реальной эксплуатационной нагрузкой.

Портовые и промышленные площадки - ещё одна сильная ниша для XD123. Уплотнение фундаментов и оснований под логистические терминалы, склады, открытые стоянки техники - всё это задачи, где нужна равномерная высокая плотность на большой площади. Режим I с частотой 45 Гц и центробежной силой 140 кН позволяет работать с щебнем фракции 40-70 мм и гравийными основаниями. Производительность в таком режиме - до 550 м² в час при скорости движения 3-4 км/ч и ширине захвата 2,1 м.

Уплотнение оснований и подосновных слоёв - гравий, щебень, ПГС - XD123 делает уверенно, но с оговоркой: максимальная толщина одного слоя щебня не должна превышать 400 мм. Сыпать более толстые слои и надеяться прокатать за один проход - не выйдет, физика не позволяет. Глубина проработки грунта при вибрации 45 Гц - порядка 350-380 мм. Дальше нужен более тяжёлый класс или несколько проходов с послойной укладкой.

Честно о том, для чего XD123 не предназначен. Тесные дворы и парковочные карманы шириной менее 3 метров - для этого нужен 1,5-тонный ручной каток или 3-5-тонный одновальцовый. Ямочный ремонт глубиной менее 5 см - двенадцатитонная машина просто продавит края ямы вместо того, чтобы уплотнить латку. Работа рядом с инженерными коммуникациями на глубине менее 1 метра - вибрация 45-55 Гц создаёт нагрузку на грунт, которая может повредить пластиковые трубопроводы. Укладка горячего асфальта вручную мелкими картами - там просто негде развернуть 5,3-метровую машину.

XD123 закрывает проекты с объёмом укладки от 800 м² за смену и шириной рабочей зоны от 4 метров. Это большинство городских ремонтных контрактов, строительство новых дорог в регионах и промышленное строительство. За рамками этого диапазона - либо слишком тесно, либо нужна более тяжёлая машина.

Покупка XCMG XD123 в России: цена, лизинг, гарантия

Цены на XCMG XD123 у официальных дилеров в России на середину 2025 года - от 9 731 448 до 10 138 118 рублей с НДС. Разброс в 400 000 рублей между дилерами объясняется не разницей в комплектации - машина одна и та же - а стоимостью логистики до вашего региона, сроком поставки и дополнительными услугами, включёнными в контракт. Некоторые дилеры включают в цену первое ТО, другие выставляют его отдельной строкой.

Лизинг на каток XCMG XD123 доступен через крупных российских лизингодателей - Сбербанк Лизинг, ВТБ Лизинг, Газпромбанк Лизинг - и через программы самого XCMG совместно с уполномоченными банками. Стандартные условия: аванс от 15-20% стоимости машины, срок лизинга 24-60 месяцев, ставка удорожания зависит от текущей ключевой ставки ЦБ. При авансе 20% от 9 731 448 рублей первый взнос составит около 1 946 000 рублей, ежемесячный платёж при сроке 36 месяцев - ориентировочно 280 000-320 000 рублей в зависимости от программы. Точные расчёты запрашивайте у дилера: ставки меняются вместе с ключевой ставкой, и цифры полугодовой давности уже неактуальны.

Когда выбираете дилера, первый вопрос - не о цене, а о складе запчастей. Спросите: «Что у вас есть в наличии по XD123? Сколько стоит и когда привезёте вибромотор, если выйдет из строя?» Дилер, который отвечает конкретно, - работает с техникой всерьёз. Дилер, который говорит «закажем, привезём» без сроков и цен, - перепродаёт технику и не несёт ответственности за послепродажное обслуживание.

Гарантия: стандарт у большинства дилеров - 12 месяцев или 2000 моточасов. Официальный дистрибьютор XCMG в России и ряд крупных региональных дилеров предлагают расширенную гарантию 24 месяца или 3000 моточасов - это вдвое больше по сроку и на 50% больше по ресурсу. Разница существенная: при интенсивной эксплуатации (200+ моточасов в месяц) базовая гарантия кончается за 10 месяцев, расширенная держит до 15. Уточняйте условия гарантии до подписания договора: она должна быть прописана в контракте, а не только в рекламных материалах.

Доставка по всей России организована через дилерскую сеть XCMG. Из Москвы в Новосибирск - 7-12 дней, в Краснодар - 3-5 дней, на Дальний Восток - 18-25 дней в зависимости от маршрута. Машина весит около 12 000 кг, перевозится низкорамным трейлером. Транспортные расходы обычно несёт покупатель - закладывайте 80 000-200 000 рублей в зависимости от расстояния.

На что ещё смотреть при выборе дилера. Наличие сервисного центра с подъёмником под технику такого класса - критично. Время реакции на сервисный вызов: нормальный дилер даёт специалистов в течение 24-48 часов в рабочие дни. Наличие обменного фонда ключевых узлов - гидронасоса, вибромотора - минимизирует простой, если что-то выйдет из строя в сезон. И наконец: попросите контакты двух-трёх клиентов, у которых уже работает XD123 от этого дилера. Нормальный продавец даст их без раздумий.

XD123 - компетентная машина для основного объёма дорожных работ в России. Цена в 9,7-10,1 млн рублей с НДС выше, чем у некоторых китайских альтернатив, но ниже европейских Bomag и Hamm аналогичного класса. При грамотно выбранном дилере с реальной сервисной поддержкой и расширенной гарантией 24 месяца машина окупается в типичном дорожном проекте за 2-3 сезона интенсивной работы. Выбор конкретного дилера важнее выбора между комплектациями - сама техника у всех одинаковая, а качество послепродажного обслуживания различается кардинально.
