Одновальцовый виброкаток XCMG XS143 - технический обзор

Каток XCMG XS143: класс машины и область применения

XCMG XS143 - одновальцовый гидравлический виброкаток среднего класса из серии XS китайского производителя XCMG. Серия включает семь моделей: XS123, XS143, XS163, XS165, XS182, XS185, XS223S - и покрывает диапазон от 12 до 22 тонн. XS143 занимает вторую позицию снизу: тяжелее компактного XS123, но легче старших машин. Для объектов, где не нужен максимальный вес, но нужна серьезная производительность, - выбор логичный.

Это грунтовый каток, не асфальтовый. Задача - уплотнение несвязных и связных грунтов, щебня, гравия при устройстве оснований и подстилающих слоев. Виброкаток XCMG XS143 применяется на крупных инфраструктурных проектах: строительство автомагистралей, высокоскоростных железнодорожных линий, взлетно-посадочных полос аэропортов, насыпей дамб и гидротехнических сооружений. На объектах в РФ такая техника работает в составе колонны уплотнения - за автогрейдером и до укладки первого слоя щебня.

Одновальцовый виброкаток XCMG отличается от двухвальцового тем, что задняя ось - пневмоколесная, а не металлический валец. Отсюда несколько преимуществ: лучшее сцепление при движении по рыхлому грунту, возможность работы на подъемах до 40% и более равномерное распределение нагрузки. Нагрузка на передний валец - 8000 кг, на задние колеса - 6000 кг. Привод гидростатический полный закрытого типа: оба моста ведущие.

За годы работы на объектах я видел, как дорожно-строительная техника этого класса превращала болотистое основание в монолит под будущую насыпь. XS143 - машина именно для таких задач: не тонкие слои асфальта, а метровые подушки из суглинка и щебня, которые потом держат полотно десятилетиями.

Каток XCMG XS143 сертифицирован для работы на объектах в РФ и поставляется официальными дилерами. Эксплуатационная масса машины - 14 000 кг, что соответствует среднему классу по европейской классификации. Габариты 6200 x 2300 x 3200 мм позволяют транспортировать каток на стандартной платформе без специального разрешения на перевозку негабарита по ширине.

Двигатель и трансмиссия: что под капотом у XS143

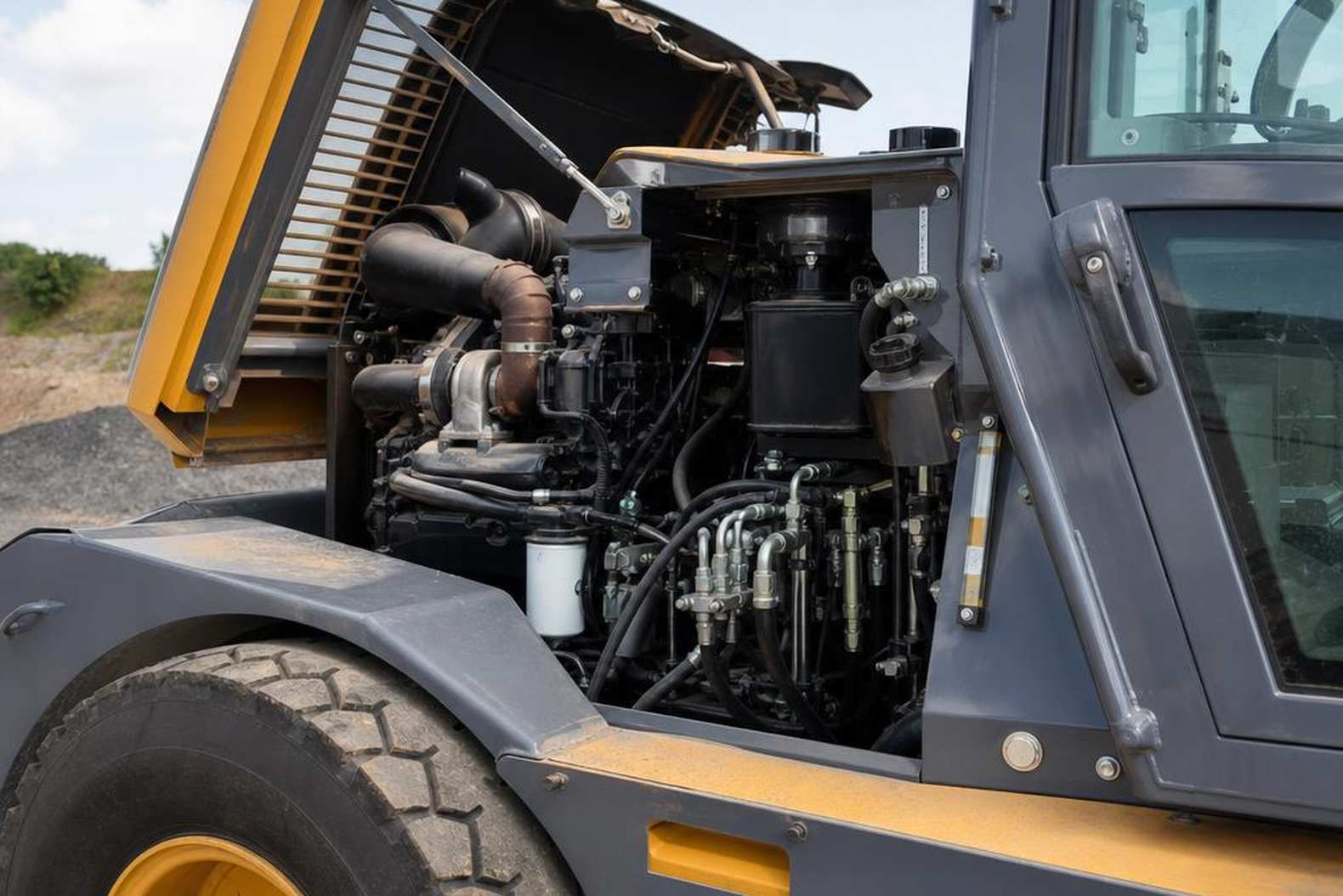

На XCMG XS143 установлен Cummins 6BTAA5.9-C170 - рядный шестицилиндровый дизель с турбонаддувом, промежуточным охлаждением наддувочного воздуха и водяным охлаждением. Мощность двигателя - 125 кВт, то есть 170 л.с. при рабочем объеме 5,9 литра. Для машины массой 14 тонн хороший запас: удельная мощность около 9 л.с. на тонну, что позволяет уверенно работать на подъемах и в тяжелых грунтовых условиях.

Двигатель Cummins серии B - один из самых распространенных в строительной технике. Его плюсы я перечислю без украшений: широкая сервисная сеть в РФ, доступность запчастей, низкий расход топлива для своего класса и невысокий уровень шума. Ресурс до капитального ремонта при правильном обслуживании - 10 000-15 000 моточасов. Это важно, когда машина работает по 10-12 часов в сутки на объекте.

Трансмиссия гидростатическая, закрытого типа, с бесступенчатым двухдиапазонным приводом. Диапазон скоростей: I - до 5,3 км/ч (рабочий), II - до 10,8 км/ч (транспортный). На виброкатке XCMG XS143 переключение между диапазонами электронное, через шину CAN, с плавным разгоном и торможением без рывков. Это снижает нагрузку на ходовую и на оператора при длинных перегонах внутри объекта.

Гидростатика на катке - не роскошь, а рабочая необходимость. Плавное регулирование скорости в диапазоне 0-5,3 км/ч позволяет точно выдерживать перекрытие проходов и не допускать недоуплотненных полос. Механическая ступенчатая трансмиссия так не умеет.

Объем топливного бака - 240 литров. При среднем расходе гидравлического одновальцового катка этого класса около 12-16 литров в час полного бака хватает на 15-20 рабочих часов - то есть на полторы-две смены без дозаправки. На удаленных объектах, куда топливозаправщик приезжает раз в сутки, это ощутимое преимущество. Максимальная скорость хода - 10,8-12 км/ч в зависимости от комплектации.

Технические характеристики XCMG XS143: полная таблица

Перед тем как смотреть на цифры, поясню одну из них - статическую линейную нагрузку. Это масса, приходящаяся на один сантиметр длины вальца в статике, без вибрации. У XS143 показатель - 368-385 Н/см. Для сравнения: у легких катков 12-13 тонн он обычно не превышает 310-330 Н/см. Более высокая статическая линейная нагрузка означает, что даже без включения вибрации каток продавливает верхний слой сильнее - это важно при уплотнении переувлажненных грунтов, когда вибрацию применять нельзя.

Рабочая ширина вальца 2130 мм позволяет перекрывать за один проход стандартную полосу укладки. Диаметр вальца 1523 мм дает достаточное пятно контакта и снижает риск выдавливания грунта вперед - чем больше диаметр, тем более пологий угол въезда на уплотняемый слой. Однородность уплотнения по ширине - менее 5%, что укладывается в требования большинства строительных норм на автомагистралях; дорожно-строительная документация принимает показатель без оговорок.

Ниже - полные характеристики XCMG XS143 в одной таблице. Диапазон скоростей, особенности вибросистемы, размеры и масса - всё в одном месте, чтобы не листать несколько источников.

Два режима амплитуды - это не маркетинг. I режим (1,86 мм, 28 Гц) используют на толстых слоях и плотных грунтах: нужна глубокая проработка. II режим (0,88 мм, 35 Гц) - для верхних слоев и переходных зон, где крупная амплитуда разрушит уже уплотненное. Опытный оператор переключает режимы по ходу работы, не по инструкции, а по поведению грунта под вальцом.

Минимальный радиус поворота 6415 мм - параметр, который часто игнорируют при выборе техники, а потом жалеют на стесненных участках. Для катка такого класса это нормальное значение, но на узких насыпях и при работе рядом с откосами нужно учитывать заранее. Угол поворота рамы ±33° дает маневренность, достаточную для большинства дорожно-строительных объектов в РФ.

Вибросистема XCMG XS143: два режима и как их применять

Вибровалец XS143 работает в двух режимах - и не как маркетинговый трюк, а как реальный инструмент для разных задач. Первый режим: частота вибрации 28 Гц, номинальная амплитуда 1,86 мм, центробежная сила 280-305 кН. Второй режим: частота 35 Гц, амплитуда 0,88 мм, центробежная сила 190-225 кН. Выбор режима определяет, что происходит с материалом под вальцом - и ошибиться здесь дорого.

Первый режим - для грунта. Низкая частота с высокой амплитудой дает глубокое воздействие: ударная волна проходит через весь слой и уплотняет его изнутри. На глинистых и суглинистых грунтах при толщине слоя до 350-400 мм это единственный рабочий вариант. Центробежная сила в 280-305 кН на переднем вальце шириной 2130 мм создает статическую линейную нагрузку, которую не перекрыть статическим прокатыванием без вибрации. Я видел, как операторы пытаются уплотнить насыпь в статическом режиме - верхние 5 см лежат плотно, а под ними труха. Норму сдаешь, а через год дорога просела.

Второй режим - для финишных слоев и асфальтовых поверхностей. Высокая частота 35 Гц с амплитудой 0,88 мм работает иначе: много мелких импульсов вместо редких глубоких ударов. На верхних слоях основания или при доуплотнении это то, что нужно - без риска разрушить уже уложенный нижний слой. Центробежная сила 190-225 кН здесь не меньше, но распределяется по-другому. Для поверхностей, где важна ровность, а не глубина, - второй режим.

Однородность уплотнения у XS143 - менее 5%. Это цифра из технической документации, и она достигается в том числе за счет усиленных подшипников вибрационного узла - они держат динамические нагрузки обоих режимов без люфта и перегрева при длинных сменах.

Практическое правило для операторов: первый режим - на грунте и щебеночном основании толщиной более 200 мм, второй - на верхних слоях основания и там, где материал уже частично уплотнен. Переключение между режимами - не разовая настройка, а рабочий инструмент в течение смены. Ширина уплотнения 2130 мм при этом остается неизменной - меняется только характер воздействия на материал.

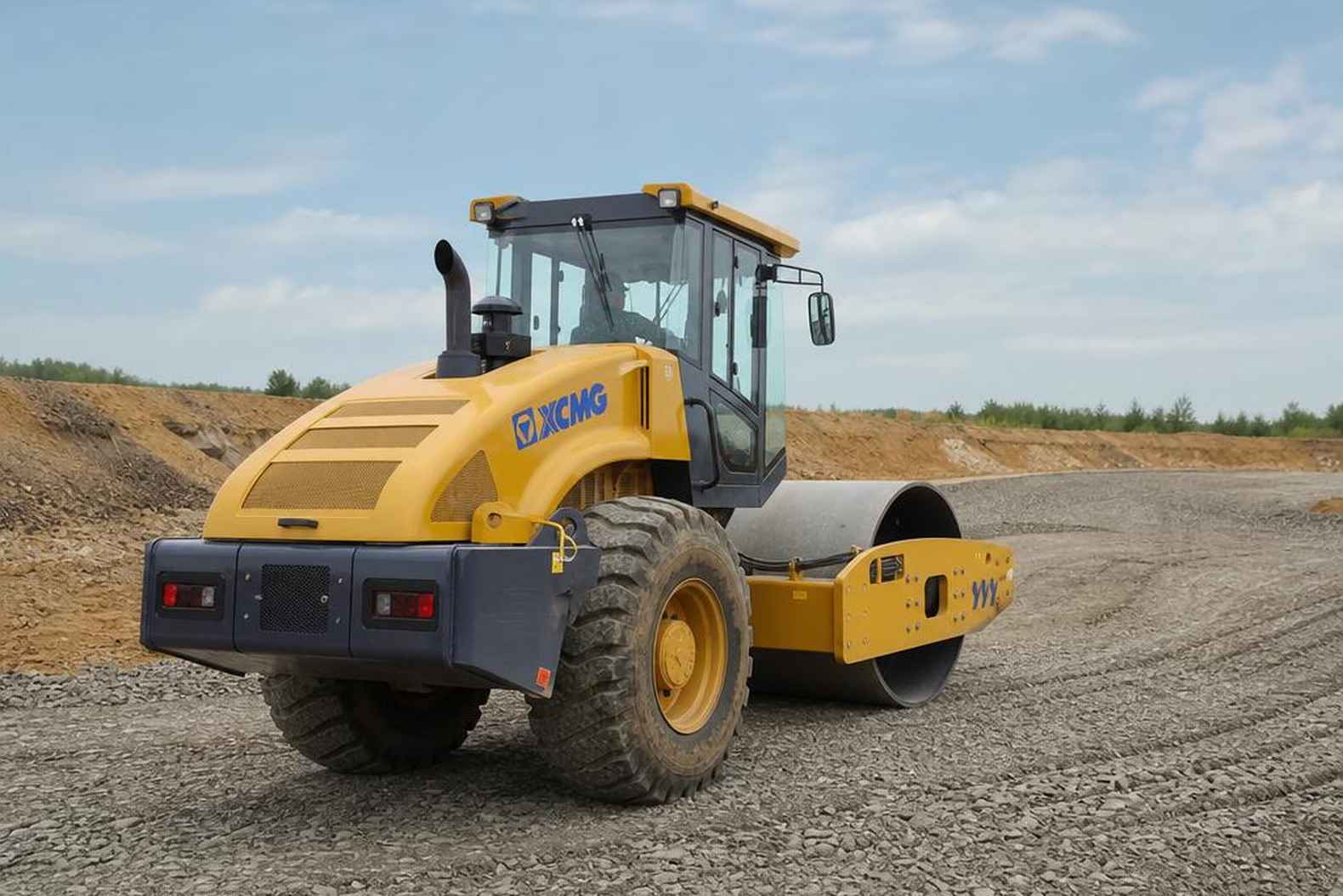

Маневренность и управляемость на объекте

Минимальный радиус поворота XS143 - 6415 мм. Для 14-тонного грунтового катка с рабочей шириной 2130 мм приемлемый результат. Достигается за счет шарнирно-сочлененной рамы с углом поворота ±33°: передняя и задняя секции машины поворачиваются относительно друг друга, а не через традиционный поворот ходовой части. На стесненных площадках, где разворот ограничен отбойниками, трубопроводами или соседними насыпями, радиус поворота определяет, влезет каток в рабочую зону или нет.

Шарнирное сочленение дает еще один эффект - задний валец идет по следу переднего. На узкой полосе уплотнения это означает, что оба прохода перекрывают одну и ту же ширину уплотнения без смещений. Для однородности результата важно: если задний валец уходит в сторону, появляются необработанные полосы и переуплотненные зоны рядом. С шарнирной рамой этого не происходит.

Максимальный преодолеваемый подъем - 40%. На насыпях автодорог и дамбах рабочие уклоны бывают 20-25%, и каток должен работать на них без потери тяги и управляемости. Гидростатический привод полного хода держит тягу на подъеме без рывков - в отличие от механической трансмиссии, где переключение передач на уклоне требует от оператора навыка. Здесь этой проблемы нет: 40% с запасом перекрывают реальные рабочие условия.

Электронная шина CAN управляет разгоном и торможением. Плавный набор скорости важен не только для комфорта оператора - резкий старт на уже уплотненном слое оставляет следы и нарушает поверхность. CAN-система не дает машине дернуться при трогании, даже если оператор работает рычагом резко.

Три системы тормозов: рабочий, стояночный и аварийный. На уклоне это не формальность - стояночный тормоз держит машину при выходе оператора из кабины, аварийный включается при падении давления в гидросистеме. Для работы на подъемах дамб и насыпей - обязательный минимум. Ходовая часть XS143 рассчитана на работу в условиях, где 40% уклона - не тест, а рабочая смена.

Кабина оператора и условия труда

Кабина XS143 сертифицирована по стандарту ROPS - защита при опрокидывании. На грунтовых работах у насыпей и дамб каток работает у края откоса, и ROPS - не бумажная опция, а реальный страховочный элемент конструкции. Кондиционер и обогреватель установлены серийно - не как опция за доплату. Для российского климата, где смена может начинаться при -20°C в марте и заканчиваться при +35°C в июле, это существенно.

Обзорность - честный вопрос. Из кабины XS143 хорошо видна рабочая зона перед передним вальцом и боковые стороны машины. Задний правый угол - традиционное слепое пятно для всех катков с высокой кормой. Зеркала закрывают часть этой зоны, но при движении задним ходом к бордюру или ограждению оператор работает по памяти и ориентирам. Обращаем ваше внимание: если объект предполагает плотную работу задним ходом у препятствий - стоит оценить, достаточно ли штатной оптики или нужна камера заднего вида как опция.

Уровень шума и вибрации в кабине - параметр, который производитель официально не публикует в базовых характеристиках, но он ощущается в конце 10-часовой смены. Двигатель Cummins 6BTAA5.9 известен низким уровнем шума для своего класса. Виброизоляция кабины у XS143 на уровне современных машин: кабина крепится через амортизаторы, прямой контакт с рамой отсутствует. По сравнению с катками предыдущего поколения 2010-х годов, где операторы к вечеру выходили с гудящими руками, разница заметная.

Эргономика рабочего места - джойстики и рычаги расположены без вытягивания рук. За 8 часов на объекте это снижает усталость реально, а не на бумаге. Операторы, которых я спрашивал после первой смены на XS143, отмечали именно посадку и управление - не как достоинство, а как «нормально сделали наконец».

Ваше внимание стоит обратить и на практику: зимой кабина выходит на рабочую температуру за 10-15 минут при исправном обогревателе. Летом кондиционер держит +22-24°C при внешних +35°C при закрытых окнах. Для оператора, который проводит в кресле по 10 часов в день на объекте без тени, - это вопрос не комфорта, а работоспособности к концу смены.

XS143 в линейке XCMG: когда он оптимален, а когда взять другую модель

XCMG входит в пятёрку крупнейших мировых производителей строительной и дорожно-строительной техники - рядом с Caterpillar, Komatsu, Volvo CE и Liebherr. Помимо катков, компания выпускает гусеничные краны, буровые установки, тяжелые вилочные погрузчики, ричстакеры и перегружатели пустых контейнеров, горно-шахтную технику, асфальтосмесительные установки, тягачи. На российском рынке техники XCMG представлена через сеть авторизованных дистрибьюторов - с офисами в Москве, Санкт-Петербурге, Екатеринбурге и других крупных городах.

Серия гидравлических одновальцовых виброкатков XCMG включает семь моделей от XS123 до XS223S. Выбор внутри серии определяется типом объекта и требованиями к уплотнению. XS123 весит около 12 000 кг и выдаёт статическую линейную нагрузку 282 Н/см - достаточно для грунтовых насыпей высотой до 40-50 см на дорогах третьей категории и промышленных площадках с умеренными нагрузками. Одновальцовый виброкаток XCMG в классе 12 т - правильный выбор для муниципального строительства и небольших подрядных организаций с ограниченным бюджетом на технику.

XS163 с массой 16 000 кг и нагрузкой около 450 Н/см работает там, где нужно агрессивное доуплотнение несущих слоёв - федеральные трассы первой категории, аэродромные основания, портовые зоны с интенсивным движением тяжёлой техники. Мощность 132 кВт позволяет работать на подъёмах с большим углом. Но за это платишь транспортными ограничениями: машина тяжелее, перегон между объектами требует разрешений и специальной оснастки.

XS143 занимает середину не по остаточному принципу, а по расчёту. 14 000 кг и 368-385 Н/см - это класс, закрывающий основную массу российских тендеров на строительство дорог второй и третьей категории, промышленных и складских площадок, жилых кварталов. Именно под эти объёмы работ ориентировано большинство региональных подрядчиков.

Итог по выбору модели: если объект - дороги второй категории, промышленные зоны, аэродромные вспомогательные покрытия с насыпью 50-70 см, XS143 закрывает задачу с запасом. Если бюджет и тип объекта допускают упрощение - смотрите XS123. Если объект федерального класса с жёсткими требованиями к коэффициенту уплотнения - XS163. Дистрибьютора для консультации по конкретному проекту ищите в официальной сети XCMG по регионам.

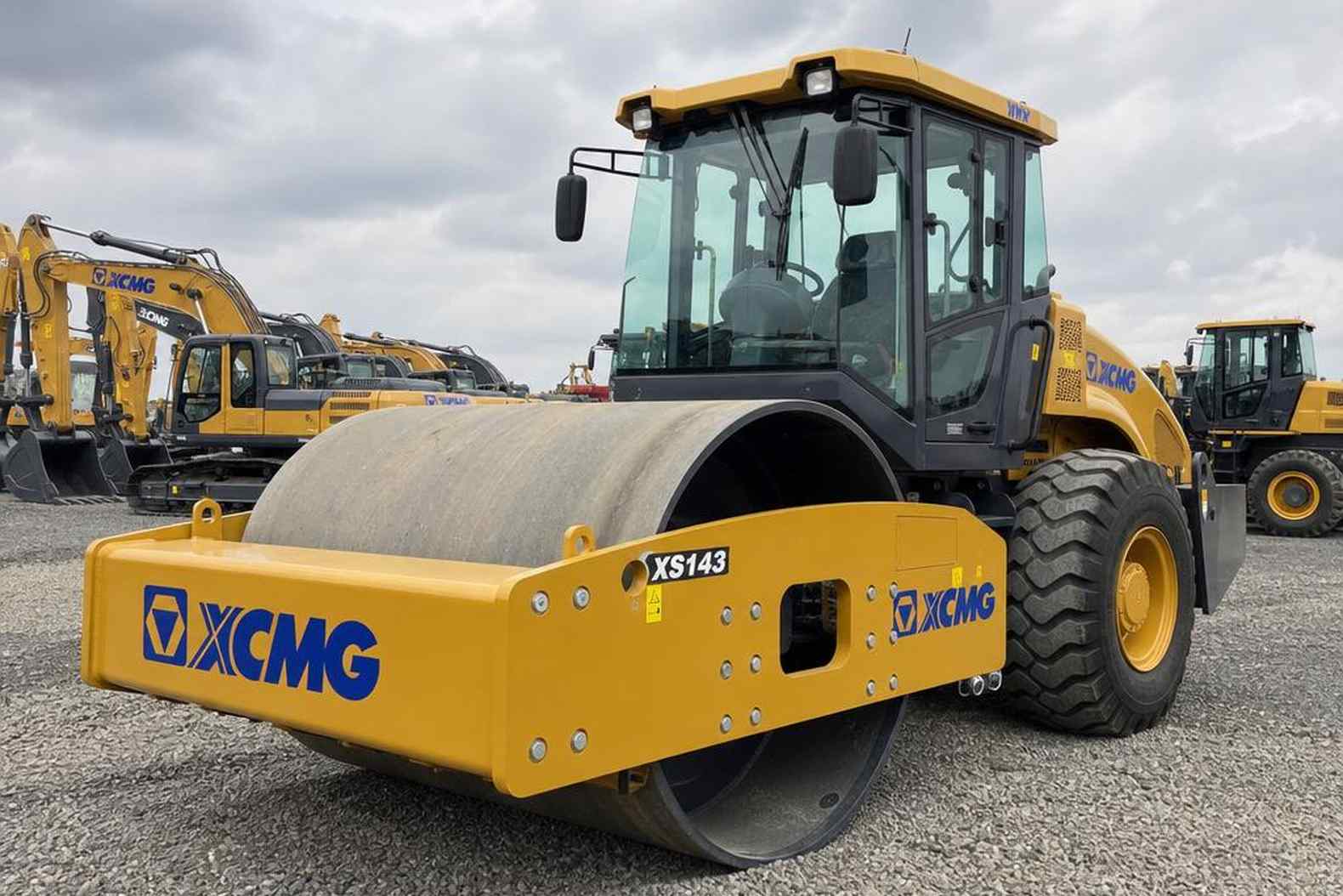

Цена, гарантия и покупка в России

По данным российских дилеров, стоимость XCMG XS143 составляет 7 872 000 - 8 050 000 руб. с НДС. Разброс в 178 000 руб. - это реальная разница между комплектациями: базовая кабина без кондиционера против полной версии с климат-контролем и расширенным набором датчиков. Для сравнения: японские и шведские аналоги в том же весовом классе обходились на 35-50% дороже при сопоставимых характеристиках.

Гарантия на XS143 у разных дилеров составляет 12-24 месяца или 2000-3000 моточасов - в зависимости от условий договора. Принципиальный момент при выборе дистрибьютора: разница между 2000 и 3000 моточасами для машины, работающей в две смены по 8 часов, - это почти полгода гарантийного обслуживания. Уточняйте этот параметр до подписания договора, а не после. Лизинг доступен от 0% первоначального взноса через партнёрские программы дилеров - условия зависят от лизинговой компании и срока договора.

Запчасти - отдельная история. До 2022 года основной канал поставки шёл через европейские хабы, что давало сроки 2-4 недели. После реструктуризации логистики сеть переориентировалась на прямые поставки из Китая и складские программы в России. Сегодня расходные позиции - фильтры, ремни, уплотнения - в наличии у крупных дилеров в Москве, Санкт-Петербурге и Екатеринбурге. Позиции второго уровня (гидравлические насосы, элементы вибросистемы) - под заказ, срок 3-6 недель. Это хуже, чем у технически аналогичных машин с развитой дилерской сетью, но лучше, чем было несколько лет назад.

XS143 - аргументированный выбор для подрядчика, который ищет машину класса 14 т с понятной экономикой: цена ниже европейских аналогов примерно на треть, ресурс двигателя Cummins 6BTAA5.9 до капремонта 15 000-20 000 моточасов, расход топлива в рабочем цикле 12-16 л/ч. Слабое место - глубина складских запасов запчастей пока уступает технике с более длинной историей на российском рынке. Это не приговор, но это нужно учитывать при планировании межсервисных интервалов и аварийного запаса запчастей (ЗИП).

По итогу: XS143 - рабочая лошадка среднего класса для российского дорожного строительства. Не флагман серии, но именно та машина, под которую дилеры держат склад запчастей, а операторы уже знают особенности поведения. Для большинства объектов этого достаточно.

Список литературы

1. XCMG Group - Официальная страница продукта XS143 // xcmg.com, 2024
2. Cummins Inc. - Двигатель 6BTAA5.9: технические данные и спецификации // Cummins.com, 2023
3. ФАУ «РОСДОРНИИ» - Технические требования к дорожным вибрационным каткам // Росдорнии, 2022
4. Строительные машины и оборудование: справочник / под ред. В.А. Баумана - М.: Машиностроение, 2020
