Замена масла и фильтров на катках XCMG - регламент ТО

Каток XCMG - машина, которая стоит денег и должна работать. Вопрос не в том, нужно ли её обслуживать, а в том, как делать это правильно. Тема ТО катков XCMG обросла мифами: «китайские не требуют такого ухода», «масло менял раз в год - и всё нормально», «оригинальные запчасти это развод». На практике у катков серий XS и XD есть чёткий регламент, и его соблюдение напрямую влияет на ресурс всех узлов - от двигателя до вибровозбудителя вальца.

Ниже - ТО катков XCMG по конкретным узлам: какое масло, сколько литров, через сколько часов менять. Без общих слов, с цифрами из сервисной документации и практики эксплуатации.

Регламент ТО катков XCMG: когда и что делать

Техническое обслуживание дорожного катка - не формальность из инструкции, а прямое условие ресурса машины. У катков XCMG серий XS и XD регламент обслуживания жёсткий и чётко привязан к моточасам. Отклонение допускается не более чем на 10% от заявленного интервала - это позиция производителя, и она разумна.

Начинается всё с обкатки. Первое ТО проводится через 50-100 моточасов после ввода машины в эксплуатацию. В этот период детали притираются, масло набирает металлическую стружку, и его нужно слить как можно раньше. Пропустить обкатку - значит гонять двигатель и гидравлику на загрязнённом масле в самый критичный период.

Дальше работает стандартный регламент: ТО-1 проводится каждые 250 моточасов, ТО-2 - каждые 500, ТО-3 - каждые 1000. Кроме этого, есть ежесменное обслуживание - визуальный осмотр, проверка уровней, контроль давления в шинах (для пневмокатков) и состояния вальцов перед каждым выходом на объект.

Каждый уровень ТО имеет свой объём работ. ТО-1 - прежде всего моторное масло и фильтр, а также проверка затяжек и уровней во всех узлах. ТО-2 добавляет масло в мостах и бортовых передачах, обслуживание возбудителя вальца. ТО-3 - полный цикл: гидравлика, все фильтры, ремни, все регулировки.

Плановое техническое обслуживание по регламенту удобно вести в журнале моточасов. На XCMG XS143, который весит 14 300 кг и работает в плотной городской застройке или на дорожных объектах с высокой загрузкой, 1000 моточасов набирается за 1,5-2 сезона при нормальном режиме. Для малонагруженных машин срок растягивается, но это не повод сдвигать ТО-3 - масло деградирует и по времени, а не только по часам.

Диагностика при каждом ТО - это не просто отметка в журнале. Давление в гидросистеме, температура масла, состояние вальцов и ходовой части смотрятся в комплексе. В условиях пыли или высоких температур воздушные и гидравлические фильтры меняют чаще регламента.

Гарантия XCMG - 2000 моточасов или 12 месяцев. Чтобы не потерять её при гарантийном случае, журнал ТО должен быть заполнен без пропусков. Сервисный центр первым делом смотрит именно на него.

Регламент обслуживания XCMG - один из наиболее детально прописанных среди китайских производителей спецтехники. Интервалы реалистичны, перечни работ конкретны. Главное - не сдвигать ТО «на потом» в конце сезона, когда машина сделала свои часы, но уходит на зимнее хранение.

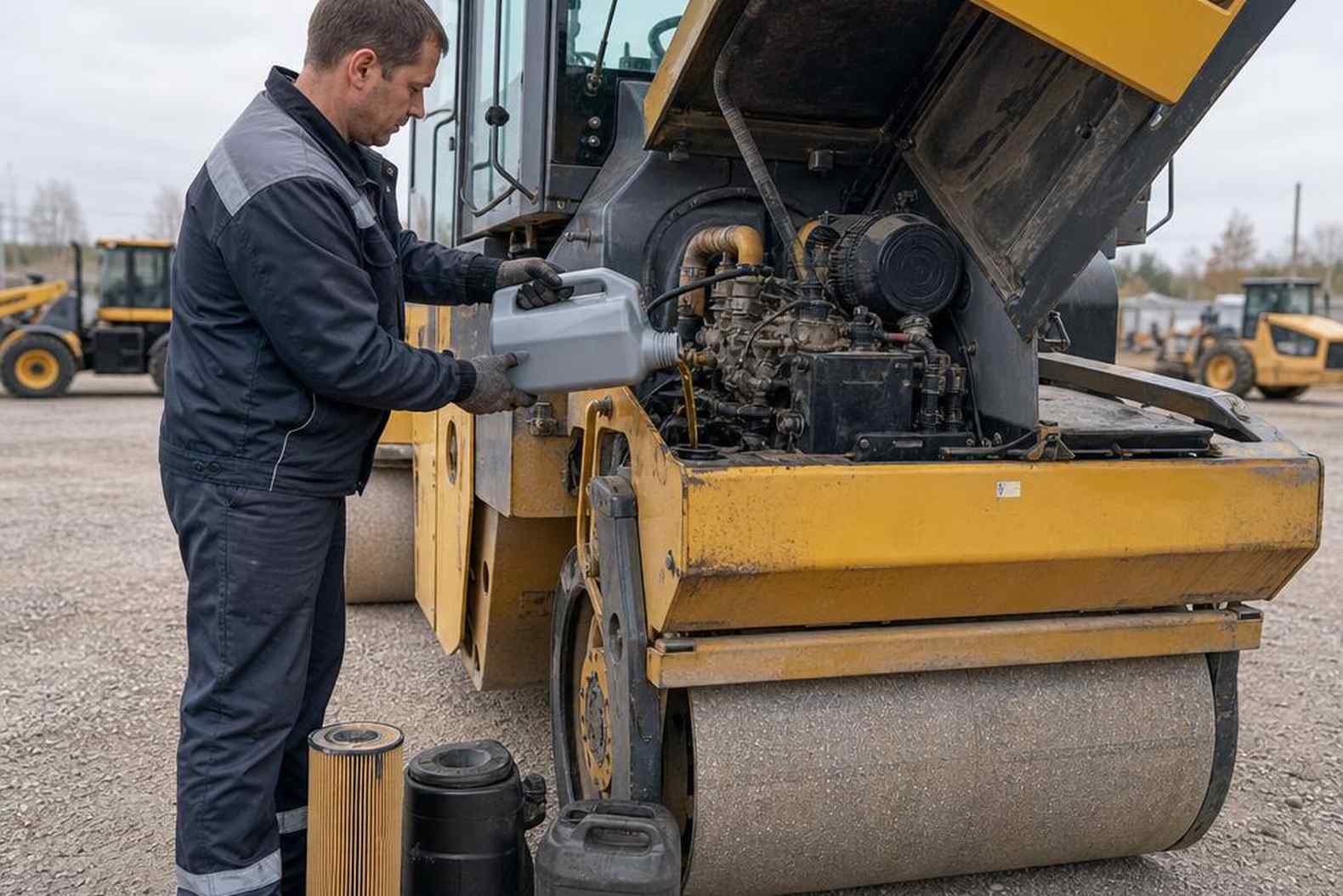

Моторное масло для катка XCMG: марка, вязкость и сроки замены

Вопрос «какое масло лить в каток XCMG» возникает у каждого механика, который получает машину впервые. Ответ конкретный: вязкость SAE 10W40, класс не ниже API CI-4 или ACEA E7. Это рабочая вязкость для дизельного двигателя с турбонаддувом в условиях умеренного климата - работает и в +5, и в +40.

Объём моторного масла в катке XCMG - 25 литров. Это нужно знать при подготовке к ТО, чтобы не оказаться на объекте с неполной канистрой. Масляный фильтр меняют всегда вместе с маслом, без исключений. Фильтр без замены масла или масло без фильтра - деньги на ветер.

Двигатель катка XCMG требует замены масла каждые 250 моточасов - это интервал ТО-1. При среднесменной нагрузке 8-10 часов в сутки 250 моточасов набегает примерно раз в месяц в пиковый сезон. На практике часть эксплуатантов сдвигают замену масла «чуть позже» - на 270-280 часов. Производитель допускает отклонение до 10%, то есть до 275 моточасов. Дальше - нарушение регламента.

Отдельно про обкатку. Первое ТО катка XCMG проводится через 50-100 моточасов - не плановая замена масла, а обязательная процедура ввода в эксплуатацию. За первые 50 часов работы двигатель притирает детали, и в масло уходит мелкодисперсная металлическая взвесь. Если её не слить вовремя, эта взвесь начинает работать как абразив. За 5 лет в цехе я видел двигатели, у которых задиры на вкладышах появились именно из-за пропущенного ТО-0 - хозяин думал, что «новая машина, масло чистое, подождём».

Замена масла и фильтров при обкатке - не перестраховка, а базовое требование. Пропустить её и сэкономить 5 000 рублей, чтобы потом потратить 150 000 на ремонт двигателя, - классика.

При замене масла обязательно проверяйте уровень через 10-15 минут после запуска: новый масляный фильтр заполняется маслом и уровень в картере падает. Долейте до метки MIN-MAX - это обязательный финальный шаг. Используйте только масло одного производителя и одной вязкости при доливке между заменами - смешивать разные базы не рекомендуется.

По маркам масла: дизельный двигатель катков XCMG серий XS и XD работает на маслах XCMG собственного бренда, Shell Rimula R4 10W40, Mobil Delvac MX 15W40 (при высоких температурах), Лукойл Дизель М-10ДМ и аналогах. На этикетке должны быть допуски API CI-4 или выше. Масло API CG-4 для современных турбодизелей не подходит - его класс морально устарел.

Интервал замены масла - каждые 250 моточасов - это правило для нормальных условий. В условиях высокой запылённости, работы с каменной крошкой или при температуре воздуха выше +35°C разумно сократить интервал до 200 моточасов или хотя бы делать экспресс-анализ масла через специализированную лабораторию - там по содержанию металлов определяют, когда реально пора менять.

Состояние масла проверяют щупом при каждом ежесменном осмотре: уровень, цвет, запах. Чёрное масло - норма для дизеля. Серое или молочное - признак попадания охлаждающей жидкости, и это уже аварийная ситуация, машина не выходит на объект до выяснения причины.

Гидравлическое масло катка XCMG: что заливать и когда менять

Гидростатический привод - основа ходовой системы катка. На машинах XCMG серий XS и XD он управляет и движением, и вибрацией вальца. Гидравлическая система работает под постоянной нагрузкой, а гидравлическое масло - один из самых нагруженных расходников.

Гидравлическая система катка XCMG вмещает около 170 литров масла. При планировании ТО-3 нужно запасти 170+ литров масла плюс гидравлические фильтры, которые меняются вместе с ним.

Производитель рекомендует масла класса HVLP по DIN 51524-3 - гидравлические масла с пакетом присадок для работы при переменных температурах и давлениях. Конкретная вязкость зависит от сезона: HVLP 32 используют летом при температуре эксплуатации от +15°C и выше, HVLP 46 - осенью и зимой, при работе в диапазоне от -10°C до +25°C. Путать их нельзя: HVLP 32 при низкой температуре теряет давление, HVLP 46 летом греется сильнее нормы.

XCMG рекомендует оригинальные масла собственной линейки, и в гарантийный период это разумная позиция. Аналоги от Shell (Tellus S2 V 32/46), Mobil (DTE 10 Excel), Лукойл (Гидравлик HVLP) с соответствующими параметрами работают не хуже - главное, чтобы на этикетке стоял класс HVLP и нужная вязкость, а не просто «гидравлическое масло».

Уровень масла в гидравлической системе проверяют ежесменно через смотровое стекло бачка. Машина при этом стоит на ровной поверхности, двигатель заглушен. Падение уровня ниже метки MIN без видимых подтёков - повод искать внутреннюю утечку: изношенные уплотнения насоса или гидромотора привода хода.

Замена гидравлического масла каждые 1000 моточасов - минимальный интервал при нормальных условиях. При высокой запылённости или работе в условиях сильного нагрева рекомендую брать пробу масла на анализ после 700-750 моточасов.

Признаки загрязнения гидравлического масла видны невооружённым глазом: потемнение (нормальное масло HVLP светло-жёлтое или янтарное), появление пены при работе системы, металлический запах. Пена - особенно тревожный сигнал: воздух или вода в системе. Вода в гидравлике при замерзании разрушает насосы - ремонт на 200-400 тысяч рублей.

Если не менять гидравлическое масло по регламенту, деградация идёт по нескольким направлениям. Присадки пакета вырабатываются - масло теряет антиизносные свойства, и пара «насос-распределитель» начинает изнашиваться быстрее. Окисление масла ведёт к образованию лаковых отложений на клапанах гидрораспределителя - они начинают залипать, управление машиной становится рваным. Загрязнённое масло забивает гидравлические фильтры раньше срока, а при забитом фильтре система переходит на байпас и работает вообще без фильтрации.

Гидравлическая система катка связана с вибровозбудителем вальца через отдельный гидромотор. При замене гидравлического масла убедитесь, что фильтр возбудителя тоже заменён - на некоторых моделях серии XS он отдельный. Вибрация работает на высоких частотах и генерирует тепло, что ускоряет деградацию масла в этом контуре.

Перед заливкой нового масла систему нужно промыть. Особенно если предыдущее масло сильно потемнело или машина простояла больше сезона. Промывочную жидкость прогоняют через систему на холостом ходу 15-20 минут, затем сливают и заливают рабочее масло. Экономия на этом шаге выходит боком через 300-400 часов, когда осадок со стенок труб начинает забивать гидрораспределители.

Трансмиссия и мосты катка XCMG: масло, объёмы и интервалы

Задний мост катка XCMG - один из самых нагруженных узлов всей машины. Он принимает крутящий момент от трансмиссии и распределяет его на колёса через бортовые передачи. Постоянные реверсы, уклоны, перегрузки при уплотнении - масло в мостах работает в жёстком режиме. За пять лет в цехе я видел, что бывает, когда этот узел обслуживают «на глаз» или пропускают интервалы.

Задний мост катка XCMG требует масла класса EP 80W90 GL-5, объём - 15 литров. Интервал замены - каждые 500 моточасов без исключений. Допустимое отклонение от интервала ТО не превышает 10%, то есть максимум 550 часов - и это уже предел. Масло GL-5 с противозадирными присадками EP (Extreme Pressure) выбрано не случайно: гипоидная передача в мосту работает при высоких нагрузках и требует именно такой защиты от задира зубьев.

Бортовые передачи катка XCMG требуют масла того же типа - EP 80W90 GL-5, но объём меньше: 8 литров на каждую сторону (итого 16 л на два редуктора). Интервал замены - те же 500 моточасов. Первичная замена масла в мостах и бортовых передачах проводится при ТО-2, то есть после первых 500 моточасов с начала эксплуатации. До этого момента масло уже залито с завода, но после обкатки металлической стружки в нём накапливается достаточно, чтобы заменить его досрочно.

Трансмиссионное масло 80W90 GL-5 в мостах - не универсальный вариант «подойдёт что-нибудь похожее». Замена на GL-4 или другую вязкость без согласования с сервисной документацией ведёт к ускоренному износу зубьев шестерён.

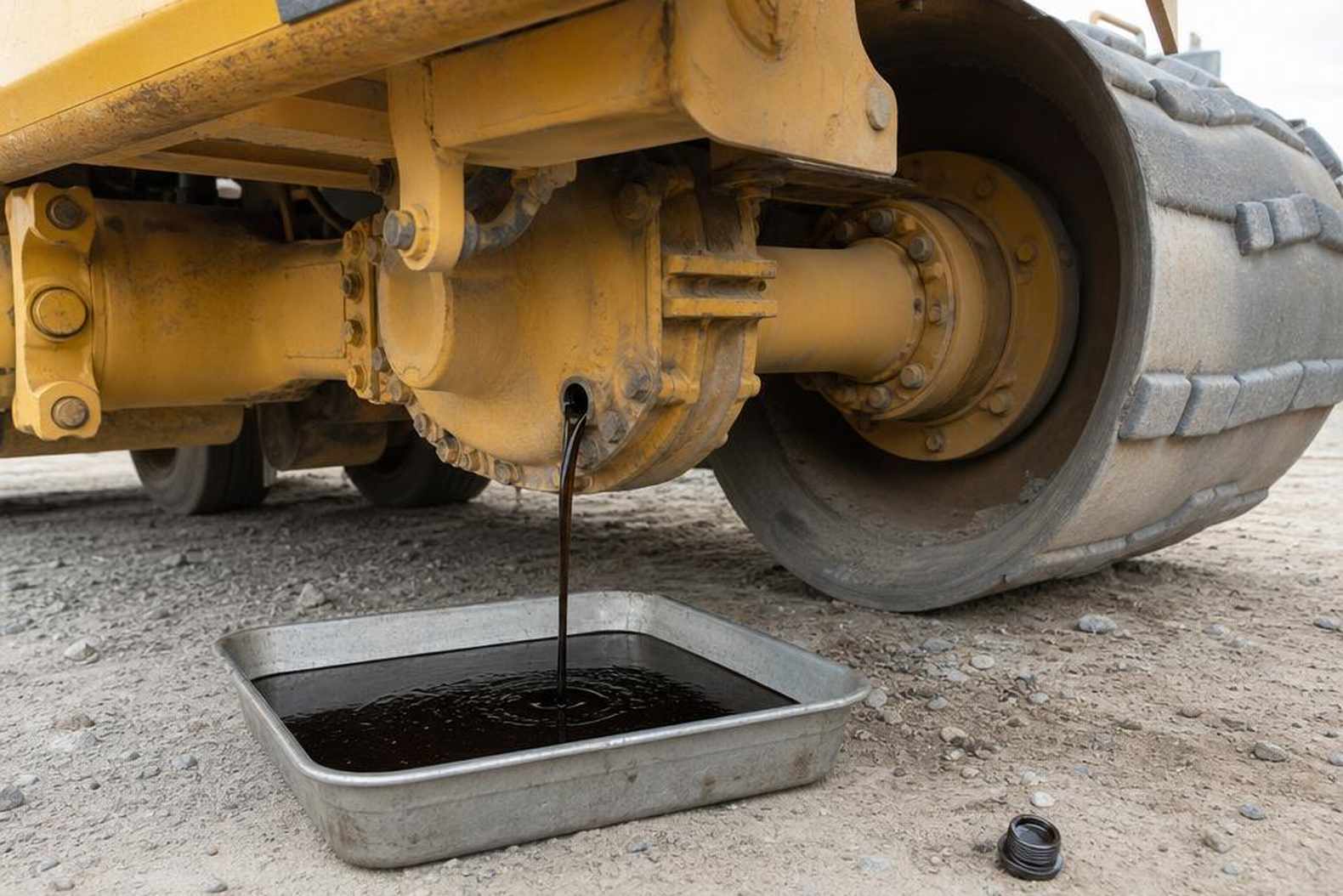

Как слить масло из заднего моста: машина должна быть прогрета до рабочей температуры (масло сливается лучше горячим), после чего нужно заглушить двигатель и дать давлению упасть. Сливная пробка на мосту находится в нижней точке картера - обычно с внешней стороны кожуха. Перед откручиванием подставьте ёмкость не менее 20 литров: масло выходит быстро. Заливная пробка - сбоку картера, на уровне контрольного отверстия. После заливки проверьте уровень: масло должно доходить до нижнего края заливного отверстия.

Признаки износа масла в трансмиссии и мостах: потемнение (чёрный цвет с металлическим отблеском), запах горелого, наличие стружки на магнитной пробке. Если стружки много - это не норма обкатки, это сигнал вскрытия и дефектовки узла. Замена масла в трансмиссии по факту цвета без учёта моточасов - ошибка в обе стороны: можно заменить слишком рано или, что хуже, слишком поздно, когда масло уже потеряло присадки.

Состояние масла в мостах напрямую влияет на ресурс всего привода. Замена масла в трансмиссии каждые 500 часов - это не перестраховка производителя, это минимально необходимый ресурс работы присадок EP в условиях строительной площадки. Масло в мостах катка XCMG стоит в разы меньше ремонта редуктора или замены шестерён - это арифметика, которую я объяснял директорам ещё в цехе.

Вибровозбудитель вальца: самый забытый узел при ТО катка

Если составлять список узлов, которые чаще всего пропускают при техническом обслуживании катков, вибровозбудитель вальца стоит первым. Не двигатель, не гидравлика - именно он. Причина простая: он спрятан внутри вальца, пробка к нему не всегда очевидна, и в общем контрольном листе ТО этот пункт легко потерять среди более «видимых» позиций.

Вибровозбудитель вальца - это механизм, создающий вибрацию для уплотнения покрытия. Внутри - эксцентриковый вал с дебалансными грузами, который раскручивается до нескольких тысяч оборотов в минуту. Этот вал вращается в подшипниках, вся конструкция работает в масляной ванне. Масло в вибровозбудителе смазывает подшипники и отводит тепло, которого при таких оборотах немало.

В высокочастотном режиме вибровозбудитель работает при температурах, которые масло держит на пределе своих характеристик. Замена масла в вальце каждые 500 моточасов - не формальность, а условие выживания узла.

Что происходит, если пропустить замену масла в вибровозбудителе? Сначала - ускоренный износ подшипников эксцентрикового вала. Этот процесс не виден снаружи и не сопровождается явными звуками в первые несколько сотен часов. Потом появляется посторонний шум при работе вибрации, нарастающий стук. К моменту, когда оператор замечает проблему, подшипники уже разрушены. Ремонт вибровозбудителя - это демонтаж вальца, вскрытие, замена подшипников и эксцентрикового вала. Трудоёмкость и стоимость несопоставимы с ценой масла и 30 минутами работы механика.

Где находится пробка вибровозбудителя: на торце вальца, обычно с левой стороны (со стороны привода). На катках XCMG серии XS - одна пробка заливная и одна сливная, расположены диаметрально. Чтобы слить масло из вальца, нужно провернуть валец так, чтобы сливная пробка оказалась внизу. Делается вручную при отключённом приводе и заглушённом двигателе. Объём масла в вибровозбудителе уточняйте по конкретной модели в сервисной документации: у XS123 и XS163 он различается.

Для замены масла в вибровозбудителе используется специальное трансмиссионное масло, указанное в регламенте. Не гидравлическое, не моторное - именно трансмиссионное, подходящее для узлов с высокими нагрузками на подшипники. Использование «похожего» масла из того, что есть на складе, - одна из причин поломок, которые не попадают под гарантию.

Интервал замены масла в вальце - 500 моточасов, совпадает с ТО-2. Это удобно: один регламентный выезд закрывает и мосты, и бортовые передачи, и вибровозбудитель. Но именно это удобство создаёт ловушку: механик идёт по привычному маршруту - двигатель, гидравлика, мосты - и вибровозбудитель остаётся в конце листа. Если работа затянулась или расходники закончились, последние пункты переносятся «на следующий раз». Следующий раз наступает через 500 часов, а не завтра.

За годы в отрасли я видел несколько случаев, когда дорогостоящий ремонт вибровозбудителя списывали на «заводской дефект» - а в сервисной книжке не было ни одной отметки о замене масла в вальце. Механику, который не знал историю машины, связать причину с пропущенным ТО было сложно. Журнал обслуживания именно в таких случаях становится ключевым документом.

Фильтры при ТО катка XCMG: что, когда и зачем

Замену фильтров при ТО катка часто сводят к «меняй раз в сезон». На практике у каждого типа фильтра свой интервал, своя логика и своя цена ошибки.

Масляный фильтр меняется каждые 250 моточасов - вдвое чаще остальных. Это единственный фильтр с таким коротким интервалом в регламенте XCMG. Причина: моторное масло работает в условиях постоянных тепловых нагрузок, и фильтрующий элемент засоряется быстрее. Если пропустить замену масляного фильтра на отметке 250 часов и дотянуть до 500, фильтр переходит в режим перепускного клапана - масло идёт в обход фильтрующего элемента. Двигатель продолжает работать, но уже без фильтрации. Это не гипотетический сценарий.

Топливный фильтр меняется каждые 500 моточасов. Интервал совпадает с ТО-2. Здесь важно учитывать качество топлива на конкретном объекте: если заправка идёт с нестандартного хранилища или в регионе проблемное дизельное топливо, фильтр засоряется быстрее. Визуальный контроль - не замена замены по интервалу: фильтр может выглядеть чистым снаружи, но быть забитым внутри.

Оригинальные запчасти XCMG для фильтров имеют конкретные характеристики по тонкости фильтрации и пропускной способности. Аналог «той же размерности» может не соответствовать по этим параметрам - и это не паранойя, а реальный риск для прецизионной гидравлики.

Воздушный фильтр работает по двухшаговому регламенту. На 250 моточасах - обязательная чистка: продувка сжатым воздухом изнутри наружу (не наоборот, иначе загрязнение вбивается в поры элемента). На 500 моточасах - замена, независимо от того, насколько чистым выглядит элемент. В пыльных условиях - на строительстве дорог, в карьерах, при работе на грунтовых площадках - интервал чистки сокращается до 125-150 часов. Засоренный воздушный фильтр ведёт к обогащению топливо-воздушной смеси, перерасходу топлива и нагару в цилиндрах.

Гидравлический фильтр имеет самый длинный интервал - 1000 моточасов. Но длинный интервал не означает, что фильтр можно игнорировать до срока. После любого ремонта гидравлических компонентов фильтр меняется внеплано. Гидравлика катков XCMG работает с давлениями, при которых металлическая стружка от ремонта за несколько часов уничтожает золотники и насосы.

По вопросу оригинальных фильтров против аналогов: я не сторонник огульного «только оригинал». Но есть позиции, где аналог - это лотерея. Гидравлический фильтр - один из них: неправильная тонкость фильтрации при высоком давлении гидравлической системы даёт последствия, которые дилеры не считают гарантийным случаем. Масляный фильтр - аналог допустим, если производитель с именем и характеристики подтверждены документально. Воздушный и топливный - аналоги работают нормально при соблюдении размерности и параметров фильтрации.

Запасные фильтры стоит держать на складе под следующий интервал. Ситуация, когда ТО просрочено из-за ожидания фильтра, - не редкость на удалённых объектах. Масляный фильтр должен быть под рукой каждые 250 часов - это минимальный неснижаемый запас. Нарушение сроков замены фильтров - одно из оснований для отказа в гарантийном ремонте, и сервисный центр при проверке журнал смотрит именно на это.

Типичные ошибки при обслуживании катков XCMG и их последствия

За годы в отрасли я видел одни и те же ошибки - на разных объектах, с разными машинами, с разными механиками. Перечислю конкретно, без дидактики: просто что случается и почему это проблема.

Пропуск ТО-0 (обкатка). Первое ТО через 50-100 моточасов пропускают реже, чем раньше, но всё ещё пропускают. Логика простая: машина новая, масло чистое, зачем менять. Но именно в период обкатки масло набирает металлическую стружку от приработки деталей - и если её не слить, она начинает работать как абразив. Пропуск этой точки закладывает ускоренный износ на весь ресурс машины. Двигатели с выработкой 3000 часов, которые отходили 1200 моточасов, - это не миф.

Неправильная вязкость масла по сезону. Трансмиссионное масло 80W90 выбрано для нормальных условий эксплуатации. В зимних условиях при температурах ниже -15...-20°C этот продукт загустевает до состояния, при котором старт даёт сухое трение в мостах первые минуты работы. Некоторые операторы переходят на 75W90 для зимы - это обосновано. Летнее масло круглый год в условиях российского климата - причина поломки, которая не всегда связывается с неправильной вязкостью при диагностике.

Смешивание масел разных производителей. Ситуация: масло закончилось, нужно долить, под рукой другой бренд той же вязкости. Разные производители используют разные пакеты присадок, которые могут реагировать друг с другом. Результат - выпадение осадка, потеря характеристик, засорение масляных каналов. Если долить пришлось - при первой возможности полная замена, не дожидаясь планового интервала.

Своевременное техническое обслуживание - это не бюрократия производителя. Это условие, при котором гарантия XCMG (2000 моточасов или 12 месяцев) работает. Нарушение регламента лишает права на гарантийный ремонт автоматически.

Пропуск вибровозбудителя при ТО. Износ узлов вибровозбудителя при пропуске замены масла нарастает незаметно. К моменту, когда появляется явная неисправность - стук, снижение амплитуды вибрации - подшипники уже под замену. Ремонт вибровозбудителя не попадает под гарантийный случай, если в сервисной книжке нет отметок о плановых заменах масла в вальце.

Использование дешёвых аналогов фильтров. Дешёвый масляный фильтр может иметь обратный клапан, который не держит давление, или фильтрующий элемент с неправильной тонкостью. Дешёвый гидравлический фильтр при высоком давлении системы - это риск прорыва и загрязнения всей гидравлики стружкой и ворсом. Экономия на фильтре в 500-800 рублей может привести к ремонту гидравлического насоса за 80-150 тысяч.

Откладывание ТО до конца сезона. Логика понятна: машина работает, объект горит, простой стоит денег. Проблема в том, что масло в мостах, двигателе и вибровозбудителе не ждёт удобного момента. После 600 часов вместо 500 присадки уже не работают в полную силу. После 800 масло деградировало. Сервис в конце сезона обнаруживает либо ускоренный износ, либо уже случившуюся поломку.

Все эти ошибки объединяет одно: их последствия видны не сразу. Катки XCMG - техника с ресурсом, который зависит от обслуживания больше, чем кажется. Без регламента прогноза нет. Износ узлов при нарушении регламента не линейный - он ускоряется по мере накопления ошибок. Единственный способ держать машину в рабочем состоянии сезон за сезоном - журнал моточасов, запас расходников на складе и механик, который знает, что вибровозбудитель тоже надо открывать.

Список литературы

1. XCMG Construction Machinery Co., Ltd. - Руководство по эксплуатации и техническому обслуживанию дорожного катка XS142J // XCMG, 2022
2. Коновалов С.И. - Техническое обслуживание строительных машин // Машиностроение, 2019
3. Лукойл-Смазочные материалы - Технический справочник: применение масел в строительной и дорожной технике // ЛУКОЙЛ, 2022
4. Prista Oil EOOD - Технические данные смазочных материалов для строительной техники: SHPD 10W40, EP 80W90, MHV HVLP 32 // Prista Oil, 2023
