Почему греется гидравлика Sany - 8 причин и диагностика

Нормальная температура гидравлики Sany - какая она должна быть

Первое, что спрашивают после сигнала тревоги на панели - «какая нормальная температура гидравлического масла в экскаваторе?». Отвечаю конкретно.

Для Sany SY215C рабочая температура масла в гидросистеме - 45-65 градусов Цельсия. В этом диапазоне гидравлика работает с расчётной вязкостью, уплотнения держат давление, насосы Kawasaki (производительность 2 x 220-234 л/мин) выдают паспортный ресурс. Объём гидросистемы - 239 литров, рабочее давление - 340 бар (34,3 МПа). Чуть выше или ниже нормального диапазона - КПД системы падает, нагрев растёт.

65-80 градусов - допустимое кратковременное превышение. Жара, тяжёлый грунт, гидравлика нагружена под завязку - температура ползёт вверх. Ещё не катастрофа, но уже сигнал: дать машине передышку, проверить уровень масла, посмотреть на радиатор. Долго в этом режиме не работают.

Выше 80 градусов - критическая зона. Масло нагревается выше расчётного предела, и начинается цепная реакция разрушения. Температура выше 80 градусов ведёт к разрушению уплотнений и прокладок - резина теряет эластичность, манжеты садятся, течи появляются именно там, где их меньше всего ждёшь.

За пять лет эксплуатации парка я видел, как перегрев убивал гидроцилиндры не сразу, а постепенно: сначала потеют штоки, потом начинаются внутренние перетечки, потом машина теряет усилие. К моменту, когда оператор замечает проблему, уже нужен капитальный ремонт.

Выше 90 градусов - аварийный режим. Скорость окисления масла удваивается каждые 10 градусов выше 70 градусов Цельсия - это не метафора, это химия. При 90 градусах масло деградирует в разы быстрее паспортного срока, образует лак и шлам, забивает фильтры и каналы гидрораспределителей. Масло HVLP рассчитано на рабочий диапазон до +60 градусов - то есть при 80+ система уже за пределами нормы.

Почему гидравлика перегревается даже у исправной машины? Чаще всего - внешние условия плюс режим работы. Жара выше 35 градусов, длительная работа без пауз, постоянный подъём груза у предела грузоподъёмности - гидравлика генерирует тепло быстрее, чем радиатор его отводит. Это ситуация управляемая. Хуже, когда перегрев возникает в нормальных условиях - тут уже симптом неисправности.

Почему сильно греется гидравлика - 8 причин

Перегрев гидравлики - не случайность и не «так бывает». За каждым случаем стоит конкретная физическая причина. Вот все восемь.

1. Засорённый гидравлический фильтр. Засоренный фильтр создаёт перепад давления, при котором масло продавливается через забитую фильтрующую среду с сопротивлением, а энергия давления превращается в тепло прямо в фильтре. Замена гидравлических фильтров - каждые 500-1000 моточасов. Пропустил замену - платишь перегревом. Индикатор засорения на большинстве экскаваторов есть, но операторы нередко его игнорируют.

2. Низкий уровень масла в баке. Малый объём масла в баке ускоряет нагрев - меньше теплоёмкость системы. Та же логика, что с радиатором при малом объёме воды: одно и то же количество тепла разогревает меньший объём сильнее. При низком уровне масло не успевает охладиться в баке между циклами прокачки через насос.

3. Неправильная вязкость масла. Слишком густое масло - насосу тяжелее его перекачивать, растут гидравлические потери, всё лишнее уходит в тепло. Слишком жидкое - увеличиваются внутренние перетечки через зазоры, та же картина. Причины перегрева гидравлики после замены масла нередко именно в этом: залили не тот сорт. Рекомендованный стандарт для Sany SY215C - HVLP ISO VG 46, и это не просто маркетинг.

4. Забитый радиатор охлаждения. Теплообменник гидросистемы должен иметь запас мощности 20-30 процентов от расчётной нагрузки - буфер на случай жары и тяжёлых циклов. Забитые соты радиатора этот буфер уничтожают. Пыль, тополиный пух, строительная мука - всё это забивает соты, и теплообмен падает. Видел радиаторы, которые внешне выглядели чистыми, но между рядами сот была спрессованная грязь толщиной сантиметр.

5. Внутренние утечки в гидроаппаратуре. Масло под давлением 340 бар перетекает через изношенные уплотнения, распределители, гидромоторы - вся эта энергия нагревает масло. Чем старше машина и хуже состояние уплотнений, тем выше фоновая температура гидравлики.

6. Износ гидронасоса. Изношенный насос Sany гоняет масло «вхолостую» через внутренние зазоры, не создавая полезного давления, но создавая тепло. Новый насос с КПД 95% и изношенный с КПД 80% - разница в 15% мощности, ушедшей в нагрев. На Sany SY215C стоят насосы Kawasaki - ресурсные, но не вечные.

7. Постоянное срабатывание переливного клапана. Клапан должен срабатывать эпизодически, при пиковых нагрузках. Если он открыт постоянно - система работает в режиме постоянного дросселирования, вся избыточная энергия уходит в тепло. Разница температур масла до и после клапана больше 5-7 градусов - признак неисправности. Причина - неправильная настройка давления или зависший золотник.

8. Работа под перегрузкой. При работе на пределе - рыхление мёрзлого грунта, подъём предельного груза часами без перерыва - тепловыделение в гидросистеме растёт пропорционально нагрузке, а мощность охлаждения остаётся постоянной. Система входит в тепловой дисбаланс. Охлаждение при таких режимах требует не менее 10-20 процентов от номинальной мощности.

Загрязнённое масло - причина отказов гидравлики в 80 процентах случаев выхода из строя. Это данные сервисных инженеров Sany. Большинство «износов» насосов и гидромоторов - это на самом деле абразивный износ от загрязнений.

Масло и фильтры - главные виновники перегрева

Если разобрать статистику гидравлических отказов, картина выходит неприятная: загрязнённое масло - причина до 80 процентов случаев выхода из строя гидравлики. Не износ от времени, не заводской брак - загрязнение. И перегрев часто идёт именно отсюда.

Загрязнённое масло работает иначе, чем чистое. Механические примеси создают дополнительное трение в узлах, вода снижает смазывающие свойства и вызывает кавитацию, продукты окисления забивают зазоры золотников. Всё это - дополнительные источники тепла и потери КПД. Рабочая температура гидросистемы Sany ползёт вверх, а оператор не понимает почему: внешне всё выглядит нормально.

Вязкость - второй критический параметр. Замена гидравлического масла Sany требует правильного подбора сорта под сезон. Летом - HVLP ISO VG 46 для экскаватора: нужная вязкость при рабочих температурах 45-65 градусов. Зимой, при температурах ниже -15 градусов, переходят на ISO VG 32 с более низкой вязкостью при холодном пуске.

Как часто менять гидравлическое масло в Sany - вопрос с конкретным ответом: каждые 1000 моточасов или 12 месяцев - что наступит раньше. При тяжёлых условиях работы (запылённость, температурные экстремумы, грязный грунт) интервал сокращают до 500-800 моточасов. Уровень масла в гидробаке проверяют ежесменно.

Почему гидравлика греется после замены масла? Три наиболее частые причины. Первая - залили не тот сорт, вязкость не соответствует сезону или температурным условиям. Вторая - при замене не промыли систему, и старое загрязнённое масло смешалось с новым: объём гидросистемы Sany SY215C - 239 литров, и при неполной замене старое масло остаётся в гидроцилиндрах, трубопроводах, гидромоторах. Третья - не заменили фильтры вместе с маслом, и загрязнения из старого фильтра продолжают циркулировать.

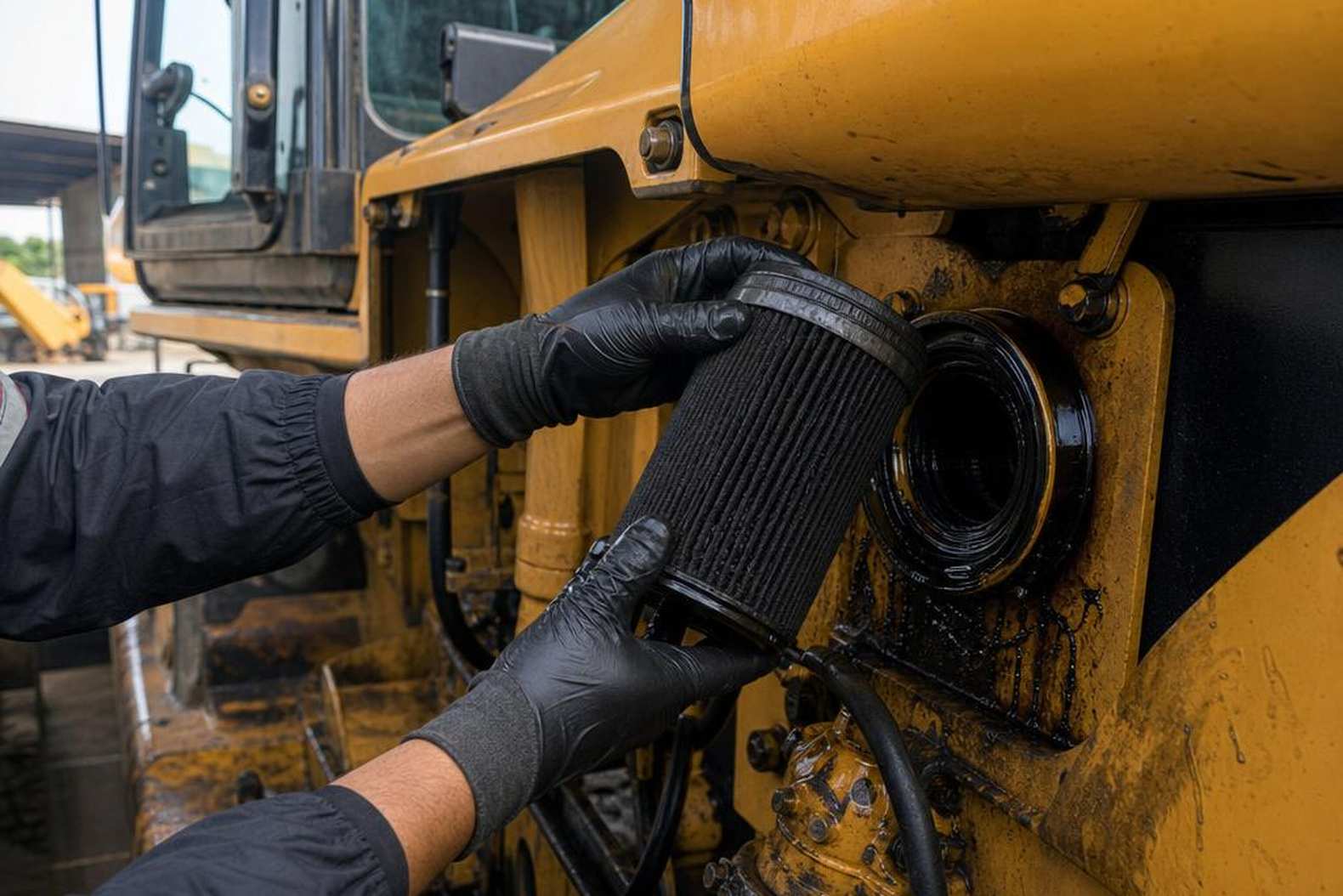

Интервал замены гидравлического фильтра - каждые 500-1000 моточасов в зависимости от условий работы. Фильтр сливной и фильтр всасывающий меняют по разным регламентам, поэтому смотрите сервисную книжку конкретно для SY215C, там расписано по каждой позиции. Засоренный фильтр создаёт перепад давления, который напрямую нагревает масло - это прямая связь между техобслуживанием и температурой гидравлики.

Просроченное масло деградирует быстрее, чем многие думают: скорость окисления удваивается каждые 10 градусов выше 70 градусов Цельсия. Если машина работала с перегревом - масло могло состариться за 400-500 часов вместо паспортных 1000. При очередном ТО обязательно делайте анализ масла, а не просто смотрите на цвет.

Аналогичная логика работает для тракторов: причины высокой температуры масла трактора - те же самые фильтры, тот же подбор вязкости, те же интервалы. Разница только в конструкции системы охлаждения и объёме бака. На тракторах бак часто меньше, поэтому недостаточный объём масла в баке - ускоренный нагрев из-за меньшей теплоёмкости системы - встречается чаще, чем на экскаваторах.

Радиатор и система охлаждения - проверяем первым делом

Когда машина начинает греть масло - первый узел, который смотрю, это радиатор гидросистемы. Не фильтры, не насос, не клапаны. Именно радиатор, потому что 60-70% случаев перегрева на строительных площадках - банальное засорение внешнего оребрения. Пыль, тополиный пух, строительная мука, жирная копоть от дизелей - всё это садится на соты и перекрывает поток воздуха. Радиатор физически не может рассеять тепло через забитые ячейки.

Теплообменник гидравлики экскаватора должен иметь запас мощности 20-30% относительно расчётной тепловой нагрузки. Это норма проектирования, не перестраховка. Когда засорённый радиатор Sany теряет 30-40% эффективного сечения, запас исчезает, и система выходит за рабочий диапазон при первой же длительной нагрузке. На машинах серии SY300-SY365 радиатор гидросистемы и радиатор двигателя стоят в одном пакете. Грязь равномерно садится на оба - и перегрев гидравлики часто идёт параллельно с ростом температуры охлаждающей жидкости двигателя.

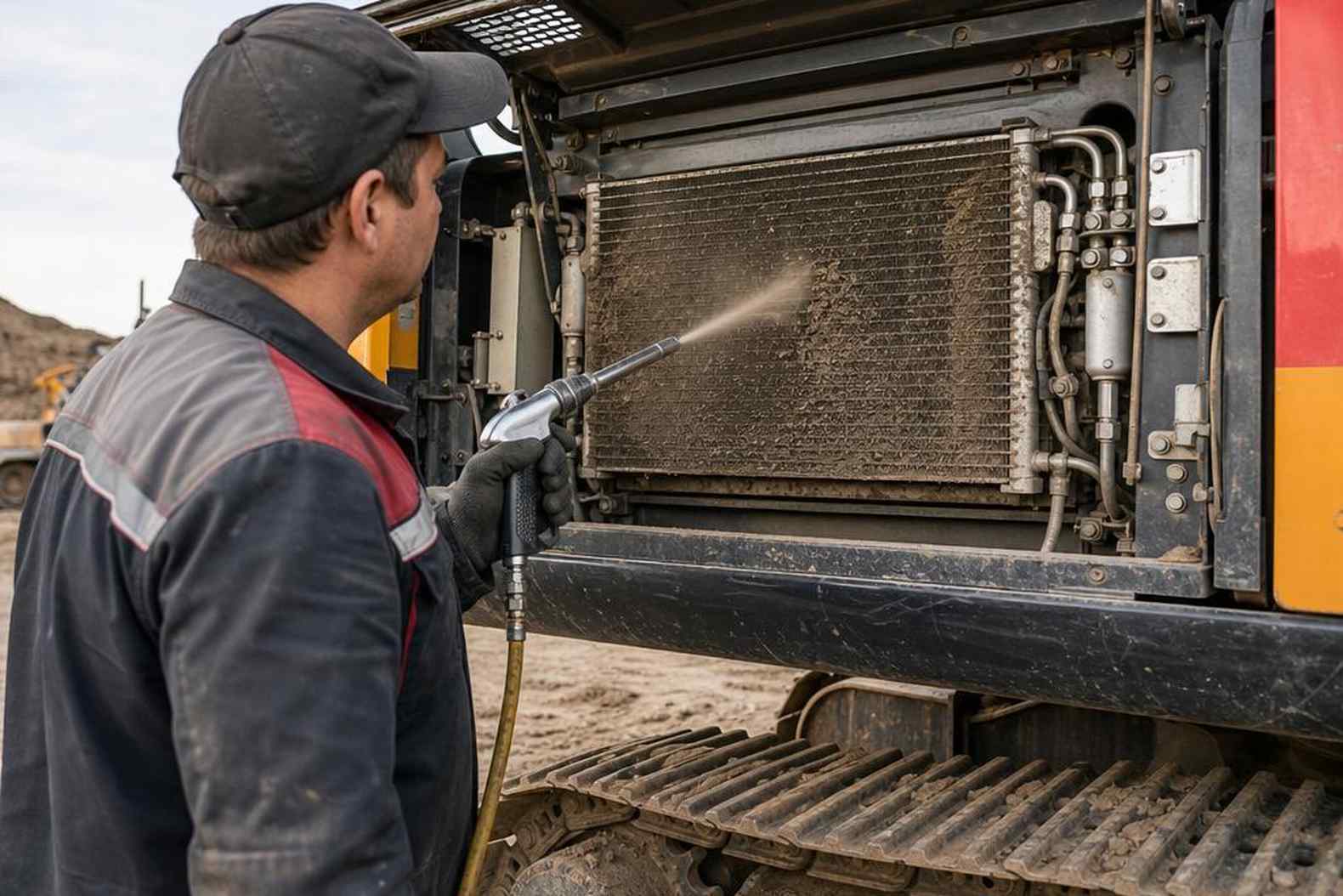

Чистка радиатора гидросистемы раз в 250-300 моточасов - это норма при работе в пыльных условиях. На асфальте или в карьере интервал сокращается до 100-150 м/ч. Не ждите индикатора перегрева.

Как проверить радиатор гидросистемы - конкретные шаги:
1. Заглушить машину, дать остыть 10-15 минут.
2. Осмотреть оребрение с двух сторон - на просвет. Если через соты не видно света - забито.
3. Продуть сжатым воздухом давлением не выше 4-5 бар, строго против хода рабочего потока воздуха через радиатор (то есть снаружи внутрь, в сторону вентилятора). При большем давлении можно смять соты.
4. Проверить вентилятор охлаждения: при работающем двигателе на холостых - вентилятор должен создавать ощутимый поток. Если крыльчатка болтается на ступице или потрескалась - меняем без раздумий.
5. Проверить привод вентилятора (на Sany SY - гидропривод): давление на гидромоторе вентилятора должно соответствовать спецификации. Падение оборотов вентилятора на 15-20% даёт пропорциональный рост температуры масла.

Отдельный случай - манипуляторы типа Tadano. Вопрос «почему греется масло в гидравлике манипулятора Tadano» возникает часто, и там причина не одна. Бак гидросистемы на манипуляторе маленький - 40-80 литров против 200-350 л у экскаватора. Малый объём масла быстрее накапливает тепло. В режиме удержания нагрузки - когда стрела зависает с грузом - предохранительный клапан постоянно открыт и сбрасывает поток масла в бак с потерей энергии в виде тепла. Радиатор на манипуляторе конструктивно небольшой. Три этих фактора вместе легко дают 80-90°C при длительной работе в жару. Лечение - дополнительный теплообменник на обратную линию плюс обязательные паузы при цикличной работе.

Как диагностировать причину перегрева самостоятельно

Пошаговая диагностика гидросистемы нужна, чтобы не тратить деньги вслепую. Видел, как меняли насос, а причиной был забитый радиатор. Видел обратное - промывали и чистили всё подряд, а умирал переливной клапан. Алгоритм ниже из практики. Занимает 30-60 минут, инструменты: термометр (пирометр), манометр, индикатор засоренности фильтра.

Шаг 1 - уровень и состояние масла. Открываем бак, смотрим щуп. Уровень ниже минимума - доливаем и ищем утечку. Цвет масла: нормальное - светло-янтарное или прозрачное, допустимо с лёгким потемнением. Молочный оттенок - вода в системе (теплообменник пробит или конденсат). Чёрное с запахом горелого - масло уже окислилось от перегревов, нужна полная замена. Пена в баке при работающей машине - подсос воздуха на всасывающей линии насоса.

Шаг 2 - радиатор и вентилятор. Измеряем пирометром температуру на входе и выходе из радиатора. Нормальный теплообменник гидравлики экскаватора снижает температуру на 10-15°C. Если разница меньше 5°C при рабочей нагрузке - либо засорён, либо вентилятор не тянет.

Шаг 3 - фильтры. Смотрим на индикатор засоренности - красный флажок или поднятый штырь на корпусе фильтра. Если сработал - меняем фильтр. После замены сбрасываем индикатор и наблюдаем: если снова срабатывает за 20-30 м/ч - масло сильно загрязнено, нужна промывка системы.

Скорость рабочих движений - самый простой симптом для диагностики перегрева гидравлики экскаватора. Если ковш поднимается медленнее обычного, а давление в системе не изменилось - это внутренние утечки. Масло перетекает через зазоры вместо того, чтобы двигать гидроцилиндр.

Шаг 4 - давление на переливном клапане. Проверка переливного клапана Sany требует манометра и знания рабочего давления системы (обычно 320-350 бар для машин SY300+). Подключаем манометр к контрольной точке главной линии, нагружаем систему до упора (например, давим ковшом в грунт). Давление должно соответствовать настройке клапана. Если клапан открывается раньше - он разрегулирован или изношен, вся нерастраченная мощность уходит в тепло. Проверка занимает 10 минут, а даёт ответ на вопрос, почему система греет масло при кажущейся нормальной работе.

Шаг 5 - внутренние утечки. Поднимаем рабочий орган в максимальное положение, глушим машину, засекаем время. Нормальный гидроцилиндр стрелы Sany SY300 за 10 минут проседает не более чем на 10-15 мм. Если проседает на 50-100 мм - уплотнения изношены, масло перетекает внутри, греет систему. Дополнительно: замеряем пирометром температуру корпуса гидронасоса. Нормальный насос - не горячее 60-70°C. Насос с внутренними утечками - 80-90°C и выше, часто при падении давления.

Последствия перегрева для гидросистемы Sany - что ломается и сколько стоит

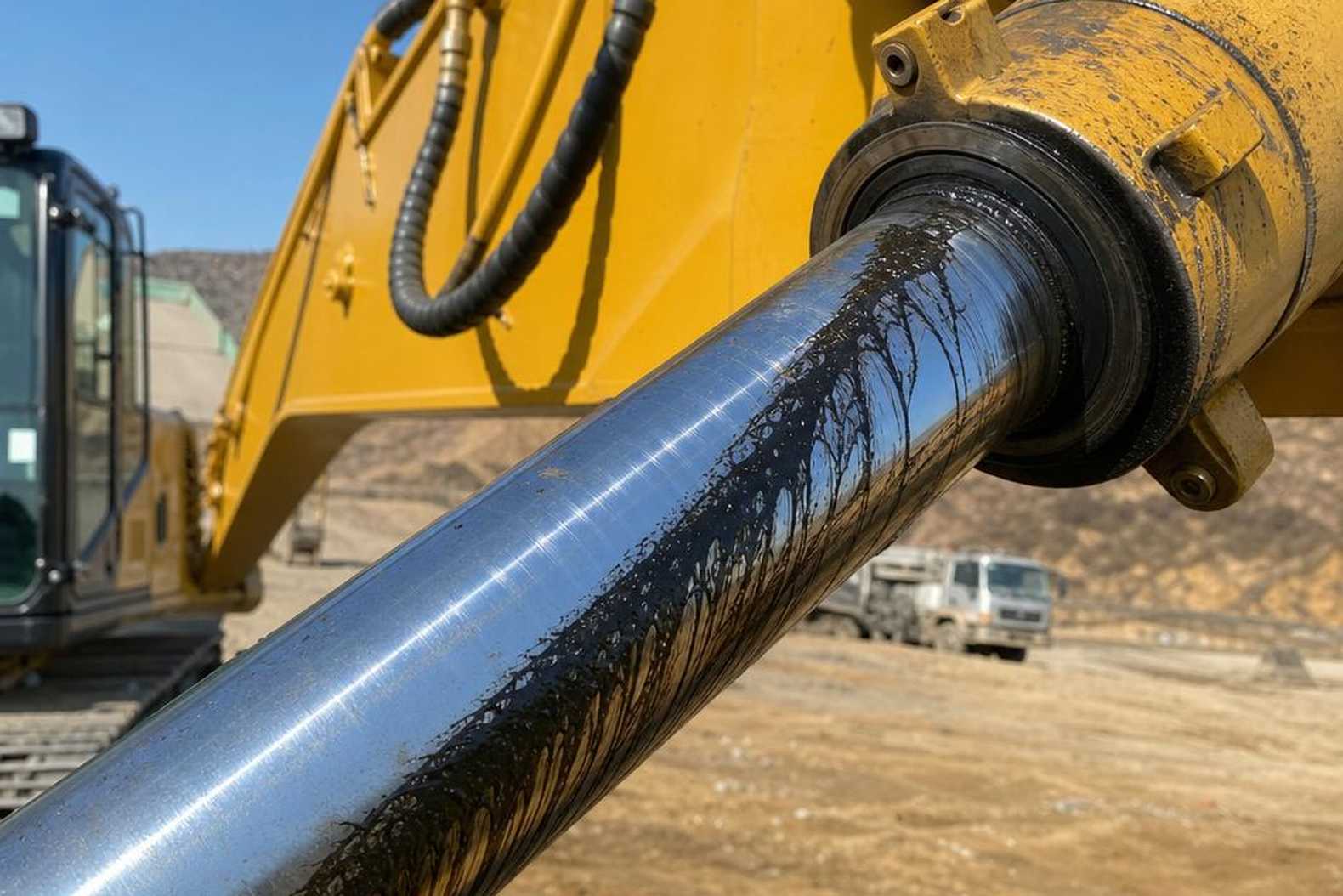

Температура выше 80°C - не просто тревожный сигнал на панели. При 80-90°C начинается необратимое разрушение резиновых уплотнений гидроцилиндров. Манжеты из стандартного NBR (нитрильная резина) теряют эластичность, твердеют и начинают пропускать масло. При 95-100°C процесс идёт уже за несколько часов работы. Заменить уплотнения гидроцилиндра стрелы на Sany SY200-SY300 стоит 8-15 тысяч рублей за комплект с работой - это дёшево. Но если пропустить момент и допустить задиры на хромированной поверхности штока, цена вырастает в 5-8 раз: нужен новый шток или восстановление хромированием.

Ускоренное окисление масла - прямое следствие перегрева. Каждые 10°C выше 70°C вдвое ускоряют окисление гидравлической жидкости. Окисленное масло образует кислоты и лаковые отложения на внутренних поверхностях клапанов, каналах гидрораспределителя и плунжерах насоса. Эти отложения не вымываются стандартной заменой масла - нужна химическая промывка системы или разборка. Скорость рабочих движений падает, усилие на ковше слабеет.

Замена гидронасоса Kawasaki K3V112 (стоит на Sany SY200-SY265) - это 350-600 тысяч рублей за оригинал плюс 30-50 тысяч за работу. Восстановленный насос - 150-250 тысяч, но с гарантией 500 м/ч вместо 3000. Именно поэтому профилактика стоит дешевле ремонта в 20-30 раз.

Кавитация насоса - отдельная история. При перегреве вязкость масла падает ниже допустимого предела, и во всасывающей линии начинают образовываться пузыри пара. Схлопывание этих пузырей создаёт микроударные волны, которые выбивают металл с поверхностей поршней и блока цилиндров насоса. Кавитационные задиры плунжеров - это уже не регулировка и не замена расходников, это капитальный ремонт или замена насосного агрегата.

Потеря производительности при запущенном перегреве складывается из нескольких факторов сразу: снижение КПД насоса из-за внутренних утечек, падение скорости рабочих движений на 20-40%, рост цикла копания. На экскаваторе класса 30 тонн это означает потерю 3-5 ковшей в час. За 10-часовую смену - минус 30-50 ковшей. При суточной выработке 800-1000 м³ потери ощутимы не только в деньгах на ремонт, но и в невыполненном объёме.

Что делать оператору, когда гидравлика перегрелась

Сигнал перегрева на приборной панели - не повод продолжать работу «ещё пять минут». При температуре выше 95°C масло начинает терять вязкость быстрее, чем вы успеете закончить цикл. Правильные действия в первые минуты определяют, ограничитесь ли заменой масла или поедете на капремонт насоса.

Шаг 1 - немедленно снизить нагрузку. Прекратите рабочий цикл: опустите ковш на грунт, зафиксируйте стрелу. Не пытайтесь «доделать» подъём или поворот - при перегреве клапаны давления работают нестабильно, нагрузка растёт, температура продолжает расти. Снижение нагрузки снижает теплообразование в гидросистеме на 40-60%.

Шаг 2 - перевести на холостой ход. Дайте двигателю работать на оборотах 800-1000 об/мин с нейтральным положением рычагов. В этом режиме масло продолжает циркулировать через радиатор, но тепловыделение в гидроцилиндрах и моторе поворота близко к нулю. Именно так система отдаёт тепло, а не накапливает его. Время остывания с 100°C до рабочих 60°C - 15-25 минут в зависимости от температуры воздуха и состояния радиатора.

Чего делать нельзя. Первая ошибка - заглушить двигатель сразу после перегрева. В этот момент циркуляция масла останавливается, но металл ещё горячий. Насос и распределители буквально «варятся» в стоячем масле ещё 5-10 минут после остановки. Если нужно заглушить машину, дайте поработать на холостых хотя бы 10 минут.

Вторая ошибка - долить холодное масло в горячую систему. Перепад температур вызывает термический удар по уплотнениям: они дубеют и начинают течь. Если уровень упал из-за утечки, найдите утечку - не доливайте.

На практике 80% случаев перегрева, с которыми я сталкивался, происходили в один из трёх моментов: в первый час работы в жаркий день (система ещё не вышла на рабочий режим теплообмена), после длительной работы на максимальной нагрузке без перерывов, и сразу после замены масла - когда заливали не ту вязкость. В двух из трёх случаев достаточно было правильно остановиться и дать остыть.

Временные меры до сервиса. Если перегрев повторяется - значит, есть системная причина, и дотянуть до сервиса можно, но с ограничениями.

Работайте короткими циклами: 20-30 минут нагрузки, потом 10 минут на холостых. Контролируйте температуру по датчику каждые 5-7 минут. Держите обороты на 10-15% ниже нормальной рабочей частоты. Перед каждой сменой проверяйте уровень масла.

Избегайте одновременной работы нескольких контуров: не крутите поворот одновременно с подъёмом стрелы - суммарная нагрузка на гидросистему резко растёт. Это не решение, это отсрочка. Экскаватор с системным перегревом не должен работать в штатном режиме.

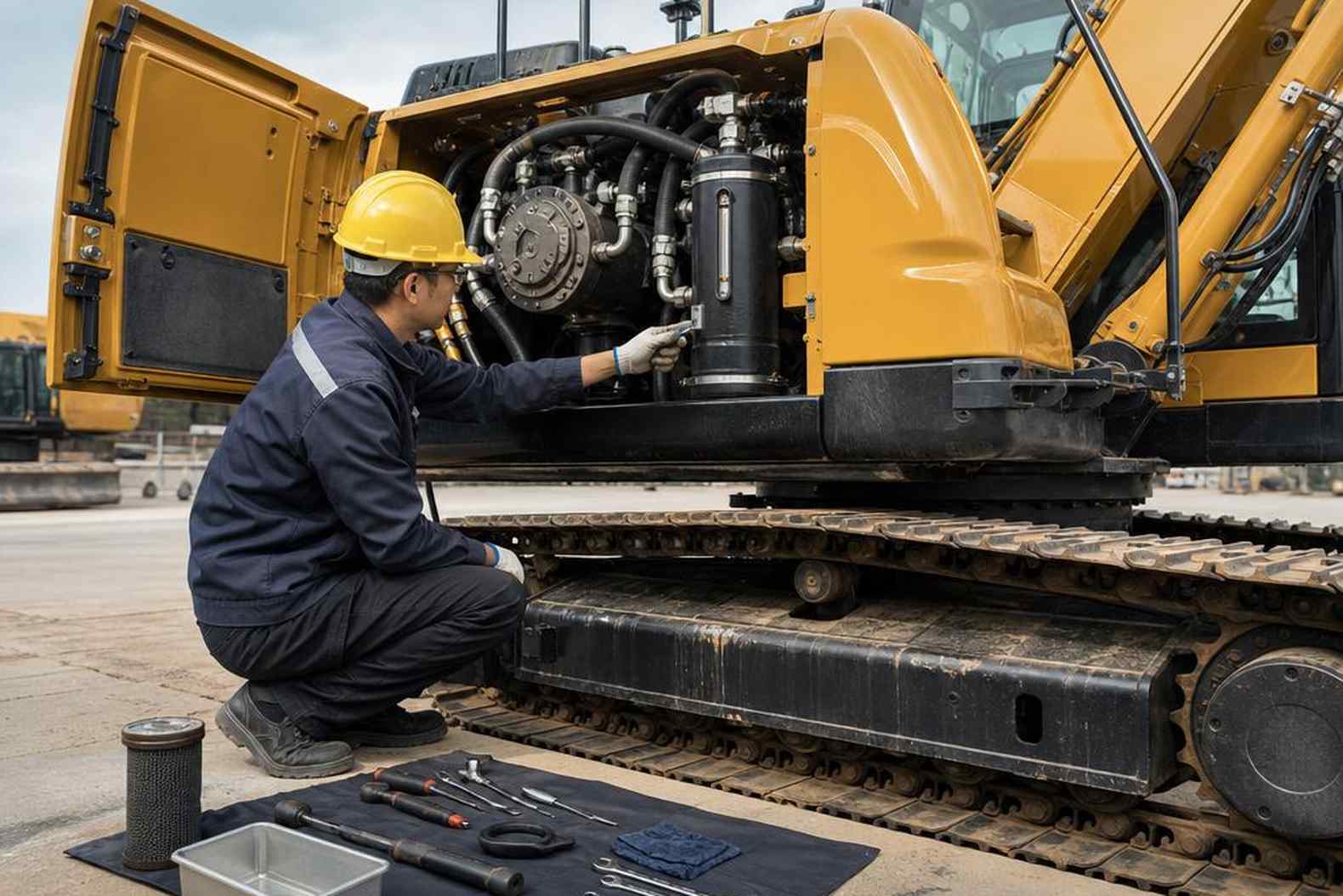

Профилактика: регламент ТО гидросистемы Sany

Перегрев не случается внезапно. Он накапливается через 500, 1000, 2000 моточасов пропущенного обслуживания. Регламент ТО - это список конкретных причин перегрева, которые вы устраняете до того, как они дадут о себе знать в поле.

Для экскаваторов Sany серий SY и BE официальный регламент гидросистемы выглядит так:

Несколько уточнений по радиатору. Чистка раз в 1000 м/ч - для нормальных условий (стройплощадка, карьер с умеренной запылённостью). При работе в условиях высокой запылённости, на лесоповале, на торфяниках - чистка нужна раз в 200-300 м/ч. Пять минут с компрессором на холодном радиаторе раз в неделю стоят меньше, чем один выезд сервисной бригады.

Сезонный переход. Не ждите первых морозов или первой жары. Меняйте масло за 2-3 недели до начала сезона, пока есть время на нормальное обслуживание без срочности. При переходе с зимнего на летнее масло - обязательно промойте систему: смешивание VG32 и VG68 даёт нестабильную вязкость и ускоряет износ насоса.

Я посчитал на реальных случаях из практики: замена сливного фильтра каждые 250 м/ч обходится в 1500-2500 рублей за элемент. Ремонт насоса после работы с забитым фильтром - 80 000-150 000 рублей плюс простой. Профилактика дешевле ремонта в 30-60 раз - это не метафора, это арифметика.

Гидросистема экскаватора рассчитана на 10 000-15 000 моточасов при соблюдении регламента. На практике машины с пропущенным ТО приходят на замену насоса к 4000-5000 м/ч. Разница между этими двумя числами - это стоимость нарушения регламента, выраженная не в деньгах, а в ресурсе машины.

Список литературы

1. Sany Heavy Industry - Руководство по эксплуатации экскаватора SY215C // Sany Group Co., Ltd., 2022
2. ISO 11158:2009 - Lubricants, industrial oils and related products - Specifications for hydraulic fluids // International Organization for Standardization, 2009
3. Kawasaki Precision Machinery - Hydraulic pump K3V series. Technical manual // Kawasaki Heavy Industries, Hydraulic Machinery Division, 2020
4. ГОСТ Р 50.05.01-2018 - Техническое обслуживание и ремонт машин. Гидравлические системы. Требования к эксплуатации // Росстандарт, 2018
