Регламент обслуживания автокрана Zoomlion: что важно знать

Регламент ТО автокрана Zoomlion: что говорит производитель

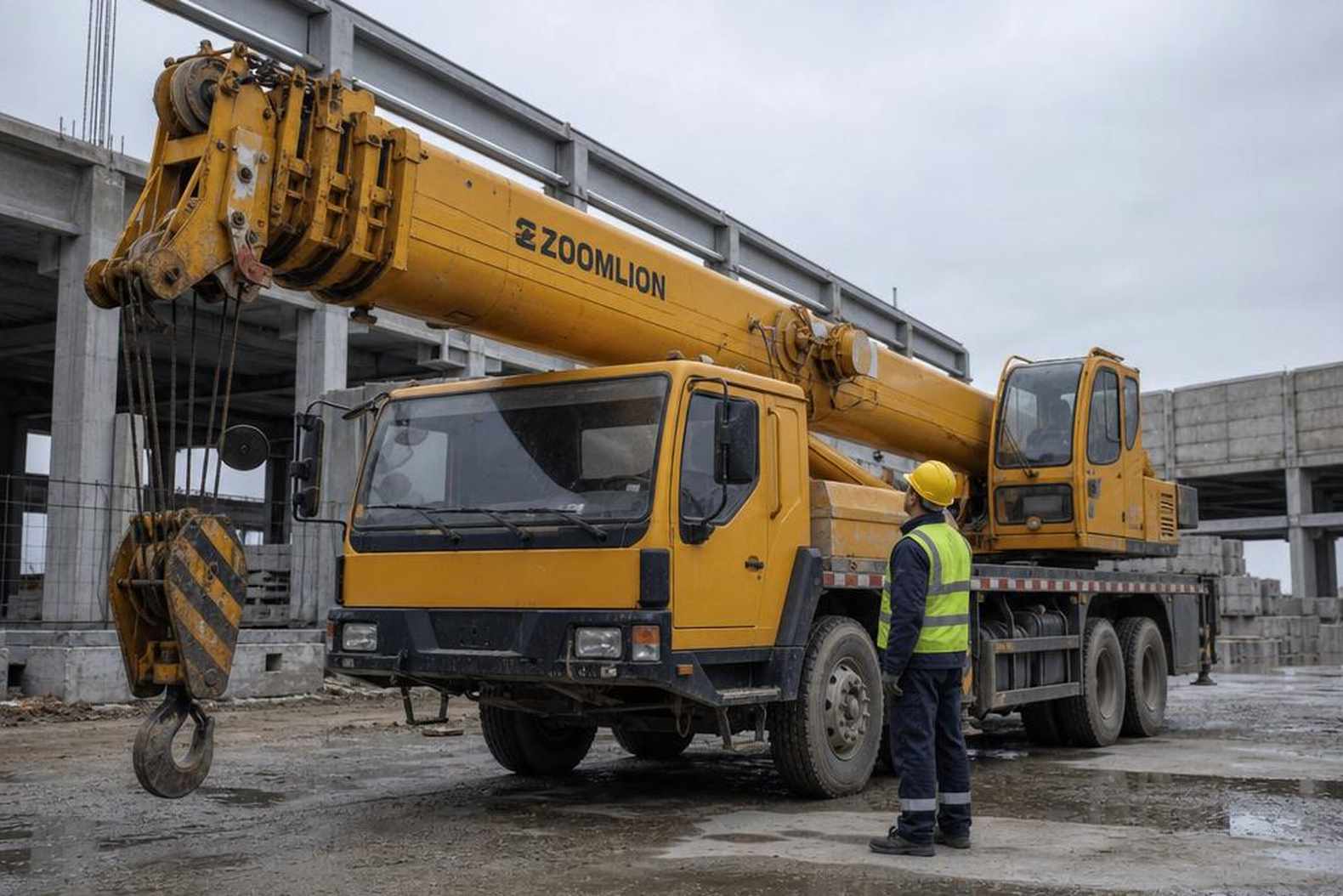

Регламент технического обслуживания автокранов Zoomlion построен по трёхуровневой системе: ежедневный осмотр, периодическое плановое техническое обслуживание каждые 250, 500, 1000 и 2000 моточасов, и сезонная подготовка перед зимой или летом. Всё это прописано в инструкции по эксплуатации, которую завод поставляет вместе с машиной. Проблема в том, что многие операторы читают её один раз при приёмке и потом кладут в бардачок. Это ошибка, которая в итоге стоит денег.

Плановое техническое обслуживание по графику из инструкции - не прихоть завода, а вынужденная мера. Автокран Zoomlion QY25V с грузоподъёмностью 25 тонн работает в условиях постоянных динамических нагрузок: подъём груза, раскачка, ветровое воздействие на стрелу. При таком режиме узлы нагружаются неравномерно, и если пропустить контрольную точку, деградация происходит быстро. За 5 лет в цехе я видел, как пропуск одного ТО на 500 моточасов приводил к замене гидравлического насоса стоимостью 180-220 тысяч рублей - вместо 3000-4000 рублей на плановое ТО.

Условия эксплуатации напрямую влияют на интервал обслуживания. Тяжёлые условия - пыльная среда, морозы ниже -20°C, работа в карьерах или на строительных площадках с каменной крошкой - требуют сокращения интервала ТО по согласованию с производителем. Завод допускает сокращение базовых интервалов вдвое при работе в таких условиях. Это не рекомендация - это требование, невыполнение которого влияет на гарантийные обязательства.

Плановое ТО Zoomlion выполняется по графику из инструкции по эксплуатации. Минимальная периодичность при стандартных условиях - каждые 250 моточасов. При тяжёлых условиях - каждые 100-125 моточасов, по согласованию с официальным партнёром завода Zoomlion.

Ежедневный осмотр - зона ответственности оператора. Он занимает 15-20 минут перед началом смены и включает визуальный контроль течей, проверку уровней технических жидкостей, осмотр крепёжных соединений и состояния тросов. Периодическое ТО на 250 и 500 моточасов выполняет механик - уже с заменой расходников и инструментальной проверкой агрегатов. ТО на 1000 и 2000 моточасов требует участия специалиста с диагностическим оборудованием.

Что проверяют при каждом виде ТО - перечень работ

Ежедневный осмотр перед сменой - это не формальность для отметки в журнале. Оператор проходит по конкретному чек-листу: уровень моторного масла, охлаждающей жидкости, гидравлического масла в баке гидросистемы, топлива. Контроль уровня масла занимает 3 минуты, но пропуск этой проверки привёл к гибели двигателей на нескольких машинах, которые я видел в работе. Параллельно - визуальный осмотр тросов на предмет обрывов прядей, проверка крепежа крюковой обоймы, осмотр шин на предмет порезов и давления. Ограничители грузоподъёмности и высоты подъёма проверяются вхолостую до начала работы с грузом.

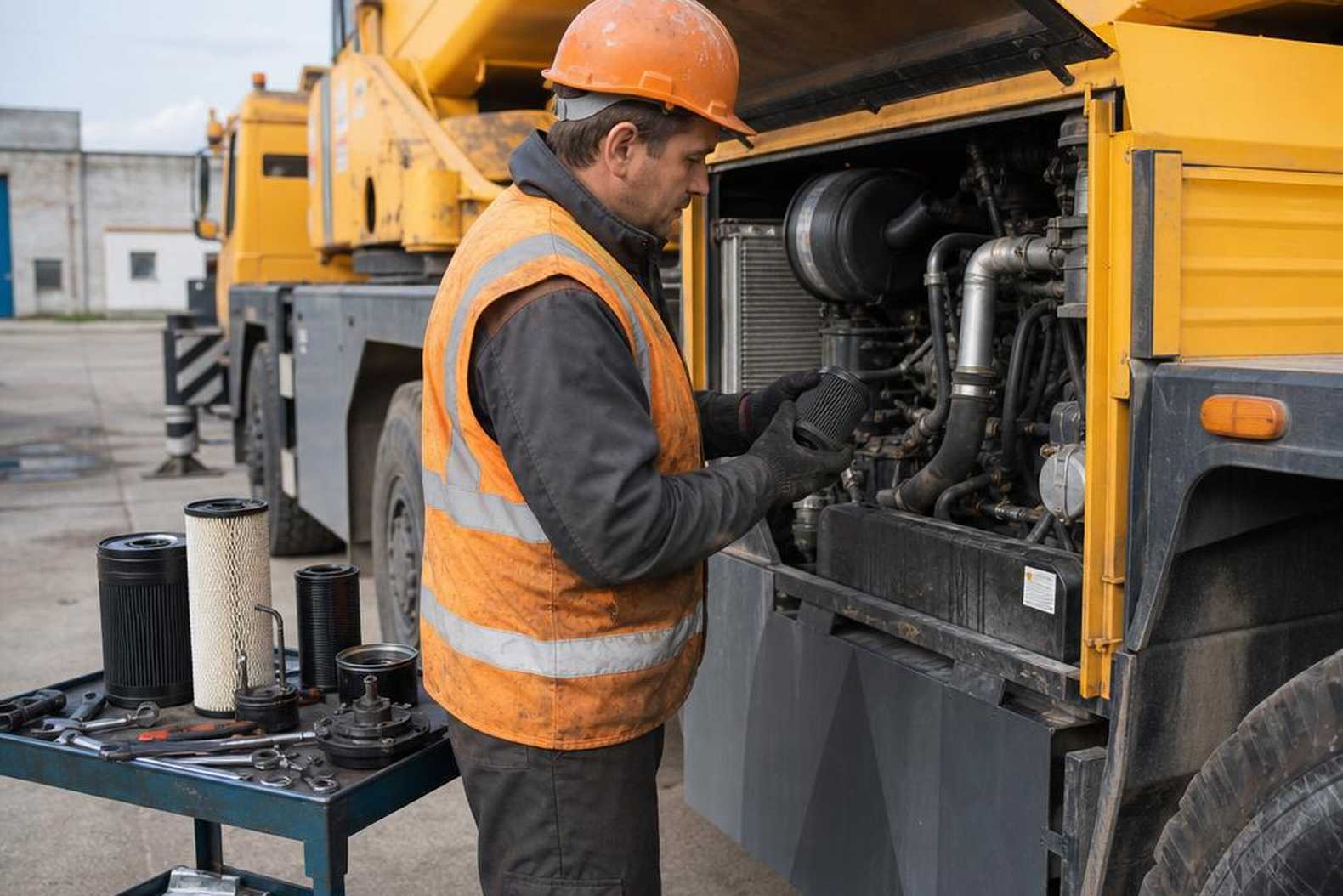

При плановом ТО на 250 и 500 моточасов механик работает уже с заменой расходников. Замена масел и фильтров - основа: моторное масло меняется каждые 250 мч, масляный фильтр вместе с ним. На 500 мч добавляются топливные фильтры (предварительной и тонкой очистки), воздушный фильтр двигателя. Диагностика гидросистемы на этом этапе - визуальная и по показаниям манометров: давление в рабочем режиме должно держаться в заданном диапазоне, отклонение более 10% - сигнал для более глубокой проверки. Протяжка соединений - болтовые соединения стрелы, шарнирные узлы, крепёж противовесов - выполняется динамометрическим ключом с соблюдением моментов затяжки из таблицы в инструкции по эксплуатации.

Как часто менять масло в гидросистеме автокрана Zoomlion - вопрос, который я слышу часто. Ответ: первая замена гидравлического масла - при 500 моточасах, далее каждые 1000 моточасов при стандартных условиях работы. При запылённости или перегревах - каждые 500-600 мч. Объём гидросистемы у кранов серии QY25V - порядка 200-250 литров, поэтому замена обходится в 15-25 тысяч рублей только на масло, не считая работы. Именно поэтому регламентные проверки состояния масла через фильтр-индикатор и по анализу проб позволяют продлить интервал при хороших показателях.

Какие фильтры нужны для ТО автокрана Zoomlion: масляный фильтр двигателя, топливный фильтр предварительной очистки, топливный фильтр тонкой очистки, воздушный фильтр двигателя, фильтр гидравлического бака, фильтр возврата гидросистемы. Полный комплект для ТО-2 на 500 мч при использовании оригинальных запчастей - около 8000-12000 рублей в зависимости от модели крана.

Сезонная подготовка - отдельная история. Проверка электрики осенью включает замер ёмкости аккумуляторных батарей (Zoomlion ставит батареи 12В/190-210 Ач), проверку генератора и стартера, осмотр всей проводки на предмет повреждений изоляции. Состояние мостов - уровень масла в редукторах переднего и заднего мостов, при необходимости замена. Двигатель к зиме переводят на масло вязкостью 5W-40 или 0W-40, антифриз меняют на состав с рабочей температурой не выше -40°C. Проверка управляющих механизмов - рулевое, тормозная система - обязательна перед первым выездом в морозы.

Гарантия Zoomlion - условия и как её не потерять

Гарантийный период на автокраны Zoomlion - 2000 моточасов или 12 месяцев с момента продажи, в зависимости от того, что наступит раньше. Гарантия покрывает детали, вышедшие из строя по вине производителя: производственные дефекты, проблемы с материалами, заводской брак сборки. Что именно сломалось - завод оценивает через официального партнёра по результатам дефектовки.

Когда заканчивается гарантия на автокран Zoomlion - считается по одометру моточасов или по календарю. Машина, которая работает интенсивно - 10-12 часов в сутки, 6 дней в неделю - выбирает 2000 мч примерно за 7-8 месяцев. При стандартном режиме 6-8 часов в день гарантийный период длится как раз около года. После его окончания завод и официальные партнёры предлагают постгарантийное обслуживание по отдельному договору - стоимость годового контракта зависит от интенсивности работы машины и набора услуг.

Вопрос, который мне задают владельцы чаще всего: как сохранить гарантию при самостоятельном обслуживании Zoomlion? Ответ однозначный: самостоятельное ТО - замена фильтров и жидкостей - сохраняет гарантию при соблюдении регламента. Это прямое положение гарантийной политики завода. Условия гарантии не требуют, чтобы каждое ТО проводил официальный сервис. Требуется другое: соблюдение интервалов, использование жидкостей и фильтров заданных спецификаций, документирование работ в сервисной книжке. Нормо-час ремонта автокрана Zoomlion в авторизованном сервисе стоит от 3500 рублей, поэтому владельцы обоснованно предпочитают плановые работы выполнять своими силами, оставляя официальный сервис для диагностики и гарантийных случаев.

Самостоятельная замена фильтров и жидкостей не аннулирует гарантию Zoomlion при условии: соблюдён интервал обслуживания, применены жидкости и фильтры, соответствующие спецификациям завода, факт ТО внесён в сервисную документацию с датой и показаниями счётчика моточасов.

Когда без официального специалиста не обойтись: замена агрегатов (двигатель, гидронасос, коробка отбора мощности), ремонт стрелы после инцидента, перепрограммирование электронных систем ограничителей. Проведение ТО автокрана в авторизованном сервисе стоит от 3000 рублей за нормо-час плюс расходники - и в этих случаях официальное обслуживание оправдано: сохраняется документальная история по гарантийному случаю, специалисты работают с диагностическим оборудованием Zoomlion, которое у независимых сервисов встречается редко. Оригинальные запчасти при гарантийном ремонте поставляет официальный партнёр завода за счёт завода.

После гарантийного периода ситуация меняется: капитальный ремонт крана Zoomlion при серьёзном износе занимает от 45 дней - это простой машины, который нужно учитывать при планировании работы парка. Профилактика через регламентное ТО экономически выгоднее ремонта: плановое обслуживание обходится в 3000-4000 рублей нормо-час, тогда как ремонт агрегатов исчисляется уже сотнями тысяч рублей и неделями простоя.

Запчасти для автокрана Zoomlion: оригинал или аналог

Вопрос выбора между оригинальными запчастями Zoomlion и аналогами встаёт перед каждым владельцем парка, когда кран встал, а каждый час простоя стоит денег. Логика понятна: аналог дешевле, лежит на ближайшем складе, и «вроде подходит». За 5 лет в цехе я видел, чем это заканчивается на технике с реальными нагрузками. Гидравлический цилиндр от неизвестного поставщика может держаться год, а может выйти из строя через 200 моточасов - и именно в момент, когда стрела под нагрузкой.

Принципиальная разница между оригиналом и аналогом не в логотипе на коробке, а в допусках. Оригинальные детали с заводов-производителей Zoomlion изготовлены под конкретную кинематику и расчётные нагрузки этой модели. Фильтры - под вязкость рекомендованных масел и интервалы замены. Уплотнения гидравлики - под рабочее давление конкретной насосной станции (ЦНС). Аналог делается «под типоразмер», без привязки к характеристикам системы. При нагрузках 80-100% от номинала разница между допуском +0,02 мм и +0,05 мм уже критична для ресурса цилиндра.

Убедиться в оригинальности детали можно через QR-код или серийный номер на упаковке - Zoomlion с 2020 года маркирует большинство позиций. При покупке через официальных дилеров оригинальные запчасти Zoomlion поставляются с сопроводительными документами и занесены в базу. Если документов нет - это уже повод задуматься. Особенно это касается масел: масло для гидравлики, не соответствующее классу HLP 46 или 68, который требует система, ускоряет износ насосов и распределителей в 1,5-2 раза по данным сервисной статистики.

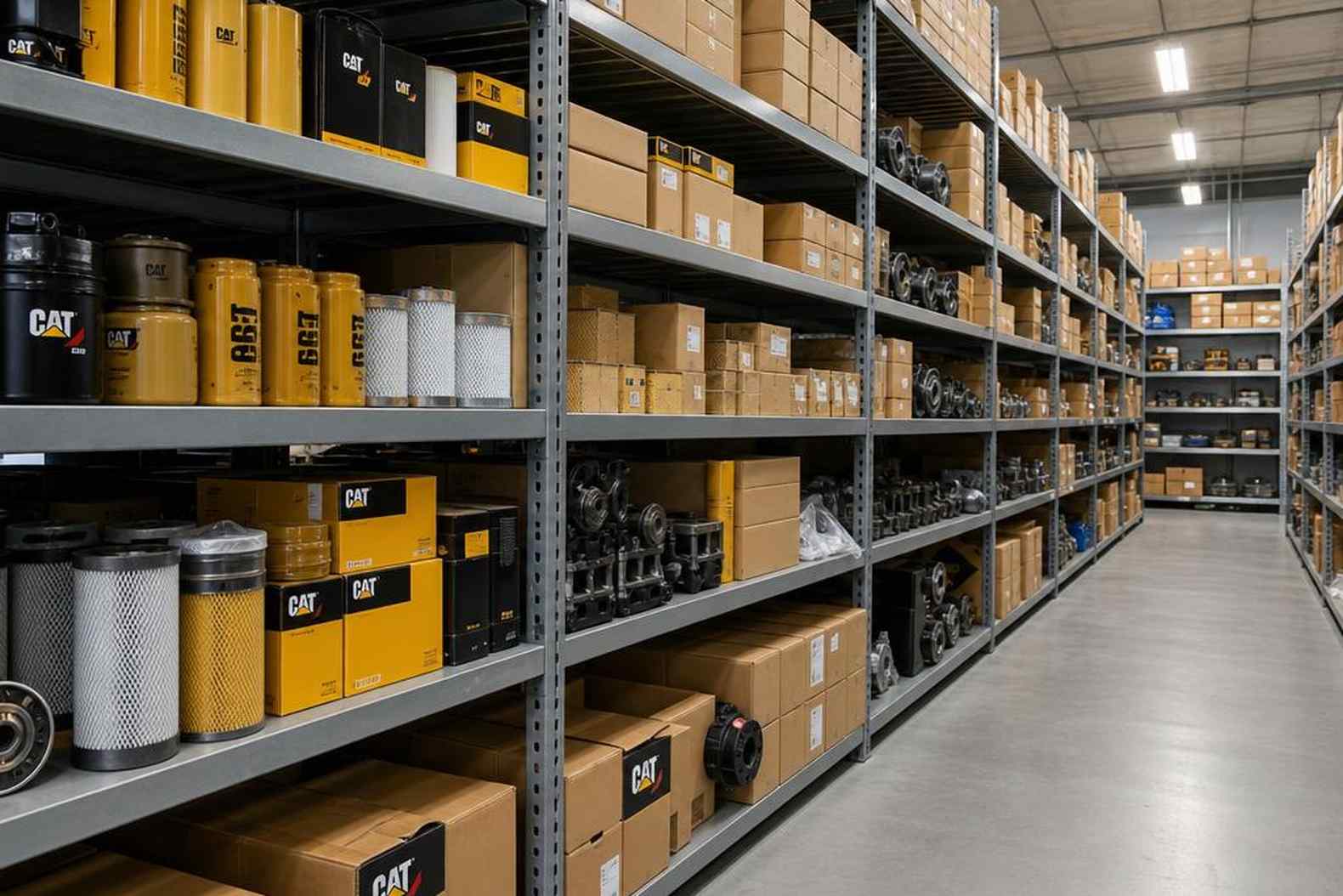

По данным МС-Партс, склад запасных частей для кранов содержит более 900 000 позиций. Сервисные центры, работающие с Zoomlion, держат в наличии расходники (фильтры, масла, уплотнения) и часть номенклатуры по ходовой и гидравлике. Доставка запчастей охватывает 26 городов по всей России. Позиции под заказ, которых нет на складе, поставляются из Китая в срок от 30 до 60 рабочих дней - это нужно закладывать в план ТО заранее, а не ждать, пока деталь выйдет из строя.

Для погрузчиков, экскаваторов и бульдозеров Zoomlion действует та же логика: одна линейка поставщика комплектующих для всей техники бренда. Это удобно при смешанном парке - можно работать с одним поставщиком по нескольким машинам. Но при заказе всегда проверяй каталожный номер по VIN-машины: конфигурации одной модели крана могут различаться в зависимости от года выпуска и исполнения, и деталь «той же модели» может физически не встать.

Типичные неисправности автокранов Zoomlion и их профилактика

Частые неисправности автокранов Zoomlion делятся на три группы: гидравлика, механика, электрика. Так устроена вся тяжёлая кранная техника. Специфика Zoomlion в том, что при соблюдении регламента ресурс узлов вполне предсказуем, а большинство отказов, с которыми машины приезжают в сервис, имеют одну причину - пропущенное ТО или экономия на расходниках.

Гидравлика - первая по частоте группа. Износ гидравлических цилиндров стрелы и выносных опор, течи по уплотнениям штоков, падение давления в системе из-за износа насоса. Цилиндр начинает «плакать» по штоку, стрела медленно «садится» под нагрузкой - это сигнал не «подтянуть», а заменить уплотнение до того, как шток получил риски. Риски на штоке - это уже замена цилиндра целиком, и цена вопроса меняется кардинально. Причина в большинстве случаев - масло не той вязкости или отработавшее свой ресурс, которое разрушает уплотнения изнутри. Профилактика: своевременная замена расходников (масло и фильтры строго по регламенту) и контроль давления в системе при каждом ТО. Дефектовка и восстановление гидравлики дешевле на ранней стадии в 3-5 раз.

Механические неисправности концентрируются на трёх узлах: стрела (трещины в секциях при систематической перегрузке), поворотная платформа (износ венца и роликов опорно-поворотного устройства при работе без смазки), мосты шасси (износ ступичных подшипников, течи редукторов мостов). Диагностика поворотного устройства обязательна при каждом сезонном ТО: люфт свыше нормы производителя означает, что при следующей крановой операции венец получит ударную нагрузку. Нагрузка сверх паспортного значения даже разово оставляет следы на металлоконструкции - микротрещины, которые при вибрации распространяются. Инструментальная диагностика стрелы ультразвуком раз в год - это норма для машин старше трёх лет.

Электрические отказы на кранах Zoomlion чаще всего связаны с управляющими механизмами и датчиками ограничителя грузоподъёмности. Окисление разъёмов, повреждение кабелей при монтаже/демонтаже навесного оборудования, выход из строя энкодеров положения стрелы - всё это ведёт к ложным срабатываниям защиты или, что хуже, к её молчанию в нужный момент. Профилактика поломок по электрике: ревизия разъёмов и кабельных трасс при каждом ТО, проверка работы всех датчиков под нагрузкой, а не на холостом ходу.

Общий принцип профилактики для всех трёх групп один: двигатель, у которого масло меняли вовремя, обходится в ремонте в разы дешевле, чем после задиров. То же с гидравликой, то же с электрикой. Диагностика и ремонт автокрана на ранней стадии - это 2000-15000 рублей за диагностику плюс стоимость расходников. Тот же узел после полного отказа - от 80 000 рублей и выше, не считая простоя.

Стоимость обслуживания автокрана Zoomlion: цены и сроки

Сервисное обслуживание автокрана - расходная статья, которую удобно недооценивать до первой крупной поломки. Ниже реальные цифры по рынку на 2024-2025 год для Москвы и ближайших регионов. Стоимость нормо-часа в авторизованном сервисе начинается от 3500 рублей - это базовая ставка квалифицированного механика по кранам. В регионах ставка ниже на 15-25%, но и доступность специалистов по Zoomlion там меньше.

Плановое ТО (замена масел, фильтров, регулировки по регламенту) обходится от 3000 рублей за работу плюс стоимость расходников. Расходники на ТО-1 - это в среднем 8000-15000 рублей в зависимости от модели и пробега. Диагностика и ремонт автокрана при обращении с конкретной неисправностью стоит от 2000 рублей за диагностику плюс стоимость ремонта - итоговая сумма зависит от того, что нашли. Выезд специалиста за МКАД: 3500 рублей за выезд плюс 15 рублей за каждый километр в одну сторону. На объектах в 100 км от МКАД добавляется 3000 рублей только за дорогу.

Капитальный ремонт крана Zoomlion - отдельная история. Стоимость от 500 000 рублей, это нижняя граница для машин в относительно рабочем состоянии. Срок - от 45 дней плюс время поставки запчастей из Китая, если нужных позиций нет на складе. Реалистичный срок капремонта с учётом логистики - 60-90 дней. Капитальный ремонт двигателя выделяется в отдельную позицию: от 25 000 рублей, срок от 3 дней при наличии запчастей. Капитальный ремонт КПП - от 25 000 рублей, срок от 2 дней. Демонтаж-монтаж ДВС, КПП, мостов - от 40 000 рублей за работу, без учёта стоимости агрегатов.

Гарантия после ремонта автокрана в авторизованном сервисе - 1 год или 1000 моточасов. Сервисные центры по обслуживанию Zoomlion расположены в Москве, Санкт-Петербурге, Саратове и Краснодаре. Для регионов за пределами этих городов - либо выезд специалиста, либо транспортировка машины. Транспортировка автокрана на трале в Москву из регионов добавляет к смете от 50 000 до 150 000 рублей в зависимости от расстояния.

На итоговую стоимость сервисного обслуживания автокрана влияют три фактора: модель и грузоподъёмность (на 100-тонник уходит больше масла и дороже сами запчасти), возраст машины (старше 5 лет - выше вероятность найти сопутствующие проблемы при вскрытии), и то, насколько регулярно соблюдался регламент. Машина с документированной историей ТО обходится в ремонте дешевле - это факт, который я вижу по сервисной статистике.

Как выбрать сервисный центр для автокрана Zoomlion

Рынок сервиса спецтехники в России устроен так, что вывеска «официальный сервис» сама по себе ничего не гарантирует. Прежде чем подписывать договор, стоит проверить несколько конкретных вещей. Первое - статус официального партнёра завода Zoomlion. Официальный партнёр получает доступ к технической документации завода, к базе сервисных бюллетеней и к каналу поставки оригинальных запчастей напрямую от производителя. Список актуальных партнёров публикуется на официальном сайте Zoomlion для российского рынка - проверить статус сервисного центра можно там же, не полагаясь на слова менеджера.

Второй критерий - наличие специалистов, прошедших заводское обучение. Краны серий QY и ZTC имеют специфику в электронной системе управления стрелой и в настройке ограничителей грузового момента. Без заводского обучения механик, даже опытный, будет работать методом подбора - а это время и риск ошибки. Нормальный сервисный центр не стесняется показать сертификаты обучения конкретных специалистов. Если на вопрос «покажите документы на техников» отвечают уклончиво - это сигнал. Сервисные центры по обслуживанию Zoomlion расположены в Москве, Санкт-Петербурге, Саратове, Краснодаре - если компания декларирует охват вашего региона, уточните, есть ли там постоянная бригада или только приезжающий техник по вызову.

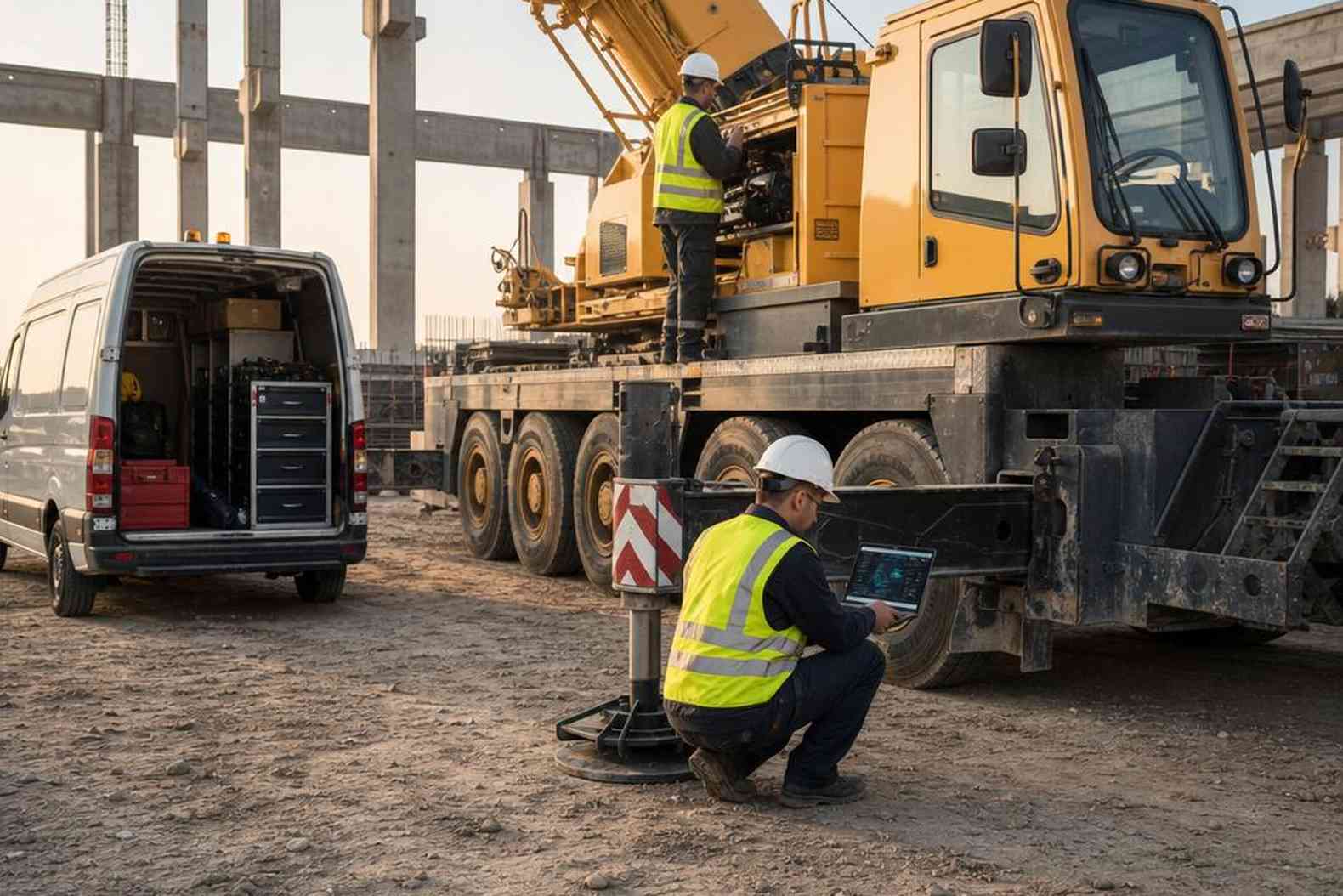

Третий блок вопросов - выездная бригада специалистов и логистика запчастей. Автокран - не легковой автомобиль, его транспортировка на базу сервиса стоит десятки тысяч рублей и добавляет минимум 2-3 дня простоя. Рабочая схема - когда сервис приезжает на объект. Уточните: в каком радиусе работает выездная бригада, какое время реакции на аварийный выезд (норма - 24-48 часов в пределах региона), есть ли у бригады мобильный запас расходников и стандартных узлов под краны Zoomlion. Если выезд занимает неделю и запчасти нужно ждать отдельно - это не выездной сервис, а его имитация.

Гарантия после ремонта автокрана составляет 1 год или 1000 моточасов - это рыночный стандарт для официальных партнёров Zoomlion. Независимые сервисы нередко дают гарантию на работы в 3-6 месяцев без привязки к моточасам. Разница принципиальная для техники с интенсивной загрузкой: при 200 моточасах в месяц гарантия «6 месяцев» закончится раньше, чем вы доедете до следующего ТО.

Разница между официальным дилером и независимым сервисом - не только в бумагах. Дилер несёт ответственность перед заводом за качество работ и имеет право вносить записи в сервисную историю техники. Это важно при перепродаже крана: покупатель видит полную историю обслуживания в системе Zoomlion. Независимый сервис такие записи не вносит. Для кранов стоимостью от 15 млн рублей разница в цене при продаже с задокументированной историей и без неё может достигать 10-15%. До заключения сервисного договора запросите: список работ и нормо-часы на типовые виды ТО, прайс на расходники с разбивкой «оригинал / аналог», условия аварийного выезда и сроки реакции, образец акта выполненных работ. Если компания не готова предоставить эти документы до подписания договора - работать с ней не стоит.

Планирование сервисного обслуживания: договор и выездной сервис

Большинство владельцев автокранов Zoomlion обслуживают технику по факту - когда подошёл срок или появилась неисправность. Это работает, пока техника относительно новая и пока не случился внеплановый простой в разгар строительного сезона. Сервисный договор меняет логику: вместо реактивного обслуживания появляется плановое ТО с выездом бригады по фиксированному графику. Практическая ценность этого - не в скидках, хотя они обычно есть, а в предсказуемости расходов и в том, что техник приедет по расписанию, а не через две недели после того, как вы дозвонились.

Схема работы по договору выглядит так. В начале года или сезона согласовывается план ТО с привязкой к плановым моточасам. Сервисный центр формирует график выездов, заранее готовит расходники под конкретный кран (VIN, серия, год выпуска). В день выезда бригада приезжает на объект - выездное сервисное обслуживание Zoomlion в ЦФО выполняется без транспортировки техники на базу, что экономит 1-2 дня простоя на каждом ТО. Владелец получает акт выполненных работ с записью в сервисную историю. Финансово договор даёт возможность заложить стоимость ТО в бюджет проекта заранее - без сюрпризов в виде счёта на 80 000 рублей в середине квартала.

Приоритетный статус по договору - это конкретный параметр в регламенте сервисного центра, а не маркетинговое обещание. Техника по договору получает слот на аварийный выезд раньше, чем разовые клиенты. В пиковый сезон, когда бригады загружены, разница в ожидании может составлять 3-5 дней. Для крана, который стоит на объекте и не работает, это прямые потери: аренда крана в Москве - от 35 000 рублей в смену, простой в 3 дня - это 100 000+ рублей упущенной выручки.

Согласование даты планового ТО за 2-3 недели до расчётного срока по моточасам - норма, а не перестраховка. Сервисные центры с выездными бригадами работают по записи: в сезон (апрель-октябрь) свободных слотов на ближайшую неделю практически нет.

Планирование сервиса - это часть экономики владения краном. За 5 лет в цехе я видел, как предприятия с парком из 3-5 кранов экономили на ТО и в итоге тратили на капремонт гидравлики столько, сколько стоили бы все пропущенные обслуживания за два года. Логика простая: гидронасос на кране Zoomlion QY стоит от 180 000 рублей, его плановая замена масла и фильтров - 8 000-12 000 рублей за визит. Пропустить три ТО подряд ради экономии 30 000 рублей и получить замену насоса - математика, которую на практике объяснять уже поздно. Выездное сервисное обслуживание, фиксированный план по моточасам и работа с официальным партнёром завода - это не расходы на «хорошее отношение к технике», а прямое управление стоимостью владения.

Список литературы

1. Zoomlion Heavy Industry Science and Technology Co., Ltd. - Руководство по эксплуатации автокранов серии QY и ZTC // Официальная документация Zoomlion, актуальная редакция
2. Федеральная служба по экологическому, технологическому и атомному надзору (Ростехнадзор) - Федеральные нормы и правила в области промышленной безопасности «Правила безопасности опасных производственных объектов, на которых используются подъёмные сооружения» // ФНП, 2014 (ред. 2019)
3. Машиностроительный технический комитет - ГОСТ 27555-87 (ИСО 4306-1-85) Краны грузоподъёмные. Термины и определения // Стандартинформ, 2010
4. Ассоциация производителей и поставщиков спецтехники «СпецМашИнфо» - Китайская строительная техника на российском рынке: особенности сервисного обслуживания и поставок запасных частей // Отраслевой обзор, 2023
