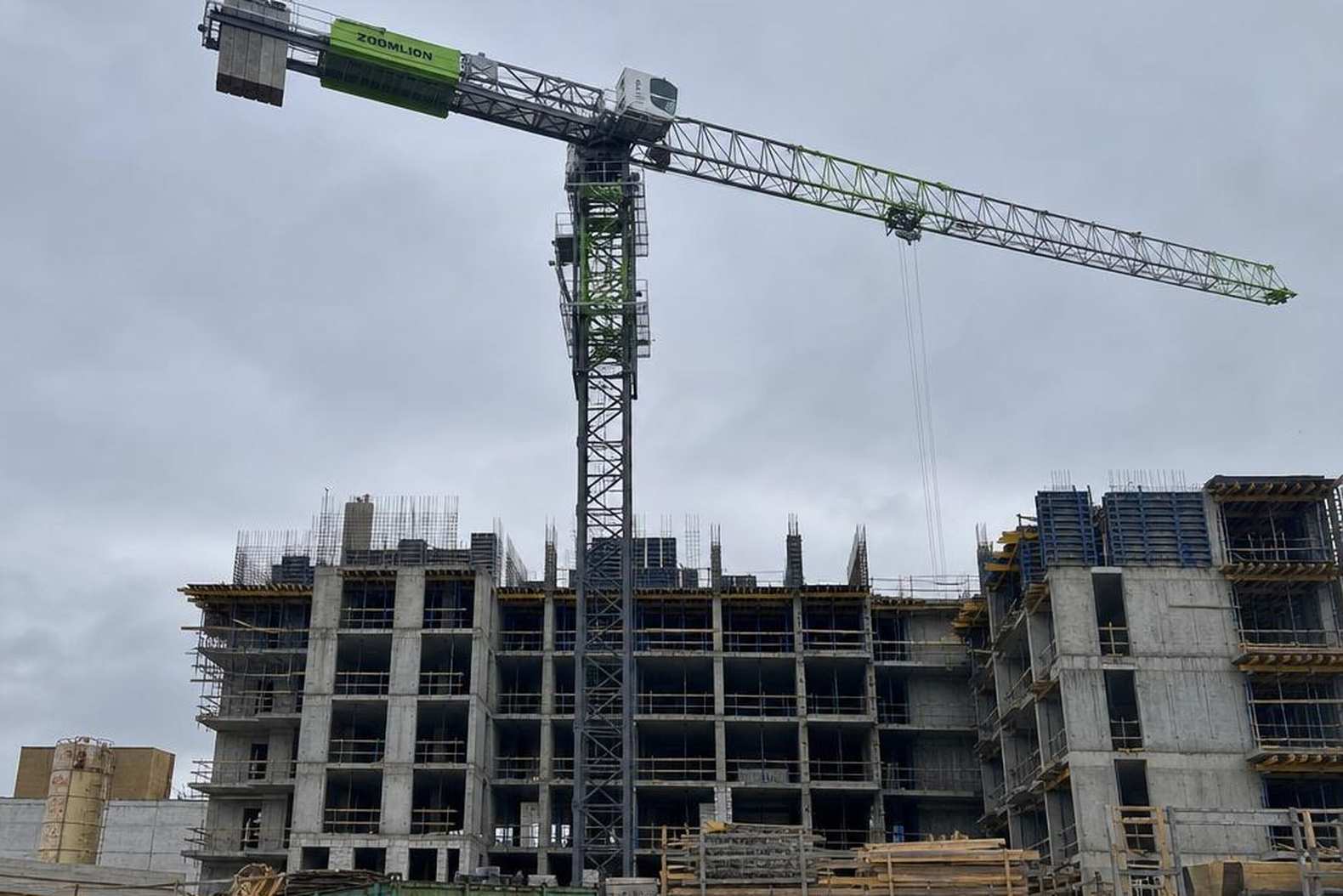

Башенный кран Zoomlion TC5013: три модификации для стройки

Семейство TC5013: три модели с разными задачами

Zoomlion выпускает TC5013 в трёх исполнениях с разной грузоподъемностью: TC5013-4 - максимальная грузоподъемность 4 т, TC5013A-5C - максимальная грузоподъемность 5 т, TC5013B-6 - максимальная грузоподъемность 6 т. Внешне краны похожи - свободностоящий башенный кран с горизонтальной стрелой с оголовком типа Hammerhead, кран с верхним поворотным механизмом. Но под одинаковым корпусом - разные крановые узлы, разные приводы, разные ограничители нагрузки.

Разница в технических параметрах существеннее, чем кажется по индексу. TC5013B-6 - номинальный грузовой момент 1200 кН·м. TC5013-4 - номинальный грузовой момент 856 кН·м. Это примерно 40% разницы в допустимой нагрузке на стрелу. На практике TC5013-4 не просто «немного слабее» - он принципиально другой инструмент: подходит для жилого строительства 9-16 этажей с типовой опалубкой и арматурой, тогда как B-6 уже работает с тяжёлыми монолитными секциями и укрупнёнными блоками перекрытий. TC5013A-5C занимает промежуточную позицию - компромисс между стоимостью и возможностями, который устраивает большинство застройщиков 14-22-этажных домов.

Официальный дистрибьютор позиционирует TC5013 как модели от одного из мировых производителей башенных кранов с развитой сервисной сетью. Описание корректное - Zoomlion входит в пятёрку крупнейших производителей кранового оборудования в мире. Стационарная установка на фундаментных анкерах или временном балластном основании предусмотрена для всех трёх модификаций. Характеристики и параметры подтверждены сертификацией под российские ФНП, что критично для допуска к работе на объектах с государственным надзором.

Башенный кран TC5013 - тип конструкции - горизонтальная стрела (Hammerhead). Это классическая схема для городского строительства: предсказуемая грузовая характеристика по всему вылету, простое техническое обслуживание стрелы, хорошая обзорность из кабины. За годы в цехе я видел, как операторы ценят именно Hammerhead за чёткость работы - никаких сюрпризов при подъёме на разных радиусах.

Технические характеристики Zoomlion TC5013B-6

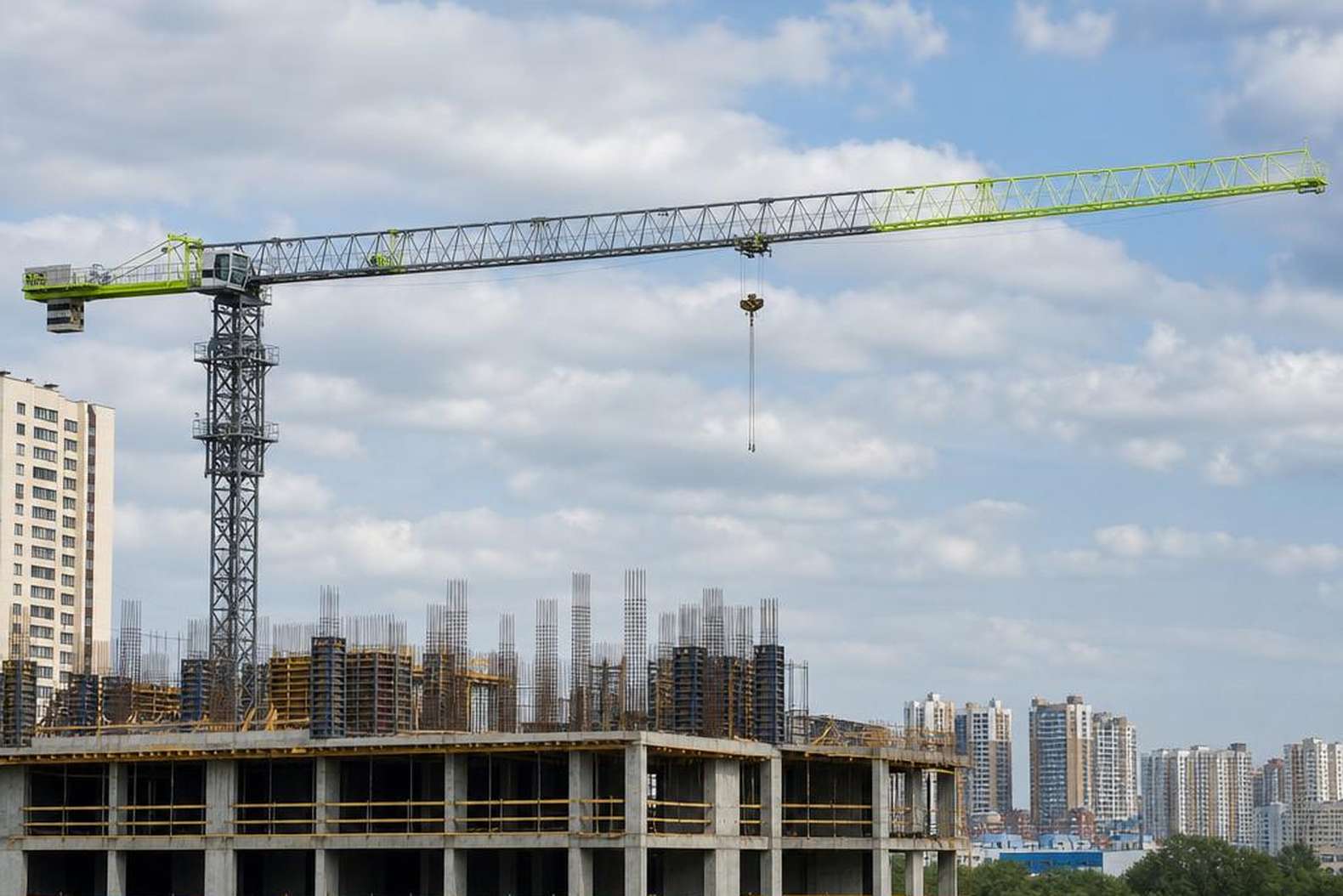

TC5013 - максимальный вылет стрелы 50 м, TC5013 - минимальный рабочий радиус 2,5 м. Диапазон рабочего радиуса от 2,5 до 50 метров перекрывает большинство строительных площадок городской застройки. Для сравнения: типовой жилой дом шириной 15 м с учётом монтажной зоны вписывается в вылет 30-35 м, а 50-метровая стрела TC5013 позволяет работать через несколько секций одновременно или обслуживать две захватки.

Характеристики приводов модели B-6 заметно отличаются от базовой четвёрки. TC5013B-6 - скорость подъема 0-60 м/мин. TC5013B-6 - общая мощность 24 кВт. Для сравнения: TC5013-4 - мощность механизма подъема 15/15/4 кВт (три скорости лебёдки), TC5013-4 - мощность поворотного механизма 5,5 кВт. Разница в энергопотреблении влияет на выбор подстанции: под TC5013B-6 нужен трансформатор минимум 63 кВА с учётом пускового тока, тогда как TC5013-4 укладывается в 40-50 кВА. На практике это вопрос, что на площадке уже есть или что проще подвести.

Стрела TC5013 - конфигурации вылета 50/45/40/35/30 м. Каждая конфигурация меняет грузовую характеристику - чем короче стрела, тем выше допустимая нагрузка на конце. TC5013-4 - грузоподъемность на конце стрелы 50 м - 2,68 т. При укорочении до 30 м тот же кран поднимает уже 4 т - предел подъемного механизма. TC5013A-5C - грузоподъемность при максимальном вылете - 1,3 т. Операторы часто выбирают конфигурацию 45 м вместо 50 м ради роста грузоподъемности на конце - плюс 0,3-0,5 т дают ощутимую производительность в работе с укрупнёнными элементами. Макс. нагрузка при минимальном вылете 2,5 м достигает 6 т - здесь ограничивает высота подъема груза, зависящая от длины каната на барабане. Скорость подъема регулируется частотным приводом - бортовые инверторы с двигателем мощностью 24 кВт меняют параметры плавно, без ударных нагрузок на подъемный механизм. По опыту эксплуатации: ресурс несущих узлов при частотном приводе вырастает на 20-30% по сравнению с контакторным управлением.

Частотное регулирование скорости в башенном кране - это не просто опция для комфорта. Плавный разгон и торможение при подъёме снижают динамические нагрузки на металлоконструкцию стрелы примерно на 20-30% по сравнению с контакторным управлением. Я смотрел на кранах с контакторным приводом после 5 лет работы - картина неприятная.

Высота подъема: от 40,5 до 220 метров

TC5013B-6 - высота подъема свободностоящий 40,5 м. Это базовая конфигурация без анкеровки к строящемуся зданию - кран стоит на собственном фундаменте и держит вертикаль самостоятельно. Для большинства объектов до 12-14 этажей этого достаточно: монтаж и демонтаж проще, нет привязки к скорости роста здания, можно переставить кран на другую захватку без демонтажа анкерных рам.

Как только стройка выходит за 40-метровую отметку, нужна анкеровка. TC5013A-5C - высота подъема свободностоящий 34,4-34,9 м (зависит от исполнения), TC5013B-6 - максимальная высота подъема с анкеровкой 220 м, TC5013-4 - максимальная высота подъема с анкеровкой 140 м. TC5013A-5C - максимальная высота подъема с анкеровкой 143,7-175 м. Разброс объясняется разными конфигурациями анкерных рам и шагом крепления к стене - в технической документации производителя это расписано с учётом строительных проектов разной высоты. С ростом числа анкерных поясов нарастает объём работ по монтажу и согласованию с проектировщиком здания - это отдельная позиция в смете, которую часто упускают при первоначальном выборе крана.

Для работы на больших высотах важна ёмкость каната. TC5013-4 - емкость каната 280 м. Это с запасом перекрывает максимальную высоту подъема с анкеровкой для этой модели - 140 м, поскольку реальная длина намотки включает мёртвые витки и запас при работе с оборудованием большой массы. При строительстве объектов высотой 30-40 этажей используют TC5013B-6 с анкеровкой через каждые 20-25 м по высоте. Монтаж каждого анкерного яруса требует отдельного ППР, согласования с Ростехнадзором и квалифицированной монтажной бригады - это реальные затраты рабочего времени, которые надо закладывать в график строительства.

При выборе между моделями по высоте подъема я рекомендую смотреть не только на максимальную паспортную цифру, но и на шаг наращивания башни. У TC5013B-6 секции башни позволяют набирать высоту с увеличением по 5 м за цикл самоподъёма - это напрямую влияет на время простоя крана при наращивании и на количество монтажных операций за весь срок строительства проекта.

Система управления и безопасность TC5013

Система управления TC5013 построена на базе ПЛК (программируемый логический контроллер) - это конкретное техническое решение, которое определяет, как кран ведёт себя в нештатных ситуациях. Электронная интеллектуальная система управления обрабатывает данные со всех датчиков в режиме реального времени и формирует команды приводам без участия оператора в петле аварийного торможения. За 5 лет в цехе я насмотрелся на краны, где «защита» означала плавкий предохранитель и кнопку «СТОП» - здесь подход другой.

Частотное регулирование скорости - основа электрического тракта. Частотный привод на подъёмном механизме разгоняет и тормозит крюковую обойму плавно, без рывков: скорость подъёма регулируется бесступенчато от 0 до 60 м/мин, а торможение обеспечивает плавный вход в зону точного позиционирования. Это важно не только для сохранности груза, но и для металлоконструкции - ударные нагрузки при ступенчатом торможении постепенно разрушают сварные швы башни. Частотное регулирование снижает эти нагрузки кратно. Обратный отсчёт при торможении и мягкий старт задаются в параметрах ПЛК, без переключения аппаратных блоков.

Ограничители и защитные системы на TC5013 охватывают все критические параметры. Ограничитель грузового момента - основной: кран не поднимет груз, если произведение массы на вылет превышает паспортную кривую. Анемометр фиксирует скорость ветра и при превышении 15 м/с в рабочем режиме блокирует операции. Координатная защита - отдельная функция ПЛК, востребованная в стеснённых условиях городской застройки: оператор или служба безопасности задаёт запретные зоны (воздушные коридоры, соседние здания, линии электропередач), и система автоматически ограничивает поворот стрелы. Кран физически не преодолеет заданный контур - электрический сигнал на привод не пройдёт.

На одном объекте в Москве работали два крана на соседних башнях с перекрывающимися зонами. Координатная защита у обоих была настроена на взаимное исключение. Это стандартная задача для ПЛК такого класса - занимает несколько часов при пуско-наладке.

Автоматическая диагностика системы управления фиксирует коды неисправностей в журнале ПЛК с временными метками. Оператор видит на дисплее в кабине текущее состояние всех систем: температуру двигателей, нагрузку на крюке, скорость ветра, активные блокировки. Это сокращает время диагностики при отказах: вместо поиска обрыва по всему жгуту - конкретный код и адрес узла.

Российская специфика: ФНП, ГОСТ и эксплуатация в морозы

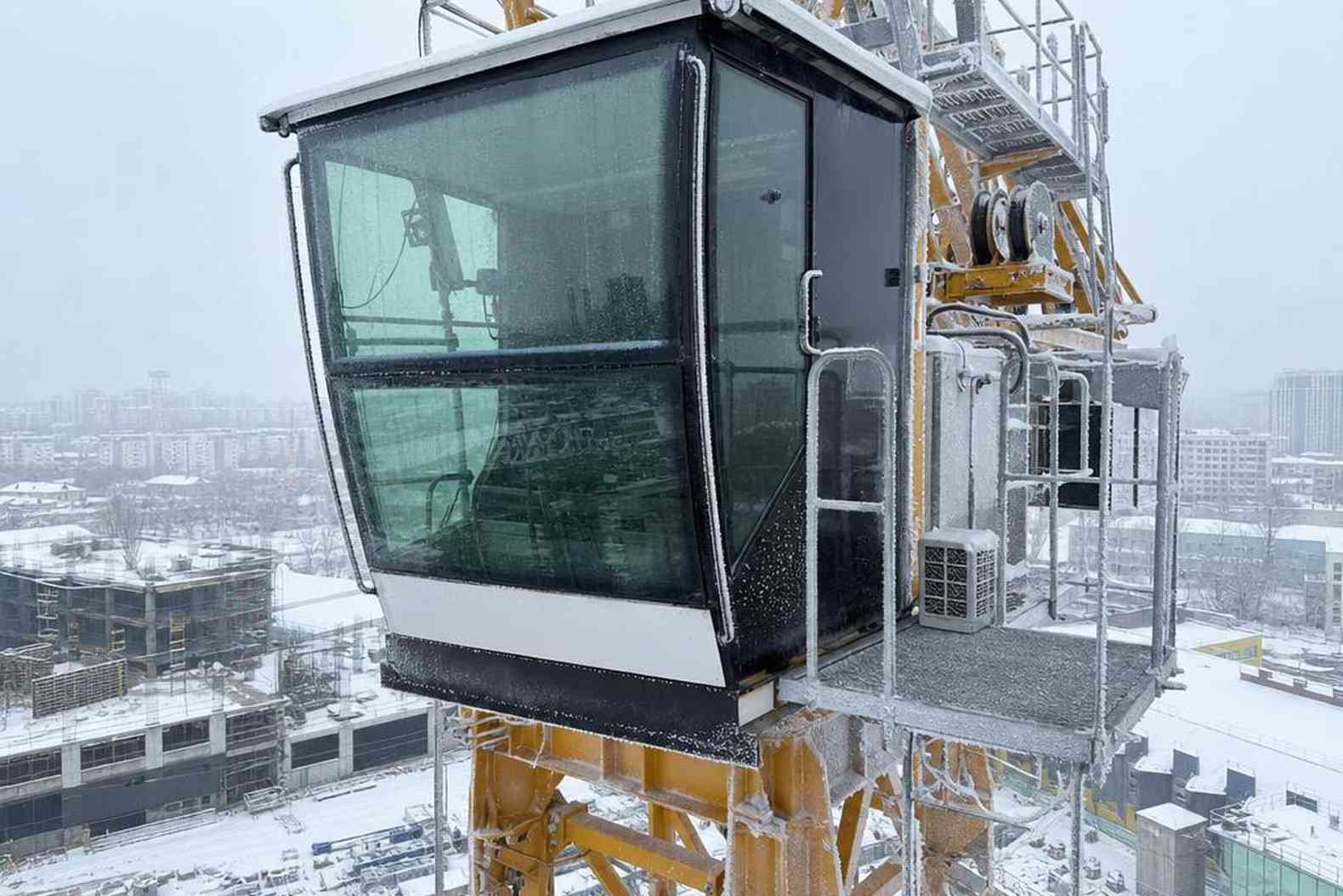

TC5013 - рабочий температурный диапазон - от -40 до +40 °C. Это не просто строчка в паспорте. За этой цифрой стоит конкретный перечень технических решений: специальные смазки для подшипников и редукторов, устойчивые к загустеванию при низких температурах; гидравлика с маслом низкой вязкости; кабельная продукция с морозостойкой изоляцией; подогрев кабины и, опционально, подогрев электрошкафов управления. Эксплуатация в российских условиях без подготовки к холодному климату - гарантированные отказы в январе. Я видел краны, завезённые без «зимнего пакета»: загустевшие жидкости в редукторах, треснувшие уплотнения, отказы энкодеров. Подготовку к работе в холодной среде нужно закладывать ещё на этапе заказа.

По нормативной базе: российская комплектация TC5013 должна соответствовать ФНП «Правила безопасности опасных производственных объектов, на которых используются подъёмные сооружения» и ГОСТ 13556-91 «Краны башенные строительные. Технические условия». Соответствие ФНП и ГОСТ подтверждается комплектом разрешительной документации, которую дилер передаёт вместе с краном. Кран проходит сертификацию по техническим регламентам ЕАЭС - ТР ТС 010/2011 «О безопасности машин и оборудования». Башенный кран TC5013 - сертификация - CE и ISO 9001: это базовые стандарты производителя, которые дают права на международный рынок и служат отправной точкой для адаптации под российские требования. Производитель идёт навстречу по части документации - это заметно упрощает работу с отечественными регуляторами.

Регистрация в Ростехнадзоре - обязательный шаг перед вводом в эксплуатацию на территории России. Процедура включает подачу документов в территориальный орган РТН, техническое освидетельствование и запись в реестр. В странах СНГ - местный регулятор, свой реестр, свои сроки, но пакет документов схожий. Гарантийное обслуживание в первые годы эксплуатации покрывает дефекты производства, но не повреждения из-за неправильной подготовки к зимней эксплуатации - этот нюанс стоит уточнять у дилера до подписания договора. Гарантии на электрику и приводы в условиях российского климата - отдельная тема, по которой нужно внимательно читать гарантийное соглашение.

Вопрос «соответствует ли кран ФНП» без уточнения конкретного пункта - бессмысленный вопрос. ФНП содержит требования к конструкции, к документации, к эксплуатации и к персоналу. Кран может иметь все сертификаты производителя и при этом встать из-за отсутствия аттестованного крановщика или неправильно оформленного проекта производства работ. Техника - только часть системы безопасности.

Покупка, лизинг и аренда TC5013 в России

Открытых прайсов на TC5013 нет - это стандартная практика для спецтехники такого класса. Стоимость формируется под конкретную конфигурацию и условия поставки, цена доступна по запросу. TC5013-4 - рыночная цена (международный рынок) - 62 000-158 000 USD в зависимости от комплектации, высоты башни и дополнительных опций. Разброс большой, потому что кран собирается под заказ: высота свободностоящей части, тип основания, длина стрелы, наличие кабельного барабана. Российские дилеры формируют стоимость с учётом логистики, таможенных пошлин и гарантийного сопровождения - итоговая цифра выше международного ориентира. Запросить стоимость под конкретный проект можно онлайн на сайте дилера: выберите подходящую конфигурацию на странице модели, введите параметры объекта в форму и напишите менеджеру - ответ обычно приходит в течение рабочего дня. Развёрнутое коммерческое предложение готовят за 1-3 дня.

Три варианта - покупка, лизинг и аренда. Покупка: кран становится активом компании, сроки поставки по РФ и СНГ - от 30 до 90 дней в зависимости от наличия техники на складе у дилера; приёмка на складе дилера или с доставкой на объект - условия обсуждаются отдельно. Лизинг предлагают более 11 партнёров, работающих с китайской спецтехникой: первоначальный взнос от 10-30%, срок от 12 до 60 месяцев, с остаточной стоимостью или с правом выкупа. Для компаний, которые строят несколько объектов одновременно, лизинг часто предпочтительнее прямой покупки. Аренда актуальна для разового проекта: временный доступ к технике без перехода права собственности. Дилер как поставщик несёт ответственность за техническое состояние арендованного крана.

Дилерская сеть TC5013 охватывает основные строительные центры страны. Санкт-Петербург, Ростов-на-Дону, Екатеринбург, Новосибирск, Челябинск - в каждом городе есть компании, специализирующиеся на китайской башенной технике. Наличие конкретной модели на складе нужно уточнять отдельно: часть техники хранится на центральных складах, часть - у региональных партнёров. Бесплатный выезд специалиста на объект доступен у ряда партнёров - уточняйте при первом контакте. Скидки на заказ нескольких кранов обсуждаются отдельно. Арендный парк китайских башенных кранов за пределами Москвы пока невелик, но продажа и поставка доступны по всей стране.

Лизинг на TC5013 - рабочая схема, которую я вижу всё чаще. Несколько строительных компаний из Подмосковья в последние два года закрыли потребность в башенниках именно через лизинг, а не через покупку. Подбор лизинговой программы - стандартная услуга у крупных дилеров.

Обслуживание, запчасти и сервис

Гарантийное обслуживание на TC5013 - 12 месяцев с момента ввода в эксплуатацию или 2000 моточасов, что наступит раньше. В течение гарантийного периода производитель и авторизованные дилеры устраняют дефекты производственного характера и ремонтируют за свой счёт. Поставка запасных частей по гарантийным случаям - в среднем 5-14 рабочих дней при наличии на складе дилера. Для регионов Сибири и Дальнего Востока сроки могут растянуться до 3-4 недель - это нужно закладывать в план работ при покупке спецтехники под конкретный объект.

Послегарантийное техническое обслуживание строится по регламенту: ежесменное (визуальный осмотр, уровни масел, тормоза), 250-часовое (смазка узлов стрелы и поворотного круга), 500-часовое (редукторы подъёма и поворота), 1000-часовое (полная диагностика электрики, проверка состояния каната, замена масел в редукторах). Специалисты дилерского центра выезжают на объект для плановых ТО или диагностики после нештатных ситуаций. Оригинальные запчасти поставляются через авторизованную сеть: крюковая подвеска, барабаны лебёдок, поворотные редукторы, электронные модули ПЛК, уплотнения. Используются компоненты европейских и китайских производителей первого уровня - Siemens, Omron, NSK. По отзывам операторов, работающих с Zoomlion в России, хуже всего ситуация с редкими электронными модулями - срок их поставки может достигать 4-6 недель. Это реальный риск, который нужно учитывать.

На российском рынке расходные материалы и запасные части для Zoomlion сосредоточены на складах в Москве и Санкт-Петербурге. Региональные дилеры держат у себя позиции первой очереди: канаты, тормозные накладки, фильтры, контакторы. Рекомендованные Zoomlion канаты типа ЛК-Р 6x19 с сечением по расчётной нагрузке меняются строго по регламенту, без ориентации на визуальный износ. Служба технического надзора требует актов замены - документы нужно хранить весь срок эксплуатации крана.

При покупке б/у TC5013 первым делом смотрю на три вещи: журнал ТО с отметками о плановых сервис-процедурах, состояние поворотного кольца (люфт не должен превышать 1,5 мм) и дату последней замены каната с актом. Если документов нет - кран в расчёт не беру.

После приобретения б/у крана обязательна внеплановая диагностика всех тормозных систем и проверка работоспособности координатной защиты. Стоимость послегарантийного ТО у авторизованных служб - от 80 000 до 150 000 рублей в год при односменной работе, в зависимости от региона и перечня работ. Экономия на сервисе в кранах - прямой путь к простою в самый неподходящий момент.

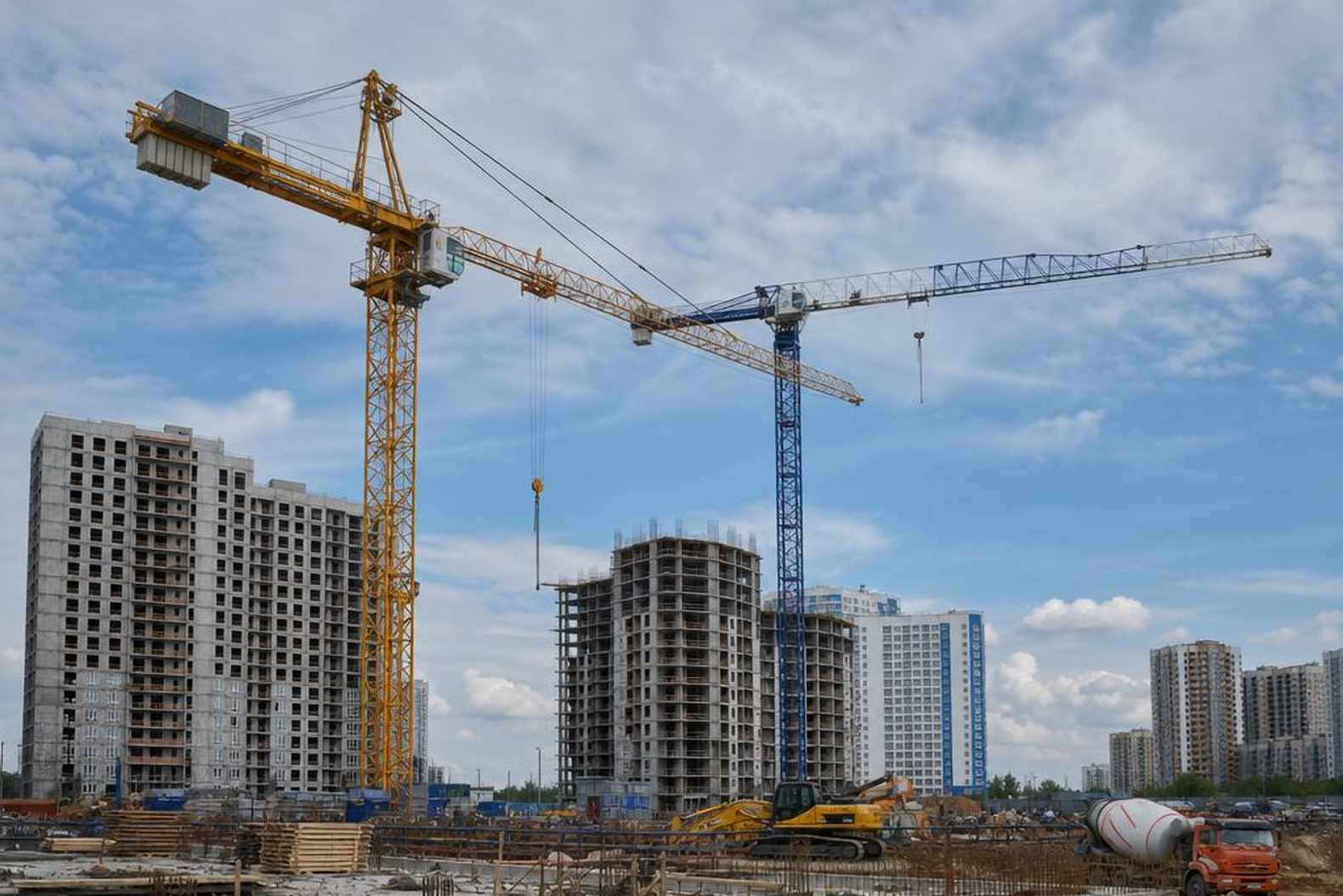

TC5013 или конкуренты: XCMG, Sany и другие

Zoomlion проектирует башенные краны более 50 лет. За этим стоят собственные R&D-центры, краностроительные заводы в Чанше и Хэфэе, и тот факт, что технологии Zoomlion на рынке Китая используют около 80% производителей башенных кранов в том или ином виде - это влияет на глубину конструктивных решений в TC5013. Кран спроектирован не из доступных компонентов, а под конкретные задачи грузоподъёма.

На российском рынке башенных кранов грузоподъёмностью 5-8 тонн TC5013B-6 конкурирует прежде всего с XCMG XGT7520 и Sany STC750. По сравнению с ними Zoomlion занимает среднюю ценовую позицию с техническим преимуществом по грузовому моменту. Ниже - сравнение по ключевым параметрам:

XCMG сегодня имеет самую развитую дилерскую сеть: склады запчастей есть в Екатеринбурге, Новосибирске, Краснодаре, Казани. У Zoomlion - только Москва и Петербург плюс несколько региональных дилеров. Это реальный минус при работе на объектах восточнее Урала. Дилеры, работающие с башенными кранами, обычно предлагают и другую технику: экскаваторы, погрузчики, автобетоносмесители, автокраны. Все ключевые бренды - XCMG, Sany, Shantui, LiuGong, Hitachi, Hyundai - давно присутствуют на рынке, и Китай перестал быть синонимом дешёвого.

На мой взгляд, главное преимущество TC5013 перед XCMG XGT7520 - грузовой момент 80 т·м против 75 т·м при сопоставимой цене. На вылете 40-50 метров это ощутимо на практике. Но если объект в Красноярске или Хабаровске - я бы серьёзно рассматривал XCMG только из-за сервисного плеча.

Sany STC750 дешевле в базовой комплектации, но уступает по морозостойкости - -35°C против -40°C у Zoomlion. Для северных регионов это принципиально. Zoomlion входит в топ-10 производителей строительной техники в мире по версии Yellow Table (KHL Group), и в сегменте башенных кранов её позиции объективно сильнее, чем у Sany или LiuGong. Честная оценка: TC5013 - хороший продукт с одним системным недостатком - слабым региональным сервисом в России по сравнению с лидером рынка XCMG.

Кому подходит TC5013 и кому нет

TC5013B-6 - кран со своей нишей. Оптимальные сценарии: высотность от 8 до 16-20 этажей, монтажные работы в городской или промышленной застройке. Именно здесь совпадают все параметры: вылет 40-50 метров перекрывает типовой городской квартал, грузоподъёмность 4-6 тонн достаточна для работы с железобетонными элементами и ограждающими конструкциями. Современный жилой комплекс до 20 этажей - основной тип задач для этой машины. Промышленная застройка: монтажные работы на производственных объектах, установка металлоконструкций и технологического оборудования весом до 6 тонн - тоже в зоне комфорта крана.

Коммунальная инфраструктура - строительство очистных сооружений, насосных станций, трансформаторных подстанций - ещё одна сильная позиция. Транспортные объекты: путепроводы, пешеходные переходы, надземные переходы при условии, что элементы не превышают 6 тонн на рабочем вылете. Промышленная логистика - склады и распределительные центры, где кран применяется для монтажа перекрытий и кровельных конструкций. В сфере логистических терминалов башенный кран всё чаще используют как альтернативу подъёмников при возведении многоуровневых конструкций.

Прораб на московском объекте, где стоит TC5013B-6, описал кран так: «Для панельного дома до 17 этажей - самое то. Берёт плиту перекрытия на любой вылет без страха. Но если нужно поднять что-то тяжёлое на максимальный вылет - уже думаешь дважды». Это честная характеристика без прикрас.

Кому кран избыточен: для малоэтажных объектов до 5-6 этажей с небольшими объёмами дешевле строительные подъёмники или мобильные платформы. Краны с грузовым моментом 40-50 т·м для таких задач и дешевле в покупке, и в обслуживании. Кому мало: высотное строительство выше 22-25 этажей с тяжёлыми монтажными элементами, горнодобывающее оборудование весом 8-15 тонн, промышленная техника крупного габарита - это класс 10-16-тонных кранов. TC5013B-6 не претендует на универсальность. Для задач, под которые он создавался, кран закрывает большинство потребностей без переплаты за избыточную мощность. Это его главное достоинство.

Список литературы

1. Zoomlion Heavy Industry Science and Technology Co. - Официальный каталог башенных кранов серии TC // Zoomlion Engineering Machinery, 2024
2. Ростехнадзор - Федеральные нормы и правила в области промышленной безопасности «Правила безопасной эксплуатации грузоподъемных кранов» // Федеральная служба по экологическому, технологическому и атомному надзору, 2014
3. ГОСТ 13556-91. Краны башенные строительные. Общие технические условия // Издательство стандартов, 1991
4. Синтез-Кран (ГК «МДСТ») - Технический паспорт и инструкция по эксплуатации башенного крана ZOOMLION TC5013B-6, российская адаптация // Официальный дилер Zoomlion в России, 2023
