Технические характеристики башенного крана Zoomlion TC6517B-10

Что такое Zoomlion TC6517 и для чего он предназначен

Краны Zoomlion серии TC6517 - это башенные краны с горизонтальной стрелой и верхним поворотным механизмом. Важно разграничить: когда покупатели ищут «характеристики автокрана Zoomlion», они нередко попадают на описание именно этой машины - но TC6517 не автокран. Это стационарный башенный кран, монтируемый на строительной площадке с анкерным или рельсовым основанием. Автокран - самоходная машина на шасси, башенный кран - другой класс техники с другими задачами и другим ценовым уровнем.

Zoomlion - китайский производитель с опытом выпуска башенных кранов более 50 лет. Компания входит в число крупнейших игроков мирового рынка строительной техники: среди китайских производителей кранов, применяющих современные технологии управления, на долю Zoomlion приходится около 80% рынка. TC6517 - флагманская модель линейки для высотного и промышленного строительства. Конструктивно это горизонтальная стрела с верхним поворотом: противовес и поворотный круг расположены в верхней части башни, что дает кабине обзор 360 градусов и упрощает работу в плотной городской застройке.

Область применения башенного крана Zoomlion TC6517 - строительство жилых комплексов, промышленных объектов, торговых и логистических центров высотой от 10 до 50+ этажей. Машина рассчитана на работу в тяжёлых условиях: диапазон рабочих температур от -40 до +40 °C делает её применимой на объектах в Сибири и на Урале без ограничений по сезону. Технические характеристики TC6517B-10 в цифрах: максимальная грузоподъемность 10 т, вылет стрелы до 65 м, высота подъема в свободностоящем положении 52 м и до 200 м при наращивании башни. Для сравнения: отечественные башенные краны серий КБ-100 и КБ-473 имеют грузоподъемность 5-8 т и вылет стрелы до 35-40 м - TC6517 превосходит их по обоим параметрам.

TC6517 - не автокран и не гусеничный кран. Это стационарная башенная машина для длительной работы на одном объекте. Если нужна техника для разовых подъёмов или частых перемещений по площадке - смотрите в сторону автокранов или гусеничных кранов. TC6517 раскрывается там, где кран стоит месяцами и работает в непрерывном режиме.

Система управления крана построена на программируемом логическом контроллере (ПЛК), что позволяет точно дозировать скорость подъёма и движения тележки, фиксировать превышения нагрузки и вести электронный журнал работы машины. Системы безопасности прошли одобрение РосТехНадзора - это условие для законной эксплуатации на российских строительных объектах.

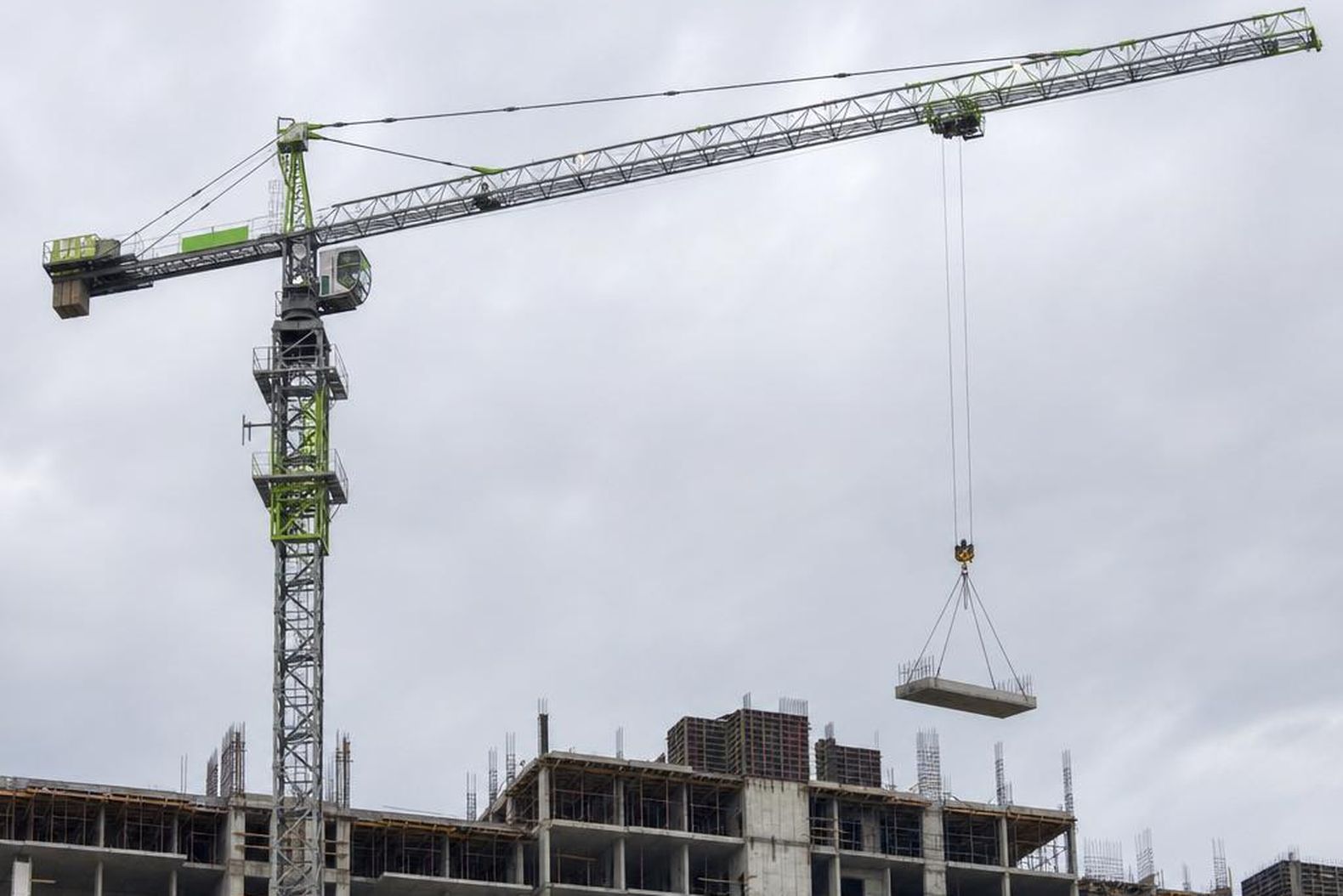

Полные технические характеристики Zoomlion TC6517B-10

TC6517B-10 - базовая версия серии. Индекс «B» обозначает стандартную комплектацию системы управления, «10» - грузоподъемность в тоннах. Ниже - полная таблица технических характеристик башенного крана с разбивкой по группам параметров.

Параметр	Значение
Грузоподъемность максимальная	10 т
Номинальный грузовой момент	1600 кН·м
Максимальный вылет стрелы	65 м
Минимальный рабочий радиус	2,5 м
Высота подъема (свободностоящий)	52 м
Максимальная высота подъема (с наращиванием)	200 м
Скорость подъема груза	0-60 м/мин
Скорость движения тележки	0-75 м/мин
Мощность подъемного механизма	37 кВт
Суммарная установленная мощность	55 кВт
Рабочая температура	от -40 до +40 °C
Тип конструкции	горизонтальная стрела, верхний поворот
Система управления	ПЛК (программируемый логический контроллер)
Подъемный механизм	частотно-регулируемый двигатель
Сертификация в России	системы безопасности одобрены РосТехНадзором

Основные параметры башенного крана - это не просто строчки в паспорте. Грузоподъемность без привязки к вылету ничего не говорит о реальных возможностях машины. У TC6517B-10 максимальные 10 т достижимы только на минимальном рабочем радиусе 2,5 м. С ростом вылета грузоподъемность снижается по кривой, ограниченной грузовым моментом 1600 кН·м. На 65-метровом вылете стрела поднимает уже около 2,5 т - это нормально для башенного крана такого класса.

При выборе крана для объекта смотрите не на максимальную грузоподъемность, а на грузовой момент и кривую грузоподъемности на рабочем вылете. Если ваши монтажные узлы весят 4-5 т и расположены на расстоянии 40-50 м от башни - считайте именно эту точку, а не цифру «10 т» из паспорта.

Модификация TC6517C-10E отличается от базового B-10 системой управления: индекс «E» означает электронное управление с расширенными опциями автоматизации. Грузоподъемность, вылет, высота подъема и скоростные характеристики у обеих версий идентичны. C-10E ориентирован на объекты, где требуется интеграция крана в общую систему управления стройплощадкой, журналирование операций в реальном времени или дистанционный контроль. Разница в стоимости - порядка 5-10% в пользу C-10E.

Параметр	TC6517B-10	TC6517C-10E
Грузоподъемность макс.	10 т	10 т
Вылет стрелы макс.	65 м	65 м
Высота подъема макс.	200 м	200 м
Система управления	стандартная (ПЛК)	электронная расширенная (индекс E)
Опции автоматизации	базовые	расширенные
Целевой объект	стандартное строительство	крупные объекты с цифровым контролем

Максимальный вылет стрелы и грузовой момент на практике

Максимальный вылет стрелы башенного крана Zoomlion TC6517 составляет 65 м - это рабочее расстояние от оси вращения до крюка по горизонтали. Для понимания масштаба: 65 м перекрывают секцию жилого квартала шириной в два стандартных корпуса. При правильном позиционировании один TC6517 способен обслуживать площадку 130 м в диаметре - это примерно 1,3 гектара рабочей зоны без перестановки. Минимальный рабочий радиус - 2,5 м: тележка на стреле заходит почти к самой башне, что позволяет поднимать грузы непосредственно у основания конструкции.

Грузовой момент 1600 кН·м - интегральный показатель, который связывает вылет и грузоподъемность. Физически это произведение массы груза на расстояние от оси поворота: 10 т × 16 м = 160 т·м = 1600 кН·м. На любом другом вылете соотношение меняется пропорционально. При вылете 40 м максимально допустимая нагрузка составит около 4 т (1600 кН·м / 40 м = 40 кН, что соответствует примерно 4 т). При вылете 65 м - около 2,5 т. Краны Zoomlion с горизонтальной стрелой дают плавную кривую нагрузки без резких «ступенек», характерных для кранов с подъёмной стрелой.

Распространённая ошибка при заказе крана - ориентироваться на максимальный вылет и максимальную грузоподъемность одновременно. На 65 м этот кран поднимает не 10 т, а 2,5 т. 10 т - только у башни, на радиусе 2,5 м. Проектировщику нужно брать паспортную кривую грузоподъемности и проверять каждую монтажную позицию.

Практический пример: строительство 24-этажного жилого дома с монолитным каркасом, шаг колонн 6 м, ширина секции 18 м. Башня крана установлена у торца здания. Самая удалённая точка монтажа арматурных каркасов - 38 м от оси. Вес каркаса - 3,2 т. При вылете 38 м TC6517B-10 допускает нагрузку около 4,2 т - запас есть. Скорость подъема до 60 м/мин означает, что груз со склада арматуры на земле до 24 этажа (высота около 72 м) поднимается примерно за 2 минуты на максимальной скорости. На практике с учётом разгона и торможения - 3-4 минуты. При 50 циклах в смену это 2,5-3 часа чистого подъёма из 8-часовой смены - нормальная загрузка для монолитного строительства.

Вылет 65 м особенно востребован при строительстве объектов с широким пятном застройки - торговые центры, складские комплексы, промышленные корпуса с пролётами 30-40 м. В этих случаях один кран Zoomlion TC6517 с вылетом 65 м заменяет два крана с вылетом 30-35 м - и по охвату зоны, и по производительности. Аренда башенного крана TC6517 в России обычно рассматривается именно для таких объектов, где кран стоит 12-24 месяца и должен перекрыть весь фронт работ.

Высота подъема - от 52 м до 200 м с наращиванием

TC6517B-10 работает в двух принципиально разных режимах по высоте. Свободностоящий режим - башня стоит без крепления к несущим конструкциям здания. В этом варианте максимальная высота подъема составляет 52 м. Звучит много, но на стройке высоток этого часто не хватает уже к 15-17 этажу. Тут и начинается второй режим - наращивание с промежуточными креплениями к зданию, где потолок поднимается до 200 м.

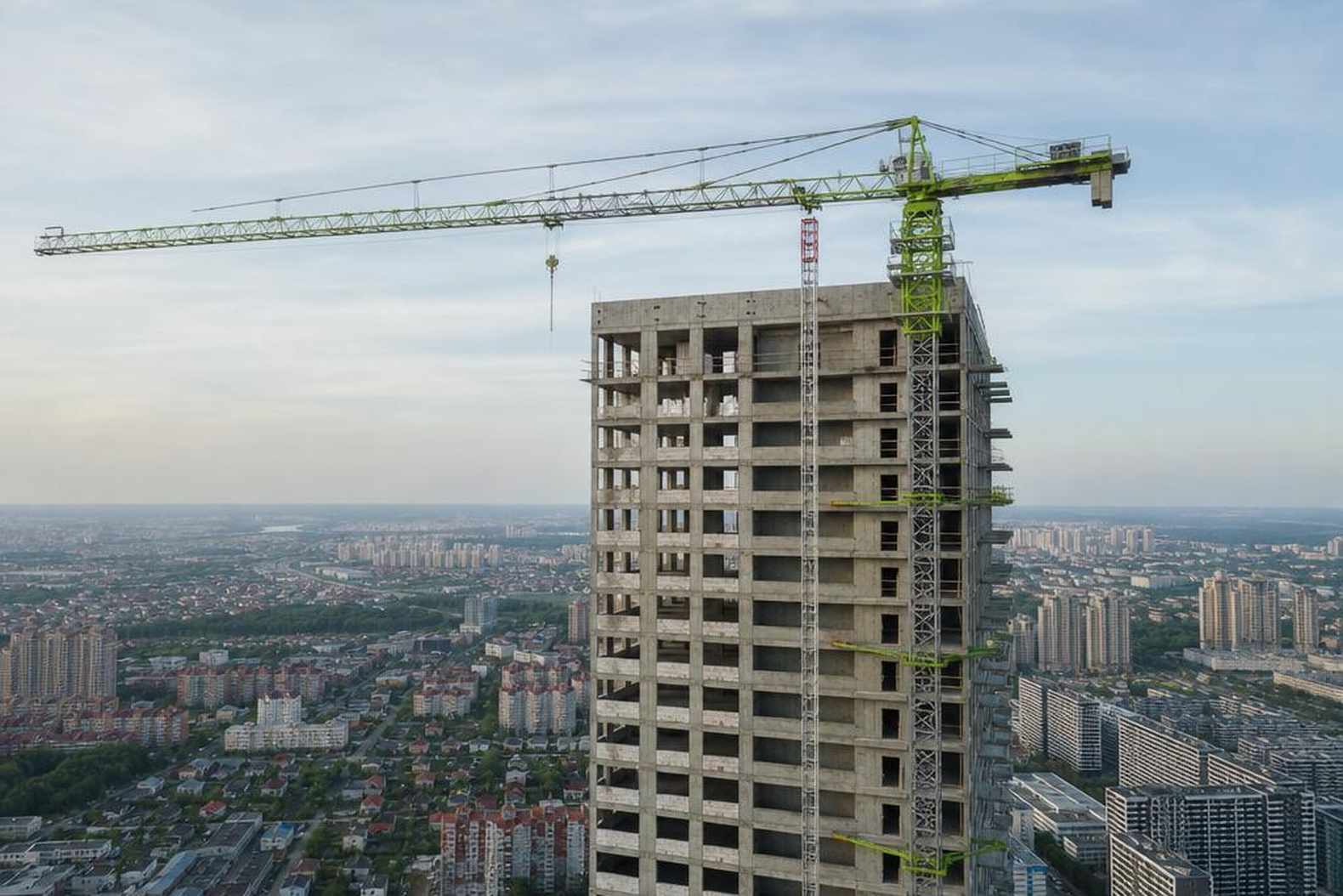

Наращивание башни - это отдельная технологическая операция, которую многие недооценивают. Кран не «растёт» сам по себе: к процессу привлекают монтажную бригаду, заблаговременно завозят секции башни и крепёжные хомуты. По мере роста здания кран крепят анкерными связями к перекрытиям - обычно каждые 20-25 м. Крепление снимает изгибающий момент с основания и позволяет наращивать секции дальше. На практике цикл «нарастить + закрепить» занимает 1-2 дня с учётом подготовки. Для объектов под 100 м и выше это делают 4-7 раз за весь цикл строительства.

Что ограничивает достижение максимальных 200 м? Прежде всего - характеристики площадки и проект анкеровки. Несущая способность перекрытий здания, к которым крепится башня, должна выдерживать горизонтальные нагрузки от крана. Во-вторых, длина кабеля: с ростом высоты растут электрические потери и нагрузка на кабельную систему. В-третьих, проектные ограничения по ветровой нагрузке - на высоте 150+ метров ветровые условия принципиально другие, чем у земли. На большинстве отечественных объектов краны серии TC6517 работают в диапазоне 80-130 м - это практический «рабочий коридор» для жилых комплексов в 25-35 этажей.

Запрос «башенный кран 65 метров вылет и высота подъема» - про совместное использование обеих характеристик. 65 м - это вылет стрелы в горизонтальной плоскости, а высота подъема - вертикальный параметр. Они работают одновременно. TC6517B-10 дает 65 м вылет при высоте подъема вплоть до 200 м - то есть кран может работать «в полный размах» на любом этаже стройки, не ограничиваясь нижними ярусами.

Высота подъема монтажной стрелы - параметр, который определяет, подходит ли кран под конкретный объект. Для башенного крана с показателем 200 м нет практически ни одного гражданского здания в России, которое было бы ему «не по росту». В этом смысле TC6517B-10 закрывает весь диапазон жилого строительства - от загородного 3-этажного клубного дома до московских небоскрёбов категории «Москва-Сити».

Система управления ПЛК и безопасность

Программируемый логический контроллер в TC6517B-10 - не просто модный термин в буклете. ПЛК управляет всеми исполнительными механизмами крана: подъемом, поворотом, передвижением тележки и самого крана. Система работает в режиме реального времени - контроллер опрашивает датчики нагрузки, положения, скорости и принимает решения быстрее, чем оператор успеет среагировать на изменение ситуации. Плавный пуск и торможение - тоже функция ПЛК: двигатели не включаются скачком, а разгоняются по заданной кривой. Для крана с моментом 1600 кН·м это критично - резкий старт с грузом на вылете 50 м создает большие динамические нагрузки на металлоконструкцию.

Технические характеристики системы безопасности TC6517B-10 включают несколько уровней защиты. Координатная защита - кран «знает» границы своей рабочей зоны и автоматически замедляется при приближении к ним. Особенно важно на стеснённых городских площадках, где рядом работают другие механизмы или проходит охранная зона ЛЭП. Функция антистолкновения актуальна при совместной работе нескольких кранов - система контролирует взаимное положение кранов и предотвращает пересечение зон. Краны Zoomlion на этой системе можно ставить ближе друг к другу, чем при ручном контроле: программа точнее человека.

Функция безопасности	Описание	Применение
Ограничитель грузового момента	Блокирует подъём при превышении 1600 кН·м	Защита от перегруза на любом вылете
Координатная защита	Ограничение рабочей зоны по заданным координатам	Стройка рядом с ЛЭП, дорогой, другими объектами
Антистолкновение	Контроль взаимного положения при работе нескольких кранов	Многокрановые площадки
«Чёрный ящик»	Запись параметров работы: нагрузки, скорости, положения	Расследование инцидентов, техобслуживание
Автодиагностика ПЛК	Самотестирование при запуске, вывод кодов ошибок на дисплей	Быстрое обнаружение неисправностей
Ограничители хода	Концевые выключатели на всех осях движения	Механическая резервная защита
Анемометр	Контроль скорости ветра, предупреждение при превышении	Безопасность при штормовом ветре

По вопросу «Zoomlion башенный кран РосТехНадзор сертификат»: системы безопасности TC6517B-10 одобрены РосТехНадзором. Это не просто формальная бумага - кран проходил экспертизу промышленной безопасности по российским нормам. Без этого он не может легально работать на строительных объектах в России. Перечень разрешительных документов запрашивайте у дистрибьютора при покупке - документация прилагается к каждой единице техники.

«Чёрный ящик» - функция, которая на практике сильно упрощает жизнь механику. Система пишет историю работы: какие нагрузки были, с какой скоростью работали механизмы, были ли срабатывания защит. Если кран что-то «сделал не так» - причину ищут не по словам оператора, а по записанным данным. На больших объектах с несколькими кранами это особенно ценно: споры о том, кто и когда нарушил режим, закрываются за минуты.

Двигатели и энергопотребление

Подъемный механизм TC6517B-10 работает от частотно-регулируемого двигателя мощностью 37 кВт. Остальные 18 кВт из суммарных 55 кВт распределены между механизмами поворота, передвижения тележки и хода крана. Почему на подъём отведено почти 70% мощности? Потому что подъём - самый энергоёмкий процесс: вертикальное перемещение 10 тонн со скоростью 60 м/мин требует значительно больше усилий, чем перемещение тележки по горизонтальной стреле.

Частотное регулирование - инженерное решение с конкретными последствиями для технических характеристик крана и его эксплуатационных расходов. Классический двигатель с прямым пуском включается на полную мощность мгновенно: пусковой ток в 5-7 раз превышает номинальный, груз дёргается, металлоконструкция получает ударную нагрузку. Частотный привод разгоняет двигатель плавно - по заданной кривой. Скорость движения тележки 0-75 м/мин тоже меняется без рывков - по той же нарастающей кривой. На практике это означает, что опытный машинист может подвести груз к точке укладки с точностью до нескольких сантиметров, не опасаясь раскачки.

По расходу электроэнергии: кран с суммарной установленной мощностью 55 кВт в реальных условиях потребляет 30-40 кВт·ч за смену (8 часов). Двигатели работают не постоянно - они включаются только при движении механизмов. В периоды ожидания (стропальщик укладывает груз, перерыв, переговоры) потребление близко к нулю. При планировании электроснабжения площадки закладывайте ввод 100 А при напряжении 380 В - с запасом под одновременную работу нескольких механизмов.

Скорость движения тележки 0-75 м/мин - важный параметр для производительности. Тележка перемещает крюк по стреле: от минимального радиуса 2,5 м до максимального вылета 65 м. Расстояние в 62 м тележка проходит примерно за 50 секунд на максимальной скорости. Реально - медленнее, потому что при приближении к точке установки груза машинист сбрасывает скорость. Но даже с учётом этого - от «ближней зоны» до края стрелы башенного крана и обратно уходит не больше 2 минут. Для сравнения: стреловой самоходный кран с такими же параметрами работал бы медленнее из-за иной кинематики.

Диапазон рабочих температур от -40 до +40 °C охватывает все строительные регионы России - от Якутии до Краснодарского края. Для Сибири и Дальнего Востока параметр -40 °C принципиален: большинство китайских кранов без специальной комплектации ограничены -20 °C. TC6517B-10 в базовой спецификации рассчитан на настоящие русские зимы - это один из аргументов в пользу марки при выборе техники для северных объектов.

Эксплуатация в российском климате

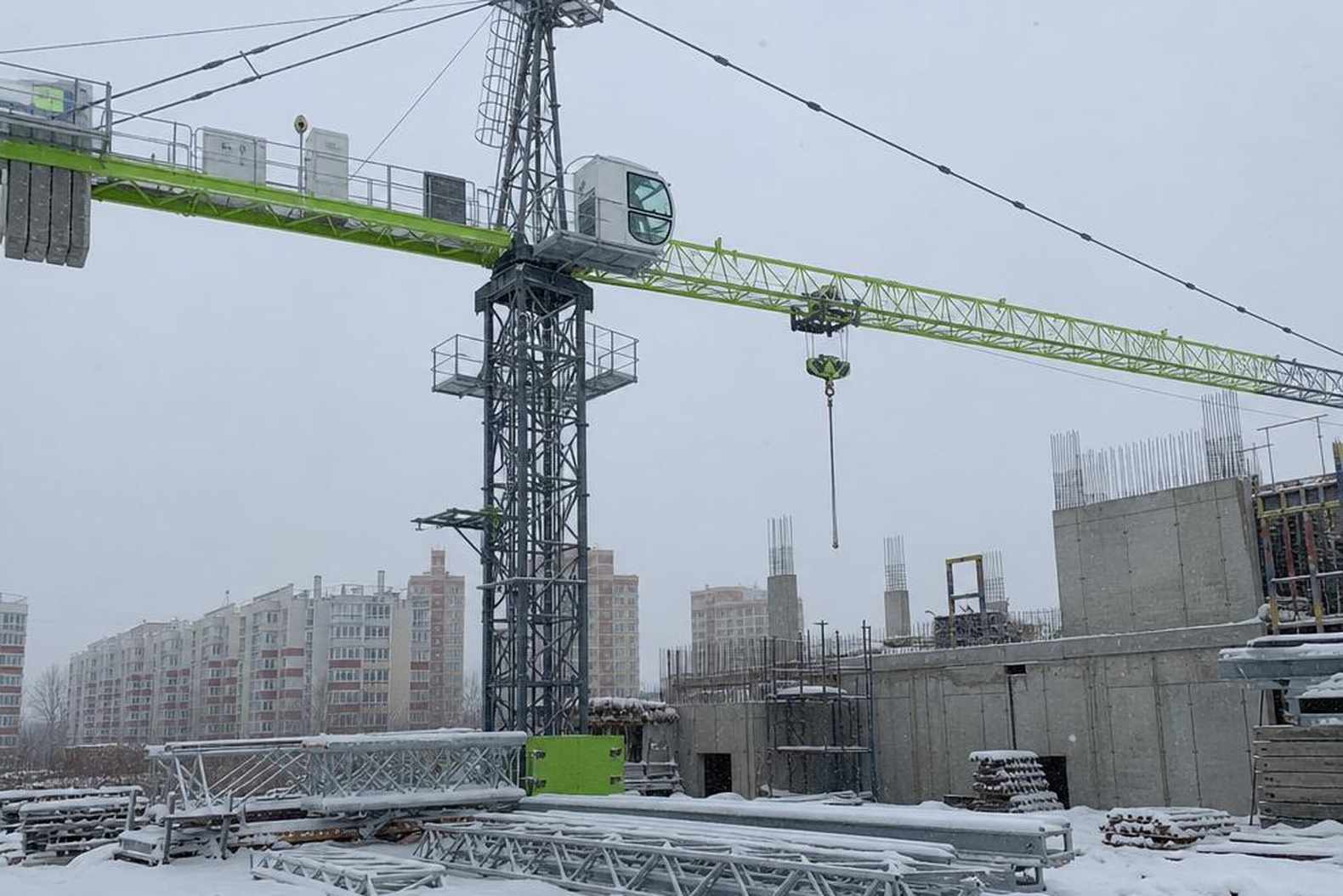

Диапазон рабочих температур -40...+40°C на бумаге выглядит убедительно, но за этой цифрой - конкретные технические решения, без которых башенный кран в январе в Новосибирске просто не запустится. На TC6517 кабина оператора оснащена автономной системой обогрева и полным круговым остеклением - обзор 360 градусов без мёртвых зон. Зимой оператор видит стропальщиков через запотевшее или обледеневшее стекло куда лучше, чем в кабинах со стандартным остеклением. Шкафы управления и электрические отсеки имеют встроенные нагревательные элементы - ПЛК и частотные преобразователи требуют температуры выше -10°C для корректной работы.

Практика зимней эксплуатации башенного крана на севере и в Сибири выработала несколько обязательных правил. Прогрев перед запуском - не менее 20-30 минут при температуре ниже -20°C: пластичная смазка в редукторах подъемного механизма и поворотном устройстве густеет и не дает нужную плёнку при холодном старте. Смазочные материалы - только зимние сорта: летние графитовые или литиевые смазки при -30°C превращаются в абразив. Гидроцилиндры опорных частей требуют незамерзающих жидкостей с рабочим диапазоном до -45°C. Анемометр на TC6517 отслеживает скорость ветра в режиме реального времени: при превышении 14 м/с работа автоматически блокируется - в условиях российских равнин, где зимние порывы регулярно достигают 15-20 м/с, это не опция, а ежедневная реальность.

Требования к основанию зимой ужесточаются. Промёрзший грунт кажется прочным, но при оттепели несущая способность падает в 3-5 раз - фундаментная плита или анкерная рама должны закладываться ниже глубины промерзания для конкретного региона. В Московской области это 1,4 м, в Красноярском крае - до 2,5 м. Коммунальная и дорожная инфраструктура площадки тоже влияет на работу: подъездные пути для бетоновозов зимой требуют отдельного внимания, иначе передвижные насосы и миксеры встанут в 50 метрах от крана. Электрические вводы на строительной площадке должны выдерживать пиковую нагрузку при одновременном запуске всех систем обогрева крана - порядка 15-18 кВт сверх рабочей мощности.

За пять лет в цехе я видел, как экономия на зимней смазке убивала редукторы за один сезон. TC6517 технически готов к морозу - но только если обслуживающий персонал соблюдает регламент, а не заправляет летнее масло «пока не завезли зимнее».

Где купить или арендовать Zoomlion TC6517 в России

Рынок башенных кранов Zoomlion в России переживает структурный сдвиг. KranKompany - главный дистрибьютор Zoomlion в России на протяжении нескольких лет - с сентября 2025 года прекращает продажи новых кранов Zoomlion и переходит на собственную линейку башенных кранов MAYAK. Для тех, кто планировал купить TC6517 через этот канал, это означает одно: основной официальный маршрут закрывается. Что остается? Региональные дилеры, прямые поставки через параллельный импорт и вторичный рынок.

Аренда башенного крана Zoomlion TC6517 - пока наиболее реалистичный вариант для строительных компаний, которым нужна машина на конкретный объект. Арендные парки в Москве, Санкт-Петербурге и Екатеринбурге содержат экземпляры 2019-2023 годов выпуска в рабочем состоянии. Стоимость аренды TC6517 в Московском регионе в 2025 году - 350 000-450 000 рублей в месяц без экипажа, с монтажом и демонтажом отдельно. Покупку б/у краны Zoomlion предлагают на агрегаторах спецтехники - цены на машины 2020-2022 года с пробегом 3000-5000 моточасов держатся в диапазоне 18-28 млн рублей в зависимости от комплектации и региона. Новый TC6517B-10 на момент написания через параллельный импорт стоит 35-42 млн рублей.

Запчасти и сервис - отдельный вопрос. Краны Zoomlion работают на компонентах Siemens (электрика) и ZF (редукторы механизма подъема в ряде исполнений) - эти запчасти доступны через общие каналы поставок, не завязанные на китайского производителя. Специфические детали - барабаны лебедки, крюковые обоймы, секции башни - придется заказывать через посредников с 6-12 неделями ожидания. Сервисные компании, работавшие с KranKompany, продолжают обслуживать краны Zoomlion независимо от политики дистрибьютора - контракты на ТО действуют до истечения срока.

Ситуация с дистрибуцией кранов Zoomlion в России сейчас напоминает 2022 год на рынке погрузчиков: официальный канал сворачивается, но машины никуда не деваются - они есть на вторичке, в аренде, у региональных перепродавцов. Кто умеет искать - найдет.

Сравнение TC6517B-10 с конкурентами в классе 10 т и вылет 65 м

Чтобы понять, что покупает строительная компания, выбирая TC6517B-10, полезно поставить его рядом с отечественными машинами того же назначения. КБ-403 и КБ-473 - башенные краны советской и постсоветской разработки, которые до сих пор встречаются на российских стройках. Технические характеристики башенного крана КБ-403: максимальный вылет 25 м, грузоподъемность 5 т, высота подъема 40 м. КБ-473 - шаг вперед: максимальный вылет 35 м, грузоподъемность 8 т, высота 57 м. TC6517B-10: 65 м вылет, 10 т, 200 м по высоте в приставном исполнении. Разрыв по вылету - 2,6 раза против КБ-403 и 1,85 раза против КБ-473.

В классе китайских башенных кранов ближайшие аналоги - SANY STC800 и XCMG XGT180K. SANY в классе 8-10 т предлагает максимальный вылет 60 м, XCMG XGT180K - 60 м при грузоподъемности 10 т. TC6517B-10 с вылетом 65 м держит преимущество даже внутри китайского сегмента. Частотное регулирование всех приводов - стандарт для TC6517, у части аналогов это опция за доплату. Грузовой момент 1600 кН·м у TC6517B-10 против 1200-1400 кН·м у SANY и XCMG в сопоставимых версиях - разница реальная, а не маркетинговая.

Сравнение по параметрам в таблице. Выбор башенного крана для конкретного объекта - это прежде всего максимальный вылет и грузоподъемность на этом вылете. По совокупности технических характеристик TC6517B-10 закрывает задачи, для которых КБ-серия требовала бы двух машин или перестановки крана в процессе стройки.

Параметр	TC6517B-10	КБ-403	КБ-473	XCMG XGT180K
Макс. вылет, м	65	25	35	60
Грузоподъемность макс., т	10	5	8	10
Грузоподъемность на макс. вылете, т	2,5	1,0	1,5	2,0
Высота подъема своб. стояния, м	52	40	57	50
Высота подъема приставная, м	200	нет данных	нет данных	180
Грузовой момент, кН·м	1600	600	900	1350
Частотное регулирование	все приводы	нет	нет	опция
Диапазон температур, °C	-40...+40	-20...+40	-20...+40	-30...+40

КБ-403 строили в СССР для домостроительных комбинатов с типовой сеткой колонн 6 на 6 метров. Современная стройка с подземными паркингами, сложными инсоляционными разрывами и переменной шириной пятна застройки требует другого инструмента. TC6517B-10 - это другой класс задач, не конкурент КБ-403, а его замена.

Что нужно знать перед покупкой или арендой TC6517

При выборе башенного крана TC6517 первое, на что смотрят, - максимальная грузоподъемность. Это ошибка. Реальный рабочий параметр - грузовой момент: у TC6517 он составляет 1600 кН·м, и именно он определяет, что кран поднимет на конкретном вылете. Паспортные 10 т доступны лишь на малом рабочем радиусе - около 15-16 м; на 65 м это уже 2,5 т. Перед арендой или покупкой - взять план объекта, нанести рабочие точки и проверить грузовысотные характеристики по диаграмме из технической документации.

По версиям: B-10 и C-10E - не просто модификации, а разные сценарии применения. B-10 - для стандартного строительства с базовым набором автоматики; C-10E с расширенным электронным управлением - для длительных смен на крупных объектах, где нужна интеграция в систему управления площадкой. Разница в стоимости аренды - около 8-12%. Краны Zoomlion в обеих версиях имеют одинаковые секции стрелы, что упрощает переброску между машинами одного парка.

KranKompany прекратила прямые поставки новых TC6517 - сейчас на рынке остатки у региональных дилеров и машины с пробегом. Вторичный рынок держится: цены на 3-5-летние краны просели на 10-15% от пика 2023 года. При покупке подержанного - проверять оголовок, пальцы соединений секций стрелы и данные бортового компьютера по наработке в моточасах.
