Грунтовый каток XCMG XS143 - характеристики и применение

XCMG XS143 - что это за машина и где применяется

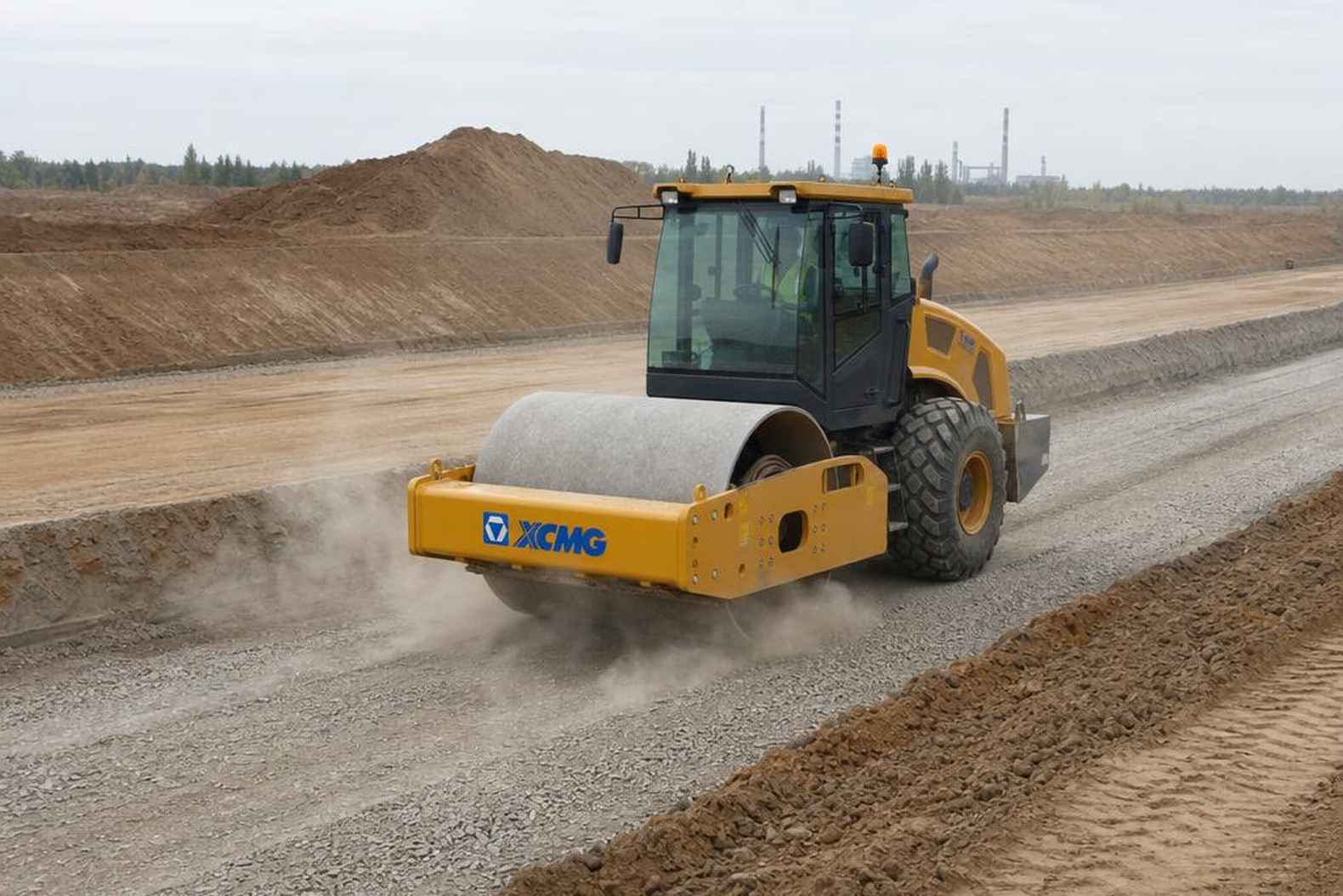

XCMG XS143 - одновальцовый грунтовый виброкаток массой 14 000 кг, предназначенный для уплотнения несвязных и связных грунтов, щебёночных оснований, гравийно-песчаных смесей. Гидравлический одновальцовый привод с закрытым контуром обеспечивает плавное управление тягой без рывков - это важно при работе на подъёмах и в стеснённых условиях. Каток XCMG закрывает нишу между лёгкими 10-тонными машинами и тяжёлыми 18-тонниками: при весе 14 т он обеспечивает достаточное контактное давление для глубокого уплотнения, оставаясь мобильным на нетвёрдых подъездных путях.

Область применения широкая: строительство земляного полотна автодорог, отсыпка и уплотнение насыпей, подготовка оснований под фундаменты промышленных и гражданских объектов, рекультивация карьеров. Одновальцовый грунтовый каток этого класса особенно востребован на объектах, где нужно уплотнять слои толщиной 30-50 см за минимальное число проходов. Из практики: на строительстве дорожно-строительной базы в Подмосковье видел, как XS143 закрывал суточный фронт работ на насыпи, с которым два лёгких катка не справлялись за смену.

По грунтам - машина рассчитана прежде всего на несвязные и малосвязные материалы: песок, гравий, дроблёный камень фракций 0-70 мм, щебёночно-песчаные смеси для дорожных оснований. Связные суглинки и глины - тоже рабочий материал, но здесь важен правильный выбор режима вибрации: для тяжёлых глин предпочтительнее низкочастотный режим с большей амплитудой. Скальные грунты и твёрдые каменные материалы крупных фракций - за пределами назначения машины. Торфяники, илистые грунты с высокой влажностью также не в зоне эффективной работы: каток продавит материал, не уплотнив его.

За десять лет работы в отрасли убедился: основная ошибка при выборе катка - недооценка категории грунта. XS143 отлично работает по щебёночному основанию и средним суглинкам, но на переувлажнённых глинах его эффективность падает вдвое, независимо от режима вибрации. Это не недостаток машины - это физика уплотнения.

Дорожно-строительная техника этого класса всё активнее заходит на российский рынок через официальных дилеров XCMG. Машина сертифицирована по российским нормам, адаптирована к работе в диапазоне температур до -40°C при соответствующей подготовке. Минимальный радиус поворота 6415 мм позволяет работать на участках средней стеснённости - не в тоннелях, но на строительных площадках городской застройки вполне применимо.

Полные технические характеристики XCMG XS143

Ключевые параметры машины, влияющие на производительность: рабочая ширина вальца составляет 2130 мм, диаметр вальца - 1523 мм. Нагрузка на передний валец - 8000-8200 кг в зависимости от загрузки топливного бака и конфигурации балластировки. Нагрузка на задние колёса - 5800-6000 кг. Статическая линейная нагрузка 368-385 Н/см - рабочий диапазон, характерный для машин 14-тонного класса и достаточный для уплотнения дорожных оснований по нормам СП 34.

Диапазон скоростей движения вперёд - 0-11,17 км/ч, назад - 0-5,02 км/ч. Это бесступенчатое регулирование через гидростатику: оператор дозирует скорость рычагом, не переключая передачи. На практике рабочие скорости уплотнения - 3-6 км/ч в зависимости от материала и требуемого числа проходов. Преодолеваемый подъём - 40%, что соответствует примерно 22 градусам уклона. Для насыпного строительства в холмистой местности этого достаточно.

В таблице ниже - все технические характеристики XCMG XS143 по официальной документации производителя.

По опыту эксплуатации 14-тонных катков: объём топливного бака 240 л при типичном расходе дизеля 15-18 л/ч даёт автономность 13-16 часов. Для двухсменной работы без дозаправки хватает, если заезжать на объект с полным баком. Гидравлический бак такого же объёма - 240 л - говорит о развитой гидросистеме с запасом по теплоёмкости.

Шины задних колёс типоразмера 23,1-26 - стандарт для машин этого класса. Давление в шинах влияет на распределение нагрузки между осями и на характеристики управляемости. При работе на мягких грунтах имеет смысл снижать давление до нижней границы допуска - это увеличивает пятно контакта и снижает риск завязнуть. Минимальный радиус поворота 6415 мм определяется колёсной базой и углом поворота шарнира рамы - для 14-тонника показатель нормальный.

Двигатель Cummins 6BTAA5.9-C170 и трансмиссия

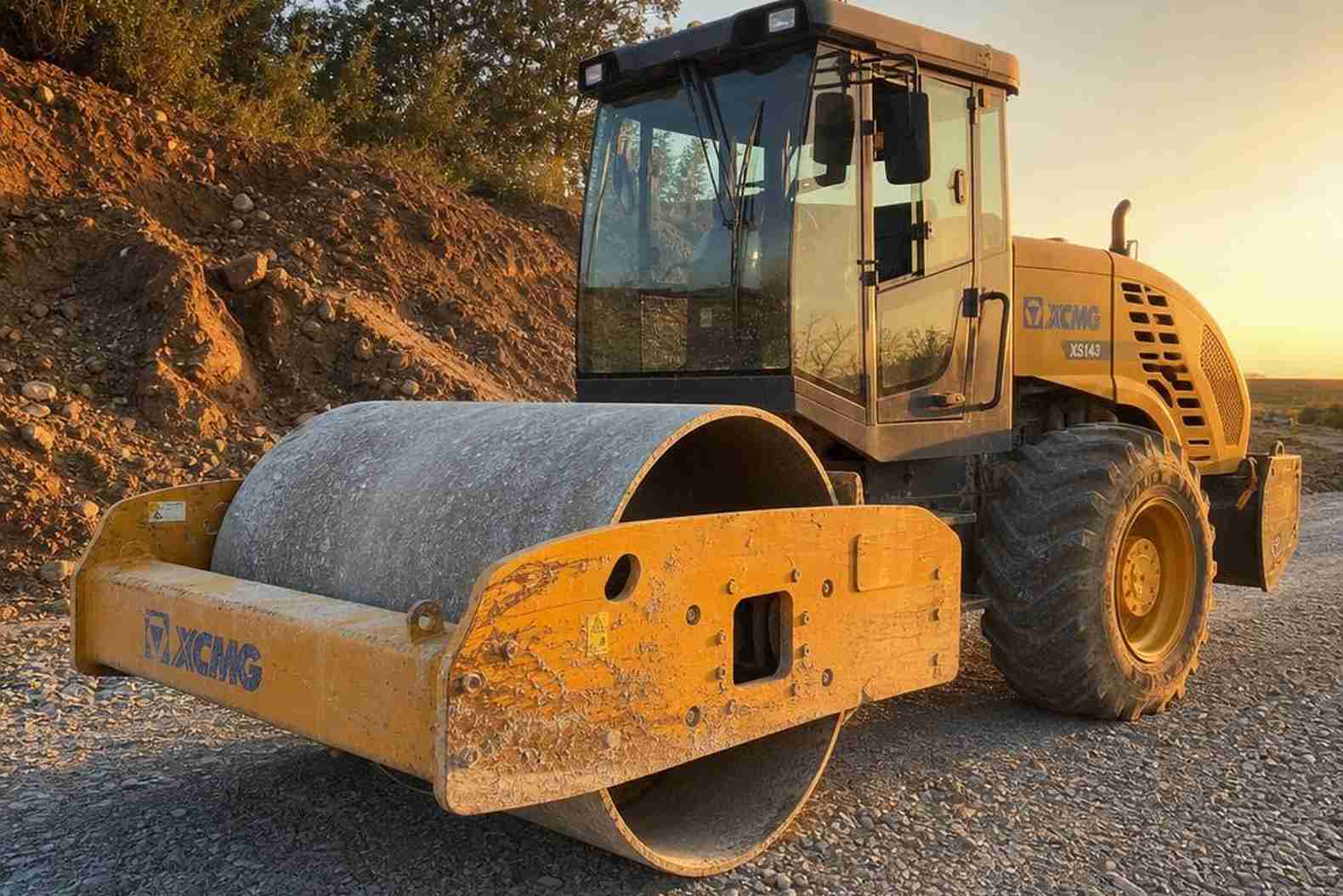

На XCMG XS143 установлен Cummins 6BTAA5.9-C170 - шестицилиндровый рядный дизель с турбонаддувом и промежуточным охлаждением наддувочного воздуха. Рабочий объём 5,9 л, мощность 125 кВт (170 л.с.), номинальная частота вращения 2200 об/мин. Тип охлаждения - водяное, жидкостное. Двигатель этой серии хорошо известен на российском рынке: он стоит на экскаваторах, автогрейдерах, погрузчиках десятков производителей. Запчасти и расходники - в свободном доступе у дилеров Cummins по всей стране, что для эксплуатирующих организаций критично.

Серия 6BT от Cummins выпускается с 1984 года, модификация BTAA означает турбонаддув с промежуточным охлаждением (aftercooling). Суффикс C170 в обозначении Cummins 6BTAA5 - это мощностная версия для строительной техники. Номинальная частота вращения 2200 об/мин обеспечивает хороший крутящий момент в нижней части диапазона - важно для тягового усилия при работе на подъёмах. Ресурс до капремонта у хорошо обслуженных двигателей этой серии - от 12 000 до 15 000 моточасов. Слабые места, известные по практике: уплотнения форсунок при перегреве и шестерни привода ТНВД при работе на некачественном топливе.

Трансмиссия - гидростатический закрытого типа привод. Гидростатика закрытого контура означает, что гидронасос и гидромотор соединены в замкнутый контур высокого давления без открытого бака между ними. Это обеспечивает точное дозирование скорости, эффективное торможение двигателем на спусках и компактность компоновки. Гидростатика в катках этого класса - стандарт для современных машин: она надёжнее механических коробок в грязных условиях и проще в обслуживании. Отдельный гидробак объёмом 240 л с теплообменником держит рабочую температуру масла в норме даже при длительной работе в жару.

Когда работал инженером на предприятии, мы эксплуатировали несколько машин с Cummins 6BT в разных вариантах. Двигатель неприхотлив, но требует чистого топлива - фильтрующий элемент тонкой очистки на объектах с полевой заправкой надо менять вдвое чаще регламента. Это не специфика XS143, а общее правило для всех машин с ТНВД типа Bosch P.

Частота вращения коленвала 2200 об/мин - это номинал, при котором снимается заявленная мощность 125 кВт. В реальной работе двигатель большую часть времени работает на 1600-1800 об/мин: гидростатика снимает нагрузку плавно, без пиковых провалов оборотов, характерных для механических трансмиссий. Это снижает реальный расход топлива относительно паспортных значений при полном цикле нагрузки и увеличивает ресурс силовой установки.

Вибрационная система: два режима работы

Передний валец XS143 - вибрационный, с двумя независимыми режимами. Переключение между ними меняет и частоту вибрации, и амплитуду, и центробежную силу. Это не косметика - два режима решают принципиально разные задачи уплотнения.

Режим I - высокоамплитудный: частота вибрации 28 Гц, номинальная амплитуда 1,86 мм, центробежная сила 305 кН. Этот режим для грубого уплотнения - когда нужно «продавить» слой 30-50 см, разрушить структуру крупных агрегатов грунта и добиться начальной плотности. На тяжёлых суглинках и глинах с переменной влажностью именно 28 Гц и 305 кН дают результат за минимальное количество проходов.

Режим II - высокочастотный: 35 Гц, амплитуда 0,88 мм, центробежная сила 225 кН. Здесь задача другая - финишное доуплотнение верхних 15-20 см, работа с тонкими конструктивными слоями и грунтами, склонными к переуплотнению при высокой энергии. Повышенная частота при меньшей амплитуде мягче воздействует на структуру - риск переуплотнения и разрушения связей между частицами существенно ниже.

На практике схема выглядит так: первые 3-4 прохода - режим I, последние 2 прохода - режим II. Особенно это важно на песках и ПГС, где переуплотнение верхнего горизонта даёт ложную плотность - плотная корка сверху, рыхлость внутри слоя.

Частота вибрации 28/35 Гц у XS143 - стандарт для техники этого класса. Но центробежная сила 305 кН в режиме I - ближе к верхней границе для 14-тонных катков. Большинство конкурентов в этом весовом диапазоне дают 260-280 кН. Это даёт XS143 запас по энергии уплотнения без перехода в класс 16-тонников.

Выбор режима зависит от типа грунта, влажности и стадии уплотнения. Переключение - из кабины, без остановки работы. Это удобно: оператор может менять режим по показаниям нивелира или визуальным признакам поведения грунта под вальцом.

Проходимость и маневренность: подъёмы и радиус поворота

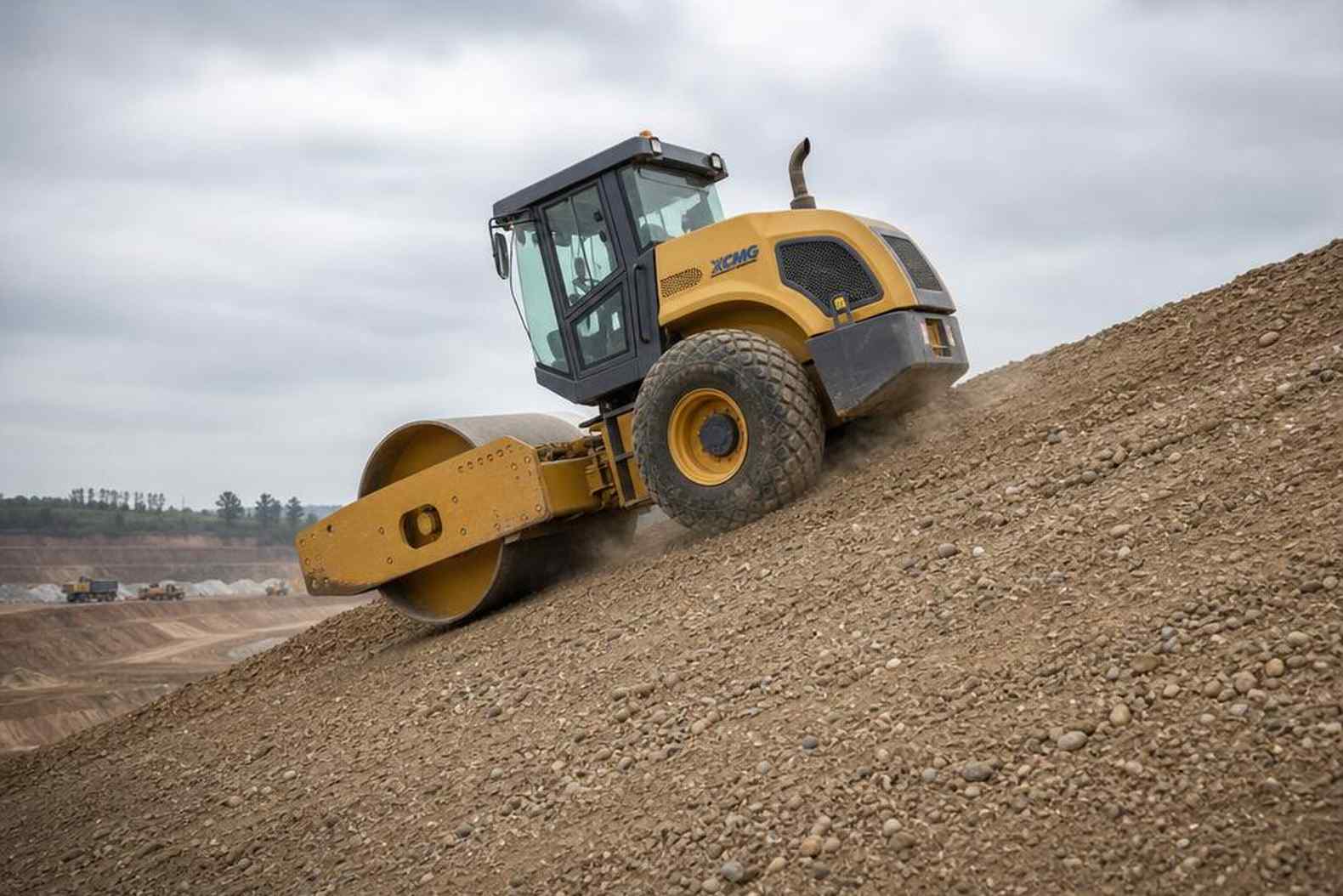

Гидростатический привод на XS143 даёт преодолеваемый подъём 40%. Это серьёзный показатель для грунтового катка - большинство машин 14-тонного класса с гидромеханической трансмиссией уверенно работают на уклонах до 25-30%. Разница ощутима на реальных объектах: строительство дорог в пересечённой местности, дамбы, откосы насыпей, карьерные съезды.

Гидростатика держит тягу на уклоне без рывков - скорость регулируется плавно независимо от угла подъёма. На крутых участках это принципиально: механическая коробка при переключении передач теряет момент, каток может скатиться назад. Гидростатический контур XS143 этого не допускает.

40% подъём - это примерно 22 градуса. Откос насыпи 1:2 (50%) каток уже не возьмёт, но для рабочих уклонов на дорожном строительстве 40% перекрывает 95% реальных ситуаций.

Минимальный радиус поворота XS143 - 6415 мм. Сочленённая рама с гидравлическим управлением позволяет разворачиваться в стеснённых условиях - на узких захватках, вблизи бортов траншей, при уплотнении примыканий. Для сравнения: катки этого класса с жёсткой рамой и бортовым поворотом дают радиус 5500-6000 мм, но теряют в управляемости на мягких грунтах из-за сдвигающего усилия. Сочленённая схема XS143 поворачивает без бокового сноса вальца.

Паспортный максимум скорости - 11,17 км/ч вперёд, рабочий диапазон при уплотнении - 5,3-10,8 км/ч: это диапазон, который машина фактически использует при укатке. При скорости прохода 5,3 км/ч и ширине вальца 2130 мм за 8-часовую смену с учётом разворотов и перекрытий каток обрабатывает 50 000-65 000 м2. При 6 проходах на участок это 8000-11 000 м2 уплотнённого грунта за смену - типичный результат для линейных объектов.

XCMG XS143 в линейке грунтовых катков: XS123 и XS163

XCMG строит линейку одновальцовых грунтовых катков с шагом по весу 2 тонны. XS123, XS143, XS163 - три последовательные ступени. Выбор модели определяется проектной толщиной слоя, типом грунта и шириной захватки.

XS123 - младшая модель с вальцом 1830 мм - закрывает задачи на узких участках и средних по энергии грунтах. Центробежная сила 200 кН достаточна для слоёв до 35-40 см на суглинках. XS163 с вальцом 2130 мм и силой 340 кН - старший одновальцовый грунтовый каток в линейке, для тяжёлых грунтов и толстых слоёв 50+ см. XS143 занимает позицию универсала: рабочая ширина вальца как у старшей модели (2130 мм), но цена на 1,5 млн руб. ниже. Разница в центробежной силе между XS143 и XS163 составляет 35 кН (305 против 340 кН). На практике это разница примерно в один-два дополнительных прохода при уплотнении тяжёлых щебёночных оснований по ГОСТ 32703 - на типовых дорожных объектах с суглинками и ПГС она не принципиальна.

По факту XS143 перекрывает 80% задач дорожного строительства в России - насыпи, подстилающие слои, рабочий слой земляного полотна. XS163 оправдан при регулярной работе с каменистыми грунтами и слоями от 50 см.

XCMG строит технику как экосистему. В линейке рядом с грунтовыми катками - асфальтоукладчики серии RP, дорожные фрезы серии XM, самосвалы и тягачи. На дорожном объекте можно выстроить цепочку из техники одного производителя: фреза снимает старое покрытие, каток уплотняет основание, укладчик кладёт асфальт, катки серии XS202/XS262 уплотняют асфальт. Это упрощает сервис - один дилер, одна система запчастей, единая диагностика.

Стоимость XS143 от 8 млн руб. - ориентир по рынку. Цена зависит от комплектации, курса юаня и условий поставки. Для сравнения: Dynapac CA2500 в аналогичной комплектации на вторичном рынке стоит 9-11 млн руб., новые европейские аналоги - от 14 млн руб.

Обслуживание XCMG XS143: сервис и запчасти в России

Каток XCMG XS143 обслуживается через официальную дилерскую сеть XCMG в России - по состоянию на 2024 год в стране работает более 30 авторизованных дилеров, покрывающих все федеральные округа. Дилеры держат склады базовых расходников и фильтров, крупные - имеют мобильные сервисные бригады для выездного обслуживания дорожно-строительной техники непосредственно на объектах.

Регламент планового ТО стандартный для спецтехники XCMG этого класса: первое ТО - через 250 моточасов после ввода в эксплуатацию, далее - каждые 500 моточасов. Что входит в плановое ТО: замена моторного масла в двигателе Cummins 6BTAA5.9 (объём картера - 14 л, спецификация API CI-4 или выше), замена масляного, топливного и воздушного фильтров, проверка и при необходимости замена масла в гидравлической системе (объём гидробака - около 160 л), контроль уровня в картере вибровозбудителя (трансмиссионное масло ISO VG 220). Отдельно - осмотр и смазка шарниров, проверка натяжения ременного привода, диагностика тормозной системы.

На практике первое ТО в 250 моточасов критично именно для гидравлики: в новой машине в масло попадает металлическая стружка от приработки насосов и гидромоторов. Пропустить его - значит ускорить износ гидростатики в 2-3 раза. Это не перестраховка производителя, а реальная механика процесса.

Запасные части на каток XCMG XS143 поставляются по двум каналам. Первый - официальная сеть XCMG: фирменные фильтры, уплотнения, ремни, детали ходовой части и вальца. Сроки поставки нефиксированных позиций со склада в Китае - от 3 до 6 недель, что нужно учитывать при планировании сезонного обслуживания. Второй канал - дилеры и партнёры Cummins: двигательная группа (поршни, кольца, вкладыши, форсунки, турбина) доступна через разветвлённую сеть авторизованных сервисов Cummins, присутствующих в большинстве крупных городов России. Моторные запчасти через Cummins нередко поступают быстрее и дешевле, чем через XCMG-дилеров. Параллельный импорт агрегатов и расходников из Китая через серые каналы присутствует на рынке, но качество таких поставок нестабильно - на гидравлических компонентах и уплотнениях экономить не стоит.

Гарантийный срок на технику XCMG XS143 составляет 12 месяцев или 2000 моточасов - в зависимости от того, что наступит раньше. Гарантия распространяется на заводские дефекты и не покрывает износ расходников, повреждения от ненормативной эксплуатации и несоблюдение регламента ТО. Для сохранения гарантии все ТО должны проводиться у авторизованного дилера с отметкой в сервисной книжке.

По итогу: сервисная инфраструктура для спецтехники XCMG в России за последние три года заметно выросла - найти дилера и запчасти в большинстве регионов реально без многомесячного ожидания. Узкое место - нефиксированные позиции по кузовным и гидравлическим компонентам вальца: их лучше заказывать заблаговременно, не дожидаясь отказа. Двигатель Cummins в этом плане - преимущество: моторные запчасти доступны независимо от политики XCMG на рынке.

Список литературы

1. XCMG Construction Machinery Co., Ltd. - XS143 Single Drum Vibratory Compactor. Technical Specification Sheet // XCMG Official Product Documentation, 2022.
2. Cummins Inc. - 6BTA5.9 and 6BTAA5.9 Engine Data Sheet // Cummins Engine Specifications Bulletin 3666116, 2020.
3. ГОСТ Р ИСО 7117-2015 - Машины дорожные. Катки. Терминология и классификация // Федеральное агентство по техническому регулированию и метрологии, 2015.
4. СП 34.13330.2021 - Автомобильные дороги. Актуализированная редакция СНиП 2.05.02-85 // Минстрой России, 2021.
