Liebherr HS 883 HD: ТТХ гусеничного крана-экскаватора

Что такое Liebherr HS 883 HD: позиция в линейке и назначение

Если говорить коротко, гусеничный кран Liebherr HS 883 HD - это не совсем кран в привычном понимании. Формально он относится к классу duty cycle crawler crane, то есть кран-экскаватор канатного типа. Это принципиальное отличие от обычного монтажного крана: машина заточена не под разовые подъёмы, а под циклическую работу - копать, захватывать, переносить, сбрасывать. Именно поэтому её лебедки с функцией свободного падения и двойной крюк на 80 тонн - не опция, а часть рабочей концепции.

Серия HS у Liebherr охватывает широкий диапазон грузоподъёмности - от небольших машин на 40 тонн до многосотенных монстров для тяжёлого промышленного строительства. HS 883 HD занимал в этой линейке нишу «тяжёлых, но ещё мобильных» машин: максимальная грузоподъёмность 120 тонн при минимальном радиусе 4,5 метра и масса около 114 тонн в рабочем снаряжении. Выпускался с 1995 по 2002 год - семь лет производства, что для специализированной крановой техники говорит о сложившемся спросе. За это время машина прижилась на строительных площадках Европы, и сейчас она периодически встречается на российском вторичном рынке.

Суффикс HD в названии расшифровывается как Heavy Duty - усиленное исполнение. На практике это означает усиленную ходовую раму, более жёсткое крепление стреловой системы и лебедки с повышенным тяговым усилием в 300 кН. Я видел несколько машин этой серии на площадках в Подмосковье в середине нулевых - тогда они работали на забивке свай и заглублении монолитных конструкций. Характерная деталь: оператор мог передвигаться с грузом на крюке без выносных опор - это нестандартно для крана такой грузоподъёмности и даёт заметный выигрыш во времени на плотно застроенных площадках.

Технические характеристики гусеничного крана HS 883 HD определяются двигателем Mercedes-Benz OM 444 LA - 12-цилиндровый V-образный дизель мощностью 330 кВт (442 л.с.). Для середины 1990-х это был серьёзный агрегат: надёжный в обслуживании, с хорошей ресурсной базой. Liebherr не экономил на силовой установке - при работе с тяжёлым грейфером или ударным молотом машина потребляет мощность практически постоянно, и запас по крутящему моменту здесь важнее пиковой мощности. OM 444 LA с этим балансом справлялся.

Чем кран-экскаватор отличается от обычного гусеничного крана? Главное - в режиме работы и конструкции лебедок. Монтажный кран работает медленно и точно: опустить, поймать, поднять, поставить. Duty cycle crane работает быстро и с повторением: захватить, поднять, перенести, сбросить - и так сотни раз за смену. Для этого нужны лебедки с режимом свободного падения (free fall), когда крюк или грейфер уходит вниз под собственным весом без включения привода. На HS 883 HD обе лебедки по 30 тонн оснащены этой функцией. Без неё производительность на копке или забивке свай падает кратно.

За пять лет в цехе я насмотрелся на операторов, которые пытаются работать в режиме duty cycle на обычных монтажных кранах - это убивает лебедки за один сезон. HS 883 HD проектировался именно под этот режим: конструкция барабанов, канат диаметром 36 мм, система управления Litronic - всё выбрано под циклическую нагрузку, а не под разовые точные подъёмы.

Нагрузочный момент 4800 кНм определяет практическую универсальность машины. С основной стрелой до 74 метров и гуськом 18 метров HS 883 HD перекрывает большинство задач нулевого цикла и монтажных работ в промышленном строительстве. О ценах аренды и покупки - в отдельном разделе ниже.

Полные технические характеристики Liebherr HS 883 HD

Ниже - сводные таблицы по основным параметрам машины. Цифры взяты из технической документации Liebherr и соответствуют базовой комплектации HS 883 HD выпуска 1995-2002 годов. Отдельные параметры могут отличаться в зависимости от конфигурации стрелового оборудования и опций конкретной машины.

Параметр	Значение
Максимальная грузоподъёмность	120 т (при вылете 4,5 м)
Нагрузочный момент	4800 кНм
Масса в рабочем снаряжении	около 114 т
Двигатель	Mercedes-Benz OM 444 LA (V12 дизель)
Мощность двигателя	330 кВт / 442 л.с.
Крюк двойной	80 т
Крюк одинарный	25 т
Система управления	Litronic (электронная)
Период производства	1995-2002

Мощность дизельного двигателя 330 кВт - цифра, которая на бумаге выглядит как запас, но на практике при одновременной работе двух лебедок и повороте платформы в режиме duty cycle этот запас тает быстро. Mercedes-Benz OM 444 LA - V12 рабочим объёмом 14,6 литра с турбонаддувом и промежуточным охлаждением воздуха. Крутящий момент у него высокий уже на низких оборотах, что критично для плавного управления лебедками при подъёме груза.

Параметр ходовой части и стрелы	Значение
Минимальная длина основной стрелы	11 м
Максимальная длина основной стрелы	74 м
Длина гуська	18 м
Максимальный вылет стрелы	53 м
Ширина гусеничного полотна	1000 мм
Тяговое усилие лебедки	300 кН
Грузоподъёмность каждой лебедки	30 т
Диаметр каната	36 мм

Ширина гусеничного полотна 1000 мм при массе 114 тонн даёт относительно высокое удельное давление на грунт - порядка 0,85-0,95 кг/см² в зависимости от длины гусеничной тележки и её конкретного исполнения. Это не лучший показатель для слабых грунтов: на торфяниках или переувлажнённых площадках потребуются лежнёвка или дополнительные опорные плиты. На плотных суглинках и уплотнённом щебне машина работает без ограничений. Для сравнения: у Liebherr HS 843 с вдвое меньшей грузоподъёмностью ширина гусеницы такая же - 1000 мм, но масса около 70 тонн, что существенно снижает давление.

Давление на грунт - один из параметров, который заказчики нередко игнорируют при заявке на аренду. Я несколько раз видел ситуации, когда тяжёлый кран приезжал на площадку и первый же день работы уходил в подготовку основания. HS 883 HD с его 114 тоннами - машина для подготовленного основания.

Длина основной стрелы варьируется от 11 до 74 метров - это решётчатые секции, которые набираются на площадке. Максимальная высота подъёма крана Liebherr HS 883 HD зависит от конфигурации стрелы и угла её наклона. При стреле 74 метра и угле 80 градусов от горизонта рабочая высота подъёма достигает 72-73 метров. С добавлением гуська 18 метров суммарная высота по оголовку стрелы превышает 90 метров, хотя в этой конфигурации грузоподъёмность существенно снижается. На практике монтажные конфигурации с гуськом применяют при работе на высоте 40-60 метров с грузами до 15-20 тонн.

Стреловое оборудование: от 11 до 74 метров

Решётчатая стрела HS 883 HD собирается из унифицированных секций на площадке. Базовая секция - 11 метров, далее наращивается вставками по 3, 6 или 12 метров в зависимости от конфигурации. Максимальная длина стрелы 74 метра - это уже серьёзная высота: большинство монтажных задач в промышленном строительстве перекрывается в диапазоне от 18 до 42 метров, и именно эти конфигурации чаще всего используются на практике. Более длинные сборки применяются при возведении высотных промышленных объектов или монтаже мачтовых конструкций.

Гусёк длиной 18 метров устанавливается в оголовок основной стрелы и превращает машину в двухзвенную систему. Это позволяет работать «за препятствие» - например, поднять груз над стеной здания и завести его внутрь. Вылет при этом суммируется: если основная стрела при этой длине даёт вылет 35 метров, добавление гуська под нужным углом добавит ещё 8-12 метров по горизонтали. Максимальный вылет без гуська - 53 метра, это при относительно небольшой стреле и малом угле её наклона. На таком вылете грузоподъёмность, разумеется, не 120 тонн - о реальных значениях говорит грузовысотная характеристика.

Ниже - упрощённая таблица грузоподъёмности при разных вылетах для базовой конфигурации без гуська. Точные значения зависят от длины установленной стрелы и должны уточняться по паспортным грузовысотным характеристикам конкретной машины - у разных стреловых конфигураций кривые отличаются.

Вылет стрелы	Грузоподъёмность (ориентировочно)
4,5 м	120 т
8 м	70 т
12 м	45 т
18 м	28 т
25 м	18 т

Цифры в таблице показывают характерную для решётчатых кранов кривую: грузоподъёмность падает нелинейно с ростом вылета. С 4,5 до 8 метров - потеря 50 тонн, с 18 до 25 метров - всего 10. Это важно при планировании: если задача требует работы на вылете 20-25 метров с грузами 15-20 тонн, HS 883 HD справится без проблем. Если нужен вылет 40 метров с грузом 30 тонн - надо смотреть паспортную кривую, там уже близко к пределу.

На одном объекте в 2007 году я наблюдал, как оператор HS 883 HD работал со стрелой 36 метров при монтаже ферм перекрытия. Он менял конфигурацию прямо на объекте за полсмены - бригада из трёх человек перебирала секции. Это стандартная процедура для решётчатых кранов, но важно понимать: каждая смена конфигурации - это время простоя и ресурс на крепёжные узлы. Чем меньше перестроек запланировано в рамках одного объекта, тем лучше.

Для работы с грейфером или ударным молотом на HS 883 HD обычно используют укороченные конфигурации стрелы - 11-18 метров. Здесь важна не высота подъёма, а тяговое усилие лебедки и скорость цикла. При длине стрелы 74 метра с грейфером работать практически бессмысленно: масса самого грейфера на 80-кубовый ковш составляет 8-12 тонн, плюс грунт, плюс динамические нагрузки при свободном падении - всё это требует жёсткой, короткой стрелы. Длинная решётчатая стрела и duty cycle режим - сочетание, которое использует ресурс конструкции интенсивно. Liebherr это учёл: в HS 883 HD система Litronic контролирует нагрузку и предотвращает перегруз, но физику никакая электроника не отменяет.

HS 883 HD способен передвигаться с грузом на крюке без выносных опор. Для machine duty cycle класса это нормально, для монтажного крана - нет. Это свойство даёт возможность работать в стеснённых условиях: поднял, подъехал на несколько метров, опустил. На крупных нулевых циклах с большими объёмами копки это экономит значительное время. Ограничение - масса перемещаемого груза при движении существенно меньше максимальной статической грузоподъёмности, конкретные значения в паспорте машины.

Лебедки и система Litronic: как устроено управление

На HS 883 HD установлены две лебедки - по 30 тонн тягового усилия каждая. Это не просто удвоение мощности: каждая лебедка работает независимо, что позволяет одновременно вести подъём крюковой подвески и управлять дополнительным рабочим органом - грейфером, вибропогружателем или буровым инструментом. Тяговое усилие лебедки - 300 кН, диаметр каната - 36 мм. Для сравнения: у гидравлических кранов аналогичного класса японского производства диаметр каната обычно 28-32 мм, и уже это говорит о другом уровне нагрузок, под которые проектировалась машина.

Функция свободного падения - отдельная история. Лебедка с функцией свободного падения нужна прежде всего при забивке свай и работе с грейфером: быстрый сброс груза без принудительного привода экономит время цикла и снижает износ гидравлики. За 5 лет в цехе я видел, как операторы на кранах без этой функции вынуждены были имитировать свободное падение, частично снижая давление в системе - это убивало гидравлику за сезон. На HS 883 HD всё сделано штатно и управляемо. Переключение режимов - через джойстик оператора, без дополнительных манипуляций.

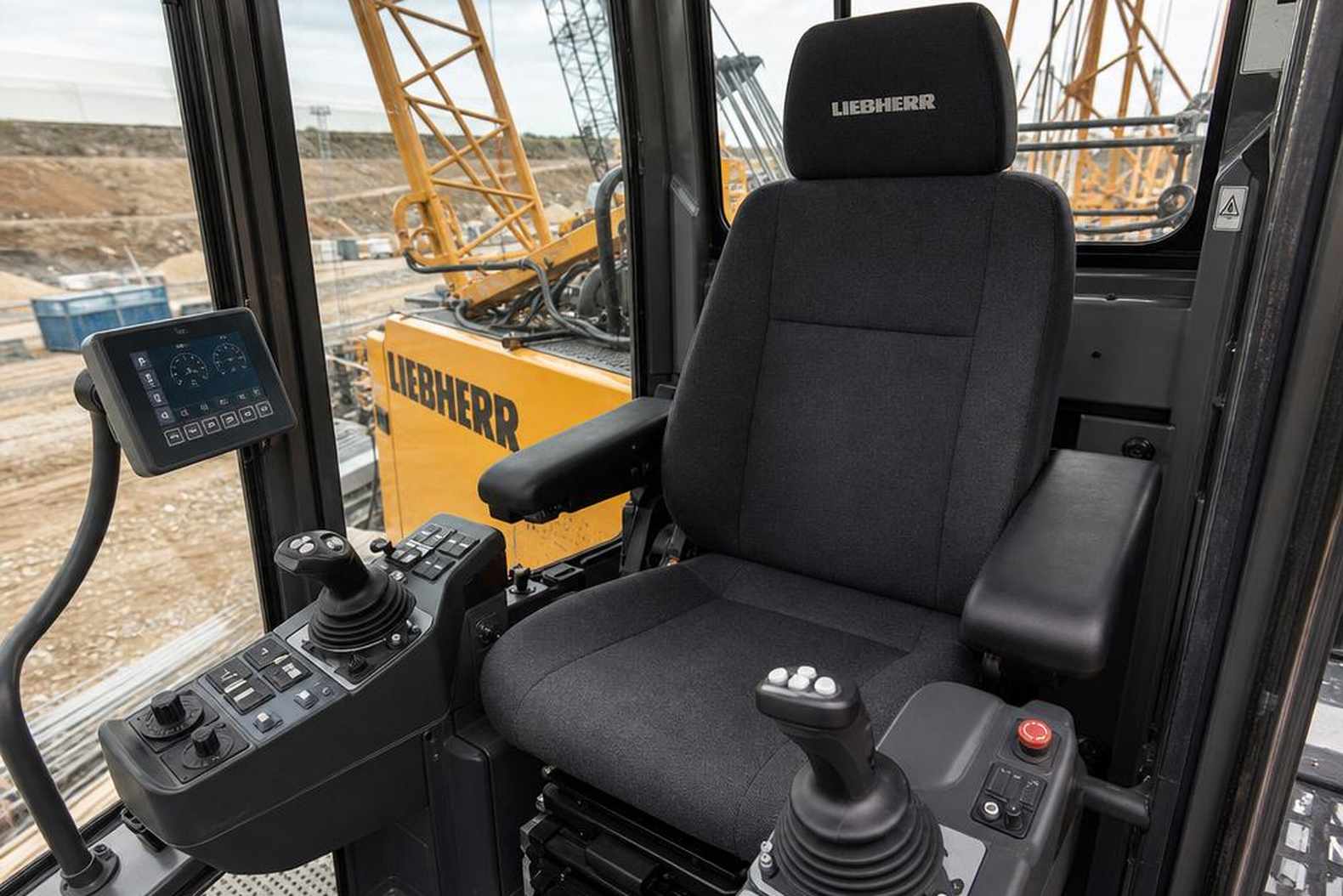

Система управления Litronic - это электронная система контроля всех функций крана, разработанная Liebherr для серии HS. Часто спрашивают: что такое Litronic и чем она отличается от простой гидравлики? По сути - это электрогидравлическое пропорциональное управление, где электронный блок постоянно контролирует нагрузку на крюке, скорость подъёма, угол стрелы и положение ходовой части. Оператор работает джойстиками с пропорциональным откликом: насколько отклонил - настолько плавно идет движение. Никаких рывков, характерных для старых кранов с прямым гидравлическим управлением. Litronic также включает систему ограничения грузового момента: при приближении к предельной нагрузке система начинает притормаживать движения и выдает предупреждение оператору, а не просто блокирует кран в самый неудобный момент.

Отдельный плюс Litronic - диагностика. Блок фиксирует параметры работы, ошибки, часы наработки по каждому узлу. При покупке б/у машины это первое, что нужно считать: если история не сохранилась или сброшена - повод задуматься. На кранах без такой системы вся история обслуживания существует только на бумаге, если существует вообще.

Электрогидравлическое пропорциональное управление на HS 883 HD - не маркетинговый термин, а практическое решение. Оператор получает точный отклик на джойстике и систему, которая не даёт перегрузить кран, вместо того чтобы просто заблокировать его в критический момент. Для работ с точным позиционированием - монтаж металлоконструкций, установка свай в проектное положение - это принципиально важно.

Двигатель мощностью 330 кВт питает и гидравлическую систему, и механизмы передвижения, и вспомогательное оборудование. При интенсивной работе с двумя лебедками одновременно расход дизельного топлива составляет порядка 35-45 литров в час - цифра типичная для машин этого класса, ориентир для расчета эксплуатационных затрат.

Применение HS 883 HD: для каких работ подходит кран

HS 883 HD - это duty cycle crane, то есть кран для циклических работ с высокой частотой операций. Его конструкция заточена не под разовый подъем уникального груза, а под производительную работу в режиме повторяющихся циклов. Отсюда три основных направления применения: нулевой цикл строительства (разработка котлованов с грейфером), забивка свай и шпунта, перегрузочные операции на промышленных объектах. Монтаж металлоконструкций возможен, но это вторичная функция для машин серии HS - их стихия циклическая работа, а не точечные монтажные подъёмы.

Нулевой цикл строительства - это, пожалуй, самое массовое применение таких кранов в России. Грейферный ковш на двух лебедках HS 883 HD работает в высоком темпе: одна лебедка удерживает грейфер на тросе, вторая управляет замком. На плотных грунтах - суглинок, твёрдая глина - грейфер массой 3-5 тонн забрасывается с высоты 2-4 метра в режиме свободного падения, что многократно повышает темп по сравнению с медленным принудительным опусканием. При этом кран не нуждается в выносных опорах: работа с грейфером в котловане требует постоянного перемещения вдоль фронта, и возможность передвигаться с грузом на крюке без переустановки - реальное преимущество на стеснённых городских строительных площадках.

Забивка свай и шпунта - второе по распространенности применение. HS 883 HD несёт трубчатые и H-образные сваи длиной до 24-26 метров при использовании удлинителей стрелы. Вибропогружатель или дизель-молот подвешиваются на главный крюк, направляющие удерживаются на вспомогательной лебедке. Монтаж металлоконструкций на промышленных объектах - балки, фермы, колонны - требует точного позиционирования и длительного удержания в проектном положении, с чем система Litronic справляется заметно лучше кранов с обычным гидравлическим управлением.

Передвижение с грузом на крюке - конструктивная особенность, которую недооценивают при выборе техники. На стройке в городских условиях кран часто стоит не там, где нужно - площадка не позволяет. Если машина каждый раз требует опустить груз, переехать, снова зацепить - это 15-20 минут потери времени на каждое перемещение. За смену набегает 1,5-2 часа непроизводительного времени. HS 883 HD этого не требует.

Работа с грейфером на промышленных объектах - третье направление: перегрузка сыпучих материалов (щебень, песок, шлак) на складах, в портах малого тоннажа, на металлургических предприятиях. Грузоподъёмность 120 тонн здесь избыточна - реальный вес грейфера с грузом редко превышает 15-20 тонн, - но вылет стрелы и маневренность здесь важнее максимальной грузоподъёмности. Самоходные гусеничные краны в этом сегменте конкурируют с кабельными кранами и козловыми конструкциями, но выигрывают по мобильности и отсутствию необходимости в специальных фундаментах.

HS 883 HD в сравнении с соседями по серии

Серия HS Liebherr строилась по принципу постепенного наращивания грузоподъемности при сохранении общей конструктивной логики. HS 853 HD, HS 873 HD, HS 883 HD и HS 895 HD - это не случайный набор цифр, а чёткая линейка под разные классы задач. Чем отличается HS 883 HD от HS 853 HD и от HS 895 HD - вопрос, который возникает при выборе техники в аренду или при покупке б/у машины.

Модель	Грузоподъемность	Мощность двигателя	Макс. длина стрелы
Liebherr HS 853 HD	80 т	~260 кВт	60 м
Liebherr HS 873 HD	100 т	330 кВт	70 м
Liebherr HS 883 HD	120 т	330 кВт	74 м
Liebherr HS 895 HD	200 т	500+ кВт	90+ м

Сравнение кранов по грузоподъёмности показывает интересную деталь: HS 873 HD и HS 883 HD имеют одинаковый двигатель 330 кВт, но разную грузоподъёмность - 100 и 120 тонн соответственно. Разница достигается за счёт усиленной конструкции стрелы и другого соотношения блоков полиспаста. На практике это означает, что HS 883 HD в большинстве задач будет работать с нагрузками до 40-60 тонн - то есть с существенным запасом по несущей способности. Запас - это хорошо для ресурса машины, но нет смысла гонять 120-тонный кран там, где достаточно HS 873 HD: аренда дороже, логистика сложнее.

Между HS 883 HD и HS 895 HD - принципиальная разница в классе машины. HS 895 HD с грузоподъёмностью 200 тонн и стрелой 90+ метров - это уже другая история по габаритам, весу, стоимости доставки и требованиям к площадке. Для большинства задач нулевого цикла и монтажа металлоконструкций HS 895 HD - избыточное решение, которое физически не влезет на типовую городскую стройку.

Гусеничные краны Liebherr серии HS производились в период с 1995 по 2002 год, и сейчас рынок б/у техники предлагает преимущественно машины именно этого возраста. При сравнении кранов по грузоподъёмности важно учитывать не только паспортные данные, но и реальное состояние конкретной единицы: HS 873 HD в хорошем состоянии лучше HS 883 HD с убитой ходовой частью. Рынок б/у спецтехники в России это понимает, и разброс цен внутри одной модели может быть 30-40% в зависимости от наработки и истории обслуживания.

Выбор между соседями по серии - это всегда компромисс между запасом по грузоподъёмности, доступностью конкретной единицы на рынке и логистическими затратами на доставку. HS 883 HD занимает в линейке место, где 120 тонн закрывают 90% задач промышленного и гражданского строительства без перехода в класс сверхтяжёлых машин с соответствующими расходами на эксплуатацию.

Аренда и покупка Liebherr HS 883 HD в России

Аренда гусеничного крана Liebherr HS 883 HD в Москве и Подмосковье - от 4500 до 7000 рублей в час. Разброс определяется несколькими факторами: включена ли подача (перегон от базы до объекта), насколько загружен конкретный парк, срок аренды. При долгосрочном заказе от 3-4 недель ставка обычно ближе к нижней границе. Минимальный заказ у большинства компаний - 8 часов смена, то есть стартовая сумма за выезд - 36 000-56 000 рублей только за машиночасы, без учёта подачи и возврата. Стоимость аренды в час для регионов - Санкт-Петербург, Екатеринбург, Краснодар - обычно на 10-15% ниже московских ставок, но машин в наличии там меньше.

Купить б/у гусеничный кран Liebherr этого класса в России - задача выполнимая, но требующая времени. Аналогичные модели серии HS в рабочем состоянии стоят от 36 до 45 миллионов рублей. Именно «аналогичные» - потому что HS 883 HD на открытом рынке появляется редко: машины оседают в парках крупных строительных и горнодобывающих компаний и перепродаются через дилерские сети или напрямую. Площадки по спецтехнике типа «Авито Про» иногда дают результат, но основной поток б/у кранов этого класса идёт через дилеров, которые делают предпродажную подготовку и дают хотя бы минимальные гарантии по состоянию.

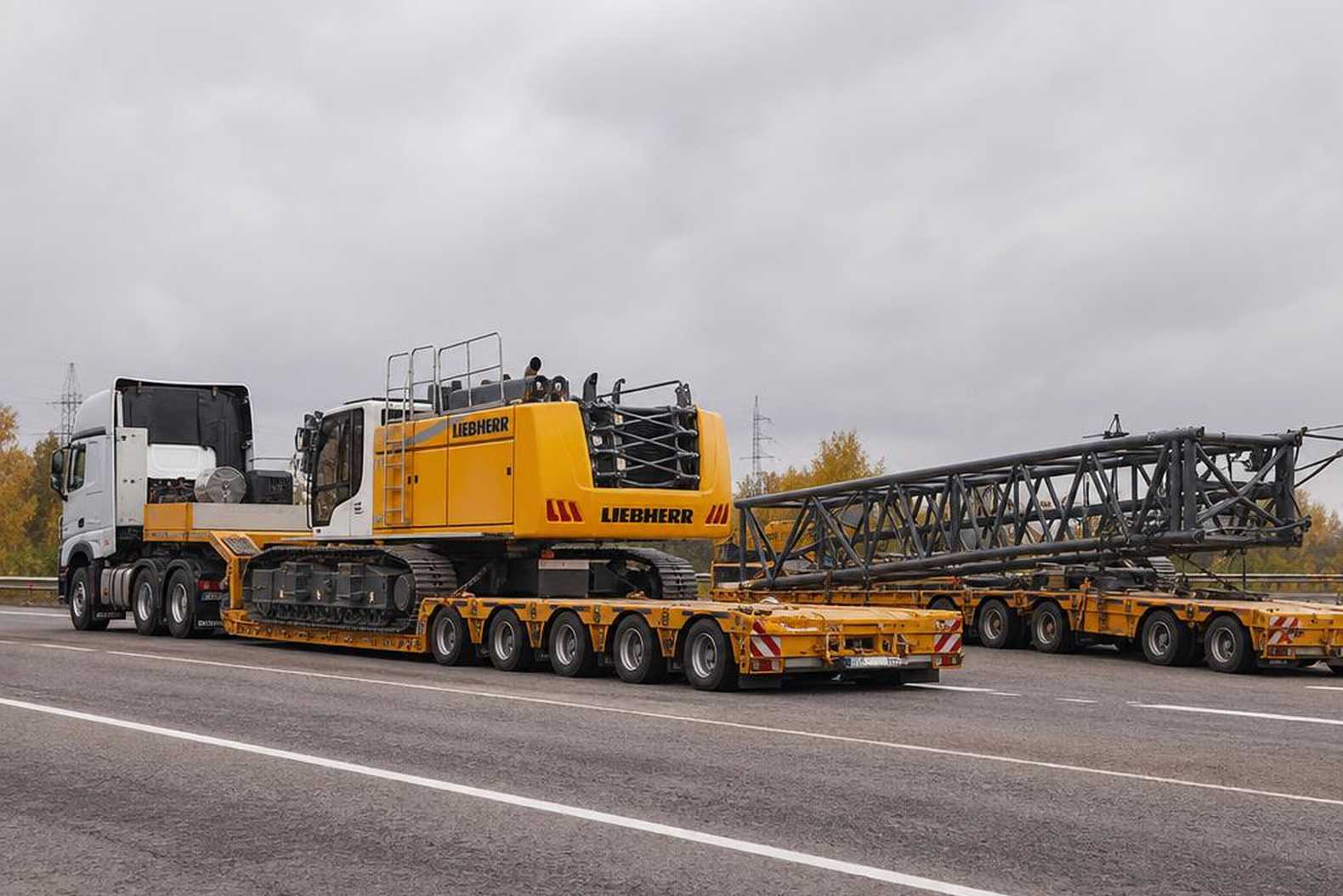

Перевозка HS 883 HD - отдельная статья затрат. Транспортировка гусеничного крана выполняется в разобранном виде: стрела снимается и перевозится отдельно, противовесы - отдельно, сам кран на низкорамном тралере. Полный комплект - как правило, 3-4 единицы транспорта. Ширина ходовой части в транспортном положении - около 3,5 метра, что требует согласования маршрута при движении по дорогам общего пользования. Монтаж на объекте занимает один рабочий день при наличии вспомогательного крана для установки стрелы. Эти затраты нужно закладывать в смету при сравнении аренды HS 883 HD с арендой колесного крана аналогичной грузоподъёмности: колесный кран приедет сам, а гусеничный потребует отдельного логистического решения.

При аренде крана этого класса важно сразу уточнять у компании: включена ли стоимость оператора в ставку, какой опыт у конкретного машиниста именно с Liebherr HS. Система Litronic - это не то, что освоишь за час. Оператор без опыта работы с этой серией в первые смены будет работать медленнее и допускать ошибки в настройке режимов лебедок. На сложных объектах разница в производительности между опытным и неопытным оператором на HS 883 HD - до 30% выработки за смену.

На мой взгляд, Liebherr HS 883 HD - это техника, у которой в России есть устойчивая ниша. Машины выпуска 1995-2002 годов при нормальном обслуживании сохраняют работоспособность и сегодня - немецкий ресурс конструкции это позволяет. Запчасти поставляются через параллельный импорт, хотя сроки выросли: 2-4 недели на позиции, которые раньше приходили за 5-7 дней. Для заказчика это означает, что при долгосрочном проекте лучше заранее обговаривать с арендодателем или владельцем наличие страхового запаса расходников - фильтры, канаты, мелкая гидравлика. Это не ограничение модели, а реальность рынка, с которой сейчас работают все импортные краны в России.

Список литературы

1. Liebherr-International Deutschland GmbH - HS 883 HD Duty Cycle Crawler Crane // Liebherr Technical Data Sheet Archive (серия HS 8x3), 2002
2. LECTURA GmbH - Liebherr HS 883 HD Litr. crane: load chart, specs and dimensions (1995-2002) // LECTURA Specs, 2024
3. Cranepedia Inc. - Liebherr HS 883 HD Litronic Load Chart PDF // Cranepedia Crane Specifications Database, 2024
4. Liebherr-International Deutschland GmbH - Duty Cycle Crawler Cranes (серия HS): deep foundation machines // Liebherr Deep Foundation official product catalogue, 2024
