Zoomlion QY50V - грузовысотные характеристики и параметры стрелы

Что такое Zoomlion QY50V - характеристики машины в одном числе

Автокран Zoomlion QY50V - это 55-тонник китайского производителя Zoomlion, который в России закрепился в нише «50-тонного класса» именно потому, что паспортная грузоподъемность составляет 55 тонн при минимальном вылете. Число в названии «50» соответствует типовой рабочей грузоподъемности при стандартных условиях на промышленных объектах, тогда как 55 т - пиковое значение при вылете 3 м и полностью выдвинутых опорах. Для практика это значит, что машина реально конкурирует с XCMG QY50K и Liebherr LTM 1050-3.1 в одном тендере.

Технические характеристики автокрана строятся вокруг нескольких цифр. Основная телескопическая стрела - от 11,1 до 42 м, пятисекционная. Двигатель Steyr WD615.44 развивает 318 л.с. (235 кВт) при крутящем моменте 1250 Н·м - это австро-китайский агрегат, хорошо знакомый ремонтникам по другим машинам Zoomlion. Собственная масса шасси с оборудованием - 40,4-42 т в зависимости от комплектации противовеса. В транспортном положении машина укладывается в габарит 13300 × 2750 × 3650 мм, что позволяет перегонять её без специального разрешения по большинству трасс.

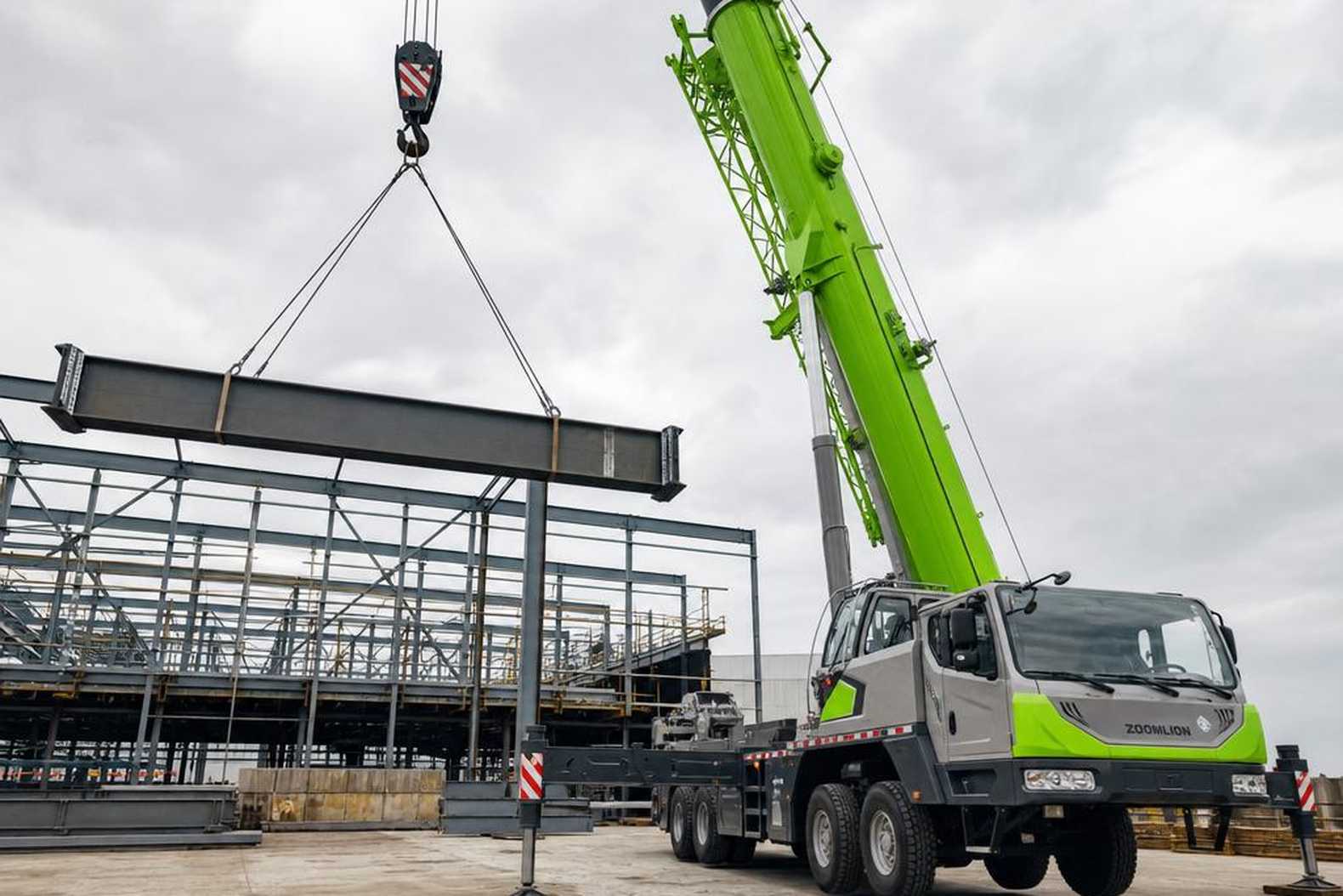

Я видел эту машину в работе на монтаже металлоконструкций завода в Московской области: подъем балок весом 18-22 т на высоту 14-16 м при вылете 12-14 м - штатная операция, кран работает в зоне 40-50% от допустимого грузового момента. Грузоподъемность 50 тонн - комфортный запас для большинства промышленных задач. Но есть нюанс: транспортный вес 40+ тонн означает, что для въезда на слабый грунт нужны настилы, а для ряда мостов - согласование маршрута.

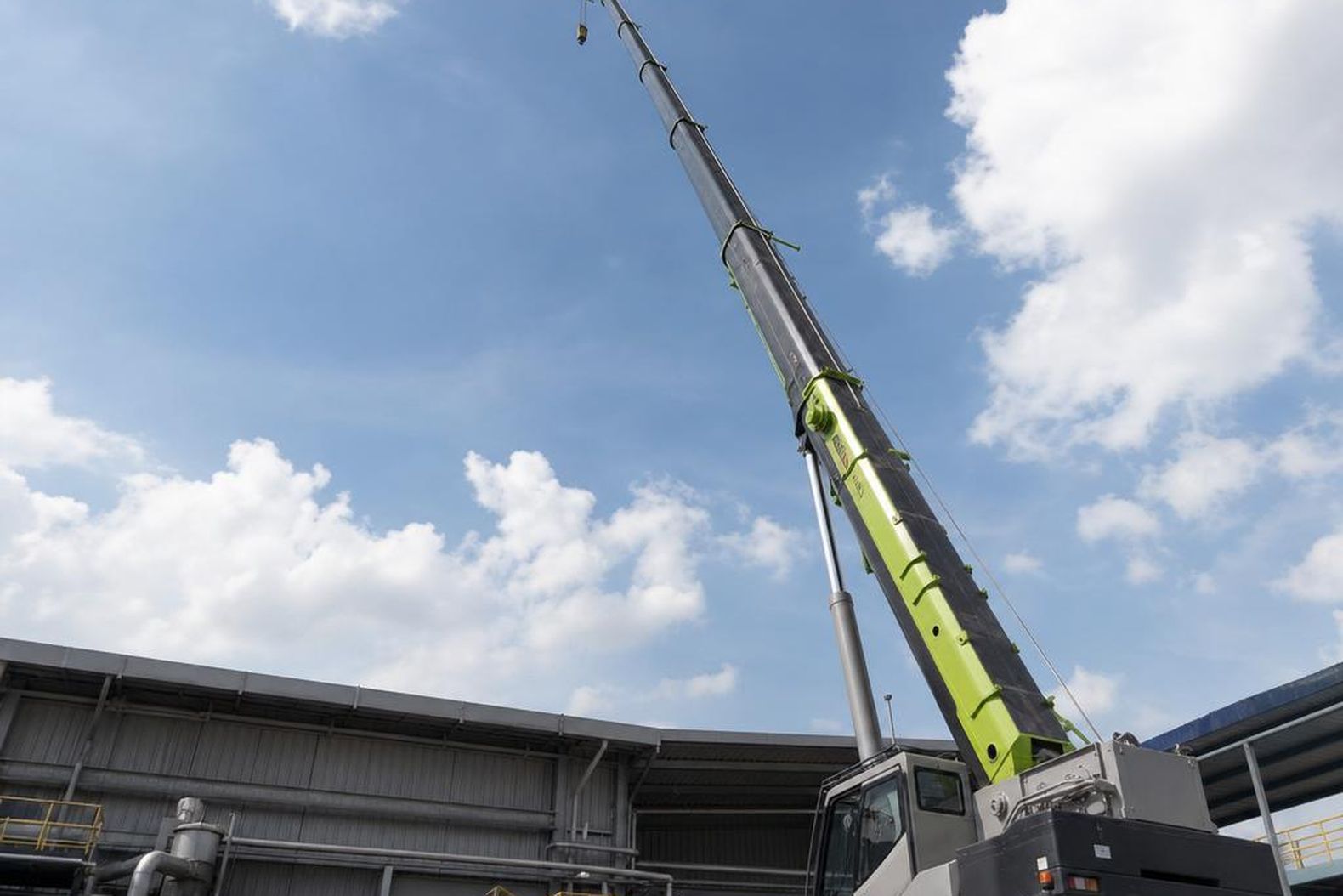

Главное число у QY50V - не 50 и не 55, а 42 метра. Именно столько составляет длина основной стрелы в полностью выдвинутом положении. Это определяет, куда машина вообще дотянется, и именно с этой цифры нужно начинать проверку: перекрывает ли кран геометрию вашего объекта.

Грузоподъемность 50 тонн в классе - условный ориентир. Реальная картина зависит от вылета, длины стрелы и конфигурации опор. Именно поэтому следующий шаг - таблица грузовысотных характеристик: без неё любые разговоры о «50-тоннике» остаются абстракцией.

Грузовысотные характеристики: что поднять и на какую высоту

Грузовысотные характеристики автокрана - не просто таблица из буклета. Это карта того, что машина реально умеет на конкретном объекте. Для QY50V главный параметр: чем больше вылет стрелы, тем резче падает допустимая нагрузка. На вылете 3 м кран держит 55 т, на вылете 16 м - уже около 11,2 т, а на максимальном вылете 42,1 м (основная стрела) - порядка 1,6-2 т. Стандартная физика телескопического крана: момент нагрузки растет пропорционально вылету.

Таблица грузоподъемности от вылета (основная стрела 11,1-42 м, опоры выдвинуты на полный контур 7,4 × 6,9 м):

Как читать эту таблицу грузоподъемности на практике: берешь реальный груз, допустим, секцию трубы 8 т. Смотришь, с какого вылета машина её поднимает - это 28 м и выше. Потом оцениваешь, хватает ли высоты подъема груза на нужной длине стрелы. Если нужно поднять те же 8 т на высоту 38 м - смотришь в строку «28 м вылет», и видишь, что высота подъема около 44 м. Укладывается. Если объект требует 45 м при той же нагрузке - уже нет, нужен гусек или другой кран.

Нагрузка на выдвинутой стреле падает быстро - с 55 т до 7,4 т всего за 17 метров вылета. Это не дефект QY50V, это физика класса. Кто не смотрит в таблицу до начала работы - получает сюрприз на объекте, когда кран не берет груз, который «должен был взять».

Максимальный вылет стрелы с гуськом - 58,3 м (гусек 9,5-16,2 м), при этом грузоподъемность на таком вылете падает до 0,6-1,0 т. Это уже зона монтажных и сигнальных операций, а не грузовых. Высота подъема груза при стреле с гуськом достигает 58,3-59,5 м - практический потолок машины в классе 50 т. Для сравнения: Liebherr LTM 1050-3.1 дает похожие цифры при схожей конфигурации, но стоит существенно дороже в аренде.

Стрела и гусек: конфигурации и реальный рабочий диапазон

Длина стрелы у Zoomlion QY50V - от 11,1 до 42 м - пятисекционная телескопическая конструкция. Время телескопирования стрелы от минимума до максимума составляет 55 секунд. На стройплощадке это реально ощутимо: если оператор перенастраивает конфигурацию между подъемами, цикл растягивается. Стрела выполнена из стали шестигранного сечения - конструктивное решение, которое повышает жесткость на кручение по сравнению с прямоугольным профилем. На длинных вылетах это сказывается на точности позиционирования груза.

Конфигурации стрелы и гуська QY50V:

Угол наклона стрелы варьируется от 2 до 80 градусов. Диапазон 2-15 градусов - практически горизонталь, используется при монтаже конструкций «в распор» или при работе под нависающими элементами. На 80 градусах стрела почти вертикальна - здесь максимальная грузоподъемность, но минимальный вылет. Вспомогательная стрела (гусек) устанавливается под фиксированными углами и увеличивает рабочую зону в высоту, но жертвует грузоподъемностью: при полностью выдвинутом гуське 16,2 м допустимая нагрузка - не более 1 т.

Шестигранное сечение стрелы - это про точность, а не про прочность на разрыв. На вылете 30+ метров разница в жесткости на кручение между шестигранником и прямоугольным профилем составляет 15-20%. Груз на крюке меньше раскачивается при боковом ветре и проще заходит в проем. Телескопирование стрелы за 55 секунд - тоже практически важная цифра при частой смене конфигураций.

Стрела с гуськом - отдельная история по монтажу. Гусек крепится на оголовке основной стрелы, при этом угол наклона стрелы с гуськом QY50V должен быть не ниже 60 градусов для безопасной работы. Переход с конфигурации «только стрела» на «стрела с гуськом» занимает 20-40 минут силами двух стропальщиков - это нужно закладывать в план операций. На объектах, где нужно несколько раз в день менять конфигурацию, выгоднее держать два крана разного класса, чем переоснащать один QY50V.

Двигатель, шасси и транспортные возможности

На QY50V стоит Steyr WD615.44 - австрийский мотор, который Zoomlion лицензировал у концерна MAN ещё в конце 1990-х. Сейчас его собирают на совместном предприятии в Китае, но конструкция и допуски остались европейскими. Для крановой техники это принципиально: двигатель работает в режиме постоянной нагрузки с частыми изменениями оборотов - именно там дешёвые моторы начинают «плыть» по моменту. WD615.44 развивает 318 л.с. (235 кВт) при 2200 об/мин и крутящий момент 1250 Н·м при 1400-1600 об/мин. Момент в нижней зоне оборотов важнее мощности: гидравлика работает стабильно даже при медленном маневрировании. Стандарт Евро-3 - сейчас не предел, но в большинстве регионов России это не ограничение для допуска к работе.

Шасси обозначается как ZLJ5412 - шестиосное, колёсная формула 10×4 (привод на две оси из пяти задних). Габариты в транспортном положении: 13300 × 2750 × 3650 мм. Снаряженная масса зависит от комплектации - 40,4 т без гуська и 42 т с ним. Для шестиосника это нагрузка порядка 6,7-7 т на ось, что вписывается в нормы большинства региональных дорог без специального разрешения на перегруз - хотя лучше уточнять под конкретный маршрут. Дорожный просвет составляет 265 мм, что для машины такой массы нормально, но на разбитых грунтовках к объектам я бы не гнал: подвеска там не внедорожная.

На перебросках между объектами QY50V показывает расход топлива около 43 л/100 км - эксплуатационная цифра для загруженного шестиосника на трассе. При максимальной скорости 75-76 км/ч перегон 200 км займёт примерно 2,5-3 часа и обойдётся в 86 литров солярки. Минимальный радиус поворота - 12 м, что для машины длиной 13,3 м вполне рабочий показатель: въезд на большинство городских строительных площадок проходит без проблем. На узких улицах с разворотным диаметром меньше 24 м придётся маневрировать в несколько приёмов.

Скорость передвижения 75 км/ч означает, что кран может самостоятельно перемещаться между объектами в пределах одного региона за рабочий день, не требуя трейлера. Для арендного бизнеса это напрямую влияет на логистику: меньше простоев, ниже затраты на транспортировку. Ограничение - мосты с грузоподъёмностью ниже 45 т и эстакады: их нужно проверять по маршруту заранее. Шасси автокрана рассчитано на асфальт и подготовленный грунт, не на бездорожье.

Опоры, устойчивость и требования к площадке

Опорный контур QY50V при полностью выдвинутых балках составляет 7,4 × 6,9 м. Это минимальная площадка, которую нужно подготовить до приезда машины. Плюс зоны проезда и разворота. Итого под кран реально нужно отвести участок примерно 12 × 12 м с ровной твёрдой поверхностью. Выносные опоры выдвигаются гидравлически и фиксируются механически - операция занимает 10-15 минут, но только если площадка уже готова.

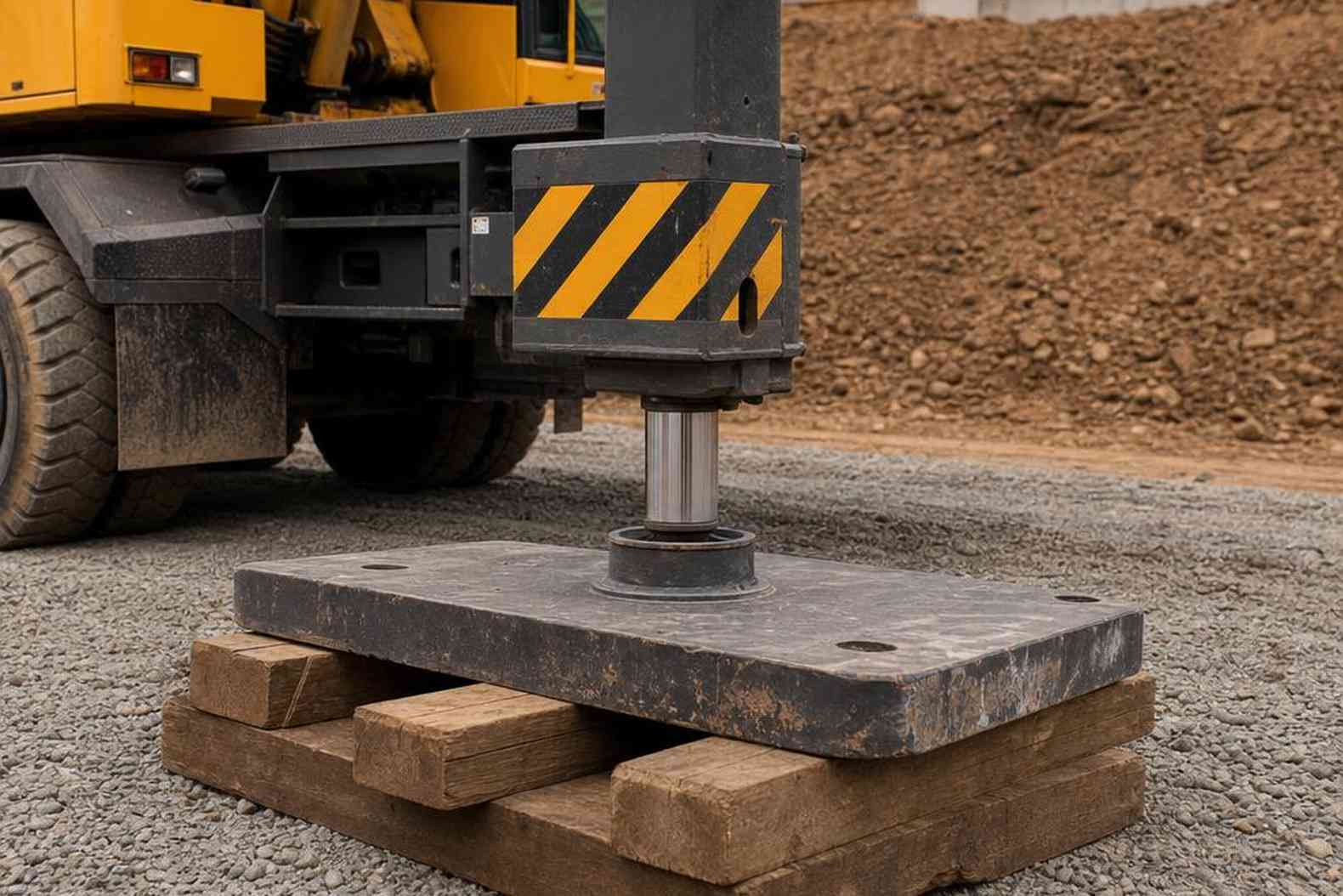

Нагрузка на грунт через опорные плиты при работе с максимальным грузом на коротком вылете - главный вопрос на слабых грунтах. Производитель указывает допустимое давление на опору, но на практике под каждую лапу кладут подкладки: деревянные щиты, стальные листы или специальные опорные плиты. Без них на суглинке или влажном песке кран может осесть в процессе работы - это уже аварийная ситуация. Требования ПБ 10-382-00 обязывают проводить геодезическую проверку горизонтальности площадки: допуск 0,5 градуса. Отклонение больше нормы меняет реальную грузоподъёмность - и это не формальность.

Работа без выносных опор на QY50V возможна, но грузоподъёмность падает радикально - до 15-20% от табличных значений. Это аварийный или монтажный режим, не рабочий. Устойчивость крана держится на опорном контуре: чем шире база, тем больше допустимый момент опрокидывания. Сокращение контура вдвое даёт не половину грузоподъёмности, а значительно меньше, потому что момент считается от края опоры, а не от центра машины.

Поворотная платформа вращается на 360 градусов без ограничений - стандарт для кранов такого класса. Но при работе «за спину» (стрела над кабиной водителя) и в зонах ограниченного поворота оператор обязан заранее выставить угловые ограничители в системе управления. Подготовка площадки под выносные опоры - не мелочь: на объектах, где я видел серьёзные инциденты с кранами, причина чаще всего была именно здесь, а не в механике или электрике машины.

Система безопасности и управления

Ограничитель грузового момента (ОГМ) на QY50V построен на программируемом контроллере с CAN-шиной. Датчики постоянно считывают длину стрелы, угол подъёма, массу груза через динамометр в крюковой подвеске и угол поворота платформы. Контроллер в реальном времени сравнивает фактический грузовой момент с таблицей допустимых значений и при достижении 90% от предела выдаёт предупреждение оператору. При 100% - блокирует опасные движения: подъём груза, вылет стрелы, опускание угла.

Скорость подъёма груза достигает 124 м/мин - максимум на однониточной запасовке. На практике с реальным грузом оператор работает на 40-60 м/мин: быстрый подъём нужен при перемещении лёгких вспомогательных грузов или при пустом крюке. Гидравлическая система защищена предохранительными клапанами от скачков давления: резкий рывок груза или зацеп за препятствие не разрушат гидролинию - давление сбрасывается через клапан. Управление автокраном через джойстики в кабине: отдельные рукоятки на подъём/опускание, телескоп, поворот и вспомогательный крюк. CAN-шина связывает все узлы без аналоговых проводных пучков - меньше точек отказа и проще диагностика.

Защита от перегруза на CAN-шинной архитектуре работает быстрее, чем оператор успевает среагировать: время отклика контроллера на превышение момента - десятки миллисекунд. Это принципиально отличается от старых электромеханических ОГМ, где между срабатыванием датчика и блокировкой привода проходило 0,5-1 секунда - груз успевал «дернуть» конструкцию. На современных системах с CAN-шиной блокировка происходит раньше, чем нагрузка достигает конструктивного предела.

Кабина оператора - трёхместная, с кондиционером и джойстиковым управлением. Три места - не излишество: на объектах часто работают стропальщик или ответственный за производство работ непосредственно из кабины, особенно при монтаже в стеснённых условиях. Кондиционер в кабине - не опция для комфорта: оператор, перегревшийся в металлической кабине в июльский полдень, работает хуже и медленнее. Система управления QY50V хранит журнал работы в контроллере. Можно поднять данные о нагрузках за смену - это важно при расследовании инцидентов и при плановом техобслуживании.

Zoomlion QY50V и конкуренты в классе 50 т: сравнение автокранов

Рынок автокранов в I квартале 2025 года просел на 47% - и это не абстрактная статистика, а живые переговоры с покупателями, которые теперь считают каждый рубль стоимости обслуживания. В классе 50 т у QY50V два основных конкурента: XCMG QY50K с того же китайского завода в провинции Цзянсу и отечественный Галичанин КС-65717-1 с завода в Галиче.

По стреле Zoomlion выигрывает 2 метра у XCMG и 8 метров у Галичанина - это уже другой класс задач на высотных объектах. Покупая китайский автокран, группа рисков смещается в сторону послепродажного обслуживания. Здесь картина у Zoomlion лучше, чем принято считать: официальный дистрибьютор в России - компания «Спецтехника Восток» с дилерской сетью в Москве, Санкт-Петербурге, Екатеринбурге и Новосибирске. Складской запас расходников и быстроизнашиваемых деталей поддерживается на месте, срок доставки редких узлов с заводов в Чанше - 4-6 недель. У XCMG ситуация примерно аналогичная, у Галичанина - проще с запчастями географически, но качество и номенклатура деталей на части машин вызывают вопросы у механиков, с которыми я разговаривал.

На вторичном рынке QY50V 2018-2022 г.в. стоят 10-15 млн руб. в зависимости от наработки - площадки ТехноТрейд и SpecMash.ru дают актуальные предложения. Доставка редких узлов с заводов в Чанше занимает 4-6 недель, расходники у дилера обычно в наличии.

Мой практический вывод: если объект требует высоты подъёма выше 50 м или грузоподъёмности именно 55 т на ближних вылетах - Zoomlion QY50V закрывает задачу, где XCMG уже не дотянется. Если же работа в основном на вылетах 20-30 м с типовыми грузами 10-20 т - разница между тремя кранами нивелируется, и тогда стоимость обслуживания и доступность сервиса становятся решающими факторами выбора.

Аренда или покупка: расчёт для типового объекта

Аренда автокрана 50 тонн в Москве в 2025 году стоит 5 875 руб./час или 47 000 руб. за восьмичасовую смену с машинистом - рыночная ставка для машин класса QY50V без учёта транспортировки к объекту. Транспортировка отдельно: 15 000-25 000 руб. в зависимости от расстояния, минимальный заказ у большинства компаний - одна смена. Итого разовый выезд обойдётся в 62 000-72 000 руб.

При каком объёме работ аренда выгоднее покупки: если кран нужен менее 1 500 машино-часов в год - аренда выгоднее. При 1 500 ч/год и ставке 5 875 руб./ч аренда обходится в 8,8 млн руб. в год; собственная машина при цене 20 млн руб. и ресурсе 10 лет стоит 2-2,5 млн руб./год амортизации плюс 1,8-2,2 млн руб. эксплуатационных расходов - итого 3,8-4,7 млн руб./год. Порог окупаемости покупки - около 800-900 ч работы в год.

Реальная стоимость часа аренды автокрана с машинистом складывается из нескольких компонентов, которые не всегда очевидны при подписании договора. Расход дизеля у QY50V - 43 л/100 км на перегоне, но в рабочем режиме двигатель WD615.44 потребляет 18-24 л/ч в зависимости от интенсивности работы. При цене дизеля 68-72 руб./л это добавляет 1 200-1 700 руб. к себестоимости часа у арендодателя - и часть этой суммы закладывается в ставку. Зарплата машиниста 5-го разряда в Москве - 95 000-120 000 руб./месяц, что при 176 рабочих часах дает ещё 540-680 руб./ч. Плановое ТО на каждые 250 моточасов - замена масла, фильтров, проверка гидравлики - в среднем 35 000-50 000 руб. за регламент, то есть ещё 140-200 руб./ч.

По лизингу: новый QY50V стоит 18-22 млн руб. в зависимости от комплектации. При авансе 30% и сроке лизинга 48 месяцев ежемесячный платёж составит 280 000-360 000 руб. Это примерно 1 600-2 000 руб. на каждый час работы при загрузке 170-180 ч/месяц. Покупка в лизинг обоснована, если есть контракты с гарантированной загрузкой от 150 ч/месяц минимум на два года вперёд - иначе арендная схема финансово устойчивее, даже с учётом наценки арендодателя.

За 10 лет работы в отрасли я видел оба пути: компании, которые купили кран под один крупный объект и потом держали его полупростаивающим, и те, кто годами переплачивал за аренду, хотя загрузка давно окупала покупку. Разница - в честном прогнозе загрузки на три года вперёд, а не в технических характеристиках машины.

Список литературы

1. Zoomlion Heavy Industry Science and Technology Co., Ltd. - Официальный каталог продукции // zoomlion.com (производитель, Чанша, Китай)
2. Якимов А. - Затоваренность и падение рентабельности: как импорт из Китая влияет на российский рынок спецтехники // ChinaLogist.ru, август 2025
3. Карлов А. - Как меняется рынок спецтехники // Ведомости.Промышленность, июль 2025
4. Госгортехнадзор России - ПБ 10-382-00 Правила устройства и безопасной эксплуатации грузоподъемных кранов // Федеральный горный и промышленный надзор России, 2000
