XCMG XS163 против Hamm 3516: аналог или компромисс

Что такое виброкаток и как он уплотняет грунт

Виброкаток - дорожно-строительная машина, которая уплотняет грунт или асфальт двумя способами одновременно: статическим давлением собственного веса и динамическими ударами от вибромеханизма внутри вальца. Именно комбинация этих двух воздействий делает вибрационный каток кратно производительнее обычного статического.

Принцип работы прост, если понять механику. Внутри стального вальца расположен эксцентриковый вал, который раскручивается гидравлическим мотором. При вращении вал создаёт дисбаланс - валец начинает совершать вертикальные колебания с частотой от 25 до 50 Гц в зависимости от модели. Каждый удар передаёт в грунт импульс, частицы почвы или щебня перегруппировываются и укладываются плотнее. Три параметра вибрации: частота (Гц), амплитуда (мм) и центробежная сила (кН). Для примера: XCMG XS163 работает на частоте вибрации 28/35 Гц, амплитуда вибрации составляет 1,86/0,88 мм в высоком и низком режиме соответственно, а центробежная сила достигает 320 кН. Это рабочие параметры машины в 16-тонном классе.

За 5 лет в цехе я видел, как статическим трёхосным катком прогоняли один и тот же участок 20-25 раз и всё равно получали недостаточную плотность. Виброкаток закрывает ту же задачу за 4-8 проходов по одному следу - и это не маркетинг, это физика. Скорость движения при уплотнении - 1,5-2,5 км/ч. Быстрее нельзя: динамические импульсы просто не успевают «добить» до нужной глубины. Толщина уплотняемого слоя зависит от мощности машины: лёгкие катки до 8 тонн работают со слоями до 200 мм, тяжёлые 16-тонники - до 400-500 мм.

Виброкаток не прощает спешки. Оператор, который гонит 4 км/ч, чтобы быстрее закрыть смену, получает красивую ровную поверхность с рыхлой подушкой под ней. Через год асфальт начинает проседать колеями - и никто уже не вспомнит про уплотнение.

Современные виброкатки оснащены гидравлическим полным приводом вальца и движущей оси - это даёт точный контроль скорости вращения и исключает пробуксовку на слабых грунтах. Большинство машин в классе от 12 тонн предлагают переключение режимов вибрации: высокая амплитуда для рыхлых грунтов, низкая - для финишного прохода или для работы рядом с постройками, где высокая амплитуда создаёт лишние вибрационные нагрузки на конструкции. Некоторые производители добавляют осцилляционный режим - валец не ударяет вертикально, а «катит» с продольным смещением, что снижает риск повреждения уже уложенных слоёв покрытия.

Выбор режима вибрации - отдельная наука. На крупном щебне фракции 40-70 мм нужна высокая амплитуда и невысокая частота, чтобы импульс проник глубже. На мелкозернистом песке - наоборот, высокая частота и малая амплитуда, иначе грунт начнёт «плыть» под вальцом. В технических характеристиках это выражается двумя парами цифр через косую черту. Первое значение всегда для высокой амплитуды, второе - для низкой.

Типы катков: одновальцовый, двухвальцовый и кулачковый

«Каток с шипами» - именно так строители на объектах называют кулачковый (падфут) валец. Официальное название - кулачковый бандаж, а машина с таким вальцом именуется кулачковым катком или падфутом. Шипы (кулачки) высотой 100-170 мм вдавливаются в грунт, создавая не только поверхностное, но и глубинное уплотнение - это принципиально важно для работы с глинистыми грунтами и суглинками, которые гладкий валец уплотняет плохо: глина «мажется» по поверхности, а не трамбуется вглубь.

Одновальцовый грунтовый каток - базовая машина для земляных работ. Спереди - стальной вибровалец, сзади - движущая ось с пневматическими шинами. Шины обеспечивают тягу и частичное доуплотнение поверхности. Масса таких машин - от 6 до 26 тонн. Для сравнения: серия XCMG XS включает модели от XS123 с массой 12 тонн до XS265 с массой 26 тонн. Двухвальцовый тандемный каток - спереди и сзади стальной гладкий валец. Применяется на асфальтовых работах: равномерно распределяет давление, не оставляет следов шин, не повреждает горячий асфальтобетон. Типичный представитель - XCMG XMR403, двухвальцовый тротуарный каток массой 4,1 тонны для тротуаров, дворовых территорий и ямочного ремонта.

На глине гладкий валец работает как скалка на тесте: верхний слой уплотняется и образует корку, под которой остаётся рыхлая масса. Кулачки пробивают эту корку и трамбуют грунт на глубину до 300 мм - стандарт для машин в классе 16-20 тонн. После завершения уплотнения кулачковым бандажом поверхность проходят финишным гладким вальцом, чтобы разровнять следы от кулачков.

На объекте в Ступино в 2019 году подрядчик попробовал уплотнить насыпь из местного суглинка обычным гладким вальцом - три дня потеряли, поверхность держалась, а через неделю дождей основание «поплыло». Пригнали машину с кулачковым бандажом, переделали за день. Выбор типа вальца под тип грунта - это не теория, это деньги и сроки.

Пневмоколесный каток уплотнения - особая история. Несколько рядов пневматических шин создают «месильный» эффект: шины немного деформируются под нагрузкой и как бы разминают верхний слой. На асфальте это даёт очень равномерную плотность без переуплотнения краёв. Используется преимущественно как промежуточный этап между укладчиком и финишным тандемным катком. В России пневмоколёсники встречаются реже - сказывается цена и специфика: большинство объектов закрывают тандемными вибрационными катками, которые справляются с задачей немного хуже, но дешевле в эксплуатации.

Hamm AG: история немецкого производителя катков

Hamm AG основана в 1878 году братьями Францем и Антоном Хамм в небольшом баварском городе Тиршенройт. В те времена компания производила конные катки и паровые дорожные машины - примерно то же самое оборудование, которым немецкие дороги прокатывали щебень перед укладкой мостовой. От конного катка XIX века до современного Hamm 3516 с цифровым управлением и системой мониторинга уплотнения - полтора века инженерной работы.

В 1999 году Hamm AG вошла в группу Wirtgen Group - немецкий холдинг дорожно-строительного оборудования, который объединил несколько известных брендов: Wirtgen (фрезы и ресайклеры), Vögele (асфальтоукладчики), Hamm (катки) и Kleemann (дробилки). В 2017 году всю группу Wirtgen приобрёл американский John Deere за 5,2 млрд долларов - сделка, которая изменила расклад сил на рынке дорожной техники. Формально Hamm по-прежнему работает как самостоятельный бренд с головным офисом в Тиршенройте, но финансово и стратегически находится под зелёным флагом Deere.

Производитель катков Hamm AG сегодня выпускает более 200 моделей в нескольких линейках. Серия 3000 - грунтовые одновальцовые катки для земляных работ, именно сюда входит Hamm 3516. Серия HD - тандемные двухвальцовые катки для асфальтовых работ, от мини-машин до 14-тонников. Серия GRW - пневмоколёсные катки для специальных задач. Отдельно выпускаются осцилляционные катки, которые Hamm активно продвигает для уплотнения вблизи зданий и мостовых конструкций. Пять заводов расположены в Германии, Китае, Бразилии и Индии - производство локализовано под основные рынки.

Hamm в России до 2022 года - это был золотой стандарт для крупных федеральных подрядчиков. «Автодор», региональные дорожные фонды, крупные генподрядчики на трассах М-11, М-12 - у многих в парке стояли именно Hamm. Не потому что других не было, а потому что Hamm давал документально подтверждённые параметры уплотнения и сервисную сеть, которая реально работала.

После февраля 2022 года официальные поставки Hamm в Россию прекратились. Wirtgen Group, как часть американской John Deere, попала под санкционные ограничения. Машины, которые уже находились на балансе российских компаний, продолжают работать - запчасти частично доступны через параллельный импорт, но с задержками и наценкой 40-80% к довоенным ценам. Новые машины Hamm на российском рынке с 2022 года - это исключительно вторичка: подержанные катки из Европы через третьи страны. Именно этот провал и заполнили китайские производители, прежде всего XCMG.

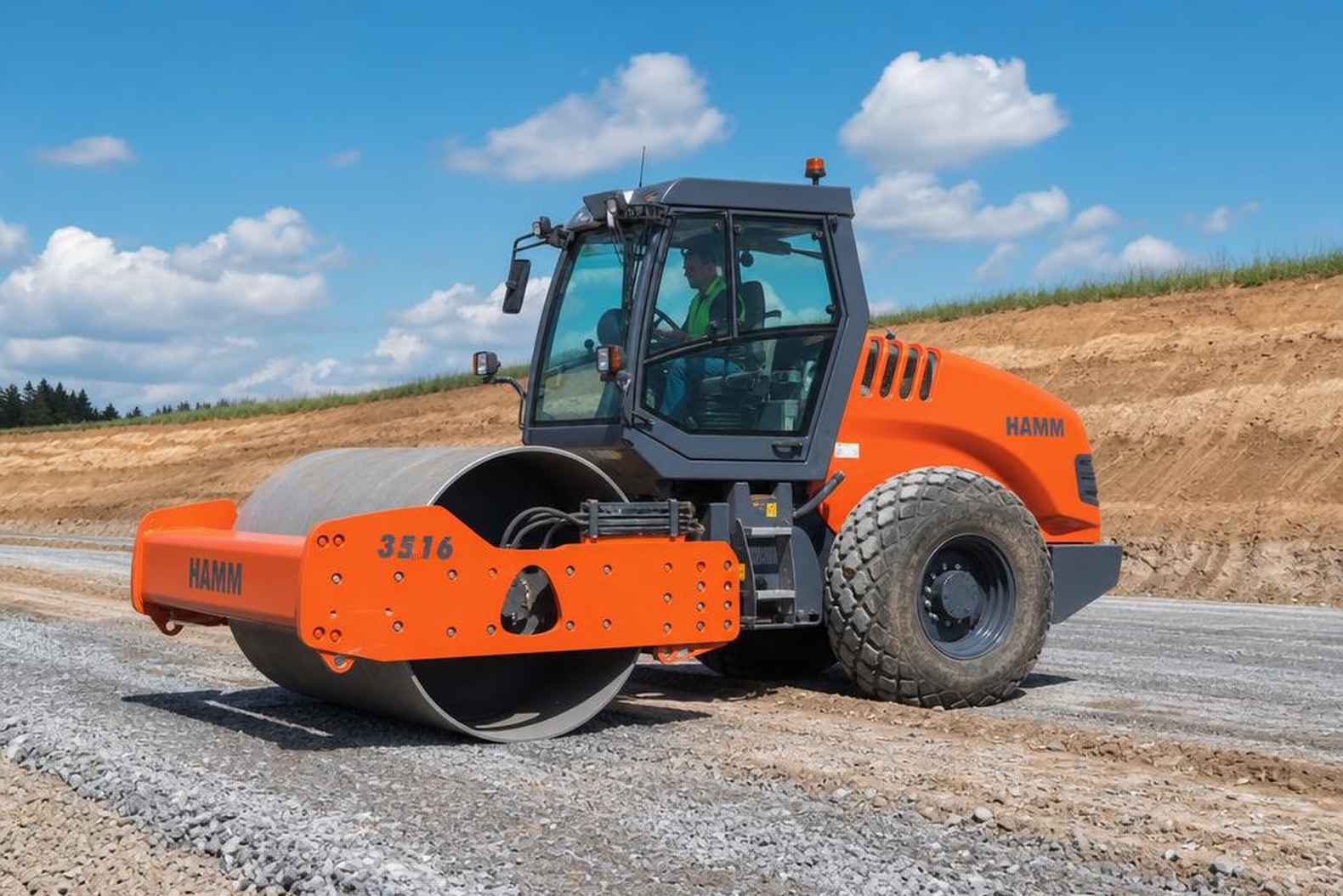

Серия грунтовых катков 3000 - флагман производственной программы Hamm для земляных работ. В неё входят машины от Hamm 3307 (6,8 т) до тяжёлых Hamm 3520 (19,9 т). Hamm 3516 занимает середину линейки: масса 16,2 тонны, двигатель Deutz TCD 2012 L06 2V мощностью 155 кВт, ширина вальца 2140 мм, частота вибрации 30/40 Гц. Это машина для серьёзных дорожных объектов - скоростных трасс, аэродромных покрытий, оснований под промышленные полы. Не универсальная, а специализированная техника с чёткими рабочими параметрами.

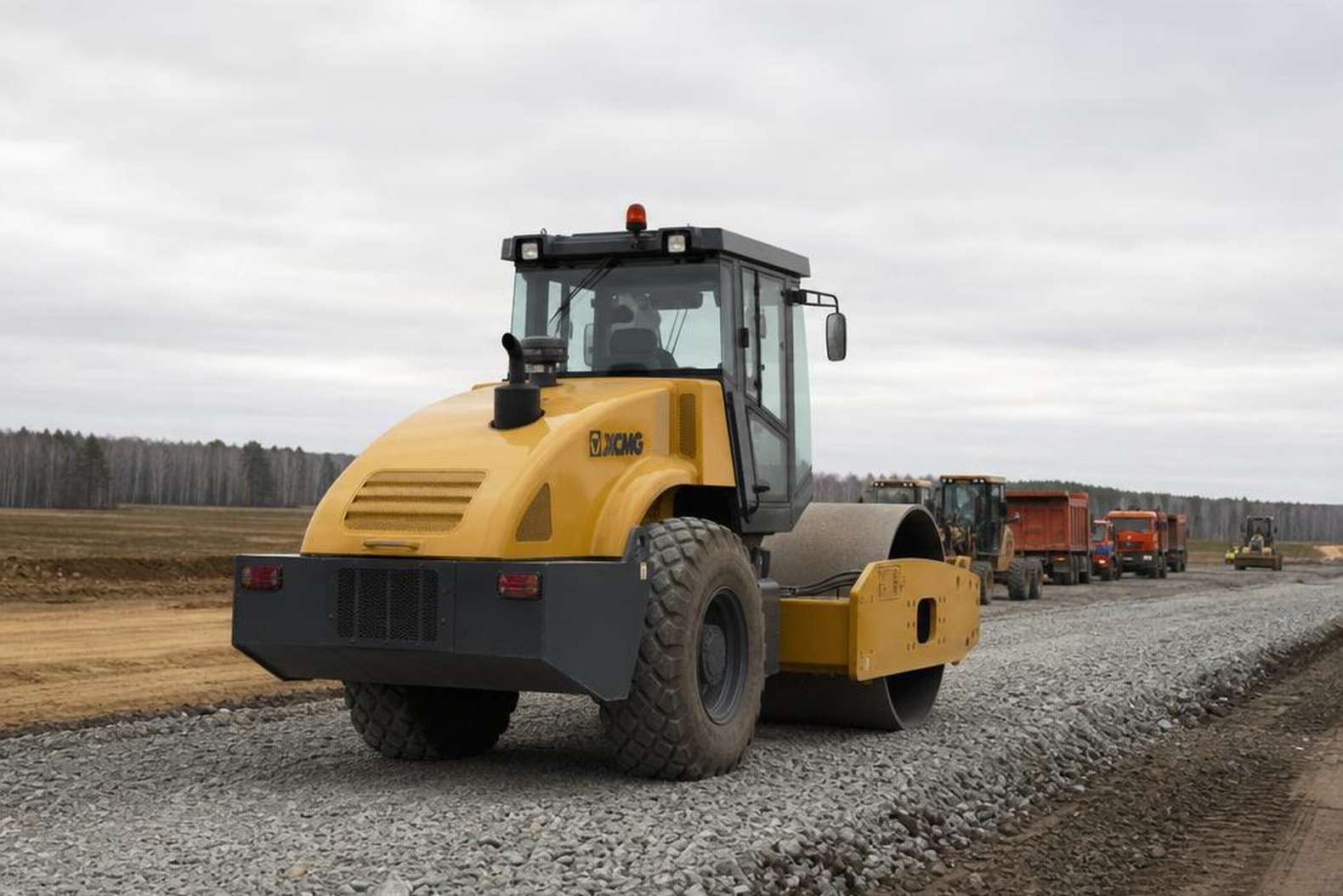

Модельный ряд XCMG: серия XS и тандемные катки

XCMG выпускает катки для всего спектра дорожных работ - от тротуарной укладки до строительства магистралей. Флагманское направление - серия XS: одновальцовые грунтовые катки с гидравлическим приводом вальца и кулачковой опцией. Линейка охватывает машины от 12 до 26 тонн, двигатели - преимущественно Cummins, что упрощает поиск запчастей в России. Гарантия по контрактам с официальными дилерами - до 3000 моточасов или 12 месяцев.

Внутри серии XS логика простая: шаг в 2-3 тонны между моделями позволяет подобрать машину точно под задачу без переплаты за лишнюю массу. XS123 весит 12 тонн и тянет 93 кВт - для грунтовых оснований и насыпей средней толщины. XS143 - 14 тонн, 125 кВт - переходный класс между лёгкими и тяжёлыми работами. XS163 - наиболее распространённая модель в России, именно её дилеры держат в наличии чаще всего. XS265 с массой 26 тонн и двигателем 162 кВт - верхний предел серии, машина для тяжёлых насыпей и грунтового полотна под федеральные трассы.

Параллельно серии XS в линейке идут тандемные катки XMR - для асфальтирования. XMR403 весит 4,1 тонны, два вальца, гидростатический привод - стандартная машина для тротуарных работ и парковочных площадок. Для пневмоколесного уплотнения - серия XP, где рабочим органом служат скатки из 7-9 колёс. В России XMR и XP продаются через те же дилерские сети, что и серия XS, лизинг доступен от официальных партнёров XCMG, в том числе через Росагролизинг для дорожных структур.

По моему опыту общения с дилерами - XS163 в наличии держат минимум три крупных поставщика в Москве и по одному в Новосибирске, Екатеринбурге и Краснодаре. Остальные модели - чаще под заказ, срок поставки из Китая 45-60 дней.

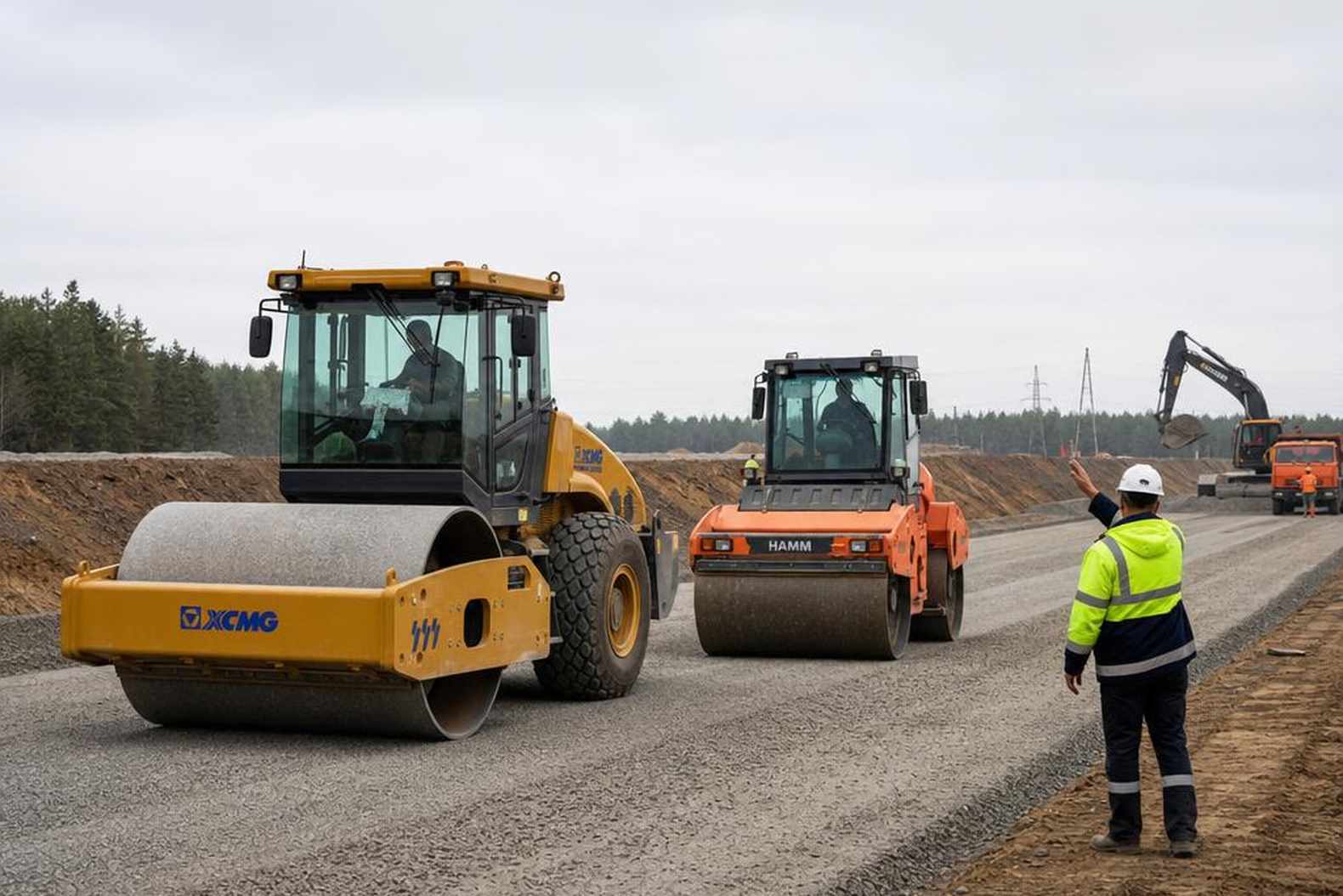

XCMG XS163 против Hamm 3516: сравнение характеристик

Два катка в классе 16 тонн - один из Тиршенройта, другой из Сюйчжоу. Разница в цене примерно вдвое: Hamm 3516 в России до санкций стоил в районе 14-16 млн рублей, XS163 сегодня предлагают от 7 670 000. Но цена - не единственное, что их различает.

По мощности Hamm выигрывает 24%: 155 кВт против 125 кВт у XCMG. Двигатель Deutz TCD 2012 L06 - немецкий агрегат с хорошей репутацией по ресурсу, хотя с запчастями после 2022 года ситуация стала сложнее. У XCMG - Cummins 6BTAA5.9-C170: американский бренд с производством в Китае, запчасти в России есть в широком ассортименте. Частота вибрации у Hamm: 30 и 40 Гц на двух режимах - против 28 и 35 Гц у XS163. Это сказывается на производительности при высоких скоростях укладки: Hamm формально быстрее перестраивается под плотные материалы. Ширина вальца почти идентична: 2140 мм у Hamm, 2124-2130 мм у XCMG - разница в 10-16 мм на практике не ощущается.

Отдельно стоит упомянуть HAMMTRONIC - фирменную систему управления Hamm, которая автоматически оптимизирует амплитуду и частоту в зависимости от жёсткости грунта. Аналога у XS163 нет: оператор переключает режимы вручную. Для опытного машиниста это не проблема, для подрядчика, который гонит молодых операторов на объект, - минус, который может стоить качества уплотнения на отдельных участках. Если работаете на федеральных контрактах с жёстким входным контролем - этот нюанс стоит держать в голове.

Резюмирую честно: по железу XS163 немного уступает Hamm 3516 - мощность ниже на 24%, вибрация менее высокочастотная, автоматики нет. Но за вдвое меньшие деньги и при нормальной доступности запчастей - это рабочая замена для большинства задач на российских объектах. Если стоит вопрос «ждать растаможенный Hamm по параллельному импорту за 18 млн или взять XS163 за 7,7» - ответ зависит от того, что вы уплотняете и кто у вас в кабине.

Сколько тонн весит виброкаток и как выбрать класс

Вопрос «сколько весит каток» - один из самых частых от заказчиков, которые впервые берут технику в аренду или покупают на парк. Ответ простой: от 1 до 26 тонн, в зависимости от задачи. Все катки делятся на четыре класса по эксплуатационной массе. Мини - от 1 до 4 тонн: тандемные катки для тротуаров, велодорожек, дворов. Лёгкие - от 4 до 8 тонн: асфальт на парковках и второстепенных дорогах, небольшие площадки. Средние - от 8 до 14 тонн: основание дороги, щебёночные слои, промышленные площадки. Тяжёлые - от 14 до 26 тонн: земляное полотно, крупные насыпи, грунтовое основание федеральных трасс.

Как выбирать конкретный класс - три рабочих критерия. Первый - нагрузка на грунт: слабые водонасыщенные грунты не держат тяжёлую машину, каток просто тонет вместо того чтобы уплотнять. На таких участках лучше взять 8-10 тонн и сделать больше проходов, чем загнать 20-тонник и потом вытаскивать его экскаватором. Второй - ширина полосы: каток шириной 2,1 м за один проход перекрывает полосу с перекрытием. Если полоса уже 1,5 м - берите тандемный каток или мини. Если ширина больше 3 м - смотрите на машины с вальцом 2,3-2,4 м или работайте в два прохода. Третий - тип грунта и глубина слоя: глина требует кулачкового вальца, а не гладкого, и тяжёлой машины от 16 тонн. Песок уплотняют вибрацией, щебень - статической нагрузкой в сочетании с вибрацией.

Практическая разбивка по задаче: тротуар и пешеходная зона - 3-6 тонн, тандемный каток; дорожное покрытие районного значения - 8-12 тонн, одновальцовый или тандемный; основание дороги (щебень, ПГС) - 12-16 тонн, одновальцовый с вибрацией; земляное полотно и насыпи - 16-26 тонн, одновальцовый, при глинистом грунте - кулачковый валец. XS163 в 16 тонн - нижняя граница класса тяжёлых машин, оптимальный выбор для строительства дорог 3-4 категории. XS265 в 26 тонн - уже специализированная техника для крупных инфраструктурных объектов.

Из практики: самая частая ошибка - взять каток «с запасом» по массе для экономии времени. 20-тонник на слабом основании не ускоряет работу - он разрушает верхний слой и даёт неравномерное уплотнение. Выбирайте класс под грунт, а не под амбиции заказчика.

Экономика выбора: XCMG как альтернатива Hamm в России

До 2022 года Hamm 3516 HT стоил в России 14-16 млн рублей в зависимости от комплектации и курса евро. XCMG XS163 сейчас предлагается официальными дилерами от 7,67 млн рублей. Разница - около 7-8 млн рублей, это почти двойная стоимость XS163. На эти деньги можно купить второй каток, запас расходников на 3-4 года или закрыть первоначальный взнос по лизингу на экскаватор. Для подрядчика, который считает деньги, цифра говорит сама за себя.

Дилерская сеть XCMG в России сейчас - один из аргументов в пользу китайской техники. Официальные представительства работают в Москве, Санкт-Петербурге, Екатеринбурге, Новосибирске, Краснодаре, Казани. Склады запчастей держат в наличии расходники первого уровня - фильтры, ремни, уплотнения - со сроком поставки 1-3 дня. Детали второго уровня (насосы, гидроцилиндры, распределители) идут из Китая 2-4 недели. Это хуже, чем было с европейскими брендами до санкций, но сравнимо с тем, что сейчас происходит с параллельным импортом Hamm или Dynapac.

Двигатели Cummins серий B и C, которые стоят на XS143 и XS163, - давно привычная база для российских механиков. Сервисные книги, нормы расхода масла, моменты затяжки - всё это есть у любого опытного дизелиста. Независимые сервисные центры по Cummins есть практически в каждом городе с населением от 200 тысяч. Это снижает зависимость от официального дилера и позволяет обслуживать машину на месте, не гоняя её в областной центр. XS185 и XS203 оснащаются двигателями Weichai WP6 - здесь ситуация чуть сложнее, но и эти моторы уже прижились в России через китайские самосвалы Shacman и Foton.

Гарантия на XCMG XS163 - 3000 моточасов или 2 года, в зависимости от того, что наступит раньше. На практике при интенсивной эксплуатации (200+ часов в месяц) это примерно 15 месяцев работы. Hamm в своё время предлагал сопоставимые условия - 2000-3000 часов в зависимости от модели и дилера. По этому параметру китайская техника вышла на европейский уровень.

Лизинговые программы на XCMG доступны через несколько крупных компаний - «Элемент Лизинг», «Балтийский Лизинг», «ВТБ Лизинг». Типовые условия: первоначальный взнос 10-30%, срок 36-60 месяцев, удорожание 6-10% годовых в зависимости от программы и срока. При взносе 20% от 7,67 млн (то есть 1,53 млн рублей) ежемесячный платёж за 48 месяцев составит примерно 160-180 тысяч рублей. Для машины, которая зарабатывает на дорожных работах, это окупаемый уровень нагрузки.

Параллельный импорт Hamm продолжается - через Казахстан, Турцию, ОАЭ. Цены на новые машины через серые каналы начинаются от 18-20 млн рублей и выше, плюс риски с гарантией и документами. Подержанные Hamm на вторичном рынке дешевле - 8-12 млн за машины 2016-2020 годов выпуска с пробегом 3000-6000 часов. Но здесь нужно смотреть историю обслуживания, состояние барабанов и вибросистемы. Покупать подержанный немецкий каток через посредников без пробега по российским объектам - рискованное решение.

Итог: что взять вместо Hamm

Честный ответ на вопрос «чем заменить Hamm» зависит от того, что именно уплотняется, как часто и какой ценой. XCMG XS163 закрывает 80-85% задач, под которые раньше брали Hamm 3516: асфальтирование дорог второй-третьей категории, устройство оснований и покрытий на объектах городского строительства, уплотнение грунта под фундаменты. Масса 16 тонн, амплитуда вибрации 1,86/0,88 мм, частота 28/35 Гц - параметры вполне сопоставимые. Если объект не требует специальных режимов (осциллирующий барабан, интеллектуальное управление уплотнением), разница в поведении машины на площадке минимальна.

Где немецкая техника имела реальное преимущество - интеллектуальные системы уплотнения. Hamm HCQ Navigator, Continuous Compaction Control - системы, которые позволяют документировать качество уплотнения в реальном времени и подстраивать параметры под материал. На объектах с жёсткими требованиями заказчика (федеральные трассы, аэродромные покрытия, специальные основания) такие системы имели практическую ценность. XCMG в базовой версии XS163 этого не предлагает. XS185 и XS203 оснащаются более продвинутой электроникой, но до уровня немецких решений пока не дотягивают. Это честное ограничение.

Рекомендации по моделям складываются так. XS143 с рабочей массой 14 тонн - выбор для небольших объектов, стеснённых условий, работы в черте города: машина компактнее, манёвреннее, дешевле в обслуживании. XS163 - прямая замена Hamm 3516 по рабочим характеристикам и классу, основная рабочая лошадь для дорожного строительства. XS185 и XS203 - для тяжёлых объектов: магистральные дороги, промышленные площадки, земляное полотно под высокую нагрузку. Здесь конкурентами выступают не только Hamm, но и Bomag BW 213/219, Dynapac CA 3500/5000.

На мой взгляд, главное изменение рынка - не то, что ушли немецкие бренды, а то, что китайская техника за последние 5 лет закрыла основной разрыв в качестве. В 2015 году разговор о XCMG как равноценной замене Hamm выглядел бы странно. Сейчас - нет. Это результат и реальных инвестиций производителя в R&D, и давления санкционного рынка, который ускорил переход отрасли на азиатские марки.

Для подрядчиков с типичным портфелем - региональные дороги, жилищное строительство, коммерческая недвижимость - XCMG XS163 закрывает потребности без существенных компромиссов. Разница в цене относительно нового Hamm через параллельный импорт составляет 10-13 млн рублей. Определяющий вопрос один: есть ли в портфеле объекты, где требования к документированию уплотнения настолько жёсткие, что без немецкой электроники не обойтись. Таких объектов в российской практике меньше, чем принято думать. Параллельный импорт Hamm остаётся опцией для тех, кто готов платить за марку и не зависит от гарантийного обслуживания.

Список литературы

1. Wirtgen Group / Hamm AG - О компании Hamm // Официальный сайт Wirtgen Group, 2026
2. Exkavator.ru - Технические характеристики дорожного катка XCMG XS163 // Экскаватор.ру, 2024
3. Perevozka24 - Дорожные катки компании Hamm: история и модельный ряд // Перевозка24, 2024
4. Cable.ru - Принцип работы виброкатков: все, что нужно знать // Cable.ru, 2023
