LOVOL FR220: параметры и характеристики гусеничного экскаватора

LOVOL FR220 в классе 20-тонных гусеничных экскаваторов

20-тонный класс - это рабочая лошадка строительного рынка. Не маленький экскаватор для коммуналки и не тяжёлый карьерный агрегат, а универсальная машина, которая закрывает большинство задач: котлованы под здания, прокладка коммуникаций, разработка грунта на линейных объектах. Парк именно в этом классе строительной техники у российских подрядчиков самый большой - соотношение цены, производительности и транспортабельности здесь оптимальное.

LOVOL FR220 попадает в этот сегмент с эксплуатационной массой 21 800-22 200 кг в зависимости от комплектации. Точнее: базовая версия FR220D весит 21 800 кг, версия FR220F - 22 200 кг. Разница в 400 кг - это, как правило, разная ширина гусеничной ленты и дополнительное навесное оборудование. По эксплуатационной массе машина чётко вписывается в стандарт класса «20 тонн», с которым работает большинство транспортных компаний при перевозке без специального разрешения на нагрузку.

Foton Lovol поставляет технику в Россию с 2010 года. За это время бренд прошёл путь от малоизвестного китайского производителя до игрока с реальной дилерской сетью и складами запчастей. Сегодня техника Lovol присутствует более чем в 120 странах. На российском рынке это имеет практическое значение: запчасти не нужно ждать месяцами из Китая - дилеры держат оборотный склад. Я говорю об этом не как о рекламном тезисе, а как о факторе, который напрямую влияет на коэффициент технической готовности парка.

Позиционирование FR220 - гусеничный экскаватор для строительства и земляных работ широкого профиля. Производитель не пытается сделать из него специализированную машину. Это универсал: котлован, откос, траншея, перегрузка грунта - машина справится. При этом класс строительной техники «20 тонн» предполагает определённые ограничения: FR220 не заменит 30-тонник на тяжёлой скальной разработке, но на типовом гражданском объекте закроет 80% задач.

Для российского рынка гусеничный экскаватор 20 тонн - одна из самых востребованных позиций в тендерах на земляные работы. FR220 конкурирует здесь с машинами Sany, XCMG, LiuGong и остаточным парком японской техники. По цене - от 9 300 000 рублей - он находится в среднем ценовом диапазоне своего класса, что делает его реальным кандидатом при формировании нового парка.

Двигатель LOVOL FR220 - Cummins 6BTAA5.9

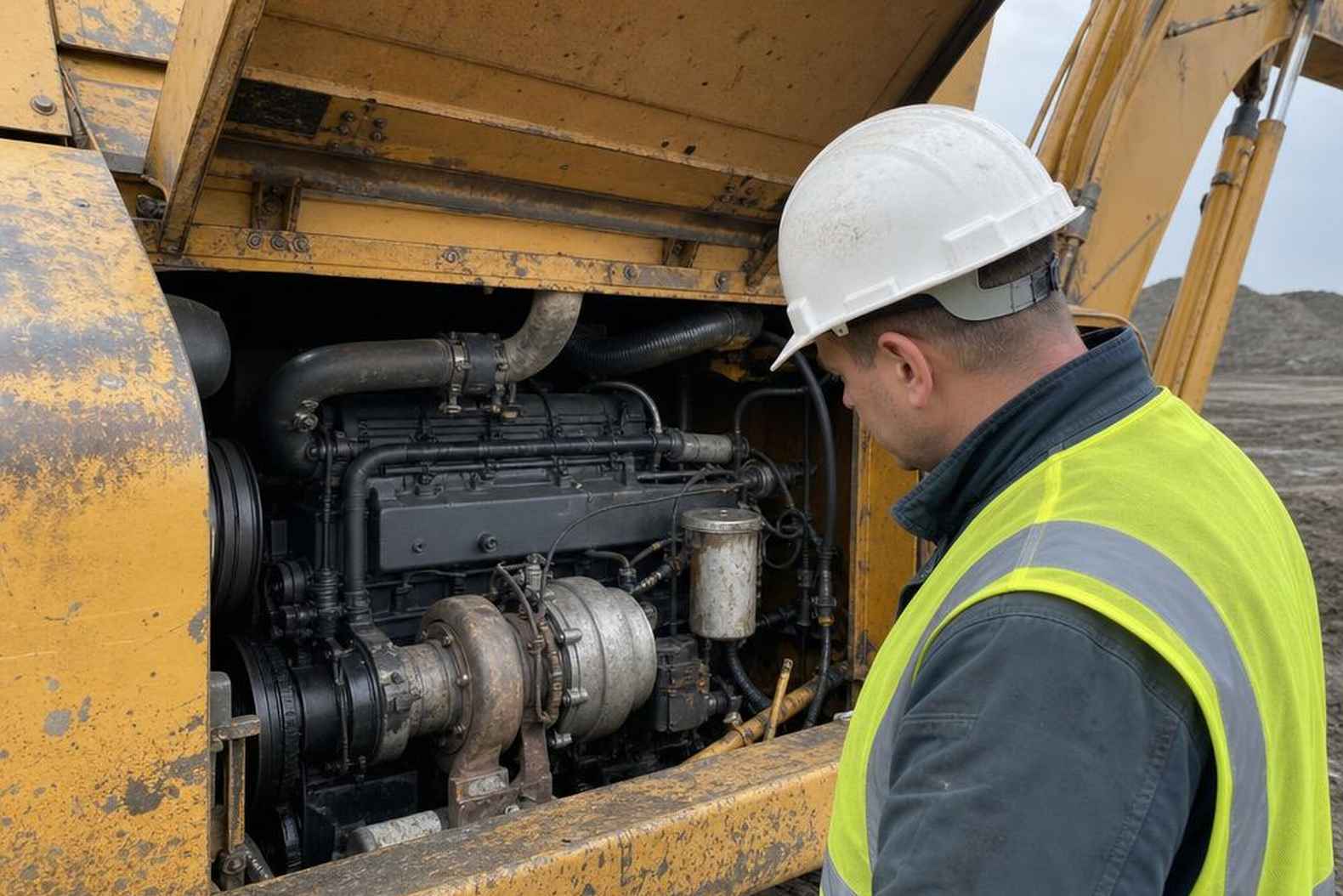

Сердце машины - двигатель Cummins 6BTAA5.9-C178-II. Это 6-цилиндровый дизельный мотор с рабочим объёмом 5,9 литра - один из самых известных промышленных дизелей в мире. Cummins серии B эксплуатируется в России с 90-х годов, запчасти и расходники есть у большинства серьёзных дилеров и независимых поставщиков. Это важно: когда форсунка выходит из строя в пятницу вечером на объекте за 200 км от города, от наличия запчастей зависит, простоит машина выходные или нет.

Номинальная мощность двигателя - 133 кВт, или 178 л.с. при 2000 об/мин. Двигатель Cummins 6BTAA5.9 выдаёт крутящий момент 708 Нм при 1500 об/мин - это пиковый момент в нижней части диапазона оборотов, что хорошо для экскаватора: при копании машина работает на невысоких оборотах, и именно там нужна тяга. Более высокий момент при низких оборотах означает меньший расход топлива при тяжёлой нагрузке и меньший тепловой стресс для двигателя.

Индекс «AA» в названии 6BTAA5.9 означает турбонаддув с промежуточным охлаждением воздуха (air-to-air aftercooling). Это стандарт для современных промышленных дизелей - повышает КПД сгорания, снижает температуру воздуха на впуске и улучшает мощностные характеристики при высоких температурах окружающей среды. Для летних работ на юге России это не абстракция, а реальный фактор производительности.

6-цилиндровый дизельный мотор с механической системой впрыска - принципиальный момент для эксплуатации в условиях, где нет специализированного сервиса. Механические ТНВД ремонтируются силами квалифицированного дизелиста без дорогостоящего диагностического оборудования. Это не шаг назад технически - это осознанный выбор для рынков, где инфраструктура сервиса неравномерна. Этот запас мощности достаточен для работы с навесным оборудованием - гидромолотом или мульчером - без перегрева гидросистемы.

Рабочие параметры ковша и механизм копания

Ковш - это то, чем экскаватор зарабатывает деньги. LOVOL FR220 оснащён ковшом объёмом 1,0-1,1 м³ в зависимости от конфигурации рабочего оборудования. Иногда в документации указывается 0,96 м³ как паспортный объём с учётом насыпного профиля, и 1,1 м³ как геометрический. На практике для расчёта производительности смены принято использовать паспортный объём - то, что реально захватывается за один цикл на связном грунте.

Усилие копания ковшом - 142 кН. Усилие копания рукоятью - 108 кН. Разница между этими цифрами важна для понимания механизма копания: ковш создаёт основное усилие при врезании в грунт (резание), рукоять - при подтягивании материала к машине. На плотных грунтах - суглинок, глина с включениями, строительный мусор - усилие копания ковшом 142 кН даёт уверенное врезание без пробуксовки ходовой части. Тяговое усилие машины составляет 217 кН, что даёт запас при работе на уклонах и при самозаглублении ковша.

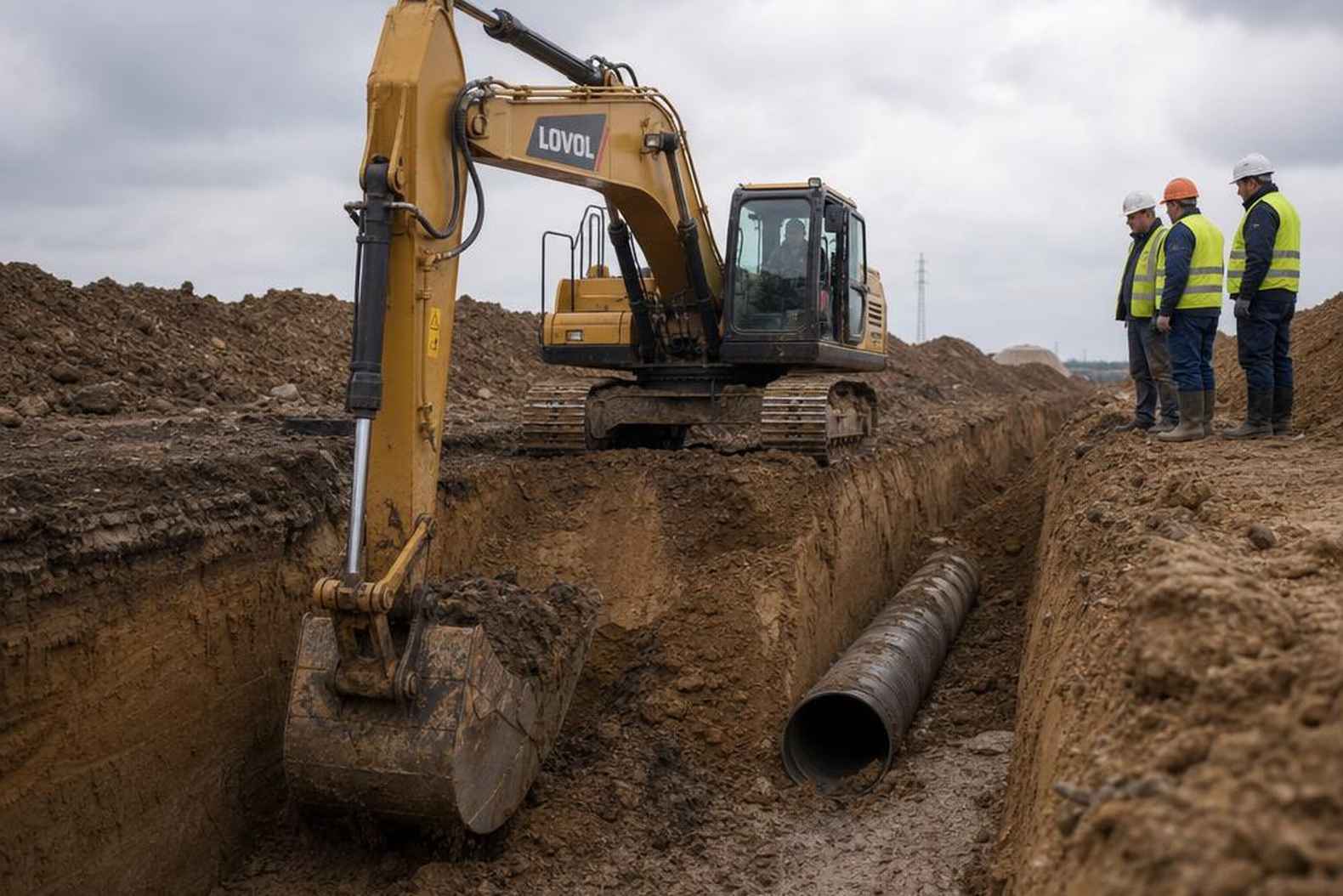

Глубина копания - 6510 мм. Это параметр, который определяет, под какие задачи годится машина без наращивания рукояти или смены оборудования. 6,5 метра - стандарт для большинства котлованов под жилое строительство, для прокладки магистральных трубопроводов диаметром до 1200 мм и для водоотводных коллекторов. Для более глубоких выемок грунта потребуется либо планировочный нож, либо переход на удлинённую рукоять - отдельная опция.

Длина стрелы составляет 5700 мм, рукояти - 2925 мм. Это стандартная конфигурация «моноблок-рукоять» без шарнирного соединения - максимальная жёсткость при копании, усилие передаётся без потерь в шарнире. Объём ковша экскаватора в сочетании с этими геометрическими параметрами даёт производительность порядка 200-250 м³ за смену на грунтах II-III категории при цикле около 20-25 секунд - нормальный показатель для машины в этом классе.

Два независимых цилиндра рукояти держат усилие стабильным по всей дуге копания. На плотных грунтах это ощущается: машина не «зависает» в начале цикла, когда ковш только врезается, и не теряет усилие в конце, когда рукоять выходит в крайнее положение.

Геометрия копания: вылет, глубина, высота выгрузки

Начну с цифры, которую чаще всего спрашивают при выборе экскаватора этого класса: максимальная глубина копания LOVOL FR220 составляет 6510 мм. Это котлован под ленточный фундамент двухэтажного здания или заглубление под инженерные сети без переброски грунта. На практике 6,5 м - это граница, за которой 20-тонный класс уже не справляется без поэтапной выемки. FR220 её достигает без переоснащения.

Максимальный радиус копания - 9875 мм. Это расстояние по горизонтали от оси вращения до крайней точки ковша при работе на нулевой отметке. При радиусе задней части 2880 мм машина вписывается в достаточно стеснённые условия: вдоль забора, между опорами, в траншейной выемке рядом с действующим трубопроводом. Два этих числа вместе определяют реальный рабочий сектор. В городских условиях радиус задней части 2880 мм - нередко более критичный параметр, чем глубина копания.

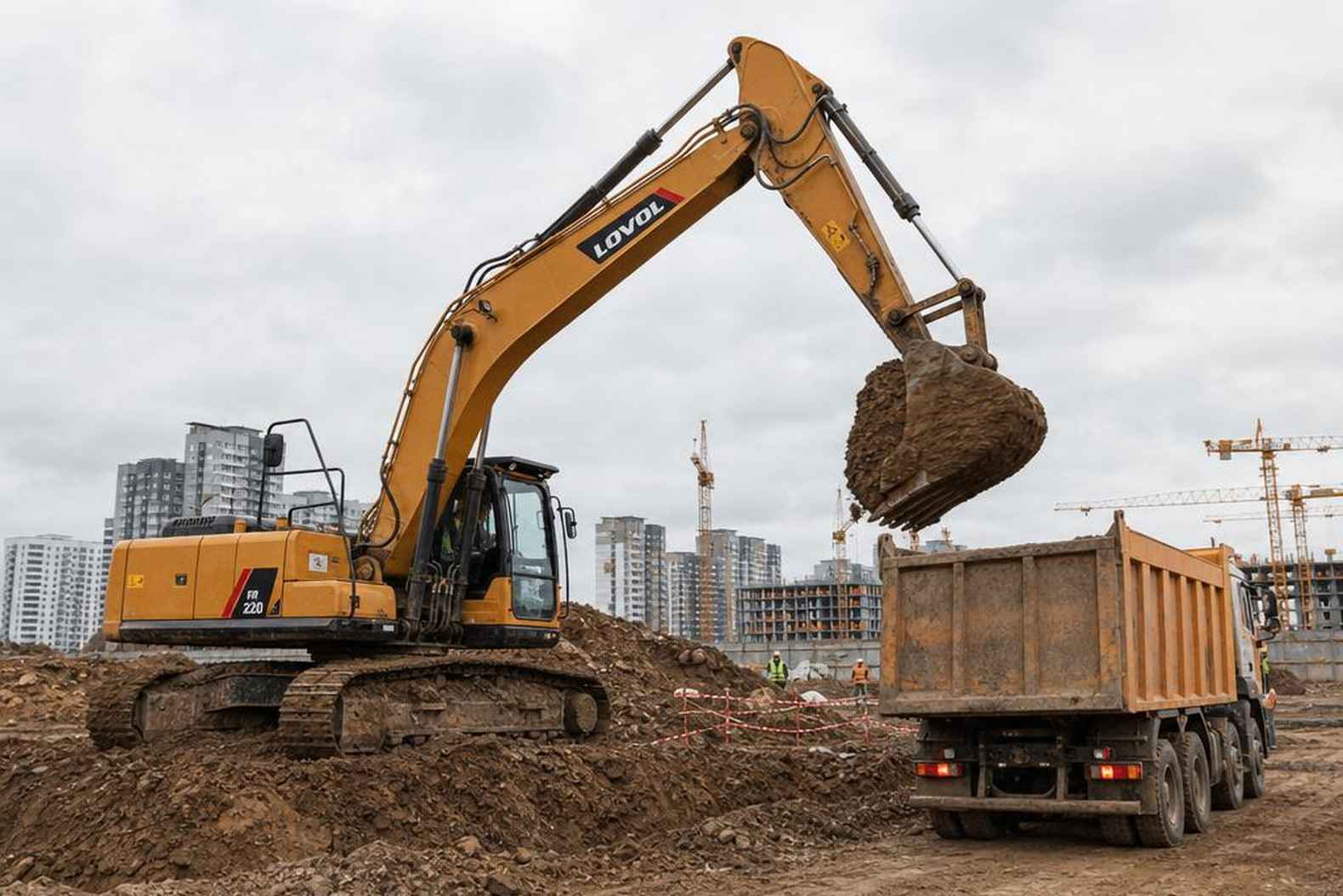

Высота резания 10 190 мм позволяет работать с высокими откосами и бортами карьеров без переезда машины. Высота выгрузки 7260 мм - это то, что определяет совместимость с самосвалами. Стандартный самосвал КАМАЗ-65115 имеет высоту борта около 2,5-2,7 м, то есть высота выгрузки 7,2 м даёт трёхкратный запас. С высокобортными самосвалами грузоподъёмностью 20-25 тонн (высота борта 3,0-3,4 м) FR220 работает без ограничений. При загрузке крытых кузовов или нестандартных прицепов высоты тоже с запасом хватает.

На котловане под промышленный объект FR220 показывает себя именно там, где 20-тонная машина должна работать: глубина 6,5 м достигается без переброса грунта, а радиус 9,8 м позволяет грузить самосвал, не перемещая экскаватор лишний раз. Слабое место - при работе в очень узких траншеях (шире 1,5 м, но меньше 3 м) маневрирование требует внимания: радиус задней части 2880 мм нужно держать в голове.

Для полноты картины: вылет стрелы при работе на уровне поверхности и максимальная высота резания - разные рабочие режимы. Оператор не получает оба максимума одновременно. При работе на максимальной высоте резания 10 190 мм радиус копания уменьшается примерно до 6-7 м. Это геометрическое ограничение любой стрелы типа «моноблок + рукоять» - физику не обойти. Планируя фронт работ, это нужно закладывать в расстановку машин заранее.

Гидравлическая система: насос DOOSAN и технология Negative Flow

Гидравлическая система экскаватора FR220 построена на двух аксиально-поршневых насосах DOOSAN DPA117T южнокорейского производства. Это роторные насосы с переменным рабочим объёмом - суммарный расход составляет 228×2 л/мин, то есть 456 л/мин суммарно при максимальных оборотах двигателя. Насос Doosan в этом сегменте - не маркетинг, а конкретный выбор под китайскую машину: корейские производители давно наладили поставки в Китай, и FR220 получил комплектующие, которые в отрасли знают хорошо. Распределитель - тоже DOOSAN, модель MV270.

Рабочее давление в гидросистеме - 34,3 МПа (основной контур) и 37,3 МПа (давление предохранительного клапана). Эта разница важна: клапан срабатывает только при пиковых нагрузках, в нормальной работе система держится в диапазоне 34 МПа. Сила давления гидравлики на уровне 34,3 МПа - стандарт для 20-тонного класса, и FR220 здесь не выделяется ни в плюс, ни в минус. Гидробак 220 л даёт запас масла с учётом температурного расширения и работы в длинные смены без перегрева.

Технология Negative Flow (отрицательное управление потоком) работает по принципу обратной связи: дроссельные клапаны в нейтральном положении золотников создают сигнальное давление, которое уменьшает подачу насоса. Проще говоря - насос не гонит масло вхолостую, когда оператор не двигает рычаги. Это снижает тепловыделение в гидросистеме и расход топлива в паузах. Для операторов, работающих с циклами «копание-поворот-выгрузка», Negative Flow даёт ощутимый эффект: меньше грелось масло в баке на том же объёме работ. Альтернатива - Load Sensing - считается более точной, но требует более сложного обслуживания и дороже в ремонте. Для массовой эксплуатации Negative Flow - разумный выбор.

Давление в гидросистеме 34,3 МПа и насос DOOSAN DPA117T - это не премиум-комплектующие, но и не дешёвый компромисс. По моим наблюдениям, корейская гидравлика на китайских машинах ведёт себя предсказуемо: ресурс насоса при нормальном обслуживании (замена масла каждые 2000 ч, фильтры по регламенту) - 8000-10000 моточасов. Это вполне приемлемо для техники в этой ценовой нише.

Ходовая часть: скорость, тяговое усилие, давление на грунт

Скорость хода экскаватора FR220 - два диапазона: 4,9 км/ч (быстрый) и 2,7 км/ч (медленный). Переключение автоматическое - в зависимости от нагрузки на ходовые моторы. По площадке или дороге машина идёт на 4,9 км/ч, при подъёме или тяжёлом грунте автоматически снижает скорость. На первый взгляд 4,9 км/ч кажется медленным, но для 22-тонной машины это нормально: перегон на 500 м в рабочей зоне занимает около 6 минут. Если нужны переезды на километр и больше - вопрос логистики, а не скорости ходовой.

Тяговое усилие гусеничного хода - 217 кН. Это суммарное усилие, которое машина развивает при движении в упор. Для сравнения: вес самой машины около 22 тонн, что в единицах силы составляет примерно 216 кН. То есть тяговое усилие практически равно весу - коэффициент сцепления на уровне 1,0. На хорошем грунте это означает, что FR220 может буксировать сопоставимую по массе прицепную нагрузку или вытащить машину из ямы. Преодолеваемый уклон 35° - это уже серьёзно: строительные нормы для дорог временного пользования ограничивают уклон 20-25°, так что FR220 проходит то, куда техника обычно не забирается.

Давление на грунт (кПа) - параметр, который особенно важен при работе на слабых грунтах: торфяниках, глинистых площадках после дождей, береговых откосах. FR220 с гусеничной лентой 600 мм создаёт давление на грунт 44,9-45 кПа. Для понимания: среднее давление колёсного погрузчика на грунт - 200-250 кПа, грузового автомобиля - 300-400 кПа. Гусеничный экскаватор с 45 кПа проходит там, где колёсная техника застрянет. Опционально устанавливается ширина гусеничной ленты 800 мм - это снижает давление на грунт примерно до 35 кПа, что открывает работу на совсем слабых грунтах. Колея 2200 мм, башмаков в ленте 49 штук.

35° уклон на бумаге и 35° уклон в реальности - разные вещи. За годы в цеху я видел, как машины с паспортным уклоном 30° отказывались карабкаться на 20°-ный откос из-за скользкой глины. FR220 с 217 кН тяги и гусеницей 600 мм в этом смысле выглядит убедительно, но реальная работа на крутых уклонах всегда требует разведки грунта заранее. Опция 800 мм - разумное вложение, если площадка нестабильная.

Модификации FR220 и навесное оборудование

Линейка FR220 включает три версии с разными характеристиками. Базовая FR220D оснащена двигателем Cummins 6BTAA5.9 и весит 21 800 кг. FR220D2 - улучшенная версия с доработанной гидравликой и усиленными узлами ходовой части: производитель позиционирует её как ответ на замечания эксплуатационников по первым партиям. FR220F тяжелее - 22 200 кг - и рассчитана на работу с более тяжёлым навесным, что отражается в усиленной стреле и удлинённой рукояти. Разница в 400 кг - это не просто балласт, а реальное усиление конструкции в точках крепления навесного.

Совместимое навесное оборудование у FR220 - список шире, чем у многих в классе. Гидромолоты массой до 1 200 кг - стандартная история для дорожных и демонтажных проектов. Гидроножницы (крашер) применяют специалисты сноса для резки арматуры и дробления бетона. Лесной мульчер на базе FR220 работает на расчистке трасс и вырубках - скорость переработки порубочных остатков в щепу в разы выше роторных механизмов при ручной работе. Ковш-рыхлитель и вибропогружатель расширяют применение на свайных работах. Отдельный вариант - длиннорукое исполнение с вылетом до 15-16 м: незаменимо на углублении каналов и выемке грунта в труднодоступных местах без заезда техники в рабочую зону.

X-образная рама ходовой части перераспределяет нагрузку от ударных воздействий гидромолота на большую площадь, снижая концентрацию напряжений. FR220 можно ставить на смены 24/7 с гидромолотом без опасений за быструю деформацию рамы - проблемы, которая периодически встречается у машин с плоской рамой в схожем режиме. Я видел FR220D с наработкой более 8 000 мото-часов на демонтажных работах - рама без трещин, что для такого режима хорошо.

Для работы с гидромолотом на FR220 критично соблюдать два условия: давление в гидравлической линии не выше 35 МПа и расход не более 220 л/мин. Выход за эти параметры - прямая дорога к перегреву масла и ресурсу главного насоса.

Выбор между FR220D и FR220F для специалистов чаще всего определяется задачами: если основная работа - ковш и периодически гидромолот, берут D. Если машина уходит на мульчер или длиннорукое исполнение - предпочтительнее F из-за запаса по конструктивной прочности. FR220D2 занимает промежуточное положение и интересна тем, кто хочет базовую комплектацию с устранёнными «детскими болезнями» первых серий.

Габариты, кабина, топливный бак

Транспортные габариты FR220 - 9 580 × 2 800-2 980 × 3 060-3 322 мм (длина × ширина × высота в зависимости от комплектации). Машина вписывается в стандартные разрешения на перевозку негабаритных грузов по российским дорогам без запроса спецпропуска - ширина 2,98 м остаётся в допустимом коридоре для большинства регионов. На трале экскаватор перевозят с опущенной стрелой; суммарная высота с низкорамным прицепом остаётся в пределах 4,5 м. Это сокращает логистические хлопоты при переброске между объектами - важная деталь для подрядчика, у которого машины кочуют со стройки на стройку лет по десять.

Дорожный просвет 461 мм - хороший показатель для машины этого класса. Радиус поворота хвостовой части 2 880 мм требует внимания при работе в стеснённых условиях: в типичном городском дворе с припаркованными автомобилями оператор обязан контролировать мёртвую зону за кабиной. Скорость вращения платформы - 12 об/мин, платформа поворачивается плавно, без рывков при переборке грунта.

Топливный бак объёмом 385-420 л (в зависимости от версии) перекрывает полную рабочую смену с запасом. При среднем расходе около 18-22 л/ч в смешанном режиме машина уходит на заправку раз в сутки - не чаще. Для удалённых объектов без заправочной инфраструктуры это принципиально: можно привезти одну бочку топлива на день и не беспокоиться о промежуточном подвозе.

Кабина оператора на FR220 - закрытая конструкция с сертификатом ROPS/FOPS. Переднее остекление даёт хороший обзор рабочей зоны ковша без слепых зон снизу и по бокам. Управление - джойстики с гидравлическим откликом, отклик настраивается под стиль работы оператора. Климат-контроль идёт как опция - в большинстве поставок на российский рынок он включён в комплектацию.

По кабине у FR220 нет ни явных плюсов, ни минусов на фоне Sany и XCMG того же класса. Функционально - стандарт сегмента. Если у оператора есть особые требования к эргономике, лучше проверить лично перед покупкой: личные предпочтения по посадке и расположению джойстиков у всех разные.

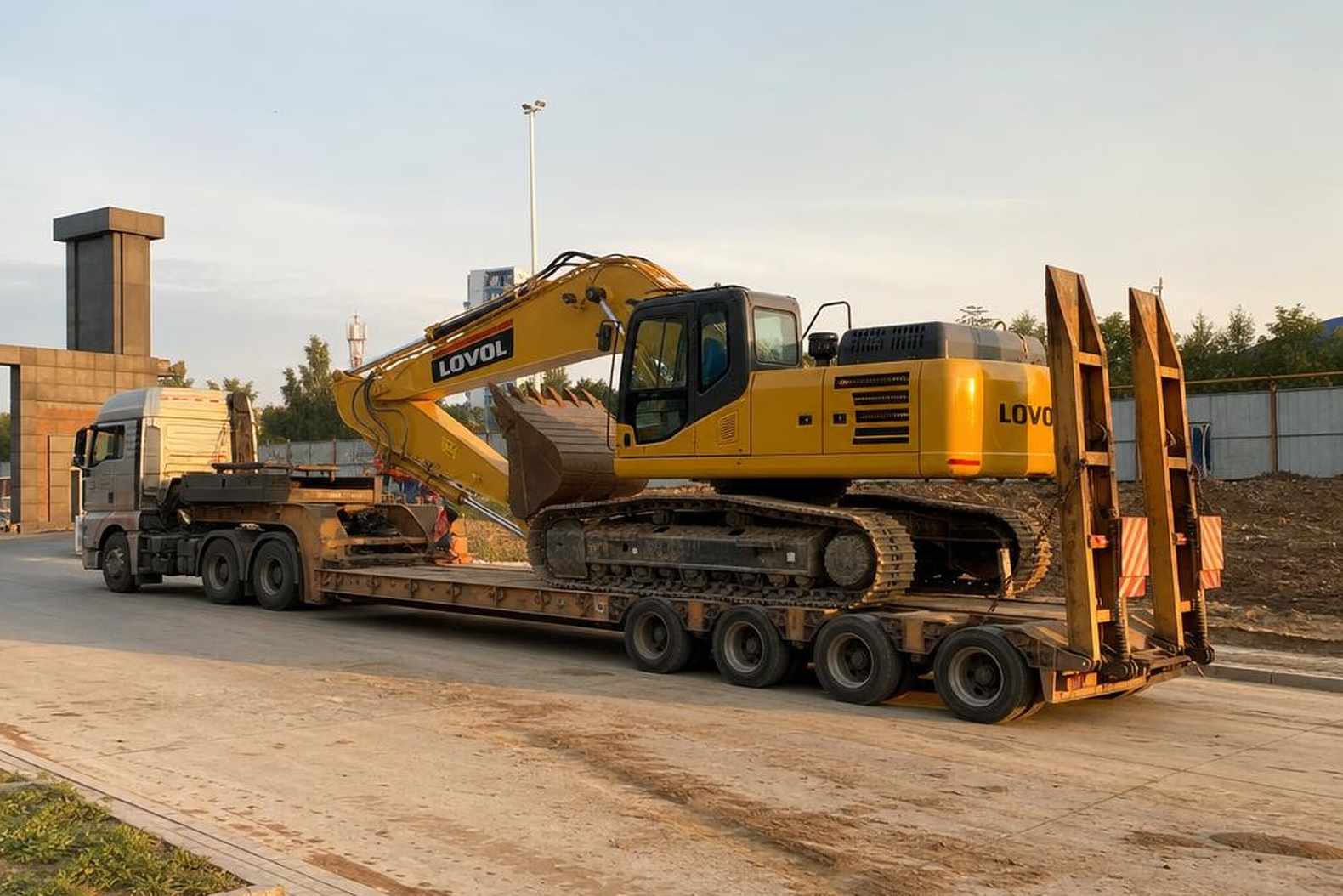

Габариты машины позволяют транспортировать FR220 стандартным низкорамным прицепом с грузоподъёмностью 25-30 т. Никаких автокранов для погрузки не требуется - экскаватор заезжает на трал самоходом. Это снижает стоимость логистики и упрощает координацию при перемещении техники между объектами.

Итоговая оценка: сильные стороны и ограничения

FR220 - машина с понятным набором компромиссов, и я назову их прямо. Главное преимущество - двигатель Cummins с механическим ТНВД: о его ремонтопригодности в полевых условиях я уже писал подробно выше. Корейская гидравлика DOOSAN - второй сильный аргумент: ресурс насосов и клапанных блоков подтверждён многолетней эксплуатацией в российских условиях. Давление на грунт 45 кПа позволяет работать на слабонесущих основаниях без настилов - строительные болота, речные поймы, торфяники.

Ограничения у машины тоже есть. Для карьерных работ 22 тонны - это верхняя граница класса, и крупный карьер с тяжёлыми скальными выработками лучше закрывать машиной от 30 т. Радиус задней части 2 880 мм требует дисциплины оператора в городских условиях - машина не «нулевого хвоста», и в плотной застройке оператор обязан держать в голове мёртвую зону. Выбор экскаватора для городских демонтажных работ в стеснённом пространстве - это отдельный разговор, и FR220 здесь не лидер.

Как гусеничный экскаватор 20-тонного класса, FR220 сравнивается с Sany SY220 и XCMG XE215 примерно на одном уровне по тяговому усилию, глубине копания и давлению на грунт - все три машины укладываются в стандарты класса. Разница начинается в деталях обслуживания: у Sany и XCMG двигатели с электронным управлением, что даёт лучшие показатели по топливу, но усложняет полевой ремонт. FR220 с механическим ТНВД, по оценкам, проигрывает по расходу топлива около 10%, но выигрывает по доступности ремонта в регионах без развитой дилерской сети. За 5-7 лет эксплуатации разница в стоимости владения нивелируется - я бы не считал это принципиальным критерием выбора.

FR220 подходит там, где важны ремонтопригодность в полевых условиях, работа с тяжёлым навесным и слабонесущие грунты. Там, где критична топливная экономичность и доступ к развитой дилерской сети - стоит рассмотреть альтернативы с электронными двигателями.

Итог по машине: FR220 - инженерно взрослое решение без маркетинговых излишеств. Не лучший в классе по паспортным характеристикам, но один из самых предсказуемых в эксплуатации. Это оценка практика, который видел машины в работе, а не в шоуруме.

Список литературы

1. Cummins Engine Company - Техническое руководство по двигателям серии B (6BTA5.9, 6BTAA5.9). Cummins Inc., 2022
2. Foton Lovol International Heavy Industry Co., Ltd. - Каталог строительной техники Lovol. Foton Lovol, 2023
3. Росстандарт - ГОСТ Р 52045-2003 «Экскаваторы одноковшовые гидравлические. Технические требования». Стандартинформ, 2003
4. Национальный союз строителей - Применение строительных экскаваторов в дорожных и земляных работах. Техника и технологии строительства, 2021
