Sunward SWE18: износ гусениц и как его замедлить

Sunward SWE18 в России: что надо знать перед покупкой

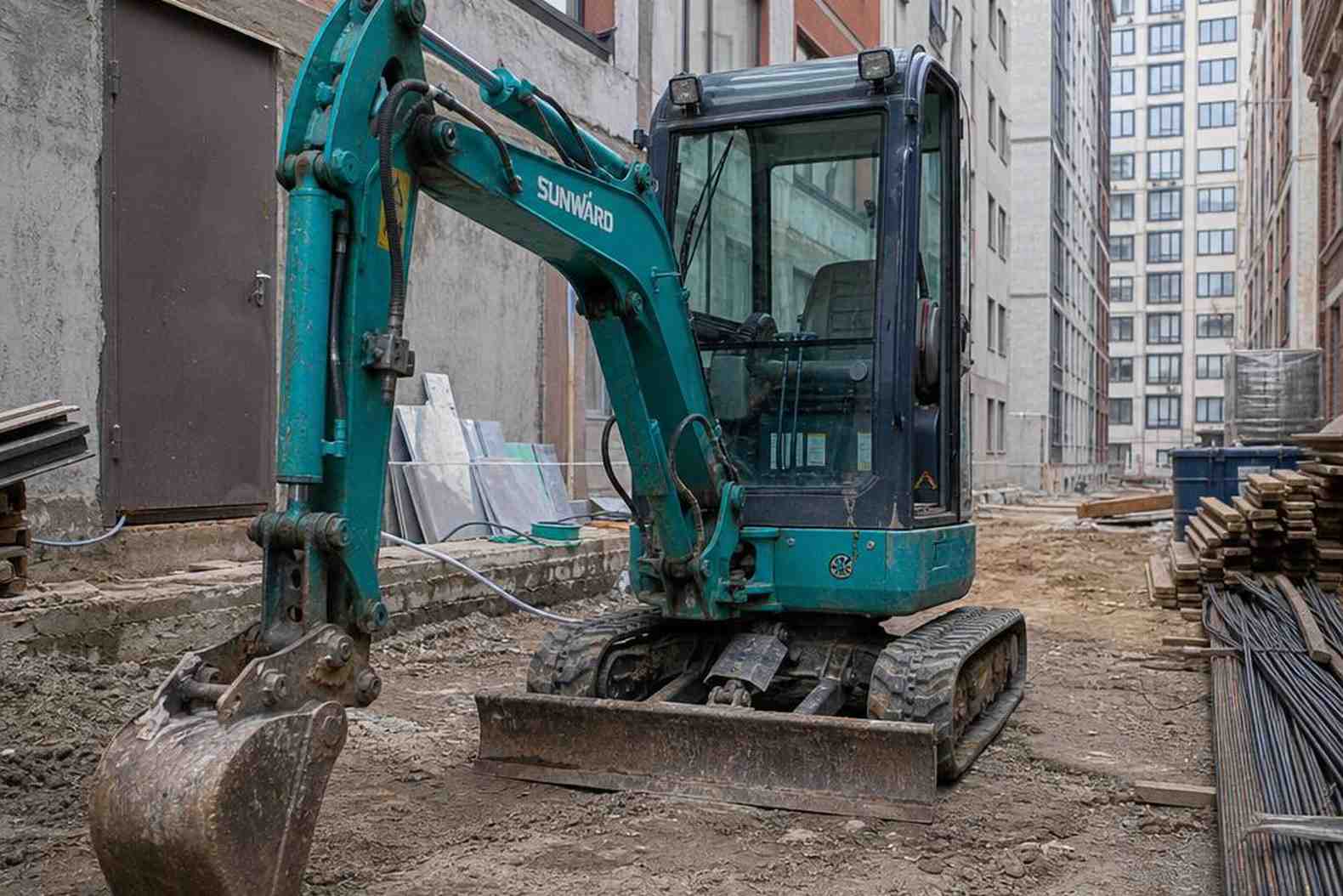

Мини-экскаватор Sunward SWE18 приходит на российский рынок как машина для работы там, где обычный экскаватор не пролезет: котлованы вплотную к фундаменту, узкие дворы, тепловые трассы под жилыми кварталами. Рабочий вес 1880 кг позволяет перевозить его на прицепе без специального разрешения, что важно для небольших подрядчиков - не нужно платить за негабарит. Покупают SWE18 частные бригады, ЖКХ-предприятия и небольшие строительные компании, которым нужна спецтехника для стеснённых условий с минимальными транспортными расходами.

Двигатель Perkins 403D-11 мощностью 14,7 кВт при 2200 об/мин - британская сборка, запчасти в России есть, но не везде. Ковш объёмом 0,04 м³ - это примерно 60 кг грунта за черпок при плотности суглинка около 1500 кг/м³. Производительность скромная по меркам 3-тонников, но для своего класса нормальная. Машина рассчитана не на скорость копания, а на точность в ограниченном пространстве.

Что важно понять сразу после покупки: ходовая часть - это главная статья расходов на протяжении всего срока службы машины. По данным сервисных центров, гусеничный ход экскаватора составляет до 50% затрат на техническое обслуживание. На SWE18 это особенно заметно - машину активно гоняют по городским стройкам, где асфальт, битый кирпич и сварная арматура режут резиновые траки быстрее, чем полагается по паспорту. Новый комплект гусениц стоит 40 000-80 000 рублей в зависимости от производителя и точки продажи - это не та сумма, про которую забывают при планировании бюджета.

За пять лет в эксплуатации я видел десятки случаев, когда владельцы мини-экскаваторов удивлялись: «Купили машину за полтора миллиона, а гусеницы меняем каждый год». Всё объяснялось просто - работали по асфальту и щебню без защитных накладок. Ходовая на таких условиях живёт 800-1000 часов вместо 2000.

Отдельная тема - раздвижной гусеничный ход. На SWE18 это стандартная функция, и многие покупатели недооценивают её практическую ценность. В узком проходе машина сжимается до 990 мм по ширине, на открытой площадке раздвигается до 1360 мм для устойчивости. При правильном использовании это напрямую влияет на износ гусениц: работа в суженном положении на неровном рельефе создаёт дополнительную боковую нагрузку на траки. Об этом в инструкции написано вскользь, а на практике - один из факторов ускоренного износа.

Ходовая часть SWE18: конструкция и технические параметры

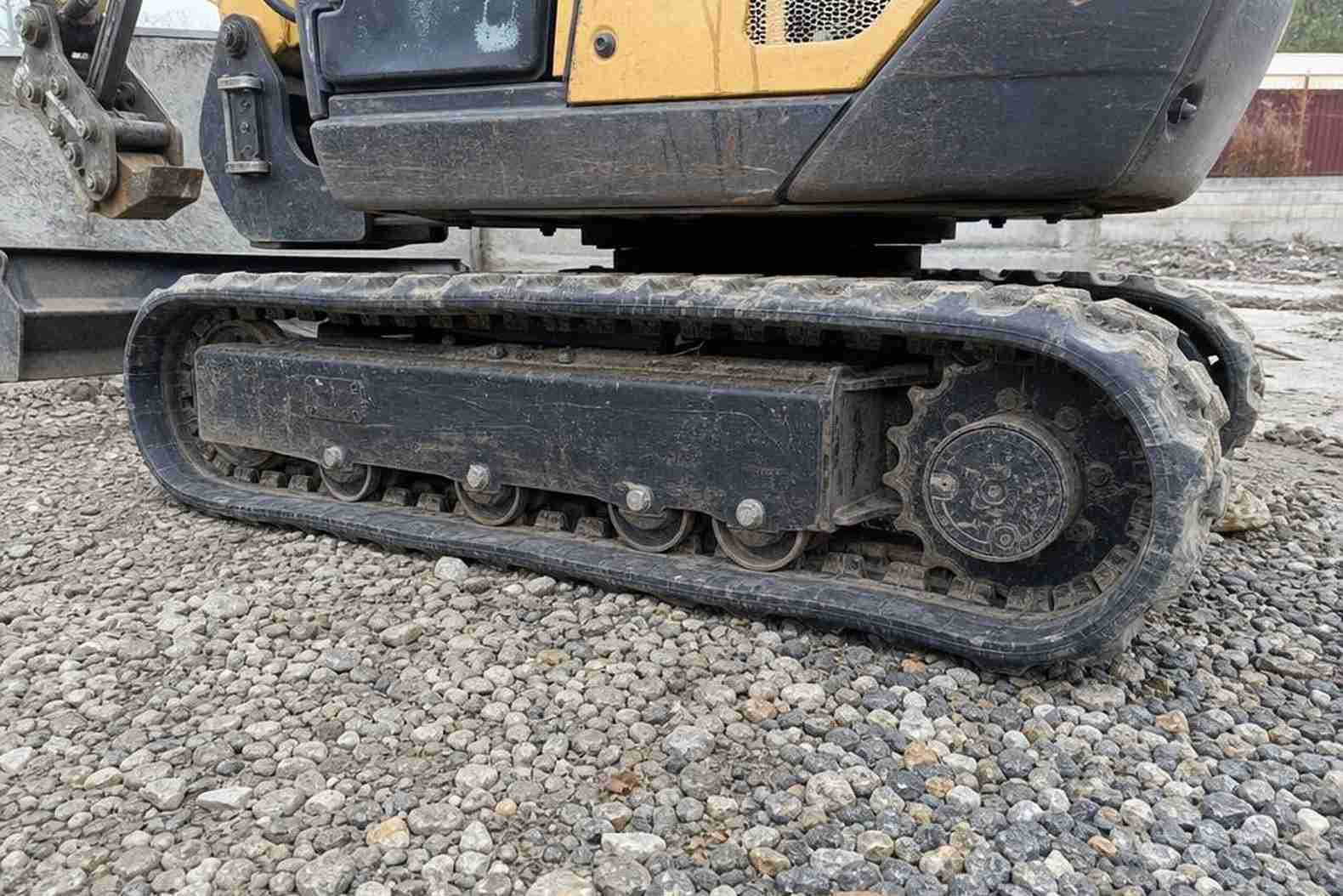

Гусеничный ход SWE18UF - это не просто «резиновые ленты под машиной». Конструктивно он состоит из четырёх элементов: резиновые траки, опорные катки (по 4 с каждой стороны), натяжное колесо в передней части и ведущая звёздочка сзади. Звёздочка получает крутящий момент от гидромотора и тянет гусеничную ленту, натяжное колесо держит нужное натяжение. Опорные катки - это то, на чём реально едет машина, и именно они принимают основную нагрузку при движении по неровному грунту.

Ширина гусеницы 230 мм при весе машины 1880 кг даёт давление на грунт 27,8 кПа - это примерно 0,28 кгс/см². Для сравнения: давление обычного человека при ходьбе - около 0,4-0,5 кгс/см². SWE18 буквально давит на землю меньше, чем идущий рядом рабочий в тяжёлых ботинках. Это принципиально для работы на газонах, свежей укладке, слабых грунтах и чувствительных покрытиях - машина не продавит то, что не должна продавливать. Длина гусеничного хода 1528-1540 мм обеспечивает достаточную базу для устойчивости при подъёме стрелы.

Давление на грунт 27,8 кПа - это не маркетинг, а реальное преимущество при работе рядом с коммуникациями. Несколько раз видел, как подрядчики выбирали SWE18 именно из-за этого параметра: нужно было копать траншею над старым коллектором, где лишняя нагрузка была критична.

Клиренс от 180 до 498 мм - диапазон широкий, потому что зависит от положения рабочего оборудования. В транспортном положении со стрелой, поднятой для переезда, клиренс максимальный. На переброске между объектами это важно - машина не цепляет препятствия на просёлочных дорогах. Скорость передвижения 4,2-4,4 км/ч в быстром режиме - это темп пешехода, достаточно для перемещения по площадке. Перегонять SWE18 на несколько километров своим ходом не рекомендую: гусеницы не предназначены для длительного движения по асфальту, это ускоряет их износ в разы. Двигатель Perkins 403D-11 на этой машине давно зарекомендовал себя в классе компактной техники: запчасти известны, обслуживание предсказуемо, что немаловажно в регионах с ограниченным сервисным покрытием.

Из чего сделаны гусеницы и почему они изнашиваются

Гусеницы мини-экскаватора SWE18 изготовлены из резины с внутренним стальным кордом. Стальной корд - это не сплошной металл, а слои высокопрочной стальной проволоки, вулканизированной в резиновый массив. Такая конструкция даёт гусенице гибкость для огибания катков и звёздочки, при этом не позволяет ей растягиваться под нагрузкой. Снаружи - рифлёная резина с грунтозацепами, которая и контактирует с поверхностью. Именно наружный слой изнашивается первым.

Почему на SWE18 резиновые гусеницы, а не стальные? Это осознанное конструктивное решение для этого класса машин. Резиновые гусеницы мини-экскаватора ходят 1500-2500 моточасов при правильной эксплуатации - это 2-4 года работы при средней загрузке 600-800 часов в год. Стальные цепные гусеницы на машинах весом до 2 тонн практически не применяются: они тяжелее, дороже в производстве, разрушают твёрдые покрытия, создают вибрацию и шум. В условиях городской стройки, где SWE18 работает чаще всего, стальные гусеницы - это проблемы с управляющими компаниями и повреждение покрытий, за которые придётся платить.

Если сравнивать напрямую: резиновые гусеницы выигрывают на асфальте, брусчатке, газонах и внутри помещений - не оставляют следов, не создают ударной нагрузки. Стальные гусеницы лучше ведут себя в скальном грунте, на строительных кучах с арматурой и острым щебнем - резину такой грунт режет быстро. Для SWE18 в типичных условиях применения резина правильный выбор, но это означает, что к выбору рабочих площадок нужно подходить осознанно.

Работа на абразивном грунте сокращает ресурс гусениц в 2-3 раза по сравнению с мягким грунтом. Видел гусеницы, убитые за 600 часов на щебёночном основании - при норме в 1500 часов. Владелец потом долго выяснял «почему так быстро», хотя причина была очевидна с первого взгляда на состояние грунтозацепов.

Механика износа на SWE18 разворачивается по нескольким сценариям одновременно. Первый - абразия: острые частицы грунта истирают наружный резиновый слой, грунтозацепы становятся плоскими, машина теряет сцепление. Второй - порезы и проколы: куски арматуры, острый щебень, стеклянный бой пробивают резину до корда. Если порез достигает корда - гусеница начинает расслаиваться изнутри, и следующие 100-200 часов могут оказаться последними. Третий сценарий - растяжение ленты от неправильного натяжения. Натяжение гусеницы проверяется через каждые 50 моточасов или еженедельно - это норма регламента. Провисание должно укладываться в диапазон 10-25 мм. Меньше нормы - перетяжка: растёт нагрузка на подшипники натяжного колеса и звёздочки. Больше нормы - риск слетания гусеницы, особенно при работе в глубокой колее.

Нормы ресурса гусениц: сколько они ходят на SWE18

Ресурс гусениц мини-экскаватора в каталогах пишут красиво: 1500-2500 моточасов. На SWE18 я видел гусеницы, которые отходили 2200 часов на торфяниках, и гусеницы, убитые за 600 часов на строительном мусоре с битым кирпичом и арматурой. Диапазон огромный, и «средний» показатель в таблицах ни о чём не говорит без привязки к условиям работы на грунте.

Реальный ресурс гусениц - прямая функция абразивной нагрузки. Работа на абразивном грунте сокращает ресурс в 2-3 раза относительно паспортного. На практике три основных сценария: мягкий однородный грунт (торф, суглинок, глина без каменистых включений) - 1500-2500 моточасов до замены; смешанный грунт с гравием, щебнем, мёрзлыми комьями - 1000-1500 моточасов; скальный грунт, дроблёный бетон, строительный мусор с острыми кромками - 800-1000 моточасов, иногда меньше. Скорость хода тоже играет роль: SWE18 развивает до 4,4 км/ч, и если оператор гоняет машину на максимальной скорости по жёсткому покрытию, резиновый слой истирается заметно быстрее.

Отдельная тема - операторские ошибки, которые съедают ресурс гусениц быстрее любого грунта. Разворот на месте (так называемая «нулевая точка поворота»): верхняя часть разворачивается, пока ходовая стоит - боковое истирание подошвы гусеницы при этом в разы интенсивнее нормального. Перекошенная работа на косогоре с постоянным боковым натяжением - ещё один убийца. Несколько операторских смен с такими привычками, и моточасы до замены сокращаются на треть.

Самая частая причина досрочной замены гусениц на мини-экскаваторах, которую я видел в сервисах, - не грунт и не машина. Это оператор, который разворачивается на месте вместо разворота с подъездом. За смену таких разворотов набирается несколько сотен. Умножьте на годы работы.

Как определить износ: что смотреть при осмотре

Осмотр гусеничного хода занимает 10-15 минут, но большинство операторов делают его формально - обошёл машину, посмотрел, что гусеница на месте, и поехал. Между тем износ накапливается постепенно, и момент, когда ремонт ещё возможен, легко пропустить. Грунтозацепы гусеницы - первый индикатор. На новой гусенице SWE18 высота грунтозацепа составляет около 28-32 мм. Когда она снижается до 10-12 мм, сцепление с грунтом падает критически, а вместе с ним управляемость на склонах. Мерить можно штангенциркулем или просто гвоздём с отметкой.

Скрип гусениц на экскаваторе - это сигнал об износе опорных катков или недостаточной смазке в системе натяжения. Если скрип появился - первым делом стоит проверить катки: характерный металлический скрежет с периодичностью, совпадающей с оборотами гусеницы, означает, что каток потерял смазку или разрушился подшипник. Люфт катка при боковом покачивании рукой - ещё один признак. Масляные подтёки под катками говорят о пробитых уплотнениях: каток ещё держит нагрузку, но ресурс уже на исходе. Скрип может давать и сама гусеница при обнажении стального корда - металл трёт о металл направляющих и звёздочки.

Слетание гусеницы на экскаваторе вызывается тремя причинами: неправильным натяжением (чаще всего ослабленным), износом звёздочки или работой в глубокой колее с боковой нагрузкой. Износ зубьев ведущей звёздочки требует замены при потере более 25% профиля зуба. Визуально это выглядит как заострение зуба: вместо скруглённого профиля острая форма, гусеничное звено начинает «прыгать» через зуб вместо плавного захода. Если гусеница слетает повторно при нормальном натяжении - почти всегда виновата звёздочка или направляющие катки с выработкой боковых реборд.

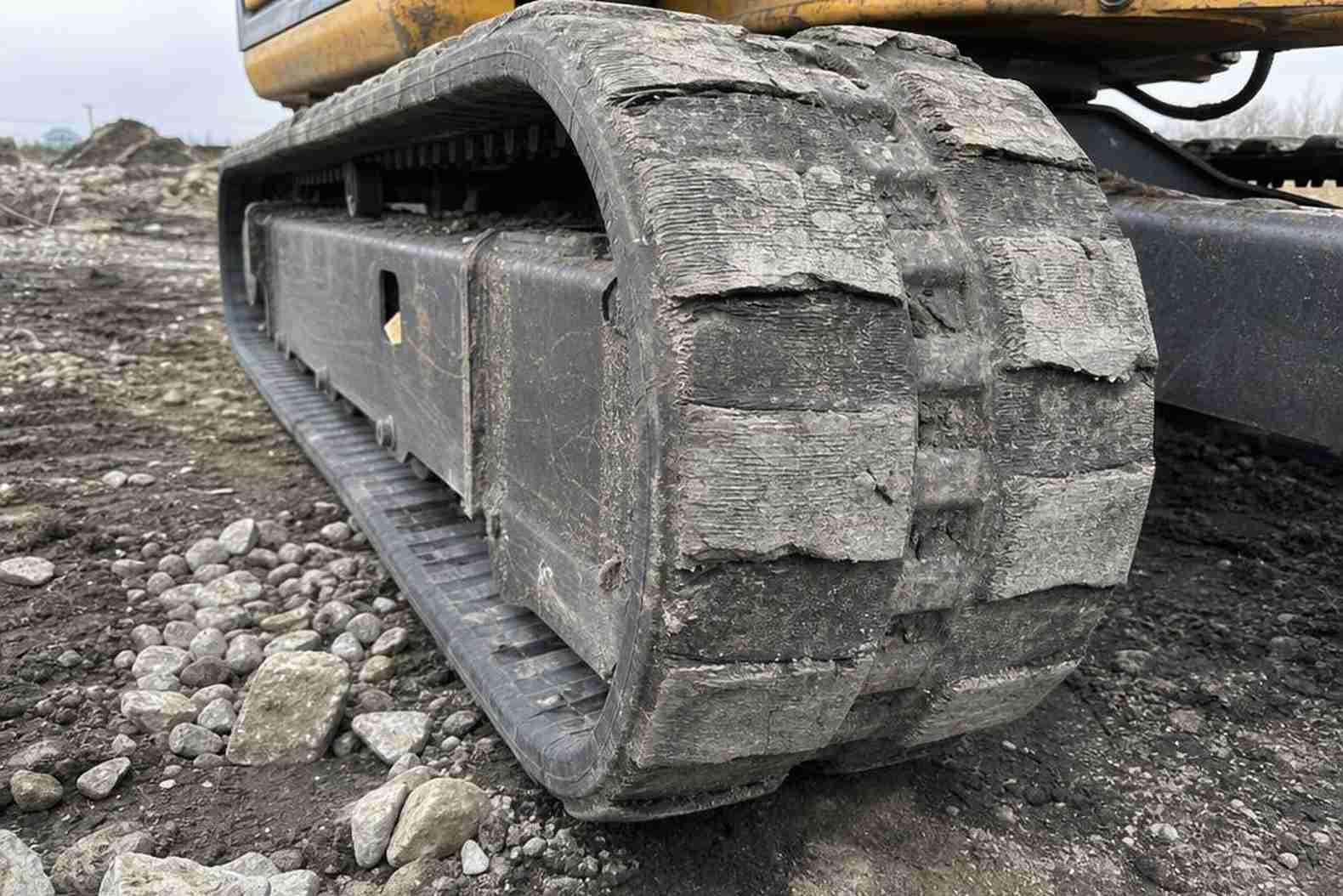

Признаки, при которых гусеница меняется без обсуждений: видны нити стального корда на подошве или боковине - обнажение стального корда означает, что защитный резиновый слой пробит и гусеница работает «на последнем»; сквозной порез или разрыв; трещины глубиной более половины толщины резинового слоя; выпавшие или сдвинутые стальные трекинговые вставки. На любой из этих признаков у меня один ответ - замена, не ремонт.

Как проверяют и регулируют натяжение гусениц

Натяжение гусеницы проверяется через каждые 50 моточасов или еженедельно - что наступит раньше. Это не рекомендация из инструкции, которую игнорируют - это реальный интервал, при котором слетание гусеницы можно предотвратить. На SWE18 с его рабочим весом 1880 кг гусеница, потерявшая натяжение на 5-6 мм сверх нормы, начинает вести себя нестабильно при поворотах и работе на склоне.

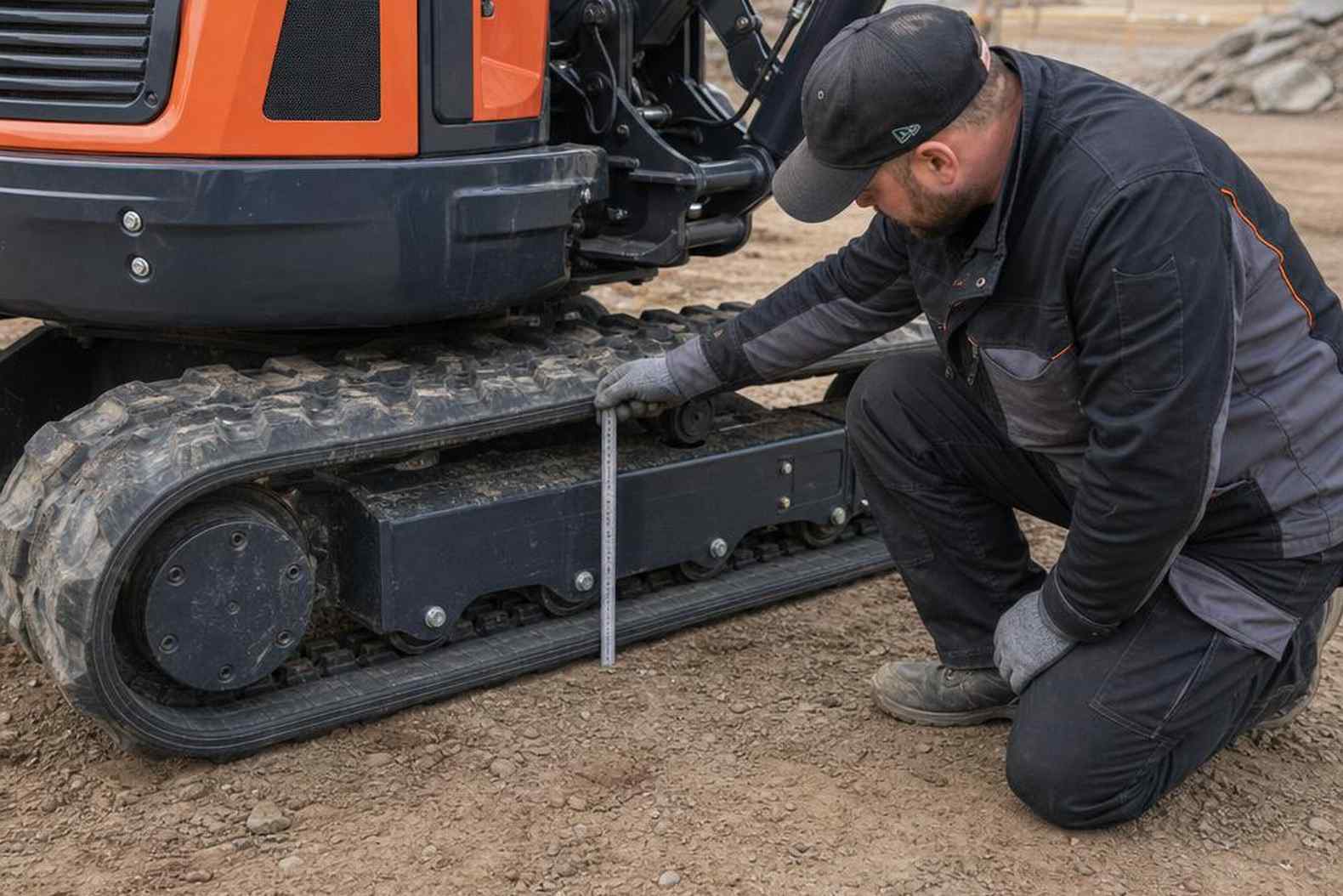

Метод проверки - по провисанию. Машину ставят на ровную горизонтальную поверхность и замеряют провисание гусеницы в средней точке между ведущей звёздочкой и передним направляющим катком. Норма провисания гусеницы для машин класса SWE18 - 10-25 мм. Замер делается линейкой от натянутой нити (или ровного прутка, положенного поперёк траков) до нижней точки провисания. Если цифра выходит за пределы диапазона - регулировка обязательна. Важный момент: замер делают на холодной гусенице, и после работы в глине или мокром грунте обязательно очищают ходовую от налипшего грунта, иначе провисание будет ложным.

Регулировка натяжения гусеницы на SWE18 выполняется через натяжной цилиндр, встроенный в ходовую раму. Конструкция стандартная для класса: натяжной цилиндр давит на переднее направляющее колесо через пружинный блок. Для увеличения натяжения - закачивают консистентную смазку через ниппель шприцем-нагнетателем (солидолонагнетатель под давлением). Несколько качков, потом замер. Для уменьшения натяжения (при перетяжке) - приоткрывают тот же ниппель, смазка выходит под давлением цилиндра, натяжение падает. Приоткрывать нужно осторожно - давление в системе значительное, смазка выходит резко. После регулировки ниппель закрывают до упора и снова делают контрольный замер.

Признаки перетяжки: гусеница не провисает совсем, натянута как струна - повышенный износ катков, звёздочки и самой гусеницы, увеличивается нагрузка на подшипники. Машина идёт тяжелее, расход топлива растёт. Признаки недотяжки: провисание больше 25 мм - гусеница «болтается», риск слетания при работе в колее или на склоне резко возрастает, слышно характерное похлопывание на ходу. Несвоевременная регулировка натяжения - один из главных поставщиков незапланированных расходов на ходовую часть.

Регулировку натяжения я называю «нулевой операцией обслуживания»: она занимает 5 минут, требует только шприц со смазкой и линейку, но именно её пропускают чаще всего. Слетание гусеницы в яме или на склоне - это полдня потерянного времени плюс риск для оператора. Пять минут раз в неделю против полудня простоя - выбор очевидный.

Регламент обслуживания ходовой части SWE18 по интервалам

Гусеничный ход мини-экскаватора состоит из траков, опорных катков, натяжного колеса и ведущей звёздочки - и каждый из этих узлов требует своего интервала проверки. На практике многие операторы сводят обслуживание гусеничного хода к одному действию: долили смазку и поехали. За 5 лет в цехе я видел, чем это заканчивается - разрушенные катки, выработанные звёздочки, замена всего комплекта раньше срока. Правильный регламент ТО ходовой части - это не бюрократия, а прямая экономия на запчастях.

Запасные части первой необходимости для обслуживания гусеничного хода SWE18 - это то, что должно лежать на складе, не дожидаясь аварии. По опыту: комплект плавающих уплотнений для катков, несколько болтов крепления траков с гайками, запас консистентной смазки. Всё это расходники с предсказуемым ресурсом, и дефицит любого из них в нужный момент превращает плановое ТО в вынужденный простой.

Вложить 2 часа в диагностических проверках на отметке 250 м/ч дешевле, чем потом менять комплект катков досрочно. За пять лет в сервисе я ни разу не видел, чтобы кто-то пожалел о проведённом плановом осмотре - зато о пропущенном жалели часто.

Диагностические проверки по ходовой части удобно совмещать с плановым ТО двигателя - машина уже стоит, оператор рядом. На практике это экономит время и снижает риск пропустить нарастающий износ. Особое внимание - первые 50-100 м/ч после замены гусеницы: новый трак требует дополнительной проверки натяжения через 8-10 часов работы, пока идёт приработка соединений.

Когда менять гусеницы и где брать запчасти в России

Критерии замены комплекта гусениц - не интуиция, а конкретные параметры. Первый - износ трака по ширине: если 230 мм номинала превратились в 185 мм и меньше (потеря более 20%), трак уже не обеспечивает расчётное давление на грунт в 27,8 кПа и начинает проваливаться там, где раньше держал. Второй - износ проушин соединительных пальцев: люфт в шарнире более 2-3 мм приводит к нарушению геометрии гусеничной цепи и ускоренному износу звёздочки. Третий - трещины резинового слоя глубиной более 5 мм с обнажением стального корда: далее идёт коррозия, корд рвётся, трак разрушается непредсказуемо.

Вулканизация отдельных траков экономически оправдана при локальном повреждении - порезы, выкрашивание резины без разрыва корда. Стоимость вулканизации одного трака у специализированных мастерских - 1 500-3 500 руб. в зависимости от площади повреждения. Это имеет смысл, когда остальные траки в норме и ресурс гусеницы не исчерпан. Если же вся цепь изношена, ремонтировать три-четыре трака из двадцати - деньги на ветер.

Стоимость гусениц для SWE18 в России - рыночный ориентир от 40 000 до 80 000 руб. за комплект (два борта). Разброс обусловлен производителем: OEM-резина Sunward держится в верхней части диапазона, качественные тайваньские и китайские аналоги гусениц - в нижней. Разница в ресурсе - до 30%, что на мягких грунтах не критично, но на скальных работах проявляется быстро.

Запасные части Sunward SWE18 в России поставляются через официальных дилеров - Bauma Group, ряд региональных компаний с прямыми контрактами. OEM-комплектующие идут из Китая со сроком поставки 3-6 недель, что на практике означает: держать критические позиции на собственном складе. Для ходовой это прежде всего траки и катки - именно они определяют время простоя при внеплановой замене. Аналоги гусениц для SWE18 под спецификацию машины производят несколько азиатских заводов; при выборе аналога важна не только цена, но и соответствие шагу цепи и ширине трака - несоответствие даже на 2-3 мм ломает геометрию зацепления со звёздочкой.

Ходовая часть SWE18 предсказуемый узел при условии, что регламент соблюдается. Гусеничный ход - не расходник с фиксированным ресурсом, а управляемый показатель. Соблюдение интервалов, своевременное натяжение, замена катков до того, как они начали течь, и реальный ресурс гусеницы на мягких грунтах выходит за 2 000 м/ч вместо типичных 1 200-1 500. Разница в деньгах - один лишний комплект гусениц за срок эксплуатации машины. При цене комплекта 40 000-80 000 руб. это вполне весомый аргумент в пользу регулярного осмотра ходовой.

Список литературы

1. Редакция Miniteh.com - Тест-драйв мини-экскаватора Sunward SWE18UB: наблюдения в поле // Miniteh.com, 2023
2. Технический отдел Bauma Group - Технические характеристики Sunward SWE18UF: официальные данные дилера // Bauma-group.ru, 2024
3. Межгосударственный стандарт ГОСТ 30745-2001 «Машины землеройные. Ходовая часть. Термины и определения» // Стандартинформ, 2001
4. Руководство по эксплуатации и техническому обслуживанию Sunward SWE18UF // Sunward Intelligent Equipment Co., Ltd., Changsha
