Бульдозер Shantui SD22 - технические данные, двигатель и отвалы

Shantui SD22: место в линейке и для каких задач подходит

Бульдозер Shantui SD22 - это машина 15-го тягового класса с эксплуатационной массой 23 450 кг. В линейке гидромеханических бульдозеров Shantui серии SD она занимает среднюю позицию: заметно тяжелее компактного SD16 (около 14 500 кг) и ощутимо легче SD32 (37 200 кг). На российском рынке SD22 - одна из самых распространённых китайских машин в своём сегменте, прямой конкурент подержанных Komatsu D65 и Caterpillar D6T по соотношению цена/производительность.

Модель SD22 - гусеничный бульдозер с гидромеханической трансмиссией, рассчитанный на грунтовые работы средней и высокой сложности: подготовку строительных площадок, разработку карьеров, возведение насыпей, планировку территорий, рекультивацию нарушенных земель. Машина работает на уклонах до 30 градусов и справляется с грунтами I-IV категории. Для работы на мягких заболоченных грунтах предусмотрен вариант SD22E с расширенными башмаками, для угольных разрезов - SD22C с дополнительной защитой от угольной пыли, для жаркого климата - SD22D с усиленным охлаждением.

Производитель - Shantui Construction Machinery Co., Ltd., провинция Шаньдун, Китай. Компания выпускает гусеничные бульдозеры с начала 1980-х и экспортирует их в более чем 100 стран. Модульная конструкция SD22 позволяет менять рабочее оборудование - тип отвала и рыхлитель - без разборки ходовой части. Это важно для подрядчиков, которые работают на разных объектах с разными условиями.

За несколько лет в отрасли я видел SD22 на самых разных площадках - от подмосковных строек до уральских карьеров. Машина держит репутацию рабочей лошадки: предсказуемая в работе, без экзотики в обслуживании. Главное - соблюдать регламент по трансмиссионному маслу и не игнорировать фильтры воздуха и топлива.

Цену на SD22 дилеры указывают по запросу, но ориентировочно новая машина в стандартной комплектации с прямым отвалом обходится от 15 до 18 млн рублей в зависимости от комплектации и наличия рыхлителя. Подержанные машины с наработкой 3 000-5 000 моточасов можно найти вдвое дешевле. Часть покупателей берёт SD22 в лизинг - несколько дилеров работают с лизинговыми программами при авансе от 20-30%.

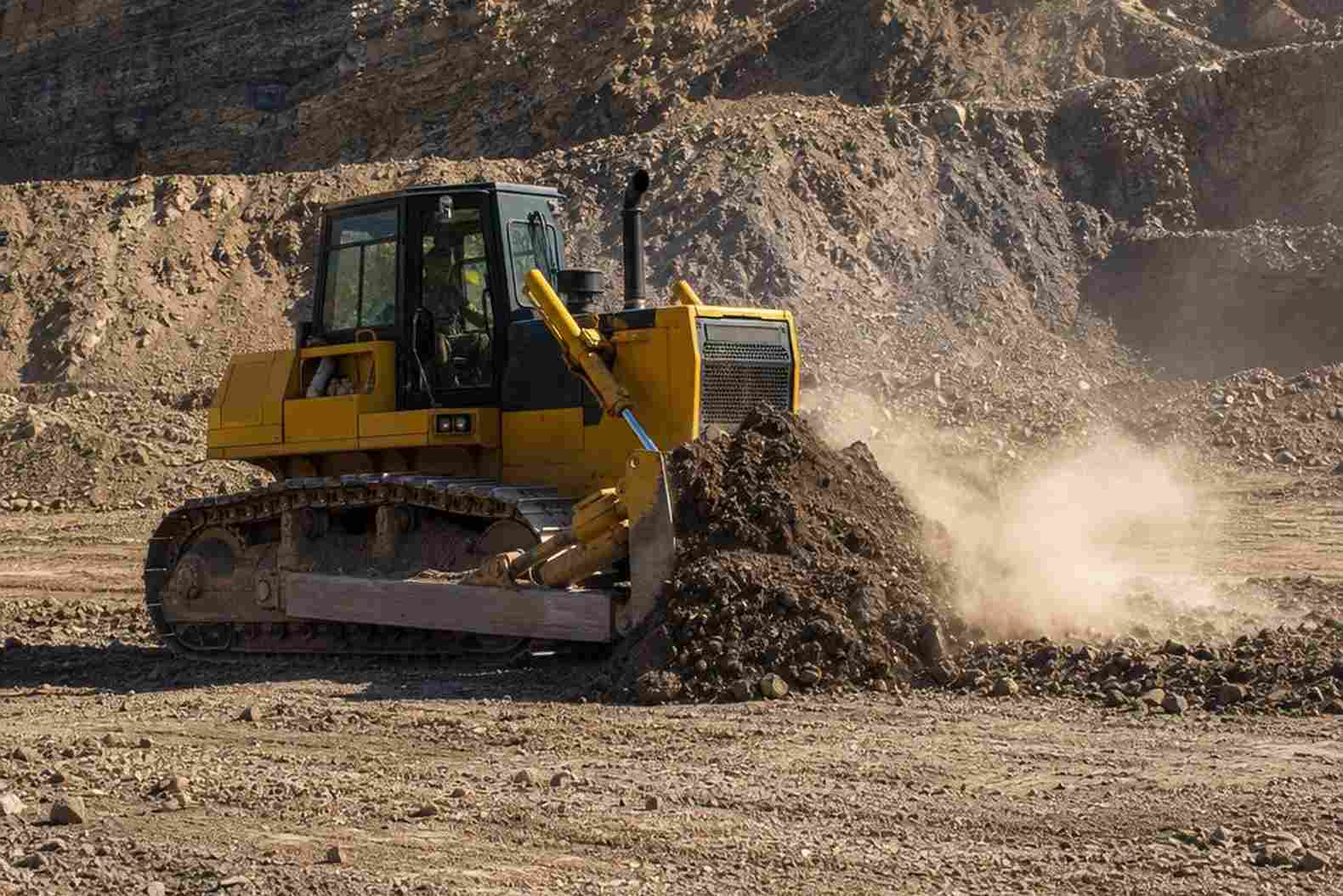

Двигатель Cummins NT855-C280S10: характеристики и ресурс

Shantui SD22 оснащается американским дизелем Cummins NT855-C280S10 - шестицилиндровым рядным двигателем с турбонаддувом и рабочим объёмом 14,01 литра. Номинальная мощность двигателя - 162 кВт (220 л.с.) при частоте вращения 1800 об/мин. Максимальный крутящий момент достигает 1080 Н·м, что обеспечивает хорошую тягу при работе с тяжёлыми грунтами. Для бульдозера такой массы соотношение мощности и веса составляет около 6,9 кВт на тонну - приемлемый показатель для строительной машины 15-го класса.

Минимальный удельный расход топлива двигателя NT855 - 205 г/кВт·ч. Топливный бак рассчитан на 450 литров - при интенсивной работе этого хватает примерно на смену в режиме постоянного толкания. Двигатель четырёхтактный, с прямым впрыском и верхним расположением клапанов. Система охлаждения жидкостная, радиатор вынесен в переднюю часть машины.

NT855 сохраняет мощность на высотах до 3200 метров над уровнем моря - для работы в горных районах и высокогорных карьерах это существенно. Стандартное исполнение соответствует нормам Tier II. В модификациях с двигателем WP12 или QSNT-C235 машина выходит на Tier III - это важно для объектов с экологическими требованиями к выхлопу.

Двигатель Cummins NT855 - это проверенная конструкция с многолетней историей. Запчасти на него в России есть у десятков поставщиков, и это реальное преимущество перед некоторыми конкурентами с более экзотическими моторами. Гильзы, поршни, форсунки - всё это в наличии даже в регионах, что существенно сокращает время простоя при ремонте.

По регламенту производителя, замена масла в двигателе - каждые 250 моточасов при тяжёлых условиях работы и каждые 500 моточасов в нормальных. Топливные фильтры меняют каждые 500 моточасов. Ресурс двигателя до капитального ремонта при соблюдении регламента - порядка 12 000-15 000 моточасов по данным дилеров; официального заявленного ресурса у производителя нет в открытом доступе.

Система охлаждения двигателя требует особого внимания при работе в условиях высокой запылённости - карьеры, угольные разрезы, грунтовые дороги. Радиатор забивается быстрее нормы, и чистка охлаждающего контура должна входить в ежесменное обслуживание. Перегрев двигателя на SD22 - одна из наиболее частых причин внепланового простоя по отзывам операторов.

Трансмиссия и ходовая часть Shantui SD22

Трансмиссия SD22 - гидромеханическая. В основе - гидротрансформатор с тремя элементами и планетарная коробка передач с тремя скоростями вперёд и тремя назад. Гидротрансформатор здесь работает буфером: при встрече отвала с препятствием удар гасится в нём, а не в шестернях, что снижает износ всей силовой линии. На механических трансмиссиях прежних поколений это было больным местом. Управление скоростями и направлением движения - гидравлическое.

Рулевое управление построено на двух многодисковых муфтах. При повороте привод одной гусеницы частично или полностью отключается через муфту поворота. Это не самая прогрессивная схема по сравнению с гидростатическим рулевым управлением на современных машинах, но для строительного бульдозера среднего класса рабочая и проверенная. Радиус поворота предсказуем, а муфты при правильном обслуживании работают долго. Бак трансмиссии вмещает 122 литра масла - менять его нужно строго по регламенту.

Передача	Скорость вперёд, км/ч	Скорость назад, км/ч
1-я	0-3,6	0-4,3
2-я	0-6,5	0-7,7
3-я	0-11,2	0-13,2

На первой передаче вперёд скорость не превышает 3,6 км/ч - рабочий режим при толкании тяжёлых плотных грунтов или мёрзлого слоя после рыхлителя. На третьей передаче вперёд машина разгоняется до 11,2 км/ч, назад - до 13,2 км/ч. Скорость заднего хода выше переднего - стандартное решение для бульдозеров, чтобы сокращать время откатного хода.

Ходовая часть - больная точка любого бульдозера при работе в карьере со скальными породами. На SD22 опорные катки при таких условиях живут 3 000-4 000 моточасов - нормальный показатель для машины этого класса. При работе на мягком грунте ресурс ходовой заметно выше, 6 000-8 000 моточасов вполне реальны.

Ходовая часть SD22 построена на гусеничном движителе с балансирной подвеской. С каждой стороны - 6 опорных катков и 2 поддерживающих катка холостой ветви гусеницы. Балансирная подвеска поглощает неровности рельефа и снижает ударные нагрузки на катки. Стандартная ширина башмака - 560 мм, ширина колеи - 2000 мм, число грунтозацепов - 38 с каждой стороны. Дорожный просвет - 405 мм. Удельное давление на грунт в стандартной комплектации - 0,077 МПа, что позволяет работать на достаточно мягких грунтах без глубокого утопания.

Технические характеристики Shantui SD22: полная таблица

Ниже - полные технические данные бульдозера SD22 в стандартной комплектации с прямым отвалом, без рыхлителя. Для вариантов с расширенными башмаками, сферическим отвалом или рыхлителем масса и габариты отличаются от указанных в таблице.

Параметр	Значение
Тяговый класс	15
Эксплуатационная масса (стандарт)	23 450 кг
Модель двигателя	Cummins NT855-C280S10
Мощность двигателя	162 кВт (220 л.с.)
Рабочий объём (6 цилиндров)	14,01 л
Номинальные обороты	1800 об/мин
Максимальный крутящий момент	1080 Н·м
Объём топливного бака	450 л
Объём гидравлического бака	110 л
Объём трансмиссионного масла	122 л
Габариты (Д х Ш х В)	5495 х 3725 х 3402 мм
Ширина колеи	2000 мм
Ширина башмака (стандарт)	560 мм
Дорожный просвет	405 мм
Удельное давление на грунт	0,077 МПа
Максимальная скорость вперёд	11,2 км/ч
Максимальная скорость назад	13,2 км/ч
Максимальный уклон работы	30 градусов
Давление в гидросистеме (макс.)	20,6 МПа

Несколько цифр требуют пояснения. Масса 23 450 кг - это стандартная комплектация с прямым отвалом. С U-образным (сферическим) отвалом масса вырастает до 24 600 кг. При установке рыхлителя добавьте ещё 400-600 кг в зависимости от исполнения. Объём трансмиссионного масла 122 литра - это много по меркам машин такого класса, и его замена влетает в копеечку, поэтому экономить на качестве масла здесь прямого смысла нет.

Удельное давление 0,077 МПа - это параметр для башмака 560 мм на ровной поверхности. В реальных условиях работы на неровном рельефе давление в точках контакта будет выше. На мягком болотистом грунте берите версию с башмаком 610 или 660 мм.

Гидравлическая система SD22 включает насосы переменной производительности, работающие на гидроцилиндры отвала и рыхлителя. Максимальное давление в системе - 20,6 МПа. Объём гидравлического бака - 110 литров. Для машин 15-го класса 20,6 МПа - рабочий уровень, который даёт достаточное усилие на отвале и зубе рыхлителя при работе с плотными грунтами.

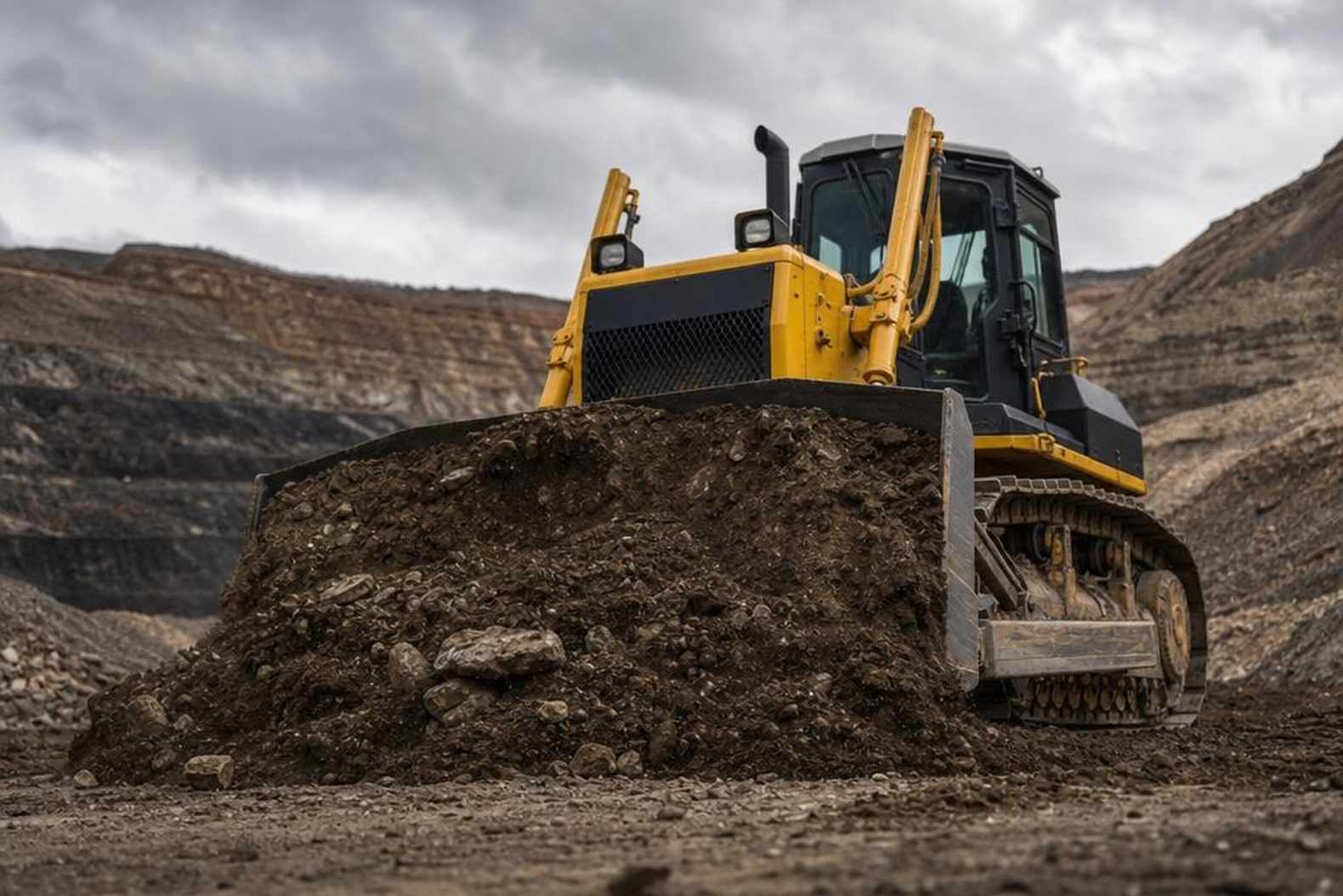

Четыре типа отвалов: выбор под конкретную задачу

Производитель предлагает четыре варианта отвала для SD22, и каждый предназначен для своей работы. Прямой отвал с гидроперекосом подходит для большинства строительных задач: планировка, срезка слоя грунта, засыпка траншей, выравнивание площадки. Сферический (U-образный) отвал - для максимального объёма перемещаемого материала при коротких циклах толкания в карьере или при отсыпке насыпей. Полусферический (Semi-U) - промежуточный вариант между прямым и сферическим. Прямой поворотный (угловой) отвал нужен при прокладке дорог и каналов, где важно направлять материал в сторону, а не толкать перед машиной.

Тип отвала	Ширина, мм	Высота, мм	Объём, м³	Применение
Прямой с гидроперекосом	3725	1315	6,4	Строительство, планировка
Сферический (U)	3800	1343	7,5	Карьер, отсыпка насыпей
Полусферический (Semi-U)	3725	1374	7,0	Универсальное применение
Прямой поворотный	4365	1055	4,7	Дороги, каналы

Максимальное заглубление отвала - 540 мм. Максимальная высота подъёма над поверхностью - 1210 мм, что важно при работе с насыпями и при выгрузке материала на штабель. Производительность отвала в оптимальных условиях достигает 330 м³/ч - но это цифра при коротком цикле толкания на лёгком грунте. В реальных карьерных условиях рассчитывайте на 40-60% от этого показателя.

В моей практике у большинства покупателей SD22 стоит прямой отвал с гидроперекосом - он универсальнее всего. Сферический берут те, кто работает исключительно в карьере с отсыпкой: разница в объёме за цикл ощутимая - 7,5 против 6,4 м³. Поворотный отвал - это для дорожников, на стройке он почти не нужен.

Гидроперекос прямого отвала позволяет наклонять режущую кромку в поперечном направлении - это нужно при работе на склонах и при профилировании. На SD22 перекос реализован отдельным гидроцилиндром, управляемым из кабины. Поворотный отвал шириной 4365 мм - самый широкий в линейке, но при этом с наименьшим объёмом (4,7 м³) из-за плоской формы. Угол поворота позволяет направлять срезаемый материал в сторону - схема, привычная для дорожного строительства.

Рыхлитель SD22: заглубление до 695 мм и работа с плотными грунтами

Рыхлитель на бульдозере - навесное оборудование для предварительного разрушения плотных и мёрзлых грунтов перед срезкой отвалом. На SD22 предлагаются два варианта: однозубый и трёхзубый. Однозубый рыхлитель обеспечивает максимальную глубину рыхления 695 мм и сосредотачивает всё усилие гидросистемы в одной точке - оптимальный выбор для особо плотных грунтов IV категории, выветренных скальных пород и мёрзлого грунта. Трёхзубый рыхлитель работает на глубине до 666 мм и захватывает более широкую полосу за один проход - подходит для грунтов III категории, где производительность важнее максимального заглубления.

Усилие на зубе рыхлителя зависит от тягового класса машины и давления в гидросистеме. Для 15-го класса и рабочего давления гидросистемы 20,6 МПа это достаточно для работы с грунтами III-IV категории и частично с V категорией - сильно выветренными, трещиноватыми скальными породами. С монолитным скальным грунтом бульдозерный рыхлитель не справится - там нужен взрыв или гидравлический молот на экскаваторе.

На практике рыхлитель часто решает вопрос «подходит машина или нет» для конкретного объекта. Если на площадке есть участки мёрзлого грунта или уплотнённые насыпи прошлых лет, без рыхлителя работа встанет. Однозубый для таких задач предпочтительнее - он добирается глубже и концентрирует усилие.

Заглубление 695 мм для однозубого рыхлителя на машине 15-го класса - хороший показатель. Для сравнения, аналогичные по классу машины конкурентов обычно дают 500-600 мм на одном зубе. Установка рыхлителя увеличивает общую длину машины и смещает центр тяжести назад. На крутых уклонах более 25 градусов с рыхлителем нужна дополнительная осторожность, хотя производитель заявляет общий рабочий уклон 30 градусов для всей машины.

Оператору важно понимать: рыхление и последующая срезка грунта отвалом - это два разных прохода. Сначала рыхлитель разрушает структуру грунта, потом отвал срезает и перемещает разрыхлённый материал. Попытки совместить оба процесса в один проход приводят к перегрузке трансмиссии и ускоренному износу.

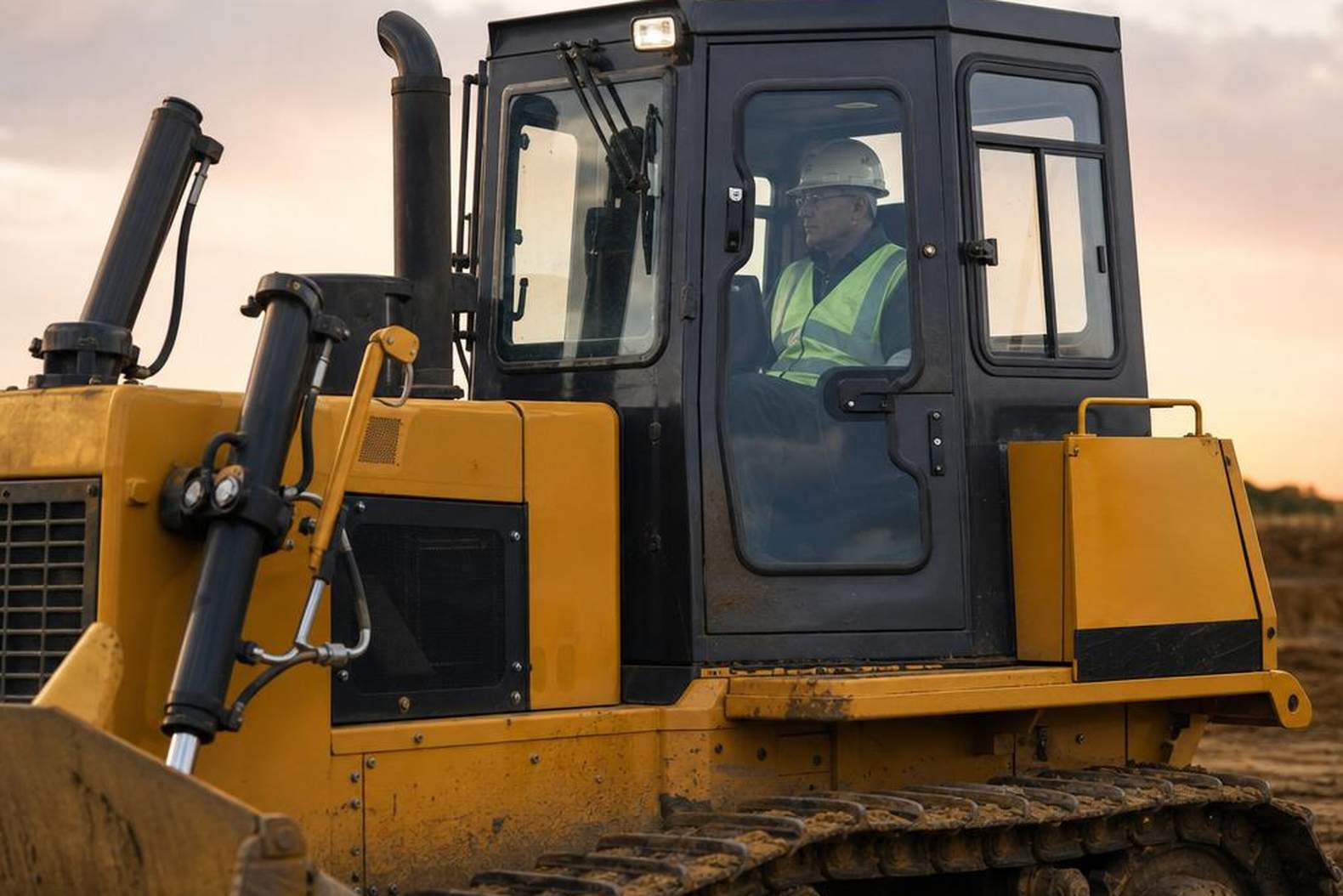

Кабина оператора: ROPS, FOPS и бортовая диагностика

Кабина SD22 - шестигранная конструкция с большой площадью остекления и круговым обзором. Она оснащена системой ROPS (Roll-Over Protective Structure) и FOPS (Falling Object Protective Structure) - стандарт безопасности для машин, работающих в карьерах и на площадках с риском падения предметов. Кондиционер в стандартной комплектации - реальное требование при работе в южных регионах и в летнее время: кабина бульдозера на солнце без кондиционера - это не рабочие условия, а испытание.

В кабине - регулируемое подрессоренное сиденье оператора, снижающее вибрационную нагрузку при работе на неровном рельефе. Органы управления - рычаги и педали, расположенные в зоне досягаемости без наклонов. Бортовой компьютер с диагностикой показывает температуру двигателя, давление масла, уровни жидкостей и коды неисправностей. Не полноценная электронная система управления, а расширенная приборная панель с возможностью фиксации кодов ошибок - для своевременного выявления проблем этого достаточно.

Уровень комфорта кабины SD22 - это уровень японских машин начала 2000-х. По меркам строительной спецтехники нормально, но не более того. Операторы, пересевшие с новых Komatsu D65 или CAT D6, разницу почувствуют сразу - по уровню шума, вибрации и информативности приборной панели.

Система освещения включает фары переднего и заднего хода - это важно при работе в ночные смены. Для работы в стеснённых условиях многие покупатели устанавливают камеры заднего вида в качестве дополнительного оснащения. Шумоизоляция на уровне, достаточном для рабочих условий, но при длительных сменах без средств защиты слуха оператор будет перегружен. Это общая характеристика для большинства китайских бульдозеров этого поколения.

Эргономика рабочего места в SD22 рассчитана на оператора средней комплекции. Регулировка сиденья по горизонтали и вертикали плюс угол наклона спинки позволяют подобрать положение для большинства операторов. Педали тормоза поворота при многочасовой работе дают нагрузку на ноги - это особенность схемы с муфтами поворота, а не конкретный недостаток SD22.

SD22 или SD32: когда хватает 15-го класса

Вопрос о выборе между SD22 и SD32 регулярно встаёт у покупателей, которым нужна машина для карьерных или крупных земляных работ. SD32 - это 25-й тяговый класс, двигатель Cummins NTA855-C360 мощностью 235 кВт и масса 37 200 кг. Разница принципиальная: SD32 двигает в полтора-два раза больший объём грунта за проход, но стоит значительно дороже в покупке и эксплуатации, а на мягких или заболоченных грунтах его высокое давление на грунт становится проблемой.

Параметр	Shantui SD22	Shantui SD32
Тяговый класс	15	25
Масса, кг	23 450	37 200
Мощность двигателя, кВт	162	235
Двигатель	Cummins NT855-C280S10	Cummins NTA855-C360
Ширина колеи, мм	2000	2140
Давление на грунт, МПа	0,077	0,105
Максимальная скорость вперёд, км/ч	11,2	10,6

SD22 хватает для большинства строительных задач: подготовка площадки под здание, работа в карьере при суточном объёме до 5 000-7 000 м³, возведение насыпей, рекультивация. SD32 нужен, когда объём работы большой, цикл толкания длинный - более 100 метров, а грунт тяжёлый: плотная глина, разборный скальный грунт, смёрзшиеся массы. На мягких грунтах SD32 с давлением 0,105 МПа просто увязнет там, где SD22 с 0,077 МПа пройдёт без проблем.

На мой взгляд, SD22 - правильный выбор для большинства подрядчиков среднего масштаба. SD32 закупают под конкретный крупный проект или постоянные карьерные работы с большим суточным объёмом. Держать SD32 на подхвате ради редких больших задач экономически невыгодно из-за высоких эксплуатационных расходов и большего расхода топлива.

Расход топлива SD32 пропорционально выше - двигатель на 73 кВт мощнее, плюс большая масса требует больших затрат на передвижение и манёвры. При односменном режиме разница в стоимости эксплуатации между SD22 и SD32 за год набегает заметная. Для регионов с развитой логистикой и большими объёмами работ SD32 окупает разницу. Для разнообразного подряда по разным объектам SD22 гибче и дешевле в содержании.

Если задача - работа на уклонах и в стеснённых условиях с частыми манёврами, SD22 предпочтительнее: он компактнее, манёвреннее и лучше держится на склонах благодаря меньшей массе. SD32 на крутых уклонах менее предсказуем. На ровном карьерном поле с длинными пробегами SD32 отработает своё преимущество по тяговому усилию.

Итог: для кого подходит SD22

Shantui SD22 - гусеничный бульдозер 15-го тягового класса с двигателем 162 кВт и эксплуатационной массой 23 450 кг. Технические характеристики модели закрывают основную часть задач в строительстве, дорожных работах и карьерах малого и среднего масштаба. Четыре варианта отвала и два типа рыхлителя дают возможность настроить машину под конкретный тип работы без замены базовой техники.

Слабые стороны SD22 - уровень комфорта кабины по сравнению с современными японскими аналогами, зависимость ресурса ходовой части от условий работы и необходимость строгого соблюдения регламента по трансмиссии. Двигатель Cummins NT855 хорошо обеспечен запчастями в России - это реальное преимущество при ремонте в регионах по сравнению с машинами на менее распространённых моторах.

Брать SD22 имеет смысл при стабильном объёме грунтовых работ, наличии сервисного специалиста с опытом работы на китайской технике и понимании того, что цена машины - только часть стоимости владения. Запчасти, расход топлива (450-литровый бак и 122 литра трансмиссионного масла), ресурс ходовой части и стоимость планового обслуживания - всё это считается отдельно до покупки.

Список литературы

1. Shantui Construction Machinery Co., Ltd. - Руководство по эксплуатации бульдозеров серии SD // Shantui, Китай
2. Cummins Inc. - Техническая документация на двигатель NT855-C280S10 // Cummins Power Systems
3. Алексеева Т.В., Артемьев К.А. - Дорожные машины. Теория и расчёт // Машиностроение, Москва
4. Официальный дистрибьютор Shantui в России - Технические данные бульдозера SD22 // СтройИмпортТехника
