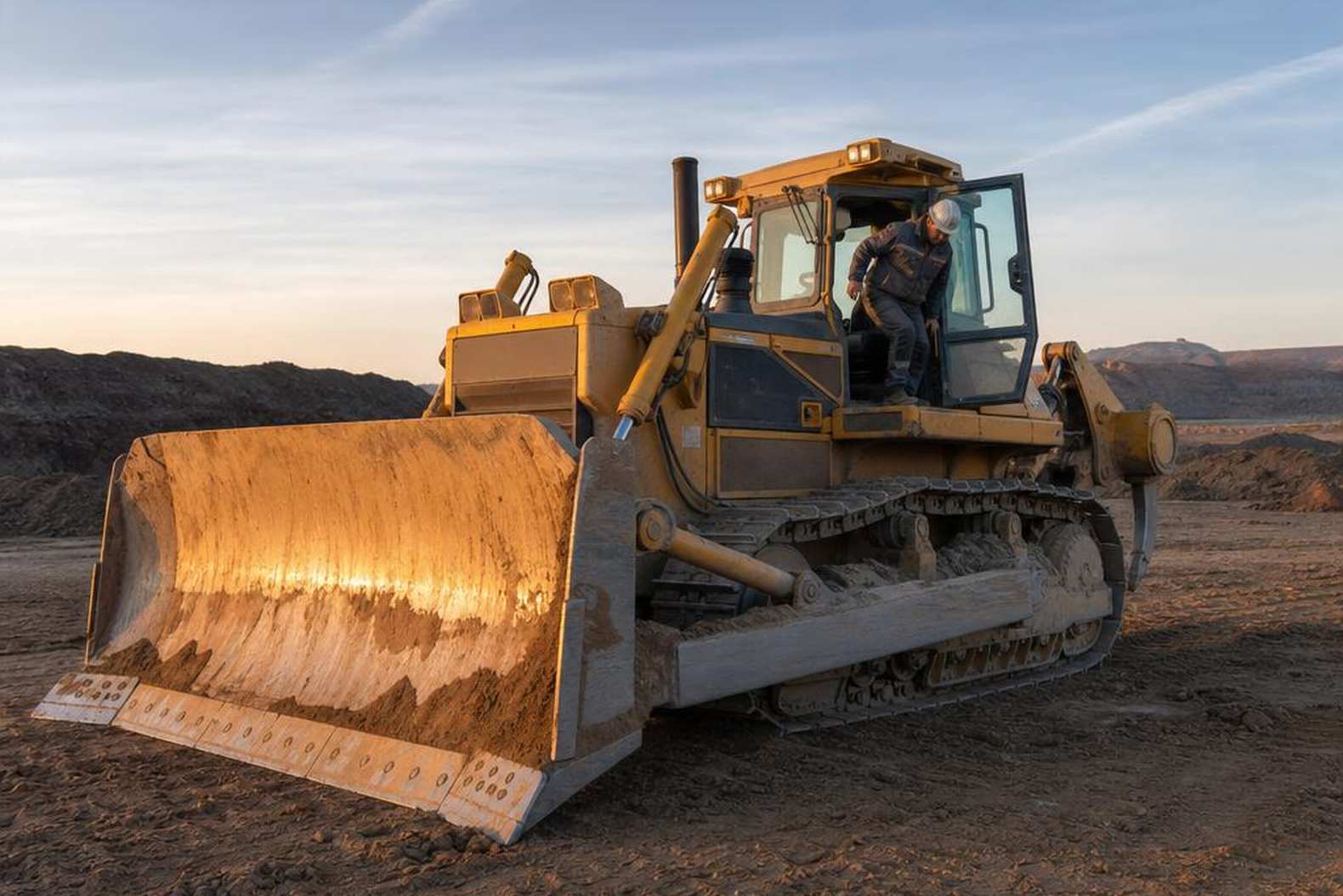

Бульдозер Shantui SD32 - технические характеристики и применение

Что такое Shantui SD32 и для чего он нужен

Shantui SD32 - тяжёлый гидромеханический бульдозер класса 30 тонн с двигателем мощностью 235 кВт (320 л.с.). Это не универсальная машина для мелких планировочных работ - это техника для тех задач, где грунт не хочет уступать: скальные вскрышные работы, отсыпка дамб, строительство дорог в горах, рекультивация отвалов на горнодобывающих предприятиях. Рабочая масса 37000-40200 кг даёт SD32 то тяговое усилие, которого попросту нет у машин классом ниже.

Производитель - Shantui Construction Machinery Co., Ltd., головной завод в городе Цзинин провинции Шаньдун, Китай. Компания основана в 1980 году на базе китайско-советских технических соглашений, выпускает бульдозеры, скреперы и экскаваторы. Сегодня Shantui входит в топ-3 мировых производителей бульдозеров по объёму выпуска - порядка 30 000 машин в год. Контрольный пакет принадлежит государственной China National Machinery Industry Corporation (Sinomach).

В линейке SD место SD32 определено чётко: между SD22 (22 тонны, 162 кВт) и SD42 (42 тонны, 313 кВт). SD22 выбирают для дорожного строительства средней тяжести и планировки площадок - он дешевле в эксплуатации и легче транспортируется. SD42 берут на карьеры с крепкими породами, где нужно двигать объёмы за одну проходку. SD32 - золотая середина: достаточная масса для работы с плотными суглинками, мёрзлым грунтом и дроблёной скалой, но ещё приемлемые транспортные габариты и стоимость транспортировки. Ширина трака 560 мм при колее 2140 мм даёт давление на грунт 0,105 МПа - это позволяет работать без настила на переувлажнённых площадках, где SD42 уже проваливается.

По статистике продаж в России SD32 устойчиво занимает первое место в модельном ряду Shantui - его берут угольные разрезы Кузбасса, дорожники Якутии и нефтяники Западной Сибири именно потому, что он вписывается и в транспортный габарит 20-тонного трала, и в смету строительного генподряда.

Конкуренты по классу - Caterpillar D8R, Komatsu D155A, Liebherr PR752. По базовым тяговым характеристикам SD32 сопоставим с ними, но цена покупки ниже на 30-40%, а запчасти в России доступнее, чем для европейских марок после 2022 года. Честно скажу: по ресурсу гидравлики и трансмиссии японские и американские машины пока ведут - SD32 требует более тщательного соблюдения регламентов ТО. Но для заказчика, который считает стоимость машино-часа, а не ресурс до капиталки в вакууме, SD32 часто выигрывает.

Двигатель - сердце машины

На SD32 стоит Cummins NTA855-C360 - шестицилиндровый четырёхтактный дизельный двигатель с турбонаддувом и промежуточным охлаждением наддувочного воздуха. Рабочий объём 14,01 л, мощность 235 кВт (320 л.с.) при 2000 об/мин. Крутящий момент - 1509 Нм. Это не бумажные цифры: за 5 лет в цехе я видел, как этот мотор тянет отвал в мёрзлом суглинке при минус 40 - без провалов по мощности и без перегревов, если за охлаждением следить.

Система охлаждения вмещает 121 литр антифриза - для машины такого класса это нормально, но требует внимания при сезонной смене: частая ошибка механиков - разбавлять концентрат не дистиллятом, а водопроводной водой, и через зиму получать накипь в рубашке блока. Картер двигателя - 47 литров масла. Замена по регламенту каждые 250 моточасов; при работе в запылённых условиях (карьер, рыхлая порода) - каждые 150-200 часов. Топливный бак - 600 литров, что при удельном расходе 245 г/кВт·ч и средней нагрузке даёт около 8-10 часов непрерывной работы без дозаправки.

Почему именно Cummins, а не китайский двигатель - вопрос разумный. У Shantui есть версии с собственными моторами серии SC11CB, но на SD32, поставляемых в Россию, традиционно ставят Cummins. Причина практическая: сервисная сеть Cummins в России насчитывает более 100 авторизованных точек от Калининграда до Хабаровска. Заменить ТНВД, форсунку или турбокомпрессор можно не снимая машину с объекта - запчасть приедет за 2-3 дня. С китайскими аналогами ситуация хуже: номенклатура есть, но сроки поставки из Китая при срочной потребности съедают всю экономию на цене мотора.

Cummins NTA855 - один из самых тиражируемых дизелей в тяжёлой технике: он стоит на экскаваторах, насосных станциях, генераторах. Это значит, что механик на большинстве российских промышленных объектов уже работал с этим мотором - и инструкция по разборке у него в руках, а не в переводе с китайского.

Турбонаддув с промежуточным охлаждением (интеркулер) позволяет двигателю сохранять мощность на высотах до 3500 метров над уровнем моря - это важно для объектов в горном Алтае, Саянах, на Урале. Без интеркулера атмосферный двигатель теряет 3-4% мощности на каждые 300 метров высоты; NTA855-C360 держит выходные параметры значительно ровнее. Частота вращения 2000 об/мин - это рабочая точка под нагрузкой; вхолостую двигатель стабилизируется на 800-850 об/мин, что снижает износ и экономит топливо при паузах в цикле.

Трансмиссия и ходовые характеристики

Гидромеханическая трансмиссия SD32 построена по классической схеме: гидротрансформатор + планетарная коробка передач с управлением от гидроаккумуляторов. 3 передачи вперёд и 3 назад - стандарт для бульдозеров этого класса. Гидротрансформатор выполняет роль буфера между двигателем и ходовой: при резком наезде на препятствие он гасит ударную нагрузку на трансмиссию, что на практике снижает число поломок коленвала и ведущих шестерён при работе с негабаритом.

Максимальная скорость вперёд - 11,5 км/ч на третьей передаче, скорость назад - 13,5 км/ч. Повышенная скорость заднего хода не случайна: бульдозер работает в цикле «толчок - откат», и быстрый отход в исходную позицию напрямую влияет на производительность смены. Минимальный радиус поворота 3,8 м - это радиус разворота по внешнему траку при торможении одной гусеницы. В стеснённых условиях карьерного тупика или при зарезке в откос это критичный параметр: разница в метр между моделями может означать необходимость дополнительного манёвра.

Допустимый боковой уклон - до 30°, что позволяет работать на косогорах без риска опрокидывания при соблюдении правил эксплуатации.

Планетарная КПП с мокрыми дисковыми тормозами на бортах переключает передачи без разрыва потока мощности - оператор не чувствует удара при смене скоростного режима, а гидравлика трансмиссии не получает гидроудар. Это продлевает ресурс уплотнений и дисков.

Гидросистема ходовой части работает от насоса производительностью 335,5 л/мин при давлении 14 МПа. Это общий контур для управления отвалом и рыхлителем - при одновременной работе обоих навесных агрегатов давление распределяется через приоритетный клапан, и отвал всегда получает поток первым. Механику важно знать: при падении давления ниже 12 МПа в бортовом журнале появляется предупреждение ещё до критического отказа - система даёт время вывести машину в ремонтную зону без аварийного останова на трассе.

Ходовая часть: давление на грунт и проходимость

Ходовая SD32 построена на стальных гусеницах с шириной трака 560 мм. Это не самый широкий трак в классе - у болотных модификаций ширина доходит до 710-800 мм, - но стандартное исполнение уже даёт давление на грунт 0,105 МПа. Для сравнения: бульдозеры аналогичного класса с траком 510 мм выдают 0,12-0,13 МПа. Разница кажется небольшой, но на торфяниках и слабонесущих суглинках это граница между «прошёл» и «сел».

Колея 2140 мм при длине опорной поверхности 3150 мм - геометрия устойчивая. Машина не «клюёт носом» при работе в откосах и не раскачивается при резком сбросе грунта. С каждой стороны - 7 опорных катков и 2 поддерживающих. В цепи 41 трак. Это типичная компоновка для 32-тонного класса, равномерно распределяющая нагрузку по всей длине гусеницы.

На скальных породах и мёрзлых грунтах SD32 работает в стандартной ходовой - дополнительных башмаков не требует. Болотная версия с расширенными траками заказывается отдельно и даёт давление порядка 0,075-0,08 МПа. Ресурс ходовой у SD32 - традиционная статья расходов: пины и втулки на тяжёлых грунтах ходят 2500-3500 моточасов, после чего их переворачивают или меняют. Закладывай это в ТЭО.

Давление на грунт 0,105 МПа позволяет SD32 работать на слабонесущих грунтах без настильных матов там, где 32-тонный гусеничный трактор со стандартной ходовой уже начинает погружаться.

Таблица параметров ходовой части:

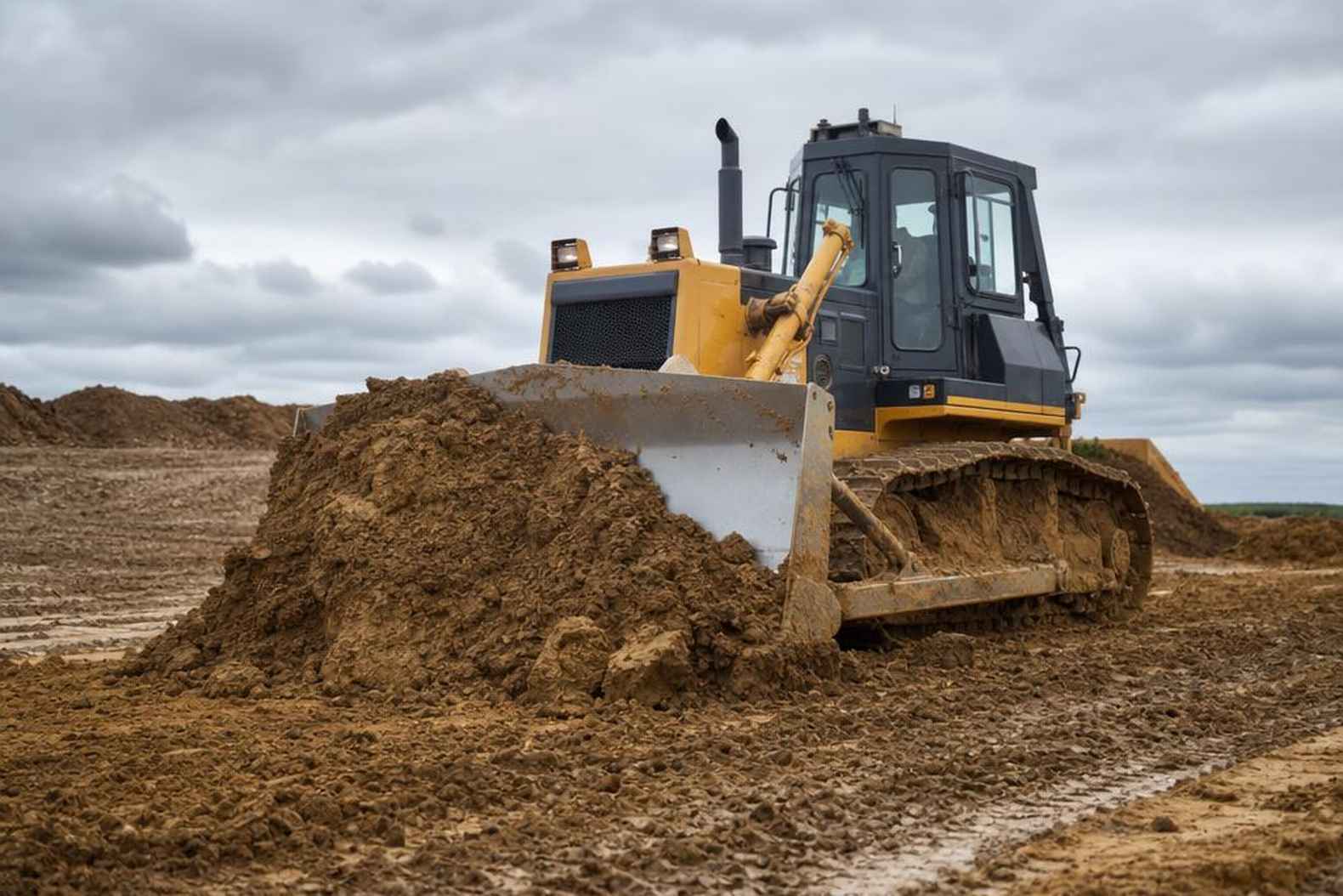

Отвал: три типа под разные задачи

SD32 поставляется с тремя типами отвала - прямым, полусферическим и угловым. Прямой отвал шириной 4030 мм с призмой волочения 11,7 м³ - основной вариант для планировочных работ и перемещения грунта на средние расстояния. Полусферический отвал шириной 4130 мм имеет меньшую призму - 4,8 м³, зато меньше рассыпает грунт по бокам: его берут, когда нужно аккуратно подавать материал в конкретную точку. Угловой отвал шириной 5000 мм при призме 9 м³ - выбор для канальных и откосных работ, где нужно сдвигать грунт в сторону, а не толкать перед собой.

Высота подъёма отвала 1560 мм - этого достаточно для погрузки в самосвал с бортом 1,3-1,4 м или для формирования отвалов. Глубина заглубления 560 мм позволяет срезать мёрзлый грунт и работать совместно с рыхлителем: сначала рыхлишь, потом зачищаешь отвалом. Диаметр гидроцилиндров подъёма отвала - 110 мм, что при давлении гидросистемы 14 МПа даёт значительное подъёмное усилие. Производительность гидронасоса 335,5 л/мин держит быстрый подъём даже под нагрузкой - задержек, которые убивают производительность на коротких циклах, нет.

На практике 90% заказчиков берут прямой отвал - он универсален. Угловой имеет смысл, если машина постоянно работает на осушении или строительстве дамб. Полусферический чаще всего заказывают вместе с прямым как комплект для разных объектов.

Призма волочения прямого отвала 11,7 м³ - это около 23-25 тонн суглинка за один проход. При 8-часовой смене и цикле 3 минуты получается 1600-1800 м³ перемещённого грунта, если площадка позволяет.

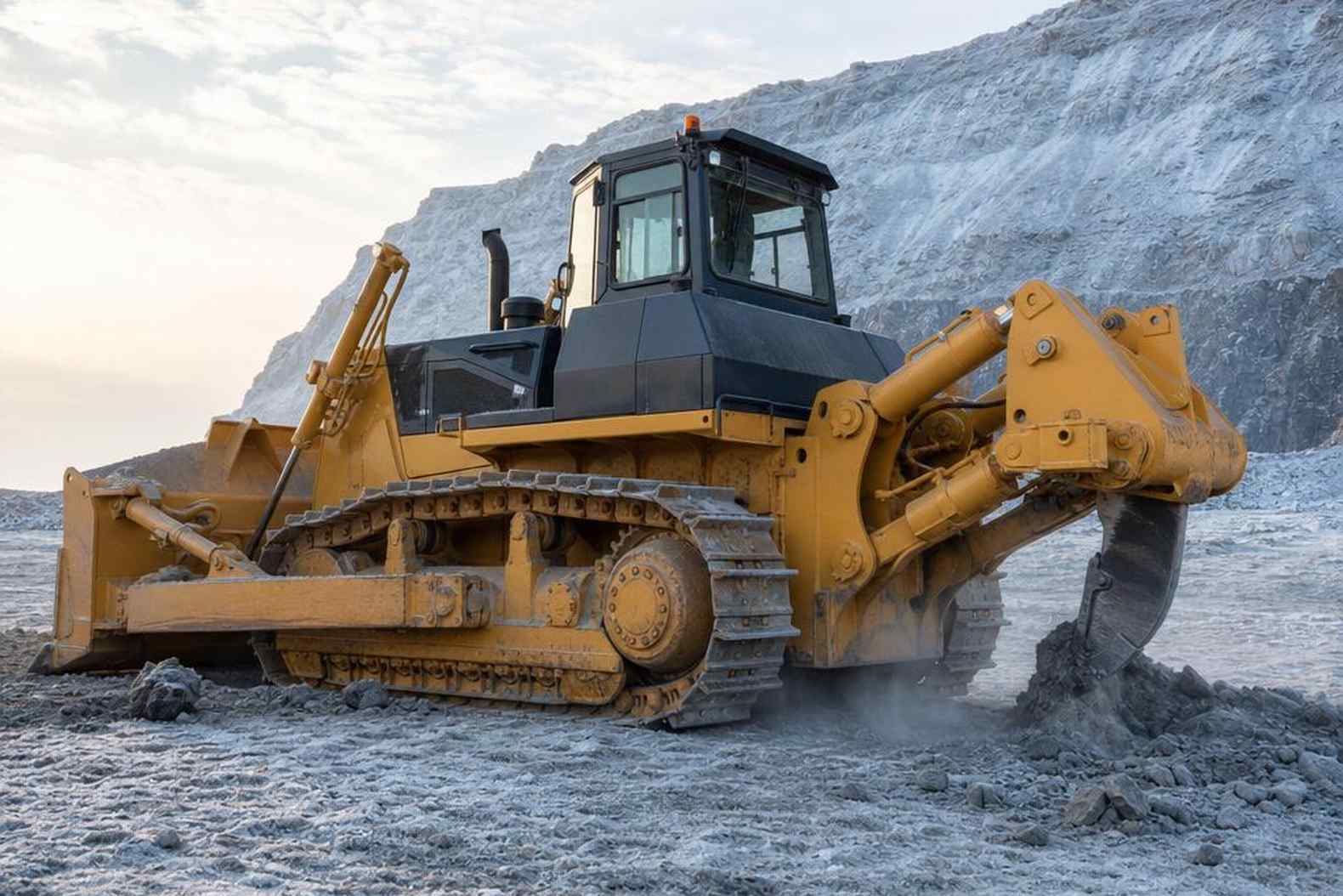

Рыхлитель: характеристики и применение на SD32

Рыхлитель бульдозера SD32 поставляется в двух конфигурациях - трёхзубый и однозубый. Диаметр гидроцилиндра рыхлителя - 110 мм, давление системы то же 14 МПа. Трёхзубый рыхлитель работает на среднетвёрдых грунтах: суглинки с включениями, частично мёрзлый грунт, сланцы средней крепости. Три зуба дают большую площадь рыхления за проход, и производительность по объёму выше - на суглинках разница с однозубым может достигать 40%.

Однозубый рыхлитель - для серьёзной работы: скальные породы до IV категории, сильно мёрзлый грунт, старые асфальтобетонные основания. Вся тяга SD32 идёт в один зуб, что при мощности двигателя 235 кВт и тяговом усилии на первой передаче порядка 350-380 кН позволяет разрабатывать то, что лопатой не возьмёшь. На гранитных скальниках или промёрзшем на 1,5-2 м торфянике трёхзубый просто гнёт зубья - однозубый здесь единственный вариант. Глубина рыхления зависит от крепости грунта: на средних грунтах - до 600-700 мм, на скале реально 300-400 мм за проход.

Характеристики рыхлителя SD32 часто спрашивают в связке с мощностью - и это правильный вопрос. Без рыхлителя 235 кВт дают просто бульдозер. 235 кВт с однозубым рыхлителем - это машина, которая открывает мёрзлые карьеры и готовит основания под фундаменты там, где взрывать нельзя или дорого. На практике рыхлитель окупается на первом же объекте с мёрзлым грунтом - стоимость взрывных работ на сопоставимом объёме начинается от 800-1200 руб./м³, рыхление бульдозером обходится в 5-8 раз дешевле.

Однозубый рыхлитель SD32 на мёрзлом грунте - экономически выгоднее взрыва при объёме рыхления до 15 000-20 000 м³ на одном объекте. Выше этого порога логика меняется.

Габариты и транспортировка: что нужно знать до выезда на объект

SD32 - машина крупная. Длина с рыхлителем 8650 мм, ширина по отвалу 4130 мм, высота 3760 мм. Рабочая масса в зависимости от комплектации - от 37 до 40,2 т. Это не тот бульдозер, который можно перевезти на стандартном низкорамнике без подготовки.

Для перевозки SD32 нужен низкорамный трейлер грузоподъёмностью не менее 45 т - с запасом на динамику и неровности дороги.

Перед транспортировкой снимают отвал - он едет отдельно. Без отвала ширина машины уходит примерно до 2500 мм, что уже вписывается в стандартный негабарит. Но масса никуда не девается: 37+ т требуют спецразрешения на перевозку по федеральным и региональным дорогам. Оформление занимает от 3 до 10 рабочих дней - это нужно закладывать в логистику проекта. На практике многие подрядчики игнорируют этот момент и везут без разрешения - до первого весового контроля.

После доставки на объект - обязательная расконсервация, если машина хранилась дольше месяца. Проверка уровней масла в двигателе, гидросистеме, трансмиссии, коробке передач. Натяжение гусениц - стандартная точка отказа после перевозки, особенно если разгружали с перекосом. При температуре ниже -15°C на дизеле Cummins NTA855 рекомендуется прогрев не менее 10-15 минут перед нагрузкой - иначе гидравлика работает с повышенным давлением на холодном масле.

Клиренс у SD32 - 505 мм. Для объектов с мягким грунтом на въезде это важно: машина может «сесть» на брюхо при неправильной разгрузке с низкого трейлера. Разгружать лучше на твёрдой площадке, с уклоном не более 8-10 градусов.

Модификации SD32: угольная, горно-породная, песчаная, мусорная

Базовый SD32 - универсал для грунтовых работ. Но Shantui выпускает четыре специализированных варианта под конкретные условия эксплуатации. Каждая модификация отличается от базовой машины комплектом защиты, конструкцией отвала и настройками ходовой - а не просто шильдиком на капоте.

Выбор неправильной модификации - прямой путь к повышенному износу ходовой и защитных элементов уже в первые 500 моточасов.

SD32C - угольная версия, масса 34,8 т. Лёгче базовой за счёт специального угольного отвала с увеличенным объёмом - уголь лёгкий, объём важнее, чем прочность на пробой. Ходовая защищена от налипания угольной пыли. SD32W - горно-породный вариант, 35 т. Усиленная защита катков, ленивцев и направляющих - порода режет ходовую быстро, здесь поставили щитки и фартуки толще стандарта. SD32D - песчаный, 34,15 т - самый лёгкий в линейке. На песке главное - не дать мелким фракциям набиться в ходовую, конструкция это учитывает. SD32R - для мусорных полигонов, 35,23 т. Самая защищённая версия: усиленные щитки двигателя, защита от металлолома под ходовой, специальный нож отвала для работы с неоднородным потоком.

На практике: если ваш объект - угольный разрез или карьер с породой, берите профильную модификацию. Разница в цене между базовым SD32 и модификацией - 400-700 тыс. руб. Ходовая на неправильной версии в тяжёлых условиях встанет на ремонт уже через 800-1000 моточасов вместо стандартных 2000+.

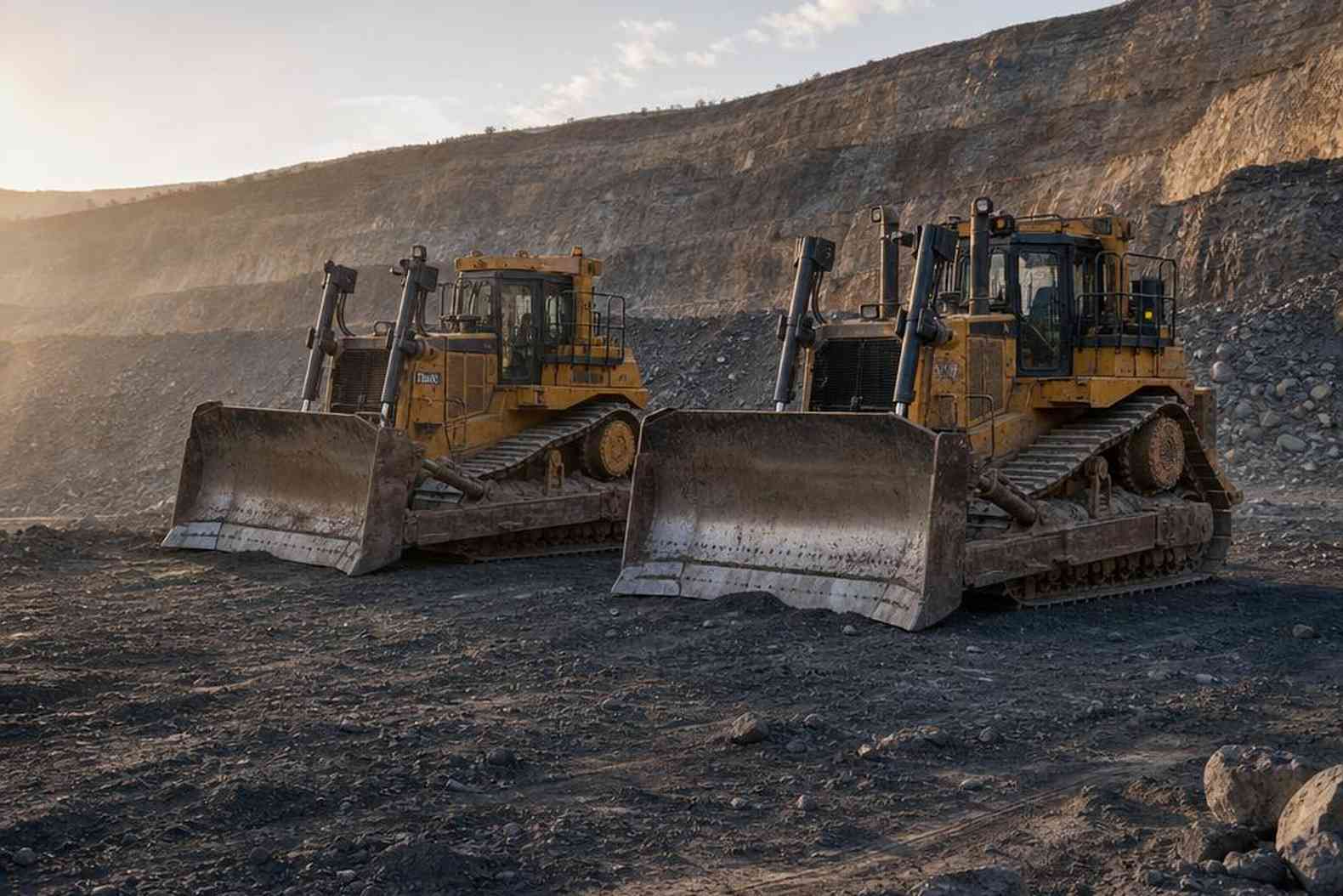

SD32 против Caterpillar D8R и Komatsu D155A: честное сравнение

Класс 30-тонных бульдозеров - один из самых конкурентных в мире. SD32 встаёт в один ряд с Caterpillar D8R (187 кВт / 251 л.с., масса 38,1 т) и Komatsu D155A-8 (228 кВт / 306 л.с., масса 39,9 т). Есть ещё Liebherr PR752 (238 кВт / 320 л.с.), но он в России встречается редко и сервис по нему - отдельная история.

В России SD32 стоит от 18 до 25 млн руб. в зависимости от комплектации и дилера. Новый Komatsu D155A - если найти - выходит от 35 млн руб. и выше. CAT D8R в новой поставке - от 40 млн руб. при наличии.

По мощности SD32 (235 кВт / 320 л.с.) превосходит CAT D8R и вплотную стоит рядом с Komatsu D155A. Но мощность - не единственный критерий. CAT D8R - это машина с отработанной конструкцией и огромной базой подержанных запчастей по всему миру. Ресурс ходовой на CAT при правильном обслуживании - 5000-6000 моточасов до капремонта. У SD32 реальный ресурс ходовой в тяжёлых условиях - около 3000-3500 моточасов, в мягких грунтах - ближе к 4500. Это честная цифра, которую подтверждают механики на форумах.

Гидравлика - слабое место SD32 по сравнению с японскими машинами. Komatsu D155 в части надёжности гидроцилиндров и уплотнений выигрывает у Shantui заметно - особенно при работе в условиях перепадов температур от -30 до +40°C, что для России норма. SD32 при этом берёт ценой владения: стоимость техобслуживания и запчастей в 1,5-2 раза ниже японских аналогов. Двигатель Cummins - его можно обслуживать в любом городе с населением от 300 тыс. человек.

Когда выбирать SD32: бюджет проекта ограничен, объект - грунтовые работы средней тяжести, есть хороший механик на месте и понимание, что машину нужно обслуживать строго по регламенту. Когда брать CAT D8 или Komatsu D155: долгосрочный проект от 5 лет, тяжёлые горные условия, нет своего сервиса и важно минимизировать простои. Разница в цене покупки окупается экономией на ТО только при интенсивной работе - от 2000 моточасов в год.

Мой ответ на вопрос «SD32 или D155»: если бы у меня был проект на 3-4 года с умеренными нагрузками и бюджет в 25 млн, я бы взял SD32 и вложил разницу в запасной комплект ходовой. Если работа в горном карьере на 7+ лет - брал бы Komatsu, несмотря на цену. Это не реклама и не антиреклама, просто арифметика.

Расход топлива, обслуживание и стоимость владения

Расход топлива бульдозера Shantui SD32 при реальной эксплуатации составляет 35-45 литров в час. Это расчётная цифра для нагрузки 70% от номинальной мощности: двигатель NTA855 выдаёт 235 кВт, удельный расход 245 г/кВт·ч. При полной нагрузке - карьерная скала, плотная глина - потребление уходит к верхней границе. На рыхлых грунтах и перегонах машина укладывается в 32-38 л/ч. Бак объёмом 600 литров даёт 13-17 часов работы без дозаправки - это полторы-две смены на большинстве объектов.

Регламент технического обслуживания стандартный для тяжёлой китайской техники. Замена моторного масла (объём картера 47 л) - каждые 250 моточасов. Гидравлическая система требует внимания раз в 1000 моточасов: замена масла и чистка фильтров. Ходовая - самая затратная статья эксплуатации - контроль натяжения гусеницы каждые 50 часов, иначе износ катков и звёздочек ускоряется кратно. Запчасти для Shantui в России за последние три года стали доступнее: крупные дилеры держат на складах фильтры, ходовые элементы и расходники, срок поставки из Китая сократился до 3-5 недель для большинства позиций.

Срок окупаемости SD32 - вопрос, который задают на каждых переговорах. Дилерские расчёты при односменной работе (1500 моточасов в год) показывают 12 месяцев. На практике реалистичнее ориентироваться на 18-24 месяца: ставки аренды тяжёлых бульдозеров в регионах ниже московских, простои на плановом ТО и под погодные условия съедают 15-20% от расчётного ресурса.

Итог по машине такой: Shantui SD32 - рабочий инструмент для тех, кто готов к специфике китайской техники этого класса. По тяговому усилию и объёму отвала он закрывает задачи, для которых раньше брали CAT D8 или Komatsu D155. Разница - в стоимости входа и в зрелости сервисной сети. Для регионов с налаженным дилерским присутствием это уже не компромисс, а осознанный выбор под конкретную экономику проекта.
