XCMG грейдер: замена ножа, ресурс и выбор между сталью и твердосплавом

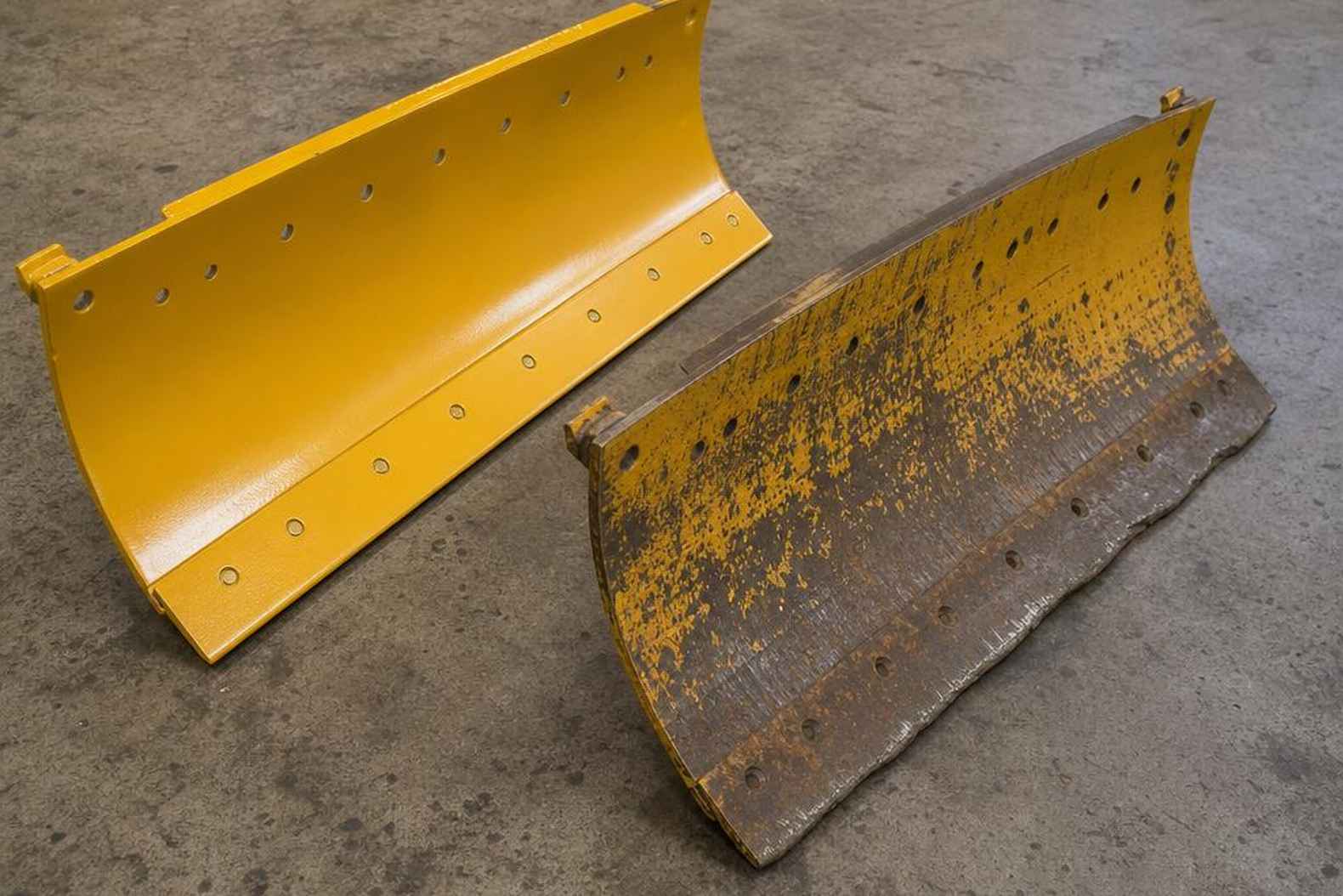

Зачем следить за ресурсом ножей грейдера - и когда их менять

Нож отвала - расходник. Не деталь, которую берегут, а позиция, которую планируют менять. Вопрос только в том, когда именно: по факту износа или по расписанию. За пять лет в цехе я видел оба подхода, и оба дают убытки, если применять их бездумно.

Режущие кромки отвала изнашиваются неравномерно. Центральная часть, которая работает по грунту при профилировке, съедается быстрее боковых. На плотных грунтах - скальной крошке, смёрзшемся покрытии, щебне - потеря высоты ножа идёт в 3-4 раза быстрее, чем на суглинке. Средний нож бульдозерного типа теряет по высоте до 35 мм при полном износе. Когда нож стачивается до болтов - это уже аварийная ситуация: повреждается сам отвал, а не только расходник.

Признаки износа ножей видны без инструментов. Машина начинает «плыть» при профилировании - оператор компенсирует давлением гидравлики, расход топлива растёт. Грейдер не добирает до проектной отметки за один проход там, где раньше хватало двух. Поверхность после прохода становится рваной, с бороздами - нож уже не режет, а рвёт материал. Это не просто эстетика: некачественное покрытие на дороге означает переделку.

Ресурс ножей грейдера в моточасах сильно зависит от условий эксплуатации. Стальные ножи на мягком грунте выхаживают 200-300 часов, на щебне - 80-120 часов. Твёрдосплавные показывают 600-1200 часов в зависимости от типа работ. Ориентироваться только на время смены - значит менять одни ножи раньше срока, а другие - с опозданием.

Когда именно менять - вопрос экономики, а не только износа. Плановая замена во время ТО выгоднее вынужденной в середине рабочей смены на объекте. Один час простоя грейдера XCMG на аренде стоит 3000-5000 рублей. Два часа на внеплановую замену ножей в поле - это потери, которых можно было избежать. Правильная стратегия: проверять высоту ножа каждые 50-80 моточасов и планировать замену заранее, не дожидаясь, когда нож уйдёт в болты.

В условиях дорожно-строительной техники в России важна сезонность. Весенняя просушка грунтов, летний асфальт, осенний суглинок и зимние обледенелые покрытия - это четыре разные нагрузки на отвал. Под каждый сезон оптимален свой тип ножа. Кто это понимает - считает запасные комплекты в деньгах, а не «дождёмся пока сломается».

Какие ножи ставят на грейдеры XCMG - модели и размеры

XCMG выпускает несколько модельных рядов грейдеров - от GR135 до GR300. Каждая модель имеет свои размеры отвала, свои ножи, свои монтажные отверстия. Путаница в артикулах здесь дороговата: заказал нож с другим шагом отверстий - или сверлишь сам, или возвращаешь поставщику.

Нож среднего отвала для XCMG GR215A - наиболее массовая позиция на российском рынке. Размеры: 2130 x 152 x 19 мм, вес 43 кг, твёрдость 500HB. В отвале используются 3 ножа среднего типа, с 10 монтажными отверстиями под болты на каждом. Нож средний XCMG GR215A стоит около 16 600 рублей за штуку - комплект среднего отвала выйдет около 50 000 рублей без учёта боковых.

Боковые ножи закрывают торцевые части отвала. Нож боковой для XCMG GR165 и GR180 имеет нестандартные габариты: 480 x 476 x 20 мм, вес 35 кг, твёрдость 400-500HB. Цена - 9 687 рублей за штуку. Совместимость по модели нужно уточнять: GR165 и GR180 используют одинаковые боковые ножи, но у GR215 уже другая геометрия крепления.

Технические характеристики ножа - не просто справочная информация. Если нож среднего отвала имеет другой шаг монтажных отверстий, его не поставишь без доработки. Перед заказом сверяйте артикул с таблицей совместимости, а не ориентируйтесь на «такой же по виду».

Комплект среднего отвала для XCMG GR260 с длиной отвала 4575 мм - позиция для крупных машин, работающих на грунтовых дорогах и при строительстве. Комплект с твёрдосплавными вставками НГИ-363-773 стоит 128 350 рублей - это дорого по сравнению со стальными ножами, но вопрос не в цене покупки, а в стоимости на моточас. Об этом - в следующем разделе.

Один практический момент: ножи для грейдеров XCMG старых серий (до 2015 года выпуска) могут не совпадать с нынешними артикулами даже при одинаковом обозначении модели. XCMG несколько раз менял геометрию отвала. Если машина куплена не новой - перед заказом снимите размеры с установленного ножа и замерьте шаг отверстий. Это пять минут работы, которые экономят неделю ожидания возврата.

Стальные или твердосплавные - что выбрать для XCMG

На большинстве грейдеров XCMG с завода стоят стальные ножи из стали 500HB. Это разумный выбор для общего применения: стальной нож дешевле, не требует специального инструмента при замене, хорошо работает на смешанных грунтах. Проблема начинается там, где условия эксплуатации выходят за рамки «типичных». Щебень, мёрзлый грунт, песчано-солевые смеси на дорогах зимой - это убийцы стального ножа.

Стальные ножи с твёрдостью 500HB служат в среднем 2-3 рабочие смены на абразивных покрытиях. На мягком грунте без камня выхаживают 150-200 моточасов. Твёрдосплавные ножи с вставками ВК10 («Победит») при зимней эксплуатации дают 1000-1200 моточасов - это весь зимний сезон без замены. Разница в ресурсе - в 5-8 раз. Срок службы ножей прямо влияет на стоимость владения машиной.

Экономику легко посчитать. Стальной нож для GR215A стоит 16 600 рублей. За сезон на зимних работах его меняют 8-10 раз: 133 000-166 000 рублей только на ножи плюс 8-10 остановок машины. Комплект с твёрдосплавными вставками стоит дороже, но меняется раз в сезон. Замена на твёрдосплавные ножи даёт экономию 50-80 тысяч рублей за сезон с учётом стоимости простоев. Это не маркетинг - это арифметика.

Карбидные кромки работают дольше не потому, что «лучше», а потому, что ВК10 имеет твёрдость по Виккерсу около 1400-1600 HV против 500 HB у стали. На абразивном материале разница в скорости износа принципиальная. Но на глинистом грунте твёрдосплавный нож хрупкий при ударах - есть риск сколов при попадании крупного камня.

Износостойкость ножей - не единственный критерий выбора. Если грейдер работает на объекте, где в грунте встречается крупный камень или железобетонный бой, твёрдосплавный нож может расколоться при прямом ударе. В таких условиях стальной нож дешевле в обслуживании, даже если его меняют чаще. Оптимальная стратегия для большинства российских эксплуатантов: стальные ножи летом на строительстве, твёрдосплавные зимой на дорожных работах.

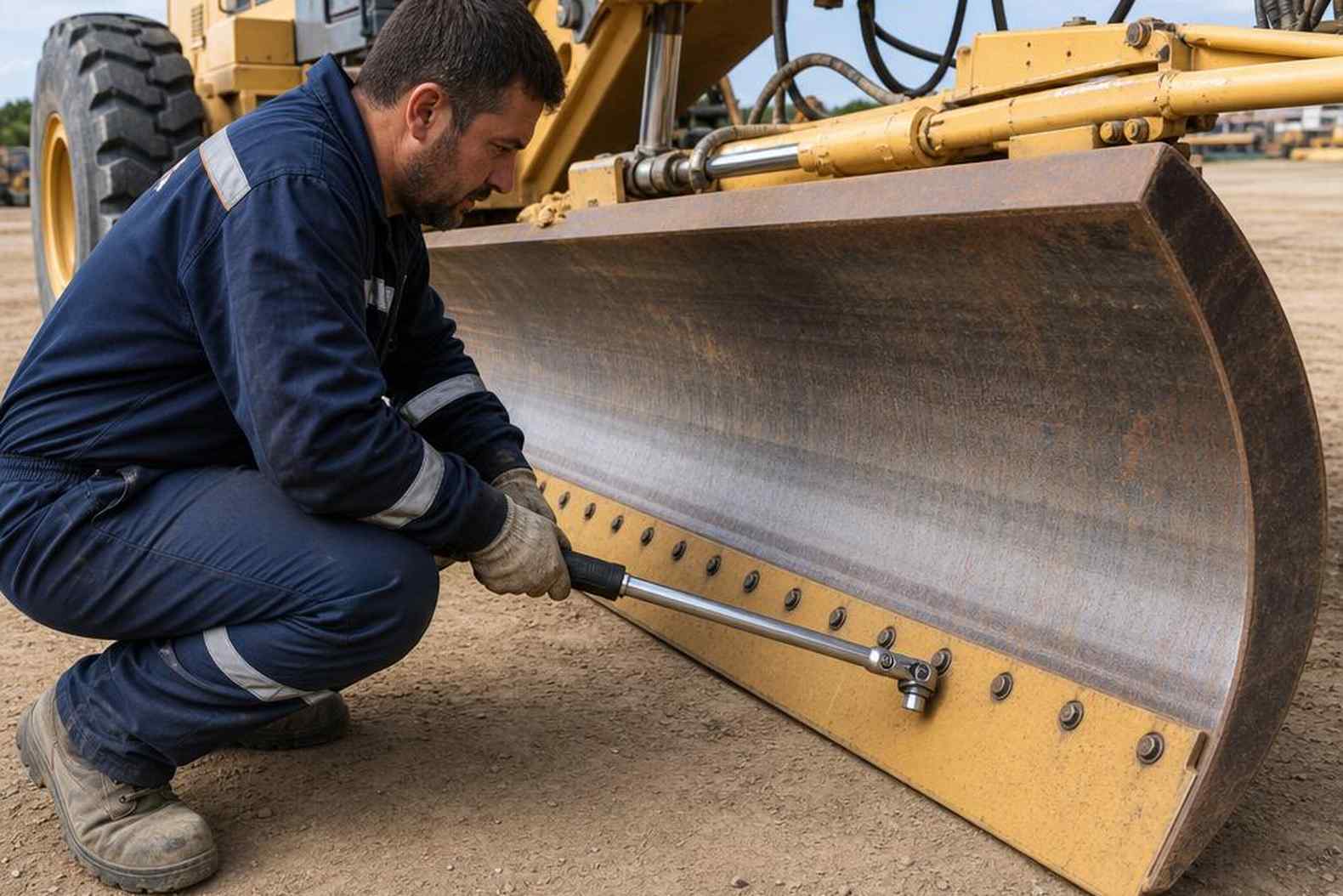

Как заменить нож грейдера XCMG - пошаговая инструкция

Замена ножа отвала - работа, которую опытный машинист делает за 2-3 часа. Новичок тратит 4-5, и половина этого времени уходит не на саму замену, а на прикипевшие болты и непонимание порядка затяжки. Разберём процесс по шагам, чтобы не пришлось переделывать.

Инструмент минимальный: динамометрический ключ (обязательно, не опционально), набор накидных ключей на 22-27 в зависимости от модели, молоток 2-3 кг, зубило или съёмник болтов, проникающая смазка типа WD-40 или аналог. Для GR215A и GR260 болты крепления ножа - М20 или М22, момент затяжки 380-420 Нм. Без динамометрического ключа получите либо недозатяжку (нож сдвинется при работе), либо перетяжку (болт лопнет в самый неудобный момент).

Порядок работы по шагам:

1. Установите грейдер на ровной площадке, опустите отвал на землю, заглушите двигатель.
2. Обработайте болты проникающей смазкой и дайте постоять 15-20 минут. На машинах с наработкой 3000+ моточасов это сэкономит 40-60 минут работы.
3. Откручивайте болты от краёв к центру, не наоборот - снижает риск перекоса и деформации крепёжных отверстий в теле отвала.
4. Снимайте старый нож с помощником: у GR260 режущая кромка весит 85-110 кг, одному неудобно и небезопасно.
5. Очистите посадочную поверхность отвала металлической щёткой перед установкой нового ножа. Грязь и ржавчина под ножом дают неравномерный прижим и ускоренный износ болтов.
6. Новый нож наживляйте от руки сначала всеми болтами, только потом начинайте затяжку.
7. Схема затяжки - крест-накрест от центра к краям, в два-три прохода. Финальный момент - по динамометру, не «на глаз».

Частая ошибка - затягивать болты последовательно от одного края к другому. Нож ведёт, посадка получается неравномерной, и через 200-300 моточасов начинается характерный звон при работе. Пересмотреть потом всё крепление - ещё 2 часа простоя.

После замены - обязательная проверка на первых 8-10 моточасах работы. Тепловое расширение и вибрация при нагрузке могут ослабить болты даже при правильной затяжке. Протяните ещё раз по динамометру после первой смены - это стандартная практика, а не перестраховка. На GR165 и GR180 доступ к болтам крепления ножа проще, можно работать одному. На GR215A и GR260 из-за веса и длины ножа (до 4,8 м) нужны минимум двое.

Четыре рабочих положения ножа - как удвоить ресурс без новых запчастей

Стандартный нож грейдера XCMG симметричен и имеет две режущие кромки - верхнюю и нижнюю. Плюс два ряда крепёжных отверстий - ближний и дальний к отвалу. Итого четыре рабочих положения. Это не теория из каталога, а реальный инструмент экономии, которым пользуются далеко не все.

Как это работает на практике. Первое положение: нож установлен нижней кромкой вниз, болты в ближнем ряду отверстий. Работаем до износа нижней кромки на 15-20 мм по высоте. Второе положение: переворачиваем нож, теперь работает верхняя кромка (которая ещё не изношена). Без новых запчастей получаем ещё один полноценный цикл ресурса. Третье и четвёртое положения - то же самое, но болты переставлены в дальний ряд отверстий. Смещение ножа вперёд на 20-25 мм компенсирует его укорачивание по высоте при износе и позволяет использовать металл до допустимого минимума - обычно это 40-50 мм остаточной высоты для стальных ножей XCMG.

В цифрах: если один цикл - 400 моточасов при стальном ноже, то грамотное использование четырёх положений даёт суммарно 1400-1600 моточасов с одного комплекта. Не 400, а 1400-1600. Разница в стоимости запчастей за сезон - 60-90 тыс. рублей на машину при нынешних ценах. На парке из пяти грейдеров это уже 300-450 тыс. рублей экономии без каких-либо дополнительных вложений.

Переставляем ножи по положениям строго при каждой плановой замене - это занимает ровно столько же времени, сколько просто замена новым ножом. Разница только в том, что новый нож не ставим до тех пор, пока не исчерпаны все четыре положения старого. Журнал ведём прямо на кабине: маркером пишем дату, положение, наработку.

Важное ограничение: схема работает только с симметричными прямыми ножами. Угловые (крыльевые) ножи на GR215A и GR260 зачастую несимметричны - перед переворотом проверяйте геометрию по каталогу. Также не переворачивайте нож, если видите трещины или зазубрины длиннее 80 мм - такой нож нужно менять, не экономить.

Наплавка или замена - что выгоднее при износе

Вопрос возникает на каждом предприятии, где есть сварочный пост и хоть один человек, умеющий держать электрод. Логика кажется очевидной: нож стоит 12-18 тыс. рублей, наплавка - 3-5 тыс. Экономия видна без калькулятора. На практике всё сложнее.

Проблема наплавки в том, что она не восстанавливает исходную твёрдость материала. Стальной нож грейдера XCMG из Hardox 400 или аналога имеет твёрдость 370-430 HB по всему сечению. Наплавочный материал при ручной дуговой сварке даёт 250-320 HB - в лучшем случае. Зона термического влияния вокруг шва дополнительно размягчается до 200-240 HB. Результат: наплавленный участок изнашивается в 1,5-2 раза быстрее исходного металла. Нож после наплавки нужно менять через 200-250 моточасов вместо 400. Плюс каждый раз - простой техники для сварочных работ: 3-4 часа на наплавку, остывание, контроль.

Есть ситуации, где наплавка оправдана. Если нож в целом ещё жив, но получил скол или зазубрину от камня - точечная наплавка и зачистка разумны. Если до конца сезона осталось 150-200 моточасов и закупка новых ножей не успевает по срокам - временная мера допустима. Если нож с твёрдосплавной вставкой (карбидные пластины), и пластины выбило, а нож-основа в норме - восстановление пайкой или наплавкой твёрдого сплава экономически оправдано при стоимости таких ножей от 45 тыс. рублей за штуку.

Наплавка стального ножа как основная стратегия обслуживания - это экономия на спичках. Считайте не стоимость одной процедуры, а суммарные затраты за сезон: запчасти плюс простои плюс потери производительности от работы тупым инструментом. На большинстве объектов простая своевременная замена по четырём положениям дешевле регулярной наплавки даже без учёта потерь в производительности.

Экономический расчёт для GR215A за сезон 2000 моточасов. Стратегия «новые ножи с ротацией по четырём положениям»: 2-3 комплекта по 28-35 тыс. рублей, итого 56-105 тыс. рублей. Стратегия «наплавка при каждом износе»: 8-10 наплавок по 4 тыс. рублей плюс простои 30-40 часов, потери производительности - 10-15%. Итого прямые затраты на наплавку - 32-40 тыс. рублей, что выглядит выгоднее. Но потери производительности 10-15% за сезон на машине с выработкой 2000 моточасов - это 200-300 часов неполной работы. При ставке аренды 4 000 руб./час это 800 000-1 200 000 рублей упущенного объёма. Наплавка как разовая мера - нормально, как система - нет.

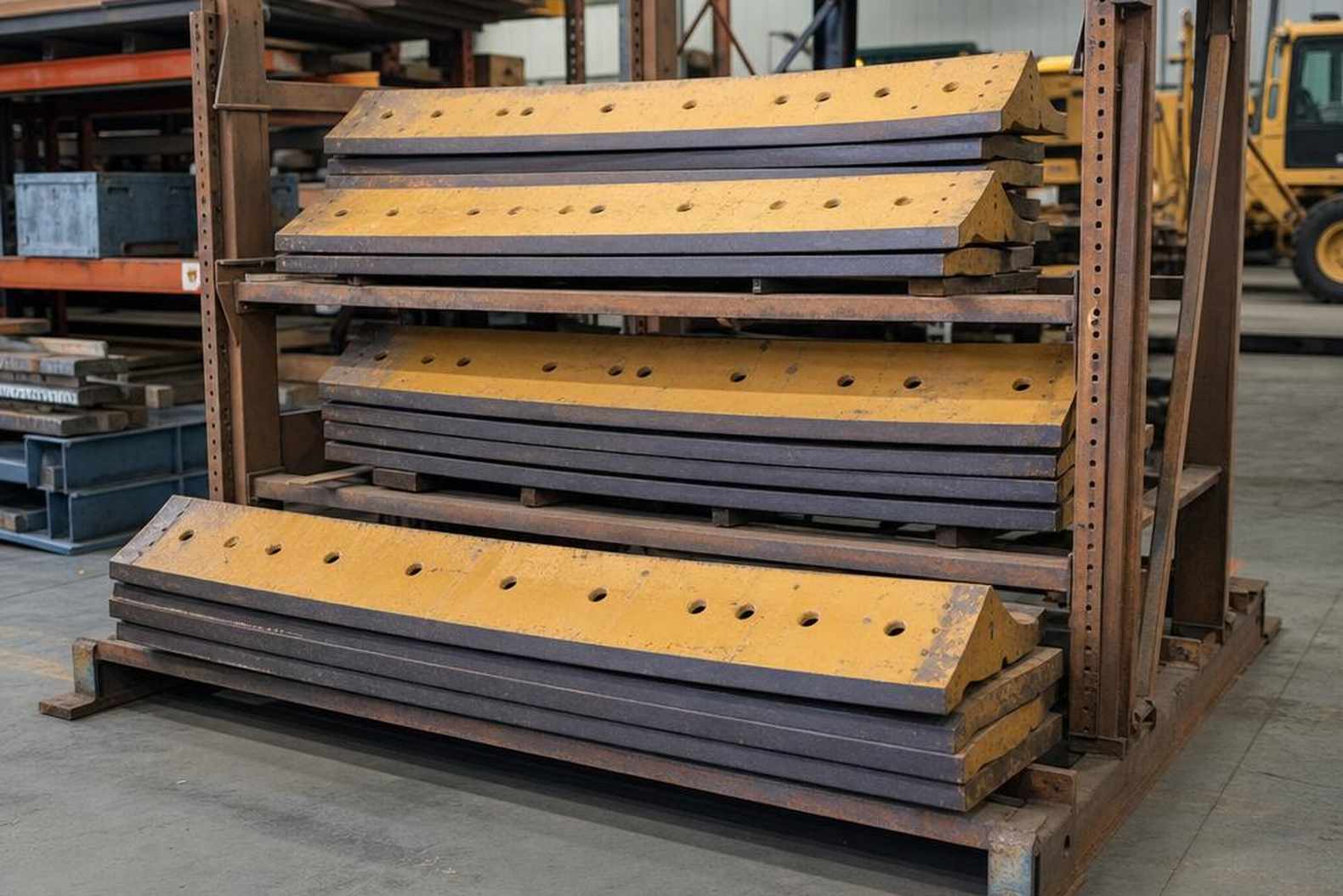

Где купить ножи для грейдера XCMG в России: цены и доставка

Рынок запчастей для XCMG в России за последние два года вырос - параллельный импорт открыл десятки поставщиков. Проблема в другом: часть из них продаёт ножи без указания твёрдости металла, и покупатель узнаёт об этом уже после установки. Разброс 400-500HB - это не косметическая разница. Нож 400HB отходит в среднем на 30-40% быстрее, чем 500HB на тех же грунтах. Перед заказом всегда уточняйте: артикул под конкретную модель и твёрдость по Бринеллю в сертификате.

Ориентировочные цены на складах в России:

Доставка - стандартная транспортными компаниями: СДЭК, ПЭК, Деловые Линии. Сроки по Москве и Санкт-Петербургу - 1-3 рабочих дня, по регионам - 3-7 дней в зависимости от транспортного плеча. Большинство поставщиков отгружают со складов в Москве, Екатеринбурге или Новосибирске - это важно учитывать, если грейдер стоит на объекте в Сибири.

Комплект на GR260 стоит 128 000+ рублей - это не мелкий расход. При заказе обязательно проверяйте: артикул в счёте должен совпадать с артикулом в паспорте машины, а в комплектности - указано количество сегментов и размер вставки (9,3 мм или иной). Ошибка в артикуле: возврат, потеря недели и простой техники.

При покупке через интернет-магазины запчастей запрашивайте сертификат на партию - в нём должна быть указана твёрдость стали. Если продавец не может предоставить документ или уклоняется от ответа про HB - это маркер, что перед вами либо контрафакт, либо бюджетный аналог без заявленных характеристик. На рынке сейчас такие предложения встречаются регулярно, особенно в сегменте ножей для старых серий GR165/GR180.

Главный критерий выбора поставщика - не цена, а документальное подтверждение характеристик. Разница в цене между ножом 400HB и 500HB составляет 15-20%, разница в ресурсе - до 50%. Кто экономит на закупке, тот платит двойной частотой замены и внеплановыми простоями. Поставщик, который не может дать сертификат с твёрдостью, - не поставщик для парка спецтехники.

Список литературы

1. XCMG Group - Technical Documentation for Motor Grader GR Series // XCMG Official, 2023
2. Leotek Group - Blade Replacement Guide for XCMG Graders // Leotek Technical Blog, 2024
3. ГОСТ Р 52543-2006 - Грейдеры. Технические условия. Росстандарт, 2006
4. Журнал «Строительная техника и технологии» - Ресурс режущих кромок дорожных машин: факторы износа и методы продления // СТТ, 2022
