Гидравлика асфальтоукладчика XCMG: ремонт, диагностика и ТО

Гидравлическая система асфальтоукладчиков XCMG: устройство и слабые места

Когда я работал механиком на предприятии в Подмосковье, асфальтоукладчик стоял в ремонте чаще всего именно из-за гидравлики. Не из-за двигателя, не из-за электрики - из-за гидравлики. Это самый нагруженный узел машины: он одновременно тянет ход, крутит шнек, бьёт трамбующим брусом и поднимает бункер. Всё это под постоянной нагрузкой, при высоких температурах рабочей зоны и в условиях вибрации. Асфальтоукладчик XCMG RP603 с двигателем мощностью 140 кВт - показательный пример того, как много функций замыкается на одну гидравлическую систему.

Гидравлический бак XCMG RP603 имеет объем 300 литров - большой запас рабочей жидкости для интенсивного режима. Насосная группа построена на базе гидронасосов серии Bosch Rexroth - немецкие аксиально-поршневые агрегаты с переменным рабочим объёмом, давление в рабочем контуре достигает 350-400 бар. Это давление тянет гидромоторы хода и привод шнека - двух главных потребителей мощности. Гидромотор хода тянет машину весом до 18 тонн, гидромотор шнека перемалывает и распределяет горячую асфальтовую смесь при температуре до 180 градусов. Любой сбой давления немедленно сказывается на качестве укладки.

Пять главных точек отказа гидравлики на асфальтоукладчиках XCMG - насос, гидромотор хода, распределитель, гидроцилиндры и фильтры. Насос изнашивается от загрязнённого масла и перегрева: задиры на поршневой группе, потеря объёмного КПД, падение давления. Гидромотор хода страдает от кавитации при низком уровне масла - характерный свистящий звук при движении сигнализирует об этом первым. Распределитель засоряется продуктами износа и теряет герметичность золотниковых пар. Гидроцилиндры подъёма бункера и регулировки плиты - самые уязвимые по уплотнениям: пыль и абразив из-под укладчика разрушают манжеты быстрее, чем предусмотрено регламентом. Фильтры - отдельная история: засорённый фильтр высокого давления не просто снижает производительность агрегатов, он создаёт перепад давления, который перегружает насос и сокращает его ресурс вдвое.

Из практики: на машинах, которые работали в три смены без соблюдения сроков замены масла, гидронасос выходил из строя на 1200-1400 моточасах вместо паспортных 3000. Техника теряла до 30% скорости хода, шнек начинал «тупить» на поворотах. Диагноз каждый раз один - износ поршневой группы насоса из-за загрязнённой рабочей жидкости.

Гидравлическая система асфальтоукладчика работает под постоянным давлением, и даже кратковременные перегрузки оставляют след в виде ускоренного износа. Точки отказа гидравлики связаны между собой: засорённый фильтр перегружает насос, изношенный насос недодаёт давление на гидромотор хода, недостаточное давление заставляет оператора увеличивать обороты двигателя - и круг замыкается. Понимание этой цепочки - основа грамотного обслуживания.

Регламент технического обслуживания гидравлики XCMG по моточасам

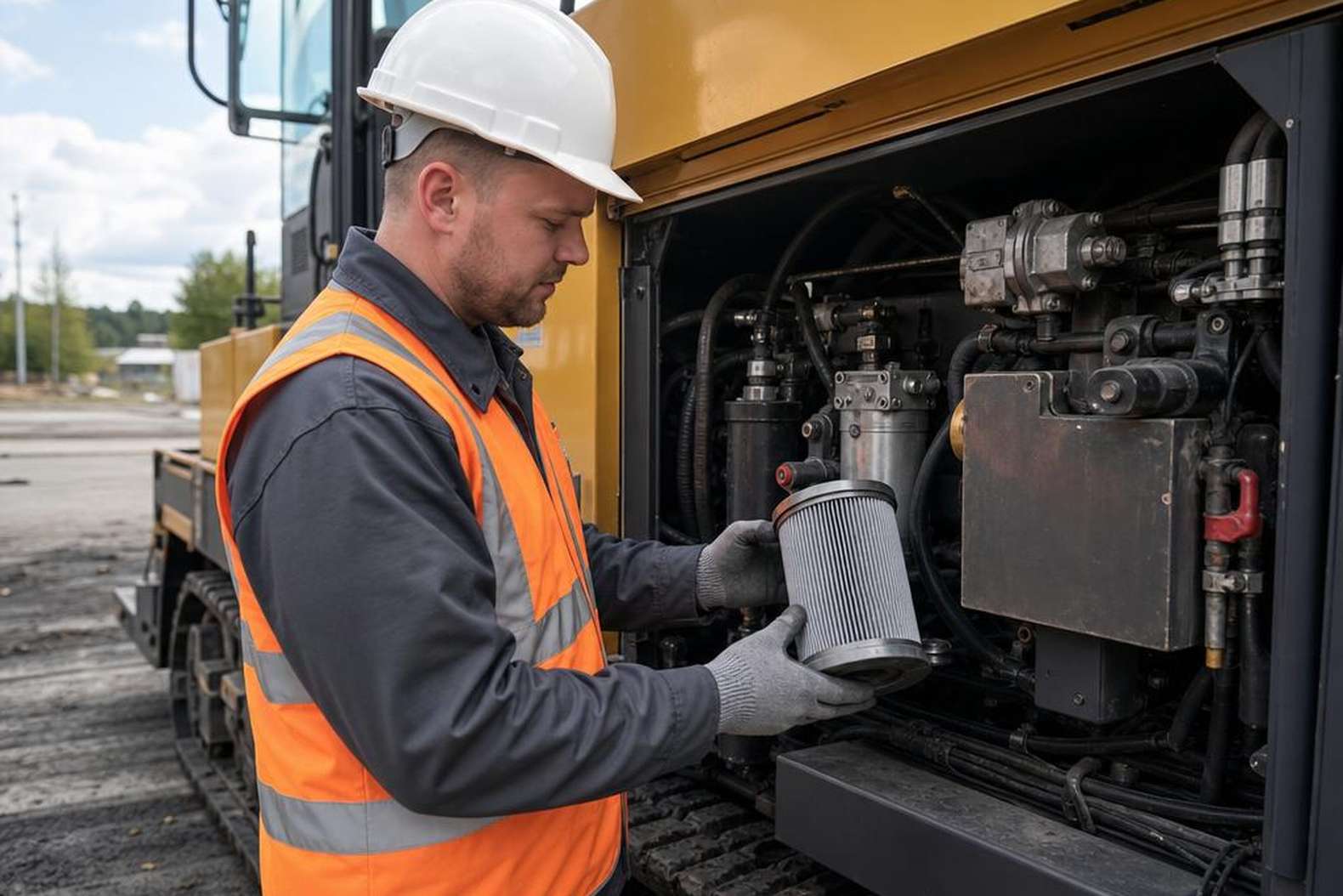

Технический регламент XCMG для асфальтоукладчиков RP603 делит обслуживание гидравлики на три уровня: ежесменный осмотр, ТО-1 и ТО-2. Каждый уровень имеет чёткий перечень работ и жёсткую привязку к моточасам. Отступление от интервалов - не просто нарушение инструкции. Гарантийный период техники XCMG составляет 2000 моточасов или 12 месяцев, и сервисная служба при разборе гарантийных случаев запрашивает журнал ТО в первую очередь. Нет записей - нет гарантии, независимо от причины поломки.

Замену гидравлического масла в асфальтоукладчике XCMG часто откладывают «до следующего сезона». Это ошибка. Масло деградирует не только по времени, но и по нагрузке: летний интенсивный сезон за 3-4 месяца выдаёт те же 1000 моточасов, что и год спокойной работы. Ориентироваться нужно на тот показатель, который наступит раньше - моточасы или календарный год. Гидравлический бак асфальтоукладчика XCMG требует очистки и промывки при каждом ТО-2: шлам на дне бака - концентрат продуктов износа, который фильтры уже не удерживают. Оставить его - значит сразу загрязнить свежее масло.

Практическое правило: при ТО-2 всегда вскрывайте крышку бака и смотрите на дно. Тёмный маслянистый осадок толщиной до 3-5 мм - норма после 1000 часов работы. Металлическая стружка или хлопья - сигнал тревоги: насос или мотор уже начали разрушаться. В этом случае одной заменой масла не обойтись, нужна полная диагностика.

Несоблюдение интервалов ТО обнуляет гарантию и, по данным сервисных служб, в среднем втрое увеличивает стоимость ремонта при отказе. Логика простая: насос, убитый загрязнённым маслом, тянет за собой загрязнение распределителя и гидромоторов - менять приходится не один агрегат, а всю группу. Замена фильтра высокого давления каждые 1000 моточасов стоит 4000-7000 рублей. Замена насосной группы после его игнорирования - 180 000-350 000 рублей. Математика говорит сама за себя.

Диагностика гидравлики: как понять, что пора в ремонт

Регламент ТО отвечает на вопрос «когда обслуживать». Диагностика - на вопрос «что именно ломается прямо сейчас». Диагностика гидросистемы начинается задолго до стенда - с наблюдения оператора. Пять тревожных симптомов, на которые нужно реагировать немедленно: перегрев масла сверх 80-85 градусов, посторонние звуки при работе насоса или моторов, потеря скорости хода или производительности шнека, видимые течи в любой точке системы, рывки и неравномерность при движении. Каждый симптом имеет свою диагностическую цепочку.

Перегрев гидравлического масла чаще всего вызывают неисправный насос или засорённые фильтры. Насос с изношенными поршнями теряет объёмный КПД и «гоняет» масло вхолостую, превращая мощность в тепло. Засорённый фильтр создаёт сопротивление потоку, давление перед насосом падает, насос начинает работать с кавитацией - и снова тепло. Тепловизионная диагностика за 15-20 минут локализует перегретый участок: на тепловизоре насос с задирами светится заметно ярче соседних агрегатов, а забитый фильтр даёт характерный перепад температур на корпусе. Следующий шаг - манометрическая проверка давления в рабочих контурах: нормальное рабочее давление в контуре хода 320-380 бар, давление ниже 280 бар при исправных регуляторах указывает на износ насоса.

Посторонние звуки классифицируются по характеру: свист при разгоне - кавитация в насосе (низкий уровень масла или засорён всасывающий фильтр), металлический стук на холодном двигателе - задиры в поршневой группе, равномерный гул с ростом интенсивности при нагрузке - износ подшипников гидромотора хода. Рывки при движении - почти всегда проблема распределителя: заклинивание золотника или утечки через изношенные торцевые уплотнения. Выездная диагностика позволяет снять показания прямо на объекте в день обращения: специалист приезжает с комплектом манометров, термопарой и тестером для анализа масла. Анализ масла - недооценённый инструмент: спектральный анализ рабочей жидкости показывает концентрацию железа, хрома и меди в масле, что напрямую указывает, какой именно агрегат изнашивается.

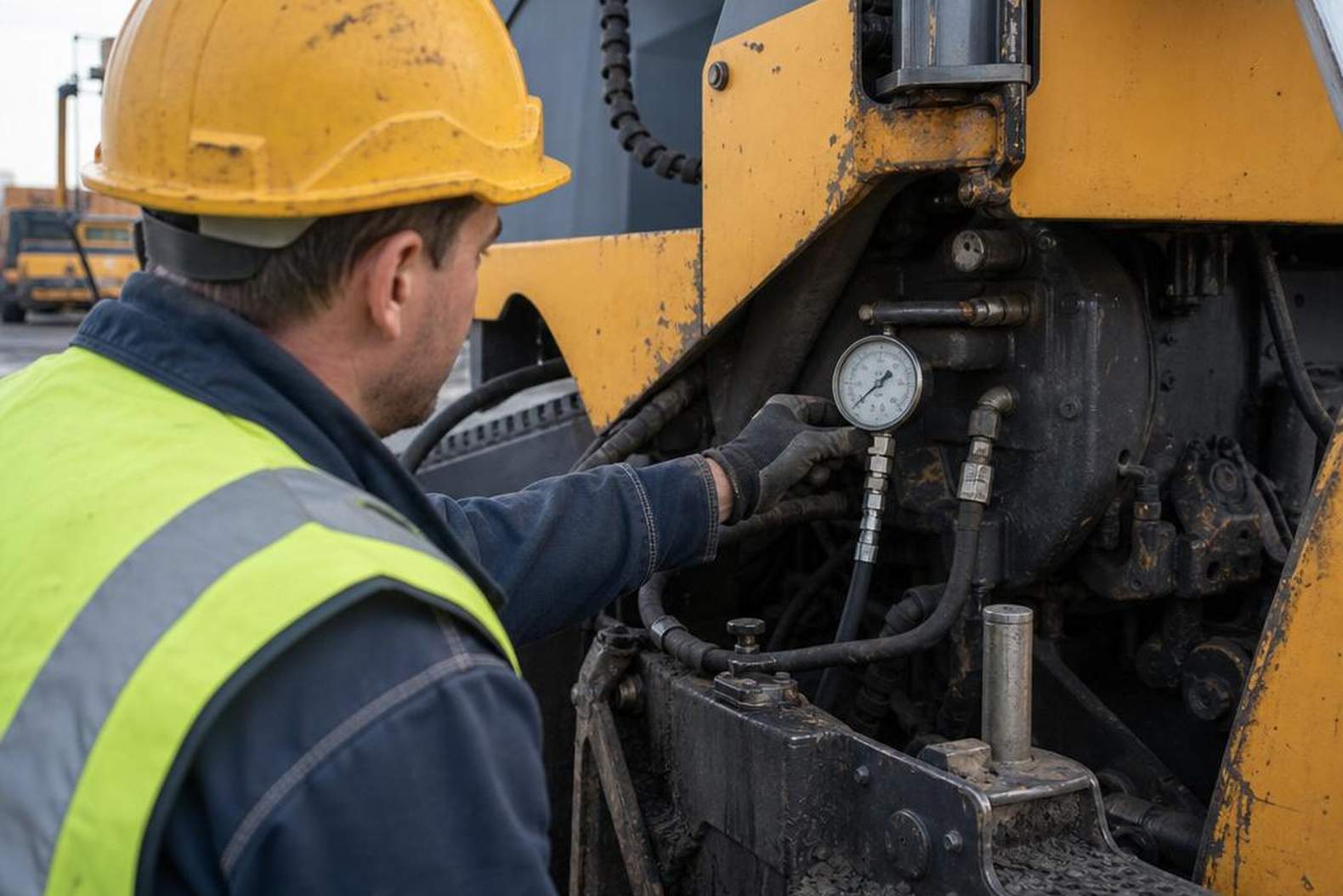

По моей практике, операторы замечают потерю скорости хода, когда она достигает 15-20% от нормы. Реально насос начинает деградировать при потере 5-7% объёмного КПД - это уже можно поймать манометром на ТО-2, до того как оператор вообще что-то почувствует. Именно поэтому инструментальная диагностика при каждом втором ТО - не перестраховка, а экономия на капитальном ремонте.

Диагностика гидромотора занимает от 3 часов до 7 рабочих дней в зависимости от сложности случая: экспресс-проверка на стенде с замером утечек - 3-4 часа, полная разборка и дефектация с подбором запчастей - до недели. Испытания гидронасоса на стенде проводят при давлении до 400 бар (42 МПа), что позволяет воспроизвести реальные рабочие условия и выявить утечки, которые при обычном осмотре не видны. Выездная диагностика закрывает первый уровень - определить, нужен ли ремонт и где. Стендовая нужна для точного заключения перед разборкой агрегата. Простои при неправильно поставленном диагнозе обходятся дороже любого анализа - мастер, который сначала меняет «всё подряд», обычно обходится вдвое дороже того, кто сначала диагностирует.

Типичные неисправности гидравлики асфальтоукладчиков XCMG и их причины

За пять лет в цехе я видел разные отказы гидравлики - от банальных течей до клина распределителя прямо на объекте в 40-градусную жару. У асфальтоукладчиков XCMG серий RP и XP список типичных неисправностей достаточно предсказуем: пять категорий отказов покрывают 90% всех обращений в сервис. Зная симптомы и причины, механик экономит несколько часов на диагностику и не меняет деталь вслепую.

Отдельно остановлюсь на критической ошибке, которую допускают при доливке масла в полевых условиях. Смешивание разных типов гидравлического масла приводит к заклиниванию распределителя и отказу насоса - это не теория, это задокументированные случаи. Когда машинист берёт первую попавшуюся канистру и доливает «чтобы не простаивать», результат предсказуем: вспенивание, разрушение уплотнений, а через 20-30 моточасов - клин золотника. Ремонт распределителя после такого обходится дороже, чем потеря смены из-за остановки для правильной заправки. Масло должно совпадать по марке и классу вязкости, смешивать разные основы - минеральную и синтетику - не допускается.

Ниже - сводная таблица пяти основных неисправностей гидравлики асфальтоукладчика XCMG. Признаки намеренно описаны так, чтобы их мог зафиксировать оператор, а не только диагност с манометром.

Нормативные внутренние перетечки составляют 0,25-0,60 г за смену на каждый кг залитого масла - это норма для исправной гидросистемы. Если потребление масла выходит за этот диапазон вверх, ищите течь или внутренний перепуск. Статистика расхода - первый и самый дешёвый диагностический инструмент.

Особого внимания требует отказ гидрораспределителя. В отличие от течи или перегрева, которые механик замечает сразу, износ золотника накапливается постепенно. Оператор списывает «вялую» реакцию секции на усталость в конце смены или на мороз. Когда распределитель всё же клинит - часто в разгар укладки, при максимальной нагрузке - потери исчисляются не только стоимостью ремонта, но и простоем бригады, остановкой асфальтоукладочного поезда и переукладкой остывшего асфальта. Промывка системы и замена масла с обязательным анализом на стружку после каждого серьёзного отказа любого агрегата - не перестраховка, а стандарт.

Ремонт гидронасоса и гидромотора XCMG: что входит, сколько стоит

Ремонт гидронасоса идёт по двум сценариям: капитальный ремонт или частичная замена деталей. Выбор между ними определяется результатами дефектовки гидравлики - она показывает, что вышло из строя и есть ли смысл восстанавливать корпус или дешевле заменить узел целиком. На диагностику уходит от 3 часов, на полный цикл ремонта - до 7 рабочих дней, если требуется заказ деталей под конкретную серию.

Стоимость ремонта гидронасоса зависит от марки и объёма работ. Гидронасосы Bosch Rexroth, которые штатно стоят на ряде XCMG, ремонтируются по цене от 27 000 до 165 000 рублей - разброс определяется типоразмером и степенью износа. Гидронасосы серии Sauer Danfoss ремонтируются по цене от 15 000 до 239 000 рублей: нижняя граница - частичная замена уплотнений на малом насосе, верхняя - капитальный ремонт аксиально-поршневого насоса большого рабочего объёма. Капитальный ремонт гидромотора XCMG стоит от 63 400 рублей. Для расчёта конкретной суммы нужна дефектовка: без вскрытия агрегата точную цифру не назовёт ни один сервис.

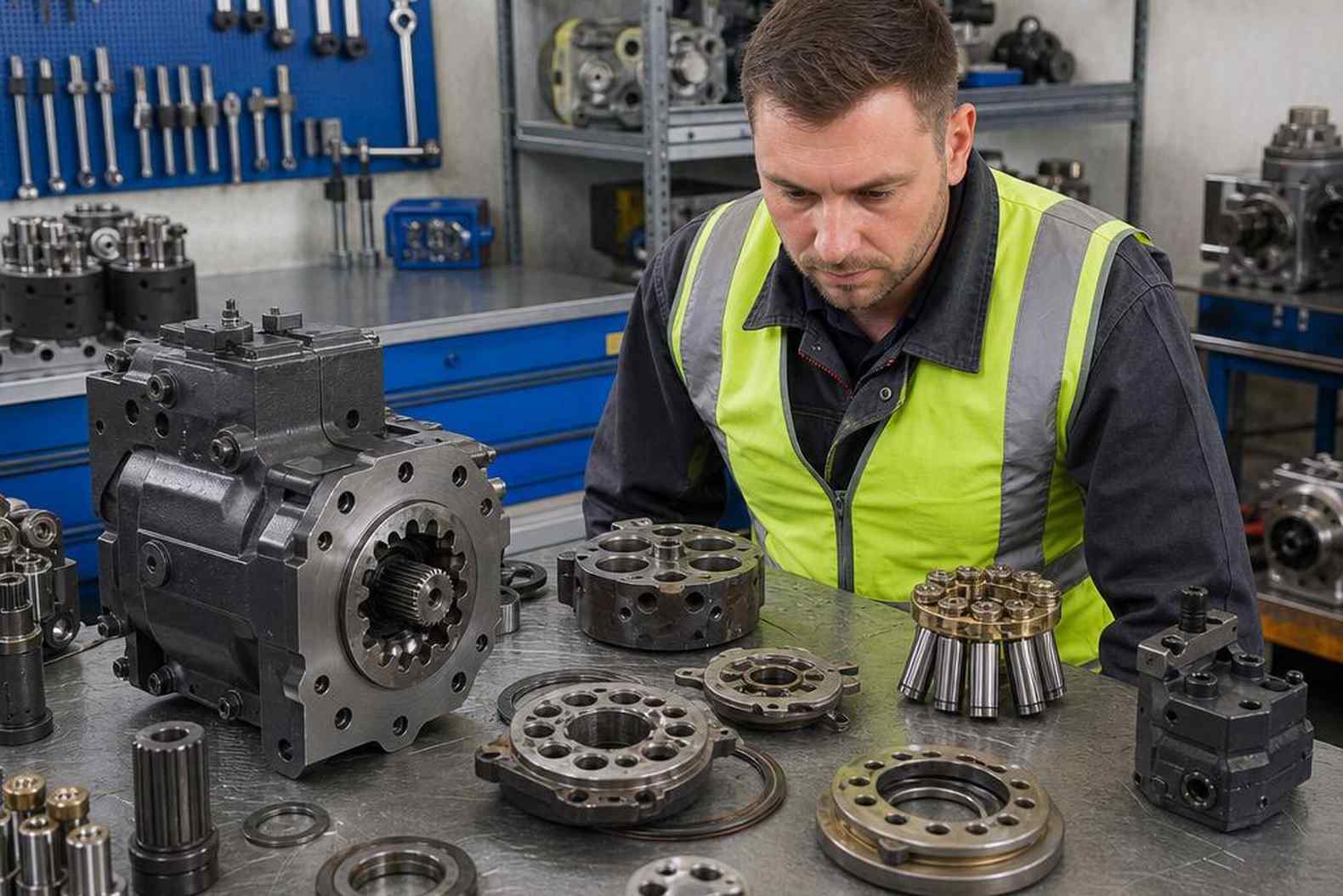

Что входит в капитальный ремонт гидромотора и насоса - вопрос, который стоит задать до подписания заказ-наряда. Полный цикл: разборка агрегата с фиксацией состояния всех деталей, дефектовка с замерами зазоров, замена изношенных деталей - поршней, распределительных дисков, подшипников, уплотнений, - сборка с контролем моментов затяжки и стендовые испытания насоса под нагрузкой. Стендовые испытания насоса - обязательный этап: они подтверждают, что агрегат восстановлен до рабочих характеристик, а не просто собран обратно. Гарантия на ремонт гидронасоса - от 6 месяцев, это минимальная планка для сервиса, который проводит стендовые испытания.

Частичная замена деталей дешевле капремонта на старте, но если корпус насоса имеет задиры или выработку посадочных поверхностей - через 300-500 моточасов агрегат вернётся в сервис. На мой взгляд, при пробеге насоса более 4 000 моточасов капитальный ремонт гидромотора экономически оправдан даже при меньших поверхностных повреждениях: всё равно разберёшь.

Самостоятельно выполнить ТО гидравлики асфальтоукладчика XCMG в части замены масла и фильтров - реально при наличии базового оборудования и допуска к работам. Но разборка и ремонт гидронасоса или гидромотора в полевых условиях без стенда - ошибка. Точные зазоры в аксиально-поршневом насосе составляют единицы микрометров. Собранный «на глаз» агрегат либо не выйдет на рабочее давление, либо разрушит себя за первые несколько смен. Инструмент, стенд и опыт мастера - не переплата, а условие результата. Сколько стоит ремонт гидравлики асфальтоукладчика XCMG в итоге - зависит от объёма повреждений: от 15 000 рублей за замену уплотнений до 165 000+ за полный капремонт насосной группы.

Выездной ремонт гидравлики или доставка в сервис: что выбрать

Асфальтоукладчик XCMG весит 18-19 тонн. Транспортировка такой машины на сервис - это низкорамный трал, разрешения на перевозку, погрузка и разгрузка. Только логистика займёт 1-2 дня и обойдётся в 25 000-60 000 рублей в зависимости от расстояния. Поэтому для большинства неисправностей, которые можно устранить без стационарного стенда, выездной ремонт гидравлики выгоднее и по деньгам, и по простоям.

Мобильная бригада на объект приезжает с диагностическим оборудованием, гидравлическим прессом, комплектами уплотнений и набором запчастей под типовые неисправности XCMG. Без транспортировки техники можно выполнить: замену шлангов и фитингов, замену фильтров и масла, замену уплотнений гидроцилиндров, промывку системы, базовую диагностику насоса. Срок выездного ремонта по типовым позициям - 2-6 часов на объекте. Для заказчика это означает: машина остаётся на площадке, смена не срывается, доплата за трал и разрешения отсутствует.

Сервисный центр нужен, когда выездной ремонт технически невозможен. Стендовые испытания насоса после капитального ремонта гидромотора, восстановление посадочных поверхностей корпуса, проточка штоков цилиндров - всё это только на стационарном оборудовании. Логистика при этом займёт 2-5 дней, плюс время ремонта. Гарантия на ремонт, проведённый в сервисном центре со стендовой проверкой, выше: агрегат сдаётся с протоколом испытаний, а не просто с актом выполненных работ.

Правило выбора простое: если неисправность не требует стенда - вызывай бригаду на объект. Если насос нужно вскрывать и проверять под нагрузкой - везти в сервис всё равно придётся, вопрос только в том, делать это сразу или после попытки «починить в поле».

Критерии выбора по типу неисправности: течь шланга, замена фильтра, замена уплотнений цилиндра - выездной ремонт. Шум и вибрация гидромотора с подозрением на износ подшипников, отказ распределителя, перегрев с неустановленной причиной - сначала выездная диагностика, затем решение о транспортировке. Капитальный ремонт насоса или гидромотора - только сервисный центр со стендом. Такая схема даёт минимум простоев там, где это возможно, и гарантированный результат там, где полевой ремонт не справится.

Официальный дилер или независимый сервис: риски и выгоды

Сервисная сеть XCMG в России насчитывает более 65 авторизованных сервисных центров - от Калининграда до Владивостока. На практике это означает, что для большинства регионов с активным дорожным строительством ближайший авторизованный сервис находится в пределах 200-400 км. Оригинальные запчасти для XCMG доставляют от 3 дней со склада в Москве или Екатеринбурге - что вполне приемлемо при плановом ТО, но может стать проблемой при аварийном простое в разгар сезона.

Главный аргумент в пользу авторизованного сервиса - сохранение гарантии. XCMG чётко прописывает условие: гарантийное обслуживание распространяется на машины, прошедшие ТО у официального дилера или самим владельцем - при условии применения рекомендованных масел и фильтров с документальным подтверждением. Второй вариант многие эксплуатационники упускают из виду. Самостоятельное ТО не снимает гарантию автоматически - снимает её нарушение регламента или применение несертифицированных материалов. Разница принципиальная.

Независимый сервис может сэкономить 20-40% на стоимости нормо-часа. В регионах, где официальный дилер один на 600 км, это реальная альтернатива. Риски здесь конкретные: применение масел с вязкостью вне допусков производителя, установка аналогов фильтров без подтверждённого соответствия, отсутствие записи о ТО в сервисной книжке. Последнее закрывает путь к гарантийному ремонту даже если по факту всё сделано правильно. Ещё один момент - запчасти. Независимые сервисы нередко предлагают «совместимые» детали для гидравлики: уплотнения, клапаны, рукава высокого давления. Для расходников это допустимо при соответствии техническим характеристикам. Для насосов и гидромоторов - нет: оригинальные компоненты Bosch Rexroth или Linde, которые стоят в укладчиках XCMG RP603, имеют жёсткие допуски на зазоры.

За 5 лет в цехе я видел один сценарий снятия гарантии чаще всего: владелец делал ТО сам, применял правильное масло, но не сохранил чеки. При первой же гарантийной претензии дилер отказывал - формально обоснованно. Журнал ТО с датами, моточасами и чеками на материалы стоит дороже, чем кажется.

Финальный ответ на вопрос «можно ли самостоятельно выполнять ТО гидравлики?» - да, при трёх условиях: применять масла из списка допусков XCMG, использовать оригинальные или сертифицированные фильтры, документировать каждое ТО с сохранением чеков. При соблюдении этих условий ни гарантия, ни ресурс гидросистемы не пострадают. Авторизованный сервис XCMG предпочтителен для гарантийных машин и сложных ремонтов - замены насосов, регулировки давлений, диагностики скрытых утечек. Для плановой замены масла и фильтров квалифицированный независимый сервис с правильными материалами - рабочий вариант.

Как снизить расходы на ремонт гидравлики: практические советы

Профилактика гидравлики дешевле ремонта - это не общая фраза, а математика. Комплект для планового ТО на 1000 моточасов (масло, фильтры, уплотнения) обходится в 15 000-25 000 рублей. Замена гидронасоса после перегрева из-за загрязнённого масла - 50 000-120 000 рублей только за агрегат плюс работа. Разница в 4-6 раз при том, что плановое техническое обслуживание занимает 4-6 часов, а ремонт с разборкой и диагностикой - 2-3 рабочих дня простоя машины в сезон.

1. Не смешивать марки масел. При доливе в поле соблазн велик - «немного другого, зато под рукой». Смешение масел с разными пакетами присадок даёт осадок, который забивает гидрофильтр и дроссели за 50-100 моточасов. Всегда возите с собой канистру того же масла, которое заправлено в систему.

2. Менять масло и фильтры строго по регламенту. Для XCMG RP603 - каждые 1000 моточасов или раз в год, что наступит раньше. Масло, отработавшее 1200-1400 моточасов, теряет антиокислительные свойства - начинается лаковый налёт на прецизионных деталях насоса. Счёт моточасов ведите через бортовой компьютер или внешний счётчик.

3. Не откладывать мелкие течи. Уплотнительное кольцо штока цилиндра стоит 300-500 рублей. Замена занимает час. Если течь игнорировать 200-300 моточасов, шток изнашивается по канавке - нужна расточка или замена штока, это уже 8 000-15 000 рублей. Небольшое пятно масла под машиной после смены - норма. Капающая течь на горячей гидравлике - нет.

4. Применять масла строго по спецификации. Вязкость ISO VG 46 - стандарт для большинства режимов эксплуатации XCMG в средней полосе. При работе в северных регионах зимой - VG 32 или всесезонные с индексом вязкости выше 150. Применение VG 68 при минусовых температурах создаёт кавитацию при запуске - первый враг насоса.

5. Сезонное обслуживание гидравлики - в межсезонье, не в разгар укладки. Март и октябрь - время для замены масла, проверки давлений, дефектовки шлангов. Сервис в апреле загружен, цены на работу на 15-20% выше, чем в феврале. Плюс машина стоит два дня в очереди, а не два часа.

6. Вести журнал моточасов и ТО. Простая таблица: дата, моточасы, что заменено, какое масло, какие фильтры, чек или накладная. Этот журнал работает в трёх направлениях: не пропустить следующее ТО, обосновать гарантийную претензию дилеру, продать машину дороже - покупатель видит историю обслуживания.

Снижение затрат на ремонт - это не про экономию на запчастях, а про своевременность. Мелкий ремонт в апреле дешевле капитального в июле в четыре раза. Не по нормо-часам - по совокупному ущербу: запчасти, простой машины, сорванные объекты.

Гидравлика асфальтоукладчика - система с высокими рабочими давлениями и малыми допусками. Ресурс насоса 8 000-12 000 моточасов при соблюдении регламента сокращается до 3 000-4 000 при нарушениях. Разница - три сезона полноценной работы или внеплановая покупка агрегата за 50 000+. Профилактика гидравлики и плановое техническое обслуживание - не статья расходов, а инструмент управления себестоимостью машино-часа.
