ЧЕТРА Т9: проблемы эксплуатации двигателя, ходовой и ГМТ

Для каких условий проектировался ЧЕТРА Т9 - и почему это важно знать до покупки

За пять лет в цехе я насмотрелся на ситуации, когда оператор жаловался на «слабую» или «капризную» технику - а причина была банальной: машину использовали не по назначению. С ЧЕТРА Т9 такое случается регулярно. Поэтому начну с простого: для чего этот бульдозер проектировался.

Т9 - это машина тягового класса 9, созданная под конкретный круг задач. Основное - перемещение объёмов грунта на дистанции до 400 метров. В этом диапазоне бульдозер работает с нормальным КПД: полусферический отвал объёмом 4,28 м³ набирает грунт и перемещает его с минимальными потерями. На дистанциях свыше 400 метров КПД резко падает - здесь нужен скрепер или самосвал, а не бульдозер.

Второй сегмент - городское строительство и стеснённые условия. Масса от 15 до 22 тонн в зависимости от комплектации делает Т9 компактнее тяжёлых классов при сохранении приёмлемой производительности. В городской застройке, где нет места для разворота Т170 или аналогов, Т9 часто оказывается единственным разумным вариантом. То же касается работы в коридорах: строительство дорог в горной местности, прокладка трасс через лесной массив.

Третья специфическая ниша - труднодоступные объекты геологоразведки. Машину можно транспортировать вертолётом на объект. Это не маркетинговый трюк: при массе базовой комплектации около 15-16 тонн тяжёлый вертолёт типа Ми-26 способен доставить бульдозер в точку, куда нет дороги. Для геологоразведочных партий в Сибири и на Дальнем Востоке это реальный рабочий вариант.

Дорожное строительство и карьеры - четвёртая область применения, но здесь важна оговорка. Т9 подходит для карьеров малого и среднего масштаба: зачистка подошвы уступа, планировка отвалов, вспомогательные работы. В крупных карьерах с объёмами вскрыши от 1 млн кубометров в год машина становится узким местом - там нужен класс 15 или выше. Производительность Т9 в тяжёлом скальном грунте ограничена и тяговым усилием, и ресурсом ходовой.

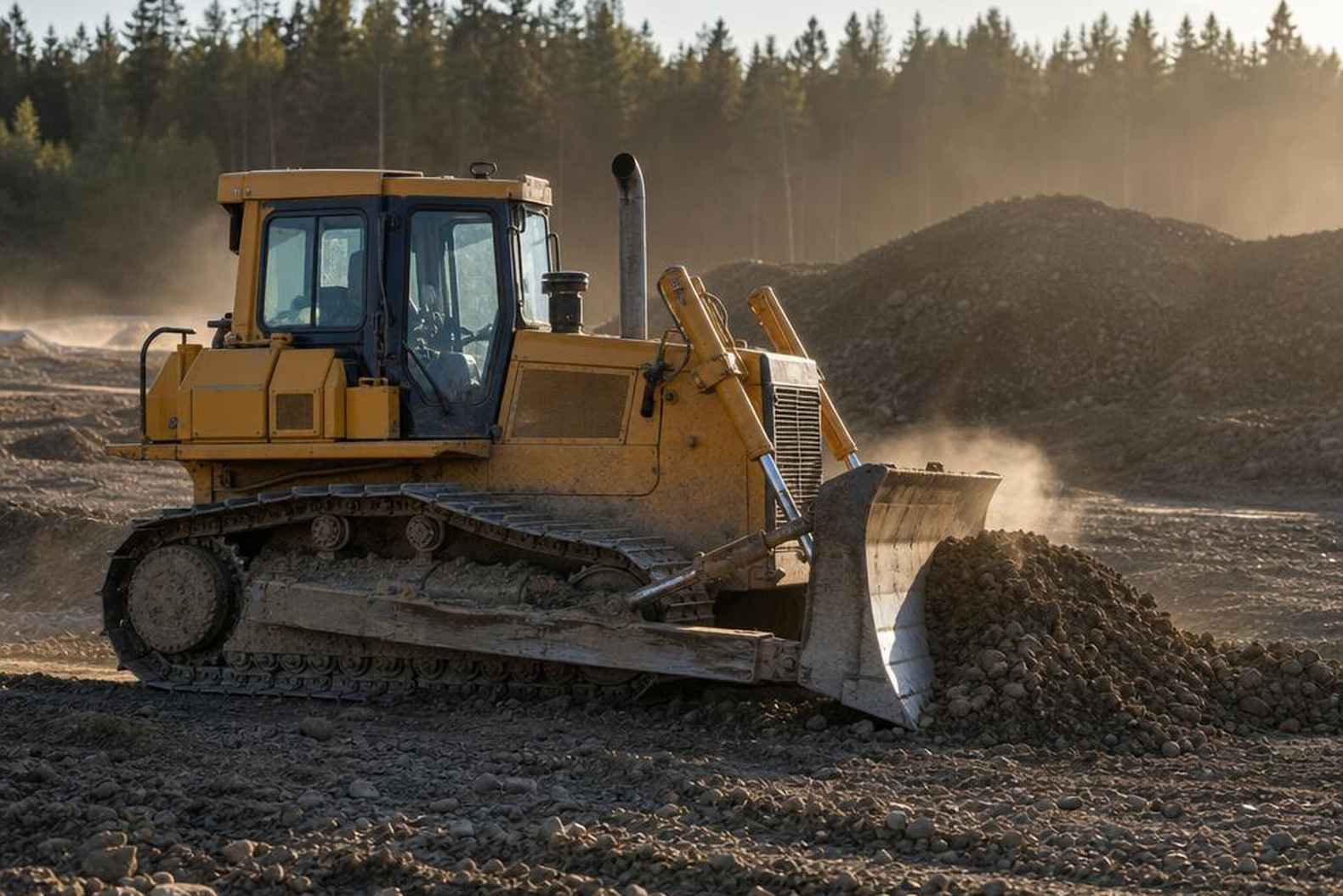

Применяется машина и в промышленном строительстве: планировка площадок под фундаменты, засыпка траншей, перемещение инертных материалов. Здесь Т9 работает стабильно при условии, что материал не крупнее 400-500 мм и не требует усилий разрушения.

На мой взгляд, главная ошибка при выборе Т9 - недооценка разницы между тяговым классом 9 и 10. Покупатель смотрит на похожие габариты и думает, что машина вытянет. Но Т9 - это не облегчённый Т10, это самостоятельная платформа под свой диапазон задач. Когда её загружают сверх проектного - начинаются «проблемы», которые на деле идут от неправильного применения.

Отдельно стоит проговорить ограничения. Т9 не предназначен для разработки крепких пород без предварительного рыхления - форсированная работа в скале убивает ходовую за сезон. Не подходит для глубокого снега свыше 0,8-1 метра без дополнительного оснащения. В условиях высокогорья выше 3000 метров мощность двигателя падает на 10-15%, и производительность уже не соответствует паспортным данным.

Понимание проектной ниши машины снимает примерно треть претензий к ней. Остальные две трети - уже реальные конструктивные особенности, о которых дальше.

Технические характеристики ЧЕТРА Т9 - что за цифрами

ЧЕТРА Т9 - вес: эксплуатационная масса от 15 до 22 тонн в зависимости от комплектации. Базовая версия с 560 мм башмаком и стандартным отвалом - около 15,8-16,5 тонны. Полная комплектация с расширенными гусеницами, рыхлителем и дополнительным навесным - до 22 тонн. Это первое, что нужно уточнять при заказе, потому что масса напрямую влияет на два параметра: давление на грунт и возможность транспортировки.

Давление на грунт у ЧЕТРА Т9 - 0,38-0,69 кгс/см², и разброс определяется шириной башмака гусеницы. Базовый башмак - 560 мм, давление около 0,62-0,69 кгс/см². Расширенный башмак - 910 мм, давление падает до 0,38-0,45 кгс/см². На практике разница принципиальная: с 560-мм башмаком машина нормально работает на уплотнённых грунтах и глине средней влажности. С 910-мм башмаком идёт по заболоченным поймам и свежей насыпи, где стандартная версия просто тонет. Менять башмаки под объект - стандартная практика, но это 1,5-2 дня работы и аренда подъёмного оборудования.

Модификации и комплектации ЧЕТРА Т9 различаются по трём основным осям: ходовая часть (стандарт / болотная / модификация М с 7 катками), навесное оборудование (отвал полусферический / прямой / углодозерный / рыхлитель), двигатель (ЯМЗ / Cummins / Weichai). Итого получается матрица из нескольких десятков возможных комплектаций, хотя реально на рынке чаще встречаются 5-6 наиболее ходовых сочетаний.

Мощность двигателя - 110-140 кВт, что соответствует 150-190 л.с. Верхняя граница - Cummins QSB 6.7 в версии 190 л.с., нижняя - базовый ЯМЗ-236. Тяговый класс 9 означает номинальное тяговое усилие около 90 кН. На практике при работе в тяжёлых грунтах машина упирается в буксование раньше, чем в тяговое усилие - и здесь ширина башмака важнее мощности двигателя.

Унификация с Т11 - 95% по трансмиссии, двигателю и кабине - важная эксплуатационная характеристика. Если в парке есть и Т9, и Т11, склад запчастей объединяется, механик работает с одной и той же гидромеханической трансмиссией производства завода «Промтрактор». На практике это снижает складской запас на 30-40% и упрощает обучение персонала. Однако 5% различий - это как раз ходовая часть, и здесь взаимозаменяемость уже не работает.

Количество звеньев гусеницы на борт - 39, шаг звена - 190,5 мм. Итоговая длина гусеничной ленты - около 7,4 метра на сторону. Предельный преодолеваемый уклон - 30 градусов, но работать на подъёмах свыше 20 градусов с полным отвалом уже некомфортно и небезопасно.

Объём топливного бака - 280-285 литров, гидравлического бака - 85 литров. Рабочий температурный диапазон - от -50 до +35°C под полной нагрузкой. Северное исполнение на ЯМЗ при морозах ниже -40°C требует предпускового подогрева - это штатная процедура, не недостаток.

Двигатель - три варианта и три разных сценария обслуживания

ЧЕТРА Т9 доступна с тремя вариантами двигателей - ЯМЗ, Cummins QSB и Weichai (в ряде комплектаций обозначается как Iveco). Выбор двигателя определяет сценарий обслуживания на весь срок эксплуатации машины. Разберу каждый вариант по существу.

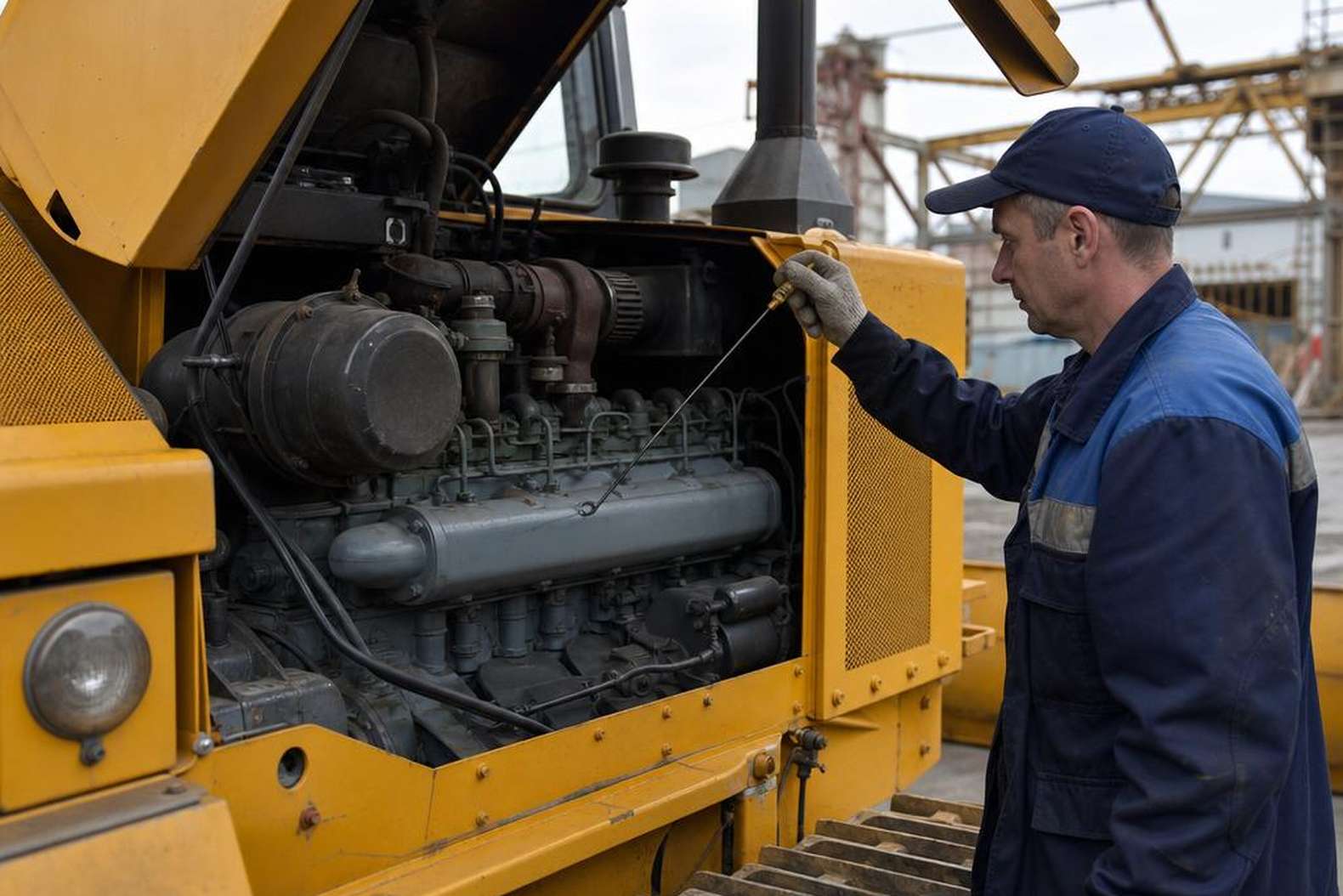

Двигатель ЯМЗ - это ЯМЗ-236 или ЯМЗ-238 в зависимости от версии, мощность 150-180 л.с. Отечественный дизель с 60-летней историей производства. Главное преимущество - сервисная сеть. В России практически нет промышленного города без авторизованного сервиса ЯМЗ или хотя бы механика, который его знает. Запчасти есть в наличии даже в небольших городах.

Регламент технического обслуживания на ЯМЗ - замена масла и фильтров каждые 500 моточасов работы. Это жёстче, чем у импортных аналогов (у Cummins интервал 500-750 ч, у Weichai 250-500 ч), но ЯМЗ к несоблюдению регламента менее терпим. Задержка замены масла на 50-100 моточасов на ЯМЗ - реальный риск задиров на шейках коленвала. Типичные неисправности ЯМЗ на Т9: течи через прокладки (уплотнения требуют периодической протяжки), износ форсунок к 3000-4000 моточасов, проблемы с ТНВД при длительной работе на некондиционном топливе.

Расход топлива двигателя ЯМЗ на Т9 - 12-18 литров в час при средней нагрузке, до 22-24 л/ч при максимальной. Объём топливного бака 280-285 литров обеспечивает 12-15 часов работы без дозаправки при смешанных нагрузках - практически две рабочие смены, что удобно при работе на удалённых объектах.

Cummins QSB 6.7 - американский дизель в диапазоне 175-190 л.с. До 2022 года это был оптимальный выбор для тех, кто ставил надёжность выше экономии. Двигатель хорошо переносит нагрузки, ресурс до капитального ремонта - 10 000-12 000 моточасов против 8 000-10 000 у ЯМЗ. Расход топлива чуть ниже - 10-16 л/ч при средних нагрузках за счёт более современной системы топливоподачи Common Rail.

После 2022 года ситуация с Cummins кардинально изменилась. Оригинальные запчасти идут через параллельный импорт с наценкой 40-80% и сроками поставки 2-6 недель. Форсунки Common Rail - позиция, которая при выходе из строя может встать в 60 000-150 000 рублей за комплект. Для парков с постоянным доступом к столичным поставщикам это терпимо. Для удалённых объектов - серьёзный операционный риск.

Типичные неисправности Cummins QSB на Т9: загрязнение топливной системы (особенно чувствителен к качеству дизельного топлива - заправка летним топливом при температурах ниже -20°C даёт проблемы), выход из строя электронного блока управления при работе в условиях высокой вибрации, течи через уплотнения турбонаддува к 5000-6000 моточасов. Регламент ТО - замена масла и фильтров каждые 500-750 моточасов, но производители Т9 с Cummins обычно рекомендуют придерживаться 500-часового интервала в условиях высокой запылённости.

Weichai (Iveco) - китайский дизель мощностью 150-175 л.с., в ряде версий обозначается как Iveco F4GE из-за лицензионного происхождения конструкции. Самый доступный вариант по стоимости обслуживания: запчасти из Китая за последние три года стали поставляться быстрее и дешевле европейских и американских аналогов.

Расход топлива двигателя Weichai - 11-17 л/ч, сопоставим с Cummins. Ресурс до капремонта - 6 000-8 000 моточасов по практическому опыту, что заметно ниже обоих конкурентов. Регламент ТО жёстче: замена масла каждые 250-500 моточасов в зависимости от условий работы. Главный практический недостаток - нехватка квалифицированных специалистов по Weichai за пределами крупных городов. Механики, которые хорошо знают ЯМЗ, с Weichai часто работают по методу «поменяем всё и посмотрим, что помогло».

Типичные неисправности Weichai на Т9: перегрев при длительной работе на высоких нагрузках в жаркий сезон (система охлаждения требует тщательного обслуживания), проблемы с запуском при морозах ниже -30°C без предпускового подогрева, ранний износ поршневой группы при работе на топливе с высоким содержанием серы.

Выбор двигателя зависит от одного вопроса: где будет работать машина. Для удалённых объектов Сибири и регионов без развитого сервиса - ЯМЗ без альтернатив. Для парков в центральных регионах с хорошей логистикой - Cummins QSB, если готовы к расходам на параллельный импорт. Weichai оправдан при жёстком бюджете на покупку и работе в регионах с наладившимися китайскими поставками.

Гидромеханическая трансмиссия: переключение под нагрузкой и цена ошибки

ГМТ производства завода «Промтрактор» - главное техническое преимущество Т9 перед машинами с механической коробкой. Переключение передач под нагрузкой без разрыва потока мощности позволяет бульдозеру работать в плотном грунте без потери тягового усилия в момент смены ступени. На практике это ощутимо: оператор не сбрасывает скорость перед каждым переключением, производительность за смену выше на 12-15%.

Но у ГМТ жёсткое требование: уровень масла и состояние фильтров - не расходники «по сроку», а система жизнеобеспечения трансмиссии. Давление в гидросистеме управления должно держаться в диапазоне 1,2-1,6 МПа. Проседание ниже 1,0 МПа - первый признак забитых фильтров или изношенного насоса.

Три симптома, что ГМТ Т9 начинает «сыпаться»: пробуксовка пакетов фрикционов при переключении, температура масла выше 110°С на установившемся режиме и потеря тягового усилия - машина «не лезет» туда, куда лезла раньше. На этой стадии затяжка с ремонтом увеличивает стоимость восстановления в 2-3 раза.

Регламент контроля: давление проверяется при каждом ТО-2 (250 моточасов) через штатные точки замера на главной передаче и бортовых передачах. Масло в ГМТ - замена каждые 500 моточасов, фильтры тонкой очистки - каждые 250. Несоблюдение интервала по фильтрам в условиях запылённости ускоряет износ золотников гидроблока управления - деталь дорогостоящая, оригинал от «Промтрактора» стоит от 85 000 рублей.

Ходовая часть: 39 звеньев по 190,5 мм и что с ними происходит

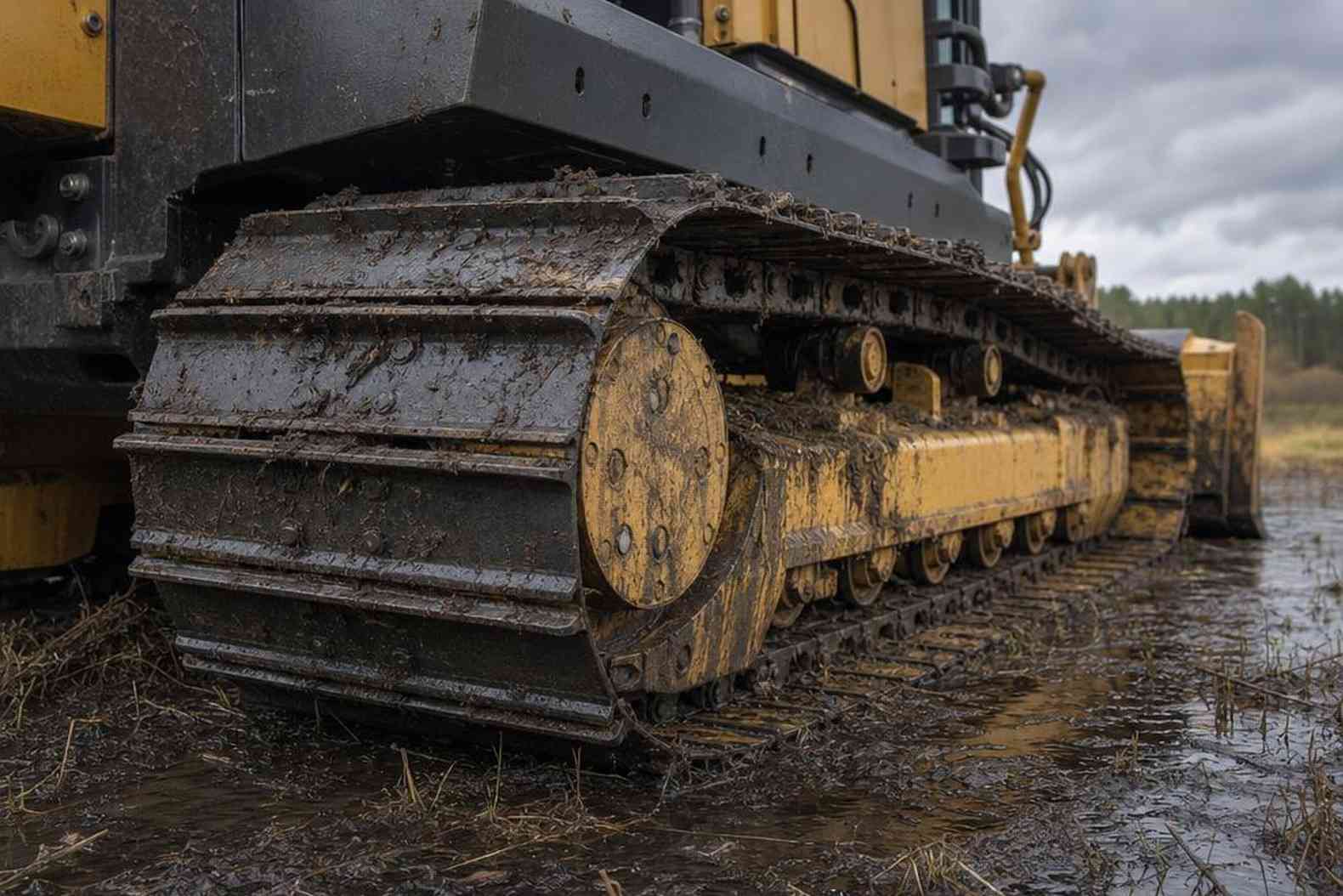

Ходовая часть Т9 - 39 звеньев гусеницы на каждый борт с шагом звена 190,5 мм. Площадь опорной поверхности гусениц варьируется от 2,77 до 5,36 м² в зависимости от ширины башмаков - от этого зависит не только проходимость, но и нагрузка на каждый элемент ходовой при работе на плотном грунте.

Ресурс башмаков и опорных катков жёстко зависит от типа грунта:

Натяжение гусениц - регулировка, которую операторы часто игнорируют. Провес цепи должен быть 40-60 мм при замере в средней части. Перетяг ускоряет износ звеньев и катков на 20-30%, слабина вызывает «выброс» гусеницы при резких поворотах.

Признаки критического износа башмаков: толщина грунтозацепа менее 10 мм, трещины в теле башмака, видимые зазоры в шарнирах цепи. Замена гусениц бульдозера на Т9 - работа на 2 смены силами двух механиков. Запасные части по ходовой части у официальных дилеров в наличии, но на скальные башмаки (усиленные) срок поставки достигает 3-4 недель - их лучше закупать заранее.

На что смотреть при покупке и эксплуатации: практический вывод

Большинство проблем с ЧЕТРА Т9 в эксплуатации укладываются в три категории: неверный выбор комплектации под задачу, несоблюдение регламентов ТО и неготовность сервисной базы к конкретному варианту двигателя. Это не конструктивные дефекты - машина в своём классе сделана добротно. Но запаса прочности на халтуру при обслуживании у неё нет.

Ходовая часть - самая дорогая позиция в эксплуатации. На скальном грунте башмаки уходят за 1200-1800 моточасов, при этом комплект стоит от 300 000 рублей. Кто не закладывает этот расход в бюджет при покупке - потом удивляется «дорогой» машине. Гидромеханическая трансмиссия живёт долго только при строгом соблюдении интервалов замены масла и фильтров: задержка на 100-150 моточасов в запылённых условиях может обойтись в капитальный ремонт ГМТ стоимостью от 400 000 рублей.

По вопросу Т9 или Т11: если объёмы работ растут и нужна выше производительность, лучше сразу брать Т11 - унификация на 95% означает, что переход почти бесшовный. Если объекты малые и нужна компактность плюс возможность вертолётной доставки - Т9 закрывает эту нишу лучше любого зарубежного аналога в своём классе на российском рынке.

За годы работы с парком спецтехники я убедился: машины редко ломаются сами по себе. Чаще всего за каждой дорогостоящей поломкой стоит либо неверный выбор техники под задачу, либо пропущенное ТО, либо неправильная эксплуатация. С ЧЕТРА Т9 это правило работает в полной мере.

Стартовая цена Т9 - от 6,2 млн рублей, что при грамотной эксплуатации и своевременном обслуживании даёт конкурентную стоимость владения по сравнению с подержанными импортными бульдозерами аналогичного класса. Преимущество Т9 - в запчастях и сервисе: отечественная техника с заводом в Чебоксарах и дилерской сетью по всей стране, что в нынешних условиях весомее, чем кажется при покупке.

Список литературы

1. АО «Промтрактор» - Руководство по эксплуатации бульдозера ЧЕТРА Т9 // Промтрактор-Промлит (завод-изготовитель), 2022
2. Власов В.М., Осипов Г.С. - Техническое обслуживание и ремонт гусеничных бульдозеров // Транспорт, 2019
3. Федеральное агентство по техническому регулированию - ГОСТ Р 56067-2014. Машины землеройные. Бульдозеры. Технические требования // Росстандарт, 2014
4. Климов А.П. - Эксплуатация землеройных машин в экстремальных климатических условиях // Отраслевой журнал «Строительная техника и технологии», №4, 2021
